第一章LJAGF全自動淺層砂過濾器簡介

淺層砂過濾器也叫淺層介質過濾器是利用石英砂作為過濾介質，在壓力下，把濁度較高的水通過厚度的粒狀或非粒的石英砂過濾，截留除水中的懸浮物、有機物、膠質顆粒、微生物、氯、嗅味及部分重金屬離子等，到降低水濁度、淨化水質效果的一種過濾設備。

LJAGF系列全自動淺層介質過濾器是適用於農業灌溉、工業用水、生活用水及市政給水系統。LJAGF系列全自動淺層介質過濾器安裝容易，運輸方便，使用、維護簡單，且具有很高的性價比，並以其優勢，立足於市場，備受青睞。

LJAGF全自動淺層介質過濾器使用範圍：1、主要用於水處理除濁、軟化水、電滲析、反滲透的前級預處理，也可用於地表水、地下水等方面。可除水中的懸浮物，有機物、膠體、泥沙等。 2、可應用於電子電力、石油化工、冶金電鍍、造紙紡織、製藥透析、食品飲料、生活飲用水、工廠企業用水、遊泳池等。可滿足各行業液體過濾需要。

設備過濾原理，以直徑φ1200mm過濾器為例：

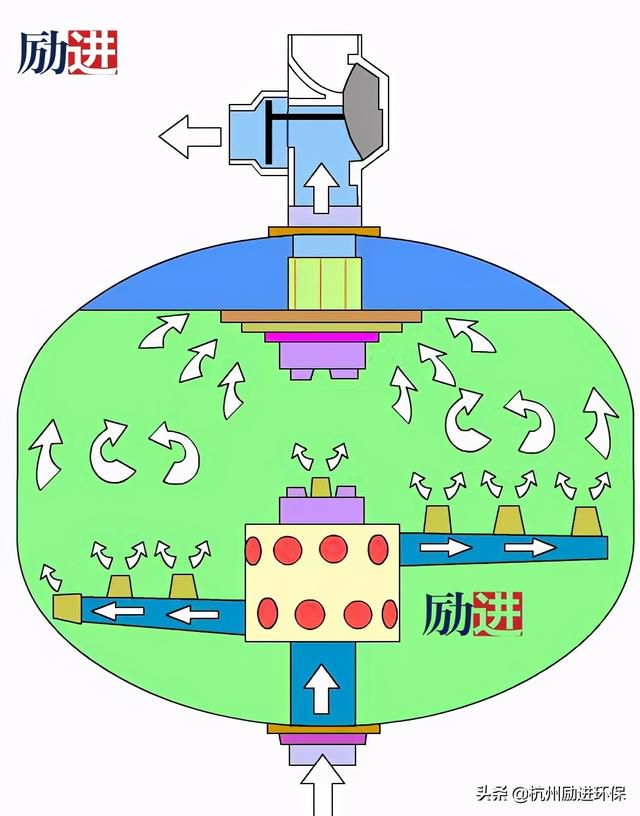

反洗狀態： 過濾狀態：

當系統處於過濾狀態時，未經過濾的水通過上部的布水器，配合球形外殼，以接近平流的狀態到達過濾器內的填料層。當水流過填料層時，雜質被截留在填料層內。過濾器底部的收集器將過濾後的水均勻地收集並流出。平流過濾，決定了過濾器在高的流速下過濾，仍可起到好的過濾效果。

隨著雜質在填料層中的不斷聚積，壓頭損失（即壓差）將不斷增大。當壓差到設定限度或過濾時間到設定值時，系統將自動轉換至反洗狀態，以清洗填料層並除聚積起來的雜質，對系統來說，經常性的反洗以除聚積起來的雜質。

當系統進入反洗狀態時，通過PLC控制改變三通閥的通斷位置（進口關閉，排汙口打開），其他過濾罐中經過過濾的水部分流入要反洗的過濾罐中。由於系統壓力被反洗的過濾單元的填料層在水流的衝擊下被衝起，雜質則通過三通閥的排汙口被排出。

在LJAGF系統中，集水器使填料層在反洗狀態時形成內環流，填料之間互相搓洗，提反洗效率，減少所需的反洗水，同時反洗時不跑料。 當反洗結束時，閥門又恢復到過濾狀態，而下一個過濾單元則進入反洗狀態。一般一個系統由多個過濾罐（單元）組成，它們依次反洗，以使反洗時不斷流。

第二章 LJAGF全自動淺層介質過濾器產品分類

2.1 小型淺層介質過濾器

小型淺層介質過濾器主要指直徑為φ1200mm、φ1400mm、φ1600mm三種類型的過濾器，其主要結構如下：

LJAGF單元主要部件由球形罐體，布水器，集水器，手孔及支腿等組成。

球形罐體：可以充分配合布水器，均勻布水；配合集水器的55個水帽，反衝洗時形成內環流，不跑沙。

布水器：使未過濾水即使在高流量的情況下亦能均勻流過填料層，並在填料層上維持一平整水面。

集水器： 55個蘑菇狀壓差補償集水器，使系統在過濾狀態下各部分水壓平衡，過濾流速高，效率高；在反洗狀態下，形成內環流，反衝效率高且不跑沙。

手孔：過濾器有上、下兩個手孔，方便安裝及更換布水器和集水器，並且上手孔可用於觀察和加料，下手孔可用於清空和維護。

支腿：可拆卸支腿方便運輸，減少運輸成本，現場安裝方便，高度可調，適應不平整的地面。

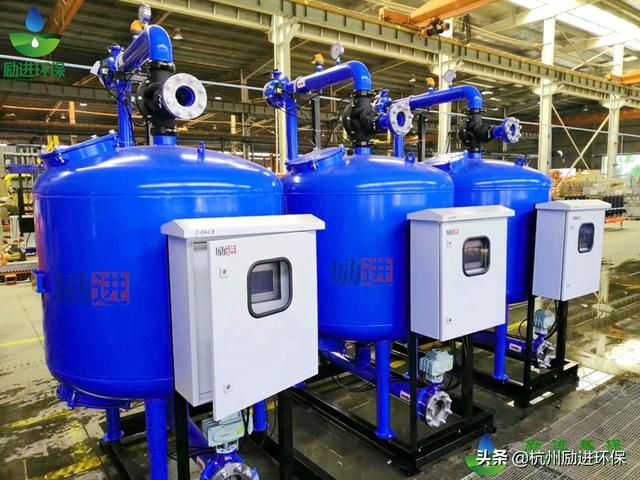

2.2 大型淺層介質過濾器

此類過濾器為直徑＞φ1600mm的淺層介質過濾器，由於其流量較大，不能配置常規的電磁隔膜三通閥，結構與小型淺層介質過濾器略有區別；主要由以下部分構成：配套管線和閥門。其中過濾器單元包括：

筒體：主要由上封頭 直段 下封頭組成；

布水器：多採用擋板式、鑽孔管式，使待過濾水源即使在高流量的情況下亦能均勻分布在填料層，避免衝擊濾料層造成不平整影響過濾效果。

集水器：採用多孔板 濾帽組成；

排氣閥：用於設備進水除段的排氣作用；

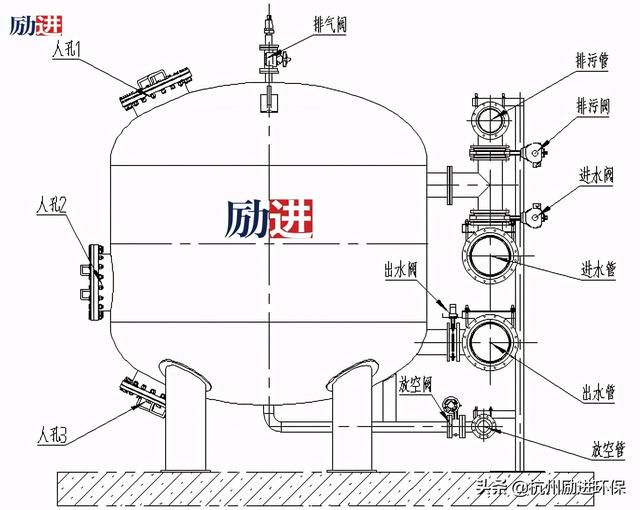

人孔：在過濾器有上、下兩個人孔，方便安裝及更換布水器和濾帽，並且上手孔可用於觀察和添加濾料，下手孔可用於清空和維護。另外直段底部有一個人孔，可以用於濾料的更換清空；

第三章 LJAGF全自動淺層介質過濾器技術參數

第四章LJAGF全自動淺層介質過濾器安裝示意及運行

4.1 淺層介質過濾器單連體結構（φ1200-φ1600）

單連體淺層介質過濾器過濾原理：正常過濾過程中，進水在罐體介質的截留作用下除雜質。為了解決單連體運行過程中反洗水源的來源問題，設備重新設置一條管路，引用待過濾水源進行反洗。此時出水口關閉，反洗進水閥打開，待過濾水源通過Y性過濾器過濾後從罐體出水口進入濾料層進行反洗，反洗隔膜閥切換打開，正常排汙。

設備從工廠撬裝後整體發貨，現場對接好進出水口後，接通電源即可開始正常工作；

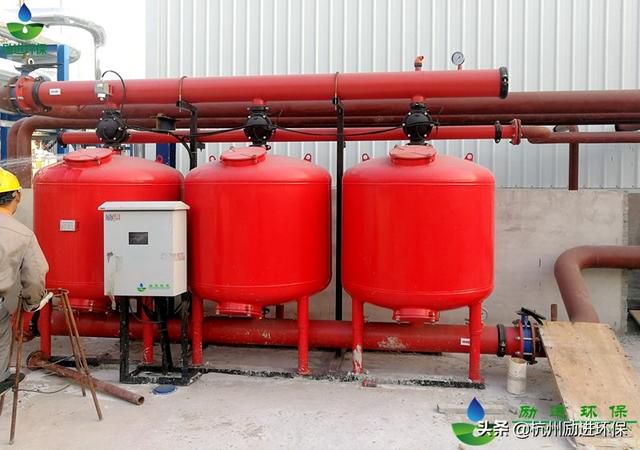

4.2 淺層介質過濾器組合式安裝（φ1200-φ1600）

淺層砂過濾器技術參數：

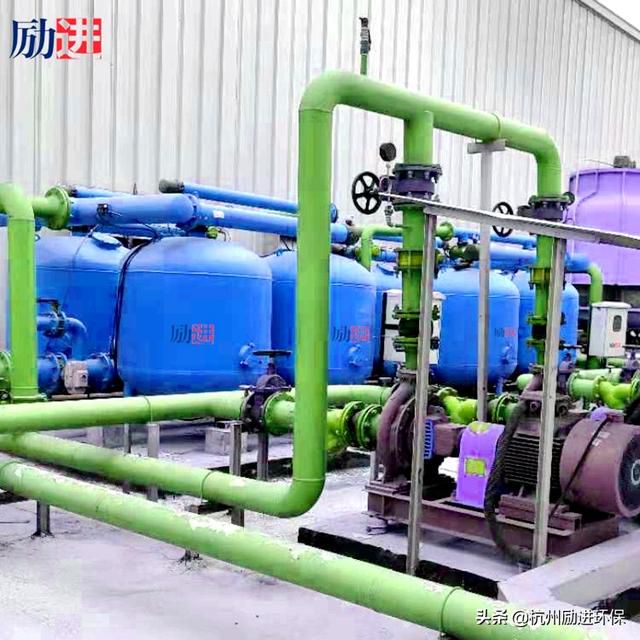

LJAGF淺層砂過濾器過濾系統

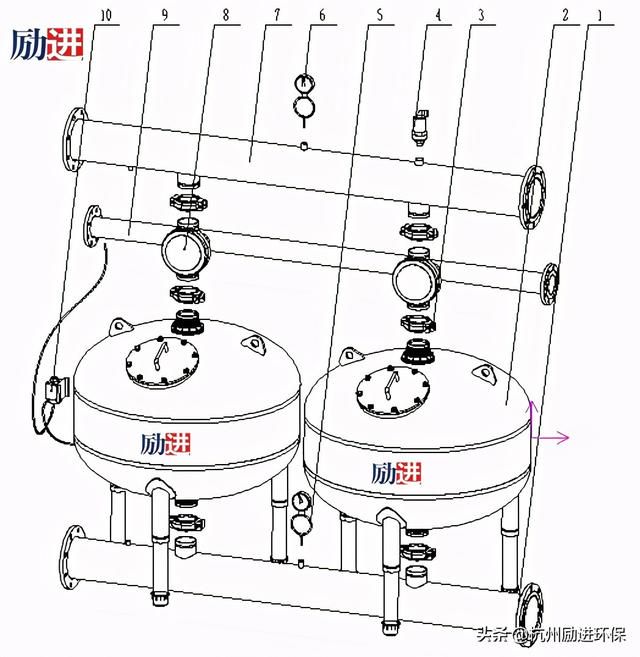

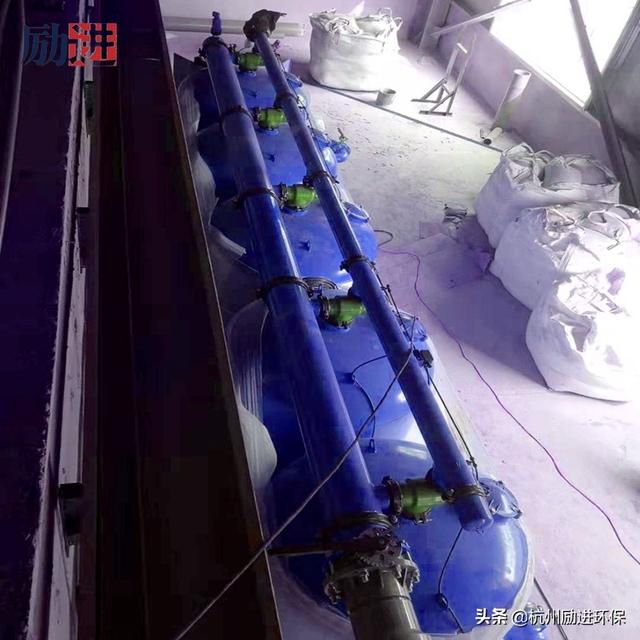

一、打開包裝，將濾灌2依次排列，上手孔方向一致朝外，以便於裝砂、檢修；

二、安裝出水管1，調整濾罐2位置，使出水管支管和濾罐集水器出水端對齊，裝配溝槽式管接頭3，將其固定；

三、分別安裝三通排汙閥8，通過三通排汙閥上的箭頭方向判斷進水端及出水端，將閥的出水端與濾罐布水器的進水端對齊，裝配溝槽式管接頭3，將其固定；

四、安裝進水管7，調整進水管支管位置，使進水管支管和三通排汙閥的進水端對齊，裝配溝槽式管接頭3，將其固定；

五、安裝排汙管9，將排汙管支管和三通排汙閥的排汙端對齊，裝配溝槽式管接頭3，將其固定；

六、安裝壓差開關10、進出水壓力表5、6和排氣閥4。

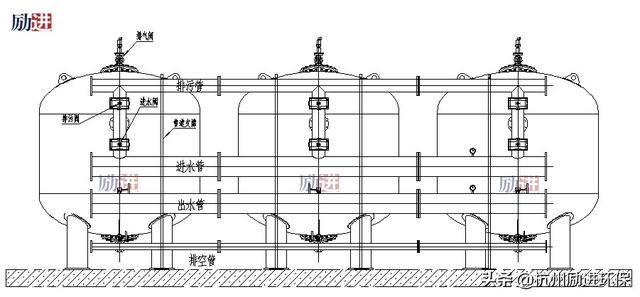

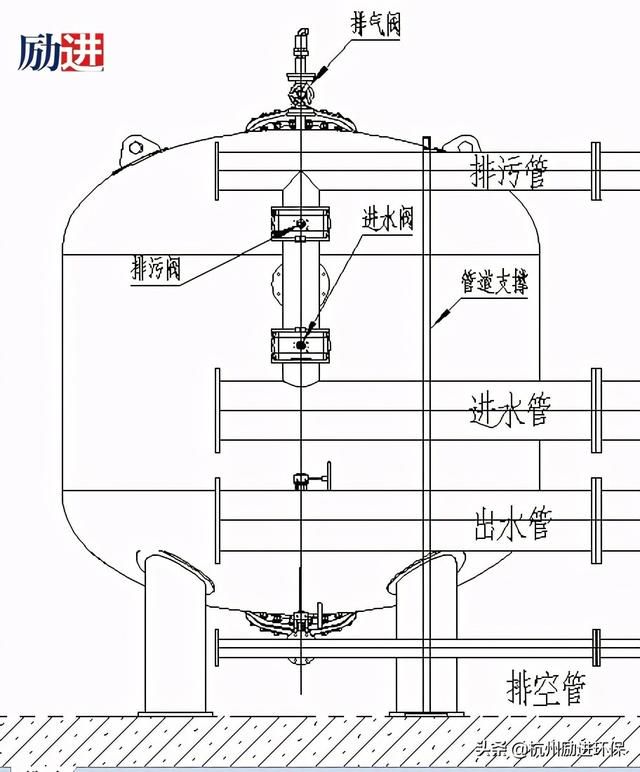

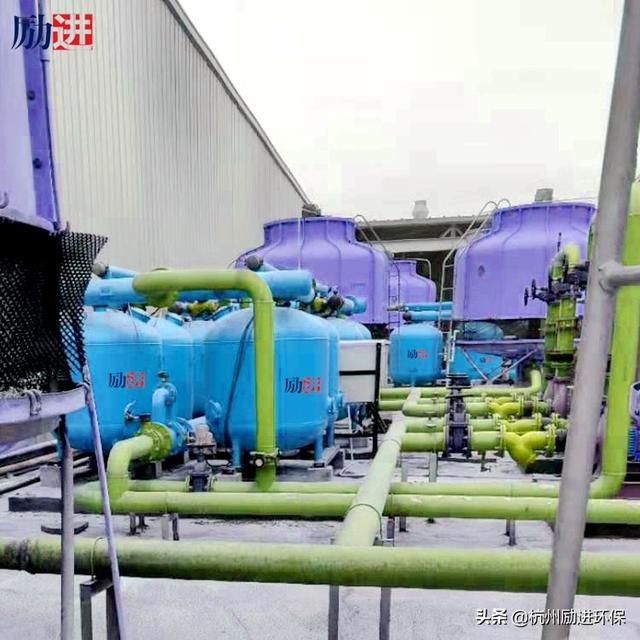

4.3 淺層介質過濾器組合式安裝（φ＞1600）

設備運行邏輯：

第五章 調試程序

5.1、試運行

1.檢查LJAGF過濾器被安裝在正確的水流方向。

2.檢查管路連接正確且接頭牢固。

3.檢查控制線路連接是否正確。

4.檢查電磁閥閥體一字槽方向是否正確。

5.檢查壓差開關壓差數是否正確。（初始值為0.1MPa，根據現場情況可以適當調整其數值）

5.2、啟動

1.打開進水口總閥、出水口總閥，讓水進入過濾器，排氣閥向外排氣，當排氣閥排氣結束，代表過濾系統已裝滿水，檢查進水壓力，要求大於0.2MPa。並檢查系統密封完好。調整進出水口總閥，水壓在0.2—0.4MPa之間。注意：系統壓力禁止過0.6MPa，以免損壞過濾器。

2.接通電控箱電源，按要求（第六章）進行手動反衝洗。反洗時，三通閥閥體中有少量水排出，屬正常現象。

3．用手動控制電磁閥依次反衝洗對應的過濾單元，一般要反衝大約10分鐘以上。此操作是將新沙子中小的雜質反衝出去。

4． 等過濾單元都強制反衝結束後，調節控制器為自動控制狀態。詳見電控操作說明書。

5．控制器參數設定：

①初試設定參考值為：每個FQG單元反衝洗時間30秒；

②反衝洗周期：4小時；以後根據運行情況調整相關參數。

第六章 停車程序及排空過濾器

一、手動反衝洗一次

通過一次的手動反衝洗來卸掉過濾器壓力（可實現一個很短時間的衝洗循環）。

二、關閉過濾器進水總閥。

三、電控箱面板上每個「手動/自動」轉換開關撥中間位置，並將電控箱面板上「啟動/停止」 選擇開關切換至「停止」位置。

四、如果想重新啟動，參考第五章操作步驟。

第七章 LJAGF全自動淺層過濾器維護及保養

一、每周維護

（1）檢查進水、出水壓力

（2）系統有無洩漏

（3）控制器是否正確

（4）各閥門是否在指定位置

二、每月維護

（1）運行並檢查壓差啟動反洗是否正常，若不正常，則疏通高低壓信號管。

（2）檢查並維護反洗閥。

（3）檢查並維護電磁閥。

（4）檢查進水、出水壓力。

（5）查看統計數據，根據統計數據分析系統運行狀況並適當優化運行參數，清運行統計。

三、過冬準備：若系統不運行則排空過濾器和系統內積水。

四、每年砂子維護: 每運行一年，停止過濾系統運行，打開LJAGF單元上手/人孔，檢查沙子的高度和沙子的汙染情況，若有需要，更換砂子。石英砂更換方法如下：

1．按停車要求，打開下手/人孔，排放沙子；

2. 查看過濾單元內部是否完好，水帽接口是否正常，各接水管是否在位；

3．裝砂：從上手孔裝入石英砂，對於精過濾，首先裝粗砂子，等到粗砂子將水帽剛剛蓋住的時候再裝細砂子，細砂裝入高度不要小於12釐米，但不要超過規定的裝沙線。一般砂層越厚，過濾效果越好，但水頭損失和反衝效果變差。
