前期分享了GD&T ○系列修飾符,今天分享第一個六邊形修飾符:,連續要素,不僅適用於尺寸要素,而且適用於表面要素;不僅適用於尺寸公差,而且適用於幾何公差。
符號:定義:Continuous Feature,將兩個及其以上中斷的要素標識為單一要素的符號,適用於尺寸要素、表面要素、基準要素。
尺寸要素:1.標註於尺寸公差後;
2.非連續同規格的尺寸要素看作成組要素,遵循規則#1包容原則,即最大尺寸不超出MMZ;
尺寸公差
表面要素1.與幾何公差控制框相鄰標註
2.非連續要素看作成組要素,保持內約束。
幾何公差

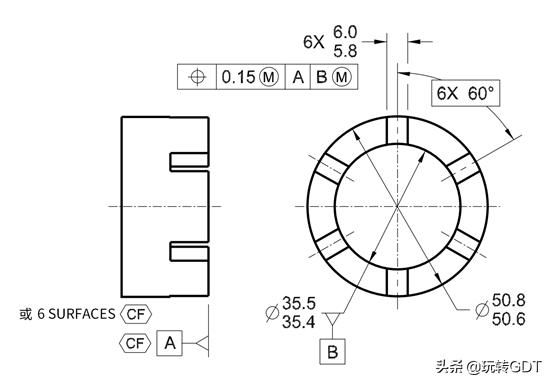

基準要素1.與基準要素符號相鄰標註
2.為了標明非連續相同要素的數量,可標註「n SURFACES」
3.非連續基準要素,看作整體
基準要素
免責聲明文中圖片來源於網絡,如有版權問題請聯繫作者刪除!
來日可期下一期繼續分享另一個六邊形修飾符號:
好啦,以上就是今天的內容,明天見!
