autocad如何列印圖紙（AutoCAD圖紙集製作及列印設置教程）

2023-05-01 17:49:44 1

圖紙集是一個神奇的所在，能讓你在管理成百上千張圖紙的時候不會束手無措，也可以讓你免於列印圖紙的時候一張一張的打到天亮。簡直是圖紙集在手天下我有啊！

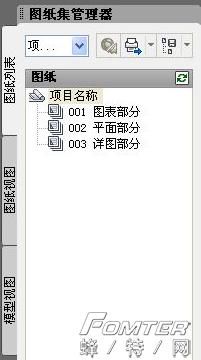

如上圖所示，一套完整的施工圖通常圖表部分單獨分開，平面一層單獨一個文件，立面幾個文件。布局空間則更多，如果有需要單獨的打開其中某一張圖的時候怎麼辦？不用從文件夾裡找半天，只需要製作一個圖紙集，管理圖紙、列印全部搞定。

下面上教程。

圖紙集製作及列印設置教程

一：圖紙集製作

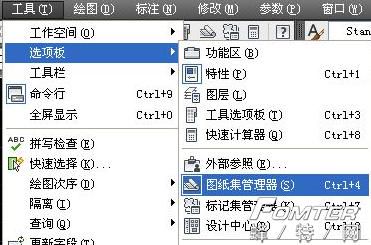

1.在菜單欄中的「工具—選項板---圖紙集管理器（Ctrl 4）」打開圖紙集管理器

2.在圖紙集管理器中新建圖紙集

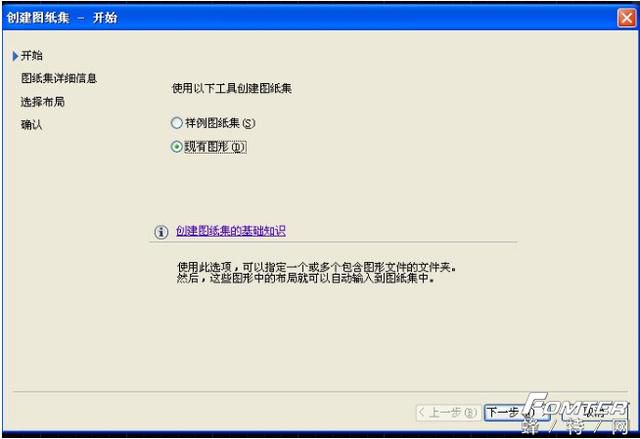

3.在彈出的對話框中選擇「現有樣板」

4.下一步

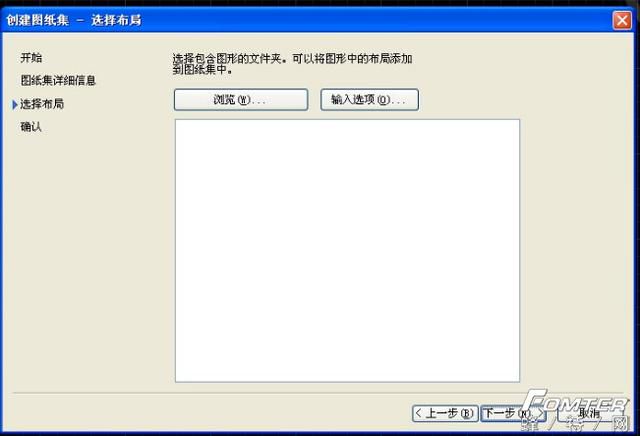

5.下一步（這裡不要添加布局，建好圖紙集之後可以再添加）

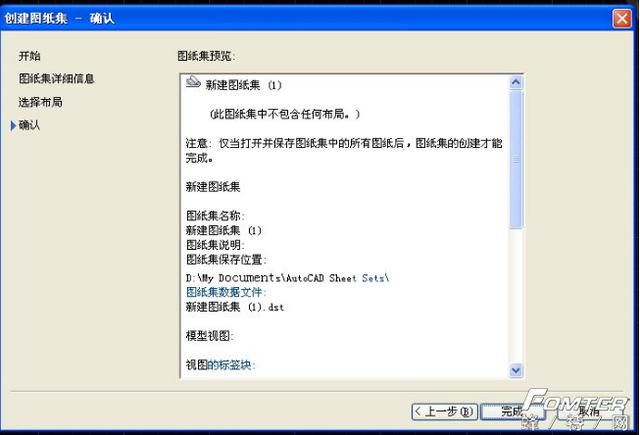

6.直接單擊完成

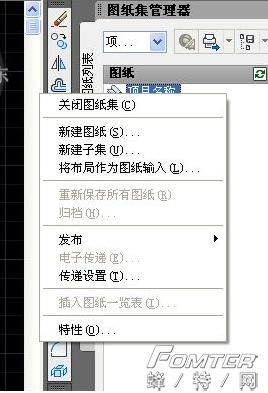

7.在圖紙集管理器項目名稱上右鍵「新建子集」

8.然後輸入圖紙，在子集上右鍵「將布局作為圖紙輸入」

9.在彈出對話框中選擇需要導入的圖紙

10.選擇文件後，單擊「輸入選定內容」以完成輸入圖紙操作！

二：圖紙集的列印設置

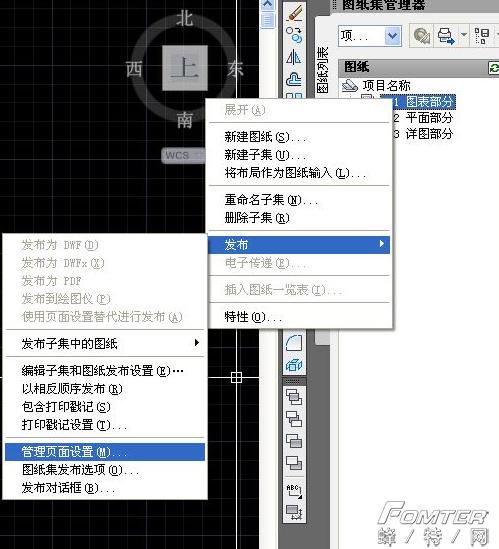

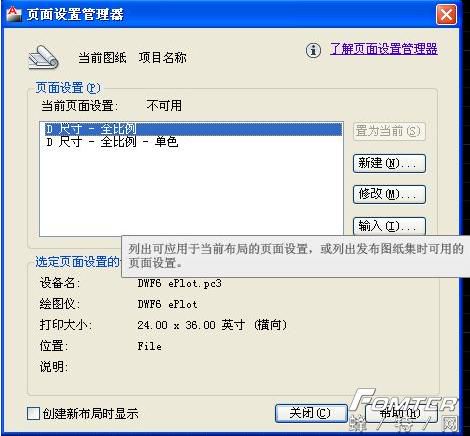

1.在圖紙集子集或圖紙上右鍵「發布----管理頁面設置」

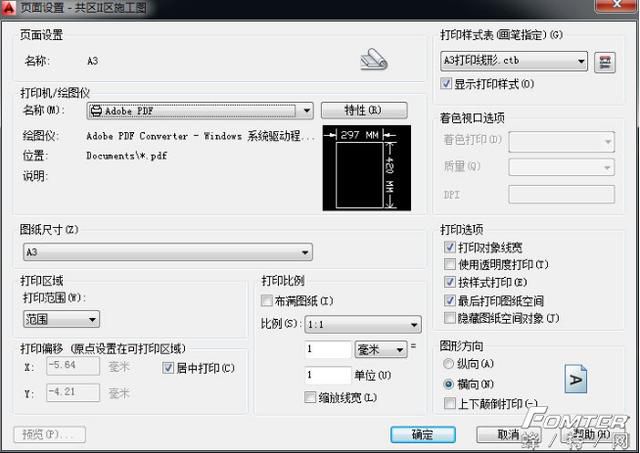

2.在彈出對話框中設置印表機、列印圖幅、線型比例等設置

3.單擊新建，再彈出對話框

（列印範圍設置成「範圍」，這樣設置要把所有布局裡的視口都範圍最大化，使所有要顯示的都出現在範圍內。快捷鍵滑鼠中鍵雙擊或「Zoom→E」）

4.單擊確定完成設置（可設置多種列印設置）

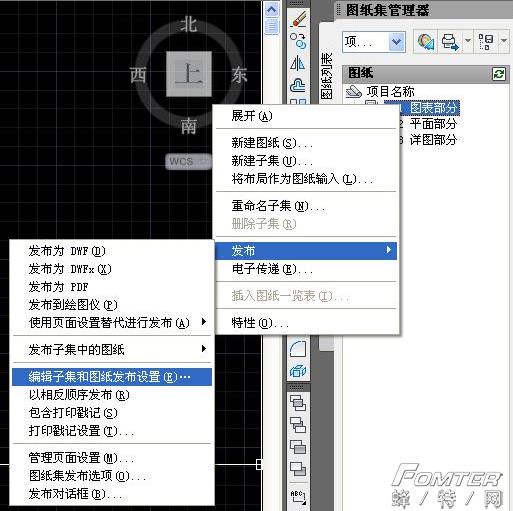

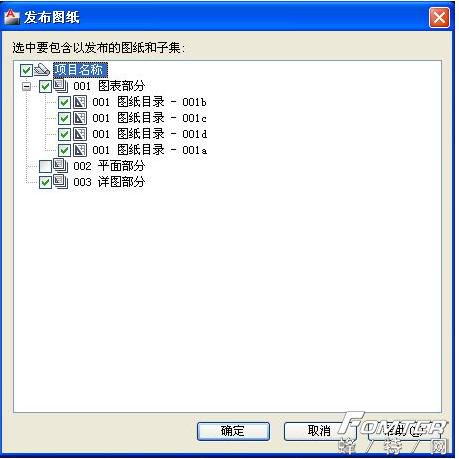

5.如項目中圖紙圖幅不一，可在「發布---編輯子集和圖紙發布設置…」中設置

6.把圖幅不一樣的圖紙去掉選項中的「√」

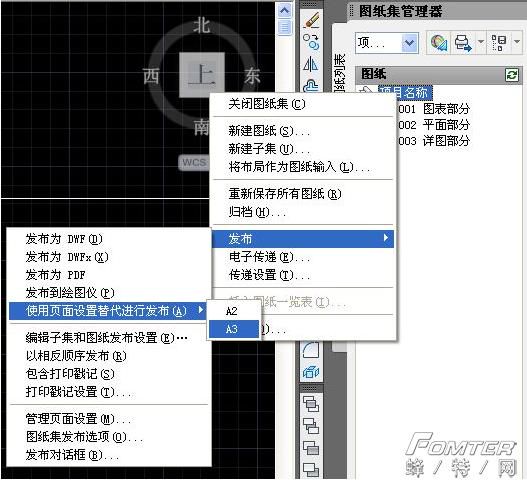

7.在圖紙集上右鍵「發布---使用頁面設置替代進行發布……」

8.選擇列印替代發布之後，CAD後臺操作完成後彈出如下對話框後，選擇保存的路徑後既可
