bim計算土方量方法（BIM實用技能用這種方法計算土方量不僅快捷而且精度非常高）

2023-05-02 04:06:20

土石方工程量的核算往往是工程預算與結算中的爭議與焦點，運用BIM建模的方法模擬土石方的開挖與回填，讓人直觀有效地開展土石方的挖運分析與運算，能做到土方平衡計算的精確化與精細化，並且大節約爭議的時間，對項目成本管控發揮了重要作用。

revit是一款非常智能的設計工具，它能通過參數驅動模型，及時呈現「所見即所得」。我們利用Revit軟體依據實際情況繪製出模擬的挖填土方模型，進而得出挖填土方的工程量。

一、創建BIM模型

1. 把三維CAD模型導入Revit軟體，會在三維視圖中生成一個模型，即「原始地貌模型」；

2. 在revit裡根據高程輸入建立三維模型，即「原始地貌模型」；

3. 利用無人機航拍及點雲三維成像技術形成模型數據。

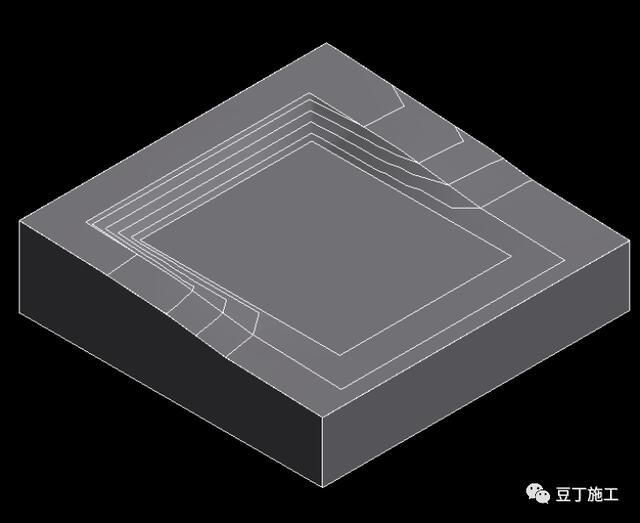

原始地形

二、BIM模型得出土方工程量

根據設計需要將地形拆分成多個不同的表面，以便可以獨立編輯每個表面。

1. 將需要平整的地形表面，創建階段設置為「現有」；

2. 選擇體量和場地選項卡中的「平整區域」命令，彈出的對話框點擊「創建與現有地形表面完全相同的新地形表面」或「僅基於周界點新建地形表面」。運用消除原地形的高程點與創建開挖後的高程點的方式，自行創建想要開挖到的地形表面；

3. 將新建的地形表面重新命名並點選「新構造」的地形，軟體會自動選擇「新構造」與「現有」之間的土方體量；

4. 依次平整各個地形表面；

5. 將所有的地形表面都進行平整過後，通過階段化將階段過濾器選擇「顯示原有 新建」，即得出符合設計要求的場地三維模型；

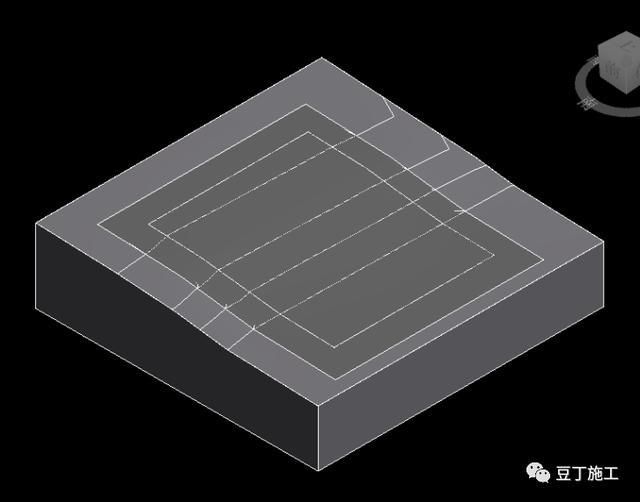

新建的地形

6. 通過新建地形明細表添加「名稱」、「填充」（填方）、「截面」（挖方）、「淨剪切/填充」填挖淨方、「拆除的階段」、「創建的階段」。

地形明細表

三、BIM土方算量技術優勢

傳統的土方計算方法存在著計算量大、計算精度不高、數據量大等缺點，通過BIM的方法能夠實現快捷精確的計算方法，並且能做到「實際與模型的精確對應」和「所見即所得」。隨著攝影成像的技術迅速崛起，大量國內外優秀的攝影成像軟體已具備了一定的模型分析和計算的能力，未來從地形測量到土方計算結果的獲得，人工成本和時間成本都將大大降低，同時測量的精度也會比傳統測量方法要高上許多。
