一種烘乾房廢毛收集處理池的製作方法

2023-05-15 04:57:26

本實用新型涉及一種處理池，特別涉及一種烘乾房廢毛收集處理池。

背景技術：

在皮毛生產過程中，皮毛需要經過篩選、染色、烘乾等一系列操作，在烘乾過程中皮毛上會掉落許多廢毛混合在空氣內排出。

如圖4所示，現有的收集池，包括池子本體，所述池子本體1的兩端設有進氣口2和出氣口3，所述池子本體內1設有收集液，烘乾皮毛排出的空氣自所述進氣口2進入所述池子本體1內部，空氣內的廢毛落入所述收集液內被吸附收集，經過所述收集液作用的空氣再從所述出氣口3處被排出所述池子本體1。

上述現有技術，空氣中夾帶的廢毛只有一小部分自然落入到收集液內，還有很多廢毛繼續隨著空氣流動被排出池子本體，對廢毛的收集效果較差。

技術實現要素：

本實用新型的目的是提供一種烘乾房廢毛收集處理池，達到有效處理收集烘乾皮毛排出的空氣內大部分廢毛的效果。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種烘乾房廢毛收集處理池，包括池子本體，所述池子本體上設有進風口和出風口，且所述池子本體內設有收集液，所述收集液位於所述池子本體的底部，所述池子本體內部還設有處理裝置，所述處理裝置固定連接於所述池子本體，所述處理裝置包括若干上擋件和若干下擋件，所述進風口和所述出風口位於所述池子本體的長度方向兩端，所述上擋件和所述下擋件長度方向按所述池子本體的寬度方向設置，所述上擋件的下端高度位於所述下擋件上端高度和所述收集液液面高度之間，且所述上擋板和所述下擋板之間呈間隔設置。

通過採用上述方案，烘乾房烘乾皮毛排出的空氣從進風口進入池子本體內，氣流受到上擋件的阻擋作用分流衝擊收集液表面，則氣流內夾雜的廢毛能夠被收集液收集很大一部分，氣流被下擋件阻擋導向又流動到上擋件位置被上擋件阻擋分流衝擊收集液表面，氣流內夾雜的廢毛繼續被收集液收集一部分，氣流經過收集液多次收集之後，氣流內夾雜的廢毛只剩下很小很小的一部分，以此來達到處理收集烘乾房排出的空氣內的大部分廢毛的效果。

本實用新型進一步設置為：所述上擋件的上端和長度方向兩端分別固定連接於所述池子本體的頂壁和寬度方向兩側壁，所述下擋件的上端和長度方向兩端分別固定連接於所述池子本體的底部和寬度方向兩側壁。

通過採用上述方案，上擋件封閉了池子本體的上部分，下擋件封閉了池子本體的下部分，上擋件和下擋件在高度位置上有一部分交錯，上擋件和下擋件之間存在間隔，則氣流在池子本體內流動時必為上擋件和下擋件阻擋從上擋件和下擋件之間的間隔通道內通過，每經過上擋件一次就衝擊收集液表面一次讓夾雜的廢毛被收集，如此設置能夠防止氣流直接從上下擋件和池子本體牆壁之間的空隙中穿過，不經過收集液收集就直接從出風口排出，影響氣流中廢毛的收集處理效果。

本實用新型進一步設置為：所述上擋件和所述下擋件皆呈軸向按所述池子本體寬度方向設置的三稜柱形，且所述上擋件的一側面和所述池子本體的頂壁貼合，所述下擋件的一側面和所述池子本體的底部貼合，且所述上擋件和所述下擋件的其餘兩側面皆呈凹弧形。

通過採用上述方案，氣流從上擋件和下擋件的側面衝擊上下擋件，氣流能夠被上下擋件的凹弧形側面導向衝擊收集液表面，達到了避免氣流在被上下擋件阻擋時產生回流從而影響氣流的流動，使氣流流動更加緩慢無法達到衝擊收集液表面收集夾雜的廢毛的效果。

本實用新型進一步設置為：所述上擋件的內部中空，且所述上擋件背離所述池子本體的尖端位置設有間隙，所述間隙長度等於所述上擋件長度且按所述上擋件長度方向設置，所述池子本體頂壁設有外接管道，所述外接管道貫穿所述池子本體和所述上擋件，所述外接管道和所述上擋件內部連通。

通過採用上述方案，在外接管道處接水管往上擋件內注入收集液，則上擋件內的收集液會從上擋件尖端位置的空隙處流出形成收集液簾，氣流在經過收集液簾時夾雜的廢毛能夠隨著收集液簾流到池子本體底部的收集液內，從而達到進一步收集夾雜在氣流內的廢毛的效果。

本實用新型進一步設置為：所述池子本體長度方向兩端端壁的底部設有進水管和出水管，所述進水管和所述出水管貫穿所述池子本體與所述池子本體內部連通，所述進水管和所述出水管上設有閥門，所述下擋件上設有貫穿其的貫穿孔，所述貫穿孔位置低於所述上擋件的下端。

通過採用上述方案，在外接管道不斷向池子本體內注入收集液的同時，可以打開出水管上的閥門對含有廢毛的收集液進行排放，使收集液液面始終低於上擋件下端，氣流始終可以通過上擋件和收集液液面之間進行流動，池子本體底部的收集液可以從下擋件上的貫穿孔進行流動從而保持各部分的暢通，在進行池子本體清理時可以從進水口注水衝刷池子本體的內部底部攜帶沉積的廢毛通過貫穿孔流動再從出水管排出池子本體。

本實用新型進一步設置為：所述貫穿孔呈長方形，且所述貫穿孔位於所述下擋件最底端位置，所述貫穿孔的長度等於所述下擋件的長度。

通過採用上述方案，貫穿孔位置和池子本體底部相接且長度和下擋件等長，則在對池子本體內進行清理時，帶有廢毛的收集液能夠直接從貫穿孔流過不會被下擋件所阻擋從而影響收集液的流動，將出水管設置在池子本體的底部位置，下擋件之間的收集液也能完全從貫穿孔流動到出水管位置排出池子本體，避免了收集液液面低於貫穿孔高度被下擋件所阻擋，池子本體內攜帶廢毛的收集液無法完全排出的情況。

本實用新型進一步設置為：所述上擋件和所述下擋件長度方向兩端的端壁背離所述進水口一側設有水平的卡槽，所述池子本體寬度方向的兩側壁上設有長條形的卡塊，所述卡塊卡嵌配合於所述卡槽。

通過採用上述方案，採用卡嵌連接的方式便於上下擋件的安裝更換，將卡塊設置為長條形能夠更好的為上下擋件提供支撐保持上下擋件的平穩防止發生偏移，將卡槽設置在上下擋件兩端端壁背離進水口一側，則從進水口注水衝擊下擋件時，卡塊能夠抵接在卡槽壁上進行支撐，防止下擋件上卡槽靠近進水口一端橫貫下擋件時，由於水流衝擊而導致卡塊和卡槽脫離的情況發生。

本實用新型進一步設置為：所述池子本體的頂壁設有進出口，所述進出口位置卡嵌有帶把手的封蓋，所述進出口位置靠近所述池子本體設有所述出風口的端壁，且設有所述出風口的端壁上固定設置有爬梯。

通過採用上述方案，工作人員可以從進出口進入池子本體內部順著爬梯爬到池子本體內底部對各擋件進行檢修更換，也可以在池子本體內部廢毛淤積過多造成堵塞時進入池子本體內部進行清理。

綜上所述，本實用新型具有以下有益效果：能夠使收集液對氣流中的廢毛進行多次處理收集，從而達到收集氣流內大部分廢毛的效果。

附圖說明

圖1是實施例的總體結構示意圖；

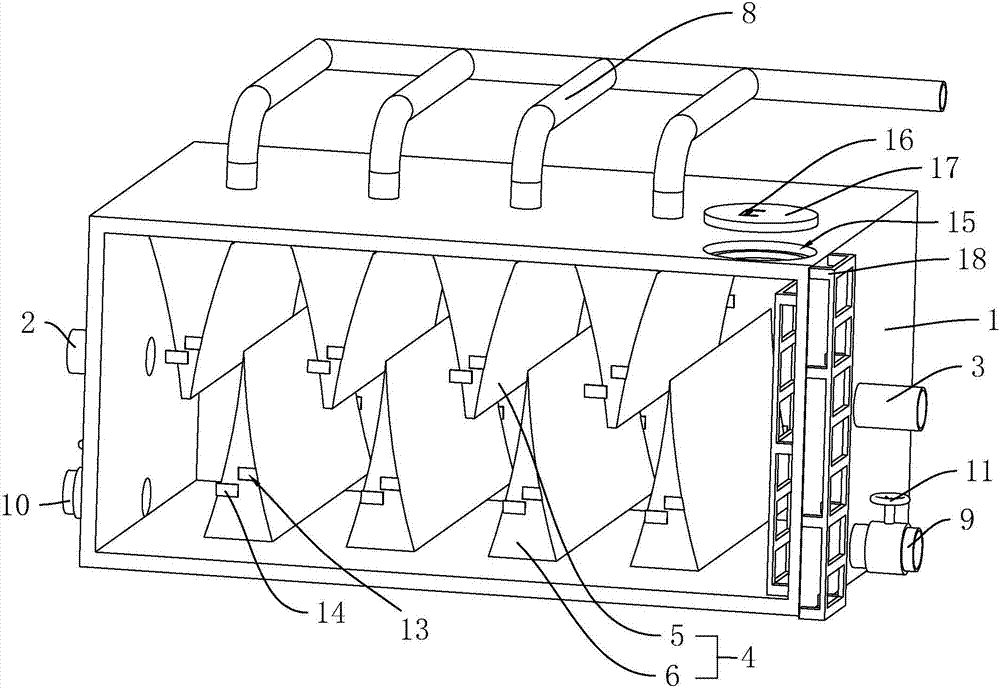

圖2是實施例結構剖視後的局部爆炸圖用以體現卡塊和卡槽部分；

圖3是實施例的結構部分剖視圖；

圖4是現有技術的結構示意圖。

附圖標記：1、池子本體；2、進風口；3、出風口；4、處理裝置；5、上擋件；6、下擋件；7、間隙；8、外接管道；9、進水管；10、出水管；11、閥門；12、貫穿孔；13、卡槽；14、卡塊；15、進出口；16、把手；17、封蓋；18、爬梯。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

結合圖1和圖2所示，一種烘乾房廢毛收集處理池，包括池子本體1，在池子本體1的左右側外壁分別設有進風口2和出風口3，在池子本體1的內部設有收集液和處理裝置4，收集液位於池子本體1的內底部用於吸附收集後烘乾房排出氣體內的廢毛，處理裝置4固定連接於池子本體1，處理裝置4包括若干個上擋件5和下擋件6，上擋件5的下端高度位置位於收集液液面和下擋件6的上端高度位置之間，且上擋件5和下擋件6之間呈間隔設置；上擋件5和下擋件6均按池子本體1的寬度方向設置，上擋件5的上端和前後兩端分別固定連接於池子本體1的頂壁和前後兩側壁，下擋件6的下端和前後兩端則分別固定連接於池子本體1的底部和前後兩端。

烘乾房烘乾皮毛產生的氣體從進風口2處被排入池子本體1內部，氣體氣流在衝擊到上擋件5上時氣流向衝擊點的四周擴散，除了向下流動的氣流可以流動之外，其餘的氣流均被池子本體1或者上擋件5所阻擋，最終所有氣體都會被上擋件5阻擋向下流動衝擊收集液表面，此時氣流中攜帶的一部分廢毛被收集液所吸附收集，氣流衝擊收集液液面之後由於各部分的阻擋作用由只能向右移動衝擊下擋板最終向上流動再向右流動撞擊下一塊上擋件5再被分流衝擊收集液液面使氣流內的廢毛再次被收集液吸附收集一部分，如此重複多次，最終從出氣口排出的氣體內所含的廢毛含量極少，處理裝置4以此來達到多次處理氣體中廢毛的效果，故此裝置能夠達到處理收集烘乾皮毛排出的氣體當中的大部分廢毛的效果。

氣流在池子本體1內流動的過程中多次衝擊上擋件5和下擋件6發生分流，所以氣流的流動性受到很大的影響，從而影響到氣流衝擊收集液液面，影響收集液對氣流中的廢毛吸收效果，故將上擋件5和下擋件6設置為三稜柱形，且上擋件5的一側面和池子本體1的頂壁相貼合，下擋件6的一側面和池子本體1的底部相貼合，上擋件5和下擋件6的其餘兩側面均為凹弧形。

攜帶廢毛的氣流衝擊在上擋件5和下擋件6的側面上時，氣流能夠沿著凹弧面進行流動，減少了氣體回流的產生，從而減小了上擋件5和下擋件6對氣流的流動性的影響。

結合圖2和圖3所示，為了進一步處理收集氣流中的廢毛，將上擋件5設置為內部中空，在上擋件5背離池子本體1頂壁的尖端設置按池子本體1寬度方向設置長度等於上擋件5的間隙7，且在池子本體1的頂壁外部設置外接管道8，外接管道8貫穿池子本體1的頂壁和上擋件5的頂壁，外接管道8和上擋件5內部連通，各個上擋件5連接的外接管道8最終都匯聚在一根主管上；為了節省材料將下擋件6也設置為內部中空。

在主管處往管道內注入收集液，則收集液通過外接管道8流入上擋件5內，上擋件5內的收集液則從間隙7處流出上擋件5在池子本體1內部形成橫跨池子本體1的收集液簾，氣流在流動過程中必經過收集液簾，而氣流當中一部分的廢毛也會被收集液簾所吸附攜帶著流動匯聚到池子本體1內底部的收集液內，故能夠達到進一步處理收集夾雜在氣流內的廢毛的效果。

隨著不斷向池子本體1內部注入收集液，池子本體1內底部的收集液液面會不斷的升高，為了避免收集液液面升高堵住氣流流動的通道，所以在池子本體1的左端面設置出水管10，出水管10貫穿池子本體1和池子本體1的內部連通，且出水管10位於池子本體1的底部位置，在出水管10上設有閥門11，打開閥門11可以對池子本體1內收集液和廢毛的混合物進行排放，而為了收集液和廢毛的混合物流動不被下擋件6所阻擋，所以在下擋件6上又設置了貫穿孔12用以收集液和廢毛的混合物流動；打開出水管10的閥門11時，收集液和廢毛的混合物可以從貫穿孔12處在各下擋件6之間流動，再從出水管10排出，從而使池子本體1內收集液的液面始終低於上擋件5的下端；靠近進風口2處的收集液第一次對氣流進行處理從而靠近此端的收集液內含有廢毛最多，將出水管10設置在池子本體1左端面和進風口2設置在同一端面則能夠更好排出池子本體1內的收集液和廢毛混合物。

為了便於衝洗池子本體1的內底部，在池子本體1的右端面底部位置還設有帶閥門11的進水管9用以進水，而下擋件6上貫穿孔12的位置被設置在下擋件6的最底端位置，貫穿孔12也設置為和下擋件6等長的長方形。

從進水管9處往池子本體1內輸入較強勁的水流衝擊池子本體1的內底部，而水流帶著廢毛能夠直接從貫穿孔12流過不會被下擋件6擋住影響水流的流動，水流帶著廢毛最終從出水管10被排出池子本體1內部，避免了在進行排放和清洗時，水流的液面低於貫穿孔12高度被下擋件6擋住而造成排放不乾淨的情況。

為了便於上擋件5和下擋件6的安裝，將上擋件5和下擋件6均設置為卡嵌固定，在池子本體1的前後兩側內壁上設置水平的長條形卡塊14，在上擋件5和下擋件6前後兩端面背離進水口一端設置水平的卡槽13，卡塊14和卡槽13呈卡嵌配合。

將卡槽13設置在上擋件5和下擋件6前後兩端面背離進水口一側，則是為了在進水口往池子本體1內注水衝洗時，水流衝擊下擋件6，卡塊14能夠抵接在卡槽13壁上進行支撐，避免下擋件6上的卡槽13設置為靠近進水口一端橫貫下擋件6，當水流衝擊下擋件6時導致卡塊14和卡槽13脫離無法固定下擋件6的情況發生。

在池子本體1的頂壁還設有進出口15，進出口15的位置卡嵌有帶把手16的封蓋17，進出口15的位置設置靠近池子本體1的右端壁，且在右端壁的內外兩側均固定有爬梯18。

工作人員可以通過爬梯18爬上池子本體1的頂部，然後打開封蓋17從進出口15處順著爬梯18進入池子本體1內部對各擋件進行檢修更換，也可以在池子本體1內部廢毛淤積過多難以排出造成堵塞時進入池子本體1內部進行清理。

本具體實施例僅僅是對本實用新型的解釋，其並不是對本實用新型的限制，本領域技術人員在閱讀完本說明書後可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求範圍內都受到專利法的保護。
