當我們用CAD繪製複雜圖形時，需要找到不規則圖形的質心時，我們應該如何操作呢？下面一起來看看詳細方法和步驟：

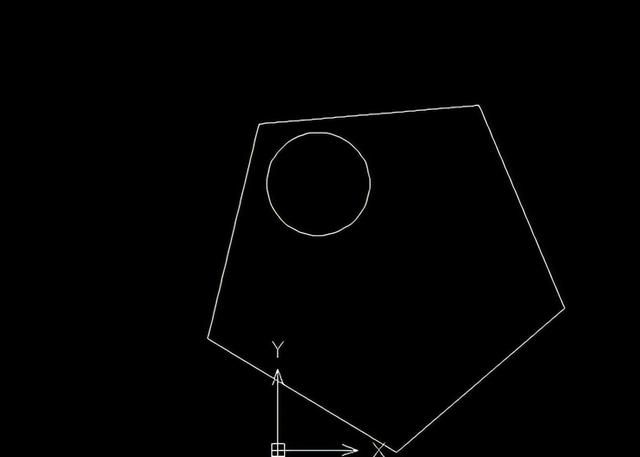

1、首先打開CAD，如下圖所示我們以該圖形為例子，必須確認不規則圖形是封閉圖形

2、我們在命令行中輸入快捷命令【reg】，如下圖所示選中圓和五邊形回車確認，即可創建面域

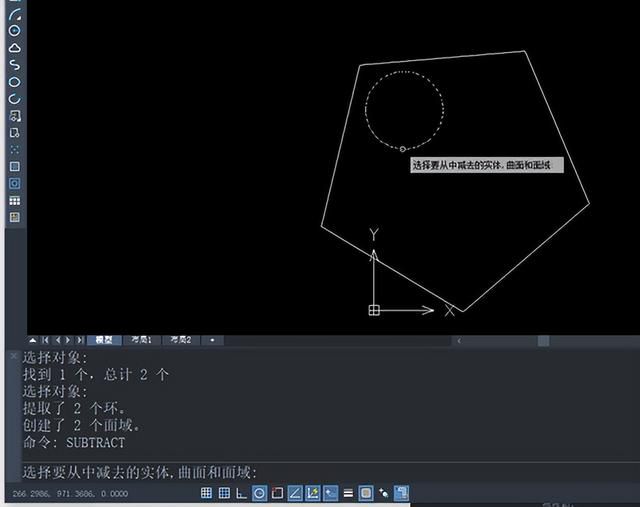

3、命令行中輸入快捷命令【sub】如下圖所示，選中圓對象回車

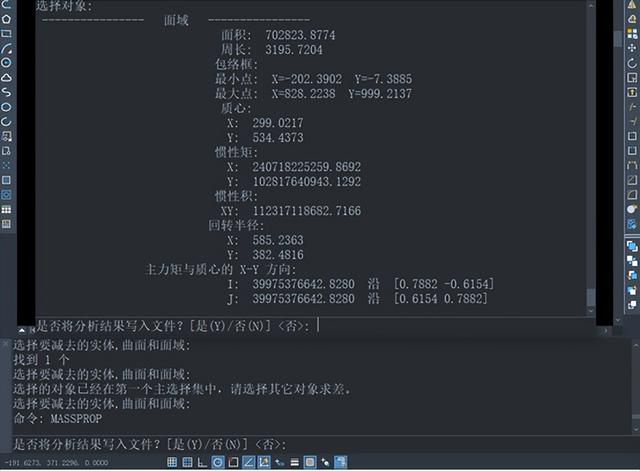

4、命令行中輸入快捷鍵【mass】回車並選定上一步形成的五邊形面域，當我們選定對象回車後會彈出如圖所示對話框，找到質心的X、Y坐標

5、如下圖所示在命令行再輸入【PO】回車運行點命令，並按照對話框中坐標輸入點的坐標值後回車，即可見該圖形的質點了

如上圖所示當我們滑鼠選中圖形後，就能清晰看到五邊形和圓的中心點是不一樣的。有興趣的朋友們也可以嘗試操作下哦！
