作為高可靠多層板製造商，華秋立志將高可靠的產品交付客戶，通過了 ISO 9001、IS0 14001、IATF 16949、GJB 9001、RoHS、REACH、UL 等認證，為產品鑄造起一道品質保護牆。

那麼在實際生產中，PCB 製作的大致工藝流程究竟是如何的呢？每一道工序都需要進行多種工藝加工製作，怎樣才能保證產品的高可靠性呢？今天的華秋乾貨鋪就帶大家了解一下。

PCB 制板流程大致可以分為以下幾個步驟，需要注意的是，生產 PCB 板，是一個工序多且需要相互協作的過程。前道工序產品質量的優劣，直接會影響下道工序的產品生產，甚至直接關係到最終產品的質量。因而，關鍵工序的質量控制，對最終產品的好壞起著尤為關鍵的作用。

開料

按生產所需要的板料，根據工程設計進行裁切、磨角、刨邊、烤板，加工成基板尺寸，以方便後工序的生產。

內層線路製作

幹膜

在銅板上貼附感光材料（幹膜）。

曝光

利用感光照相原理，通過感光材料受到紫外光照射（即曝光）完成圖形轉移。

DES

去掉未曝光部分，得到所需圖形線路。

AOI

利用光學原理，比對資料進行檢驗。

作為電子產品不可或缺的部件，印製線路板的線距、線寬均需符合設計要求，必須防止因線寬、線距等不合格而出現發熱、短路和斷路等情況。華秋購入線寬測量儀，檢測 PCB 內層蝕刻後線路的上幅及下幅寬度、確保線寬線距在規格內。

此處，阻抗處理是必不可少的。PCB線路板阻抗是指電阻和對電抗的參數，對交流電起著阻礙作用。PCB 線路(板底)要考慮接插安裝電子元件，接插後考慮導電性能和信號傳輸性能等問題，所以就會要求阻抗越低越好，此時必須使用阻抗測量儀——確保阻抗。

壓合

棕化

利用化學原理將乾淨銅面生成一層氧化層。

壓合

通過高溫高壓將PP片熔合，使內層芯板粘合在一起。

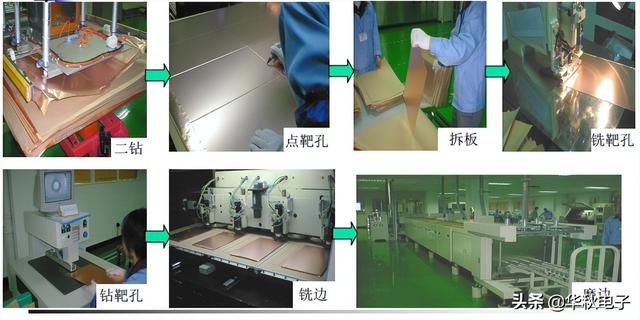

壓合後處理：

雙面多層印刷電路板以及 BGA、POP 或 QFN 數量的增加, 使得常規 X 射線檢越來越難以檢測影像上的重疊結構。本著對產品品質的把控，X-RAY 檢測裝備常被用作產品失效分析，其無損檢測的特點對於檢測產品內部缺陷十分有效，能夠確保層間對位精度。

鑽孔

按工程設計要求，為 PCB 的層間互連、導通及成品插件、安裝，鑽出符合要求的孔。

沉鍍銅

①沉銅，在整個印製板（尤其是孔壁）上沉積一層薄銅，使導通孔金屬化（孔內有銅可以導通），以便隨後進行孔內電鍍，在孔壁鍍銅。

②電鍍，利用電化學原理，及時的加厚孔內的銅層，保證 PCB 層間互連的可靠性。

金相切片是一種破壞性測試，可測試印製板的多項性能。通過對 PCB 板基切片、研磨、拋光後觀察其界面，是發現 PCB 焊點釺料雜質、缺陷，控制元器件封裝內部缺陷等 PCB 焊接質量，觀察鍍銅厚度的檢測手段，能夠確認背光等級，確保沉銅效果；確認孔銅、電鍍效果、孔型等，確保電氣連接的可靠性。

在線路板設計生產中，PCB 線路板的銅箔厚度對線路電流和信號傳輸也起到極其關鍵的作用，使用銅厚測量儀進行測量，精準可靠，操作簡單，可測量電鍍銅厚，確保電鍍銅的厚度在規格內。

圖形轉移

磨板

線路前磨板保證貼膜前的板面乾燥、清潔、無氧化、膠漬等汙物外層。

幹膜

在銅板上貼附感光材料（幹膜）。

曝光

利用感光照相原理，使感光材料受到紫外光照射（即曝光）後發生聚合反應，完成圖形轉移。

顯影

在顯影液（碳酸鈉溶液）中，去掉未曝光部分（未發生聚合反應部分）的幹膜。

圖形電鍍

利用電化學原理，在露銅的板面及孔內，鍍上一定厚度的金屬（銅、錫、鎳、金），使層間達到可靠互連的同時，並具有抗蝕或可焊接、耐磨等特點。

此處需進行第二次檢測，同樣是利用銅厚測量儀——測量電鍍銅厚，確保電鍍銅的厚度在規格內；另配合切片金相顯微鏡——確認孔銅、電鍍效果、孔型等，確保電氣連接的可靠性。

鹼性蝕刻

去除線路板上不需要的銅和錫，得到所需要的線路，完成外層線路製作。

與內層線路製作一樣，這一步驟中需利用線寬測量儀，檢測 PCB 內層蝕刻後線路的上幅及下幅寬度、確保線寬線距在規格內；

此外，PCB 線路板在生產過程中已經歷沉銅、電鍍錫(或化學鍍，或熱噴錫)、接插件焊錫等工藝製作環節，而這些環節所用的材料都必須保證電阻率底，才能保證線路板的整體阻抗低達到產品質量要求，能正常運行。

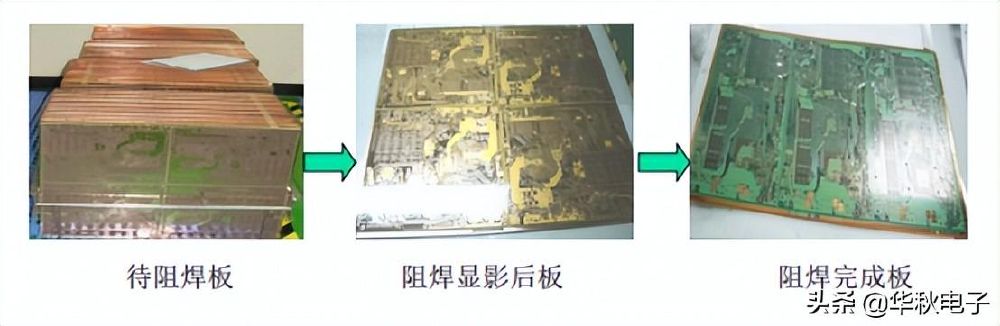

阻焊

印刷

通過絲網印刷的方式，在線路板上形成一層厚度均勻的防焊油墨。

預烤

通過低溫蒸髮油墨中的溶劑，使之在曝光時不粘底片，並在顯影時能均勻溶解不曝光部分的油墨。

阻焊曝光

讓需要留在板子上的油墨，經紫外光照射後發生交聯反應，在顯影時不被碳酸鈉溶液所溶解掉，而露出焊盤、焊墊等需焊的區域。

阻焊顯影

通過顯影使曝光時未感光部分被碳酸鈉溶液溶解而露出焊盤、焊墊等需焊接、裝配、測試或保留的區域。

油墨的粘度採用旋轉式粘度計測量。在生產中，還要根據不同的油墨及溶劑，具體調整粘度的最佳值，通過測量油墨粘度，確保印刷品質；使用張力計——測量網版張力，確保印刷品質；使用油墨厚度測量計——測量印刷油墨厚度，確保油墨厚度在規格內；使用三次元——測量阻焊開窗的大小，確保阻焊開窗在規格內。

文字

絲印

通過絲網漏印的方式,將字符油轉移到線路板上，形成標識及元器件符號,以便於元器件的安裝、識別及以後維修。

此處使用粘度計——測量油墨粘度，確保印刷品質；二次使用張力計——測量網版張力，確保印刷品質。

後烤

通過烘板使字符油達到所需的硬度和附著力。

表面處理

對焊盤進行處理，以便後續進行打件、插件等。

此處需要進行：拉拔測試——測試表面處理的品質，確保無甩金等

上錫性測試——確認上錫情況，確保後續SMT或DIP可正常生產。

成型

鑼板

CNC 鑼板主要是利用數控鑼機將生產板加工成小片板（PCS／SET）。

V-cut

在 PCB 上加工客戶所需的V型坑，便於客戶安裝元件後，使用線路板（掰下單元）。

測試

利用電腦測試出開/短路，保證產品電氣連通性能符合用戶設計和使用要求。

FQC

通過對成品的外觀檢驗，確保產品外觀質量符合客戶要求。

包裝

按客戶要求，對產品進行包裝。

以上便是 PCB 板的製作工藝流程。一直以來，華秋堅持把「為電子產業增效降本」作為使命，為了提升產品的高可靠性，華秋全方位發力、多措並舉——持續採購高精度設備以及高品質材料，不斷優化工藝水準，對品質嚴格把控，提升製程能力，提高生產管理水平，致力於成為值得信賴的高可靠多層板製造商。

對於華秋而言，高可靠性不是一句空洞的口號，而是一個言之必行的莊重承諾。華秋以「高可靠多層板製造商」作為經營理念，主打高端多層 PCB，潛心鑽研 HDI 板，不斷打磨極致工藝能力，對關鍵工序進行質量控制。

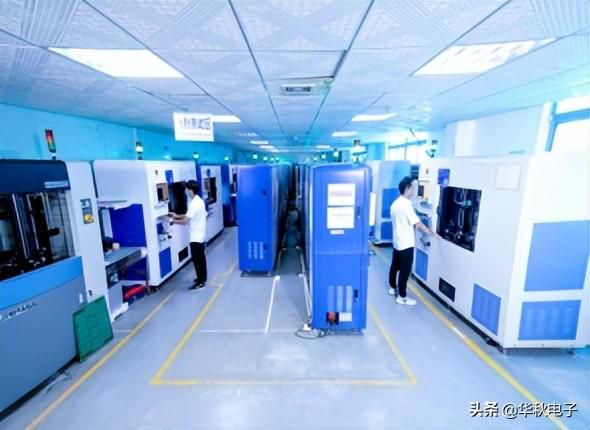

此外，華秋在各製造環節布局了智能化、自動化設備，全流程採用 MES 系統自動數據收集、分析、預警系統，打通決策端與生產端之間的信息斷層，及時發現並處理從訂單產生到生產出貨等流程中的不合格項，降低產品不良率，降低成本，實現生產過程中的規範化和有效性，最終為廣大客戶提供高可靠多層板製造服務。
