一種廚餘生活汙水處理裝置的製作方法

2023-04-26 11:45:37 3

本發明涉及一種廚餘生活汙水處理裝置。

背景技術：

廚餘是有機垃圾的一種，包括剩菜、剩飯、菜葉、果皮、蛋殼、茶渣、骨、貝殼等，泛指家庭生活飲食中所需用的來源生料及成品（熟食）或殘留物。而廚餘一般通過下水道排出，而通常的下水道疏通是指日常生活中的下水道堵塞，包括馬桶，地漏，洗手池，洗菜池等的下水管道。這些管道有的是在安裝時不小心掉進異物或是安裝失誤導致的堵塞。有的是管道在使用過程中會出現結垢，使得管道內徑變細以至影響正常下水排放。以上這兩種情況一般採用管道疏通機直接疏通或是使用管道疏通顆粒實在不行更換管道都容易處理。 如果是裝修過程中進入水泥等，那就非常難疏通，能有效處理的人非常少，所以費用也非常高。在實際工作中工作量最大的是市政管道疏通。這些管道的使用情況更複雜，一旦堵塞所造成的危害也更大，這種管道的疏通一般採用高壓清洗車來清洗管道，管道直徑越大對車輛的性能要求就更高。一般馬路上常見的高壓清洗車的清洗範圍是直徑500毫米以內管道。直徑在600甚至800以上的管道，這種清洗車只能靠運氣了，這就需要使用超高壓清洗車來疏通。如果要想從根本上解決問題就需要把裡面的淤泥全部清理出來，這就用到淤泥清洗機等設備了。

一般情況廚餘垃圾流入下水道的，居多的是洗漱碗、碟子、電飯煲的飯粒，因此大顆粒的垃圾都會人為的倒入垃圾桶，即使不小心倒入下水道，也會被濾網所隔離。因此被衝刷入下水道的廚餘居多的是飯粒，這種現象在單位、學校、機關的食堂居多，如果能把這些飯粒收集，這部分飯粒可作為飼料送農場而達到不浪費的目的，這還保證了下水道不堵塞。

技術實現要素：

本發明的目的是提供一種廚餘生活汙水處理裝置，是背景技術中所指出的一種能以處理飯粒為主而處理生活汙水的裝置。

本發明解決其上述的技術問題所採用以下的技術方案：一種廚餘生活汙水處理裝置，其主要構造有：基座底盤、楔塊、震片、震頂板、震軸、儲料盤、螺旋槽、導料槽、波紋槽痕、旋鈕、擋板條、洩水閥a、洩水閥b、進水口、避震片、大料槽、震動電機，所述的基座底盤上固定有震動電機，在震動電機四面位置分別設有楔塊，四片所述的楔塊相互之間焊接固定；

所述的震動電機內芯連通震軸；四片所述的楔塊與震頂板之間通過震片相拉結；在震頂板上固定有儲料盤，儲料盤圓心位置被震軸所固定；

所述的儲料盤由圓心位置向外銑有螺旋形的螺旋槽；所述的儲料盤側邊上依次開有洩水閥a、洩水閥b、進水口；在儲料盤另一側邊上固定有導料槽，導料槽內側銑有多條波紋槽痕，在最後一條波紋槽痕的底部向上方向焊接有擋板條；所述的基座底盤一側上擱置有大料槽，大料槽與導料槽之間擰接有旋鈕；

所述的儲料盤與大料槽接觸之處還墊有避震片；所述的儲料盤上罩有透明的密封塑料罩。

進一步地，所述的震片是有兩張橡皮片夾合一張鋼鐵片所構成。

進一步地，所述的波紋槽痕數量為17-25條。

進一步地，所述的震片的長度為5-9cm。

進一步地，所述的導料槽出口外接有網兜。

進一步地，所述的進水口接洗漱槽底部排水口。

進一步地，所述的洩水閥a、洩水閥b接下水道。

進一步地，所述的螺旋槽螺旋圈數為5-7道。

進一步地，所述的震動電機產生的震力使震軸每秒往復頻率為25-40下。

本發明的有益效果：採用儲料盤由圓心位置向外銑有螺旋形的螺旋槽；所述的儲料盤側邊上依次開有洩水閥a、洩水閥b、進水口；在儲料盤另一側邊上固定有導料槽，導料槽內側銑有多條波紋槽痕的技術手段，實現了飯粒能自動的從導料槽排出，而一些大顆粒的廚餘能夠擱置於大料槽上，一些淤泥狀的物體能夠沉澱於儲料盤，從而達到淨化處理生活汙水的目的。

附圖說明

圖1為本發明一種廚餘生活汙水處理裝置整體結構圖。

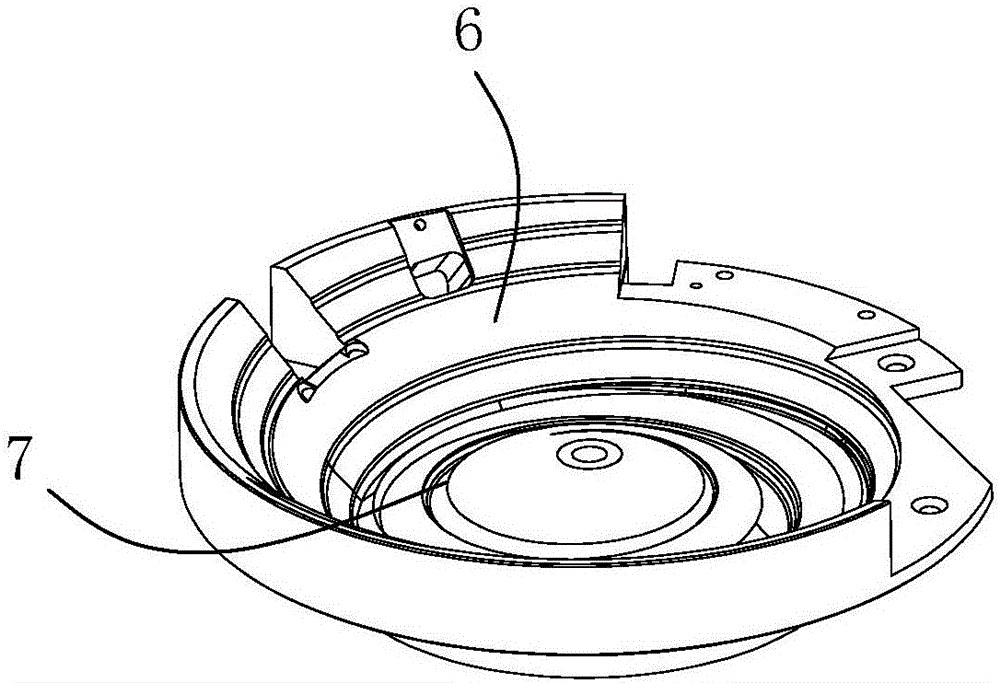

圖2為本發明一種廚餘生活汙水處理裝置儲料盤結構圖。

圖3為本發明一種廚餘生活汙水處理裝置震蕩裝置結構圖。

圖4為本發明一種廚餘生活汙水處理裝置爆炸結構圖。

圖5為本發明一種廚餘生活汙水處理裝置導料槽結構圖。

圖中 1-基座底盤，2-楔塊，3-震片，4-震頂板，5-震軸，6-儲料盤，7-螺旋槽，8-導料槽，81-波紋槽痕，82-旋鈕，83-擋板條，9-洩水閥a，10-洩水閥b，11-進水口，12-避震片，13-大料槽，14-震動電機。

具體實施方式

下面結合附圖1-5對本發明的具體實施方式做一個詳細的說明。

實施例：一種廚餘生活汙水處理裝置，其主要構造有：基座底盤1、楔塊2、震片3、震頂板4、震軸5、儲料盤6、螺旋槽7、導料槽8、波紋槽痕81、旋鈕82、擋板條83、洩水閥a9、洩水閥b10、進水口11、避震片12、大料槽13、震動電機14，所述的基座底盤1上固定有震動電機14，在震動電機14四面位置分別設有楔塊2，四片所述的楔塊2相互之間焊接固定；

所述的震動電機14內芯連通震軸5；四片所述的楔塊2與震頂板4之間通過震片3相拉結；在震頂板4上固定有儲料盤6，儲料盤6圓心位置被震軸5所固定；

所述的儲料盤6由圓心位置向外銑有螺旋形的螺旋槽7；所述的儲料盤6側邊上依次開有洩水閥a9、洩水閥b10、進水口11；在儲料盤6另一側邊上固定有導料槽8，導料槽8內側銑有多條波紋槽痕81，在最後一條波紋槽痕81的底部向上方向焊接有擋板條83；所述的基座底盤1一側上擱置有大料槽13，大料槽13與導料槽8之間擰接有旋鈕82；

所述的儲料盤6與大料槽13接觸之處還墊有避震片12；所述的儲料盤6上罩有透明的密封塑料罩。

所述的震片3是有兩張橡皮片夾合一張鋼鐵片所構成。

所述的波紋槽痕81數量為17-25條。

所述的震片3的長度為5-9cm。

所述的導料槽8出口外接有網兜。

所述的進水口11接洗漱槽底部排水口。

所述的洩水閥a9、洩水閥b10接下水道。

所述的螺旋槽7螺旋圈數為5-7道。

所述的震動電機14產生的震力使震軸5每秒往復頻率為25-40下。

本發明核心在於：通過基座底盤1上設有的震動電機14，使得震軸5產生往復的震蕩運動，這種震蕩運動帶動了儲料盤6高頻率的震動，由於在儲料盤6內底部設有螺旋槽7，因此當儲料盤6在一定的震動頻率下，其儲料盤6生活汙水內含固體顆粒物的雜質能夠自動的形成盤旋，較小顆粒的由於比較輕，會往導料槽8方向輸出，而顆粒物比較的雜質則會向大料槽13方向排出。在導料槽8出口外接有網兜可以將小顆粒（飯粒為主）的進行收集，而由於儲料盤6與大料槽13接觸之處還墊有避震片12，因此當擱置於大料槽13的雜質會自動的堆積，不發生再次捲入儲料盤6的問題發生。

本實施方案的中導料槽8內有的波紋槽痕81，其目的是為了防止小顆粒物粘連設備腔壁，從而造成導出外接有網兜的失敗弊端而設計。

本實施方案中的生活汙水處理，主要是處理了大小的固體顆粒，其中小顆粒可以被網兜，從而可以二次利用，避免了資源的浪費。當在大料槽13內收集的殘渣太多時，可以將其抽出，倒入垃圾桶後，再將其抽回即可。

以上顯示和描述了本發明的基本原理、主要特徵和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和範圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明範圍內。本發明要求保護範圍由所附的權利要求書及其等效物界定。
