配電箱選型計算方法（配電箱報價之殼體尺寸估算）

2023-05-02 21:54:53 1

來源：電老虎網7895

對於配電箱的報價，本來是個易事，但是箱體卻給眾多的剛入門的報價人員出了個難題，配電箱 的種類繁多，可以說是標準中的非標櫃。

那麼對於箱體，我們該注意些什麼呢？

首先配電箱的材質、明裝、暗轉、掛式還是落地式，還有一些特殊用途的，比如戶外、消防、礦用等這些設計圖紙都有做說明，了解了這些我們就知道這到這是個什麼箱體，尺寸估算就簡單了。

配電箱的尺寸是由電器元件的外型尺寸，安全距離，接線距離這些因數決定的。

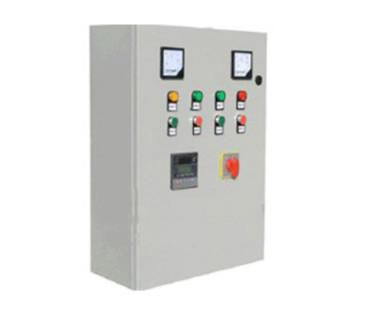

下面以標準的控制箱為例：一個總開關CM1-100型塑殼,控制4個支路開關CM1-63型塑殼，每個迴路加交流熱継。

像這樣一個控制箱我們就得知有那些元器件1隻100型塑殼、4隻63型塑殼、4隻交流、4隻熱継、加若干信號燈按鈕、保險、接線端子、零地排、基本上就這些了。

元件排列順序：上面一個總開關100型塑殼，預留進線位置，接著是4隻63型塑殼，預留走線位置，下面是4隻交流4隻熱継（熱継不帶底座的情況下中間空100mm），預留接線位置。二次接線端子都放至靠門一邊，一般控制箱都是左開門（行業習慣把箱門鎖在右邊稱為左開，左手打開的意思，在右邊的話則反之），端子放置左邊，零地排放在總開關右邊（或者放在最底邊）這樣元器件都排好了。

總開關上面預留進線位置以容易接線為依據（一般飛狐距離小於適合接線距離），100A的話25平方左右的導線，預留150mm左右（注意：現場接線都以國標接線鼻為主，接線鼻的頭比普通接線鼻長）,CM1-100型塑殼外型尺寸92*150*86mm（M型）；分支開關塑殼的話與總開關之間還得考慮飛狐距離，用導線的話150mm，用銅排連接的話200mm，根據電流增加距離；CM1-63M外型尺寸78*135*81.5mm,交流與塑殼之間預留100mm,32型交流與熱継組合裝高度不超過150mm以150mm計算，不帶底座的話按250mm算，底下預留出線位置150mm（零地排放在底下的話算200mm)；

那麼我們得出配電箱的高度： 150進線位置 150總開關 150接線位置 135出線空開 100接線位置 150交流熱継 150出線位置=985mm。

寬度一最寬的位置計算，即4隻63型塑殼，接線端子放在總空開左側空間忽略不計，4隻塑殼81.5*4 塑殼之間的距離10*（4） 安裝底板與配電箱側壁估計距離50*2，即： 326出線開關寬度和 40空開間隙 100兩側空隙=466mm；

深度總開關（交流可能會略高）78 底板估算30mm 面板信號燈接線距離100mm即：

78 30 100=208mm即200mm。

根據以上估算（零地排位置可以忽略）得出該配電箱的尺寸高1000*寬500*深200，就這樣一個箱體尺寸就出來了。
