液壓傳動與氣動技術筆記（液壓與氣動傳動原理）

2023-08-04 16:26:01

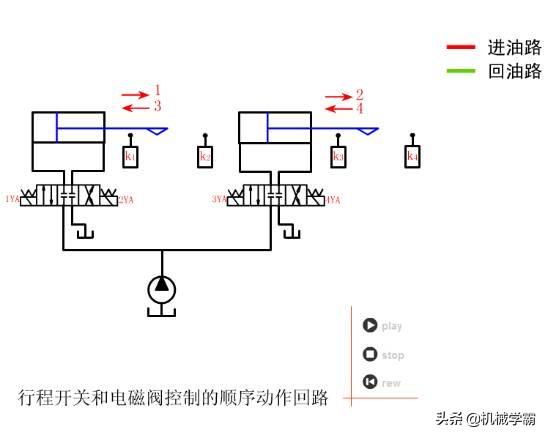

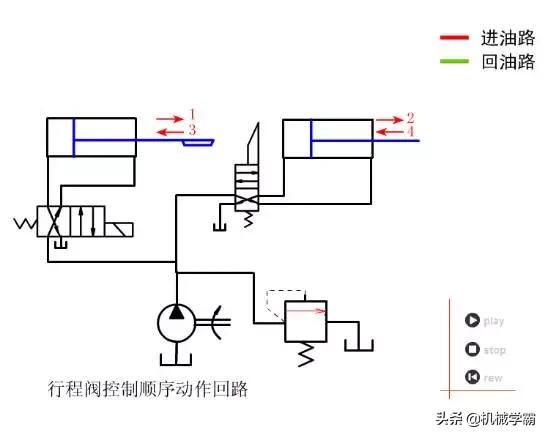

液壓與氣壓傳動是以有壓流體（壓力油或壓縮空氣）為工作介質，來實現各種機械的傳動和自動控制的傳動形式。小編將以圖文形式介紹液壓和氣壓工作原理，64個動態圖讓你了解傳動原理。

液壓與氣動傳動的研究對象

液壓傳動傳遞動力大，運動平穩，但由於液體粘性大，在流動過程中阻力損失大，因而不宜作遠距離傳動和控制；而氣壓傳動由於空氣的可壓縮性大，且工作壓力低（通常在1.0MPa以下），所以傳遞動力不大，運動也不如液壓傳動平穩，但空氣粘性小，傳遞過程中阻力小、速度快、反應靈敏，因而氣壓傳動能用於遠距離的傳動和控制。

液壓與氣動傳動的工作原理

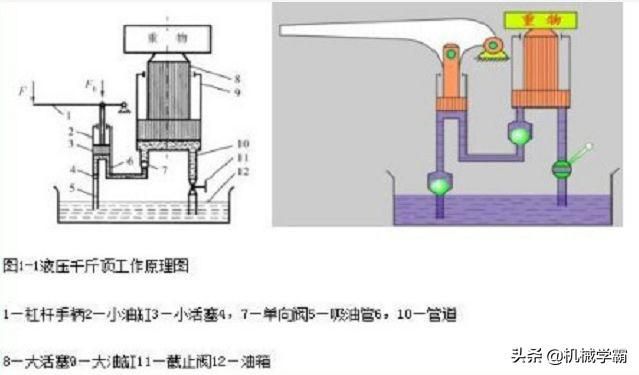

圖1-1

液壓傳動的工作原理：

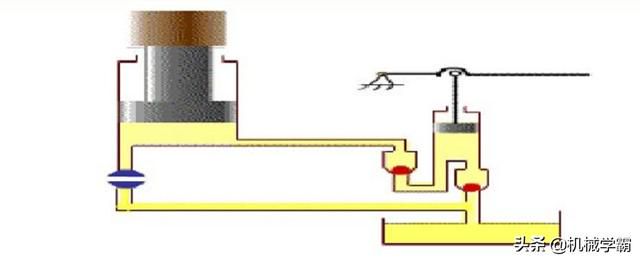

如圖1-1是液壓千斤頂的工作原理圖。提起手柄→小活塞上移→小活塞下端油腔容積增大(形成局部真空)→單向閥4打開→經吸油管5從油箱12中吸油;

壓下手柄→小活塞下移→小活塞下腔壓力升高→單向閥4關閉，單向閥7打開→下腔的油液經管道6、單向閥7輸入油缸9的下腔→迫使大活塞8上移→頂起重物。再提手柄吸油時→單向閥7自動關閉→油液不能倒流→保證了重物不會自行下落。不斷地往復扳動手柄，就能不斷地把油液壓入舉升缸下腔，使重物逐漸地升起。如打開截止閥11→舉升缸下腔的油液經管道10、截止閥11流回油箱→重物就向下移動。這就是液壓千斤頂的工作原理。

由上述分析可知，液壓傳動是依靠密封容積的變化來傳遞運動，依靠油液內部的壓力來傳遞動力的，液壓傳動裝置實質上就是一種能量轉換裝置，它先將機械能轉換為便於輸送的液壓能，然後又將液壓能轉換為機械能，以驅動工作機構完成各種要求動作。

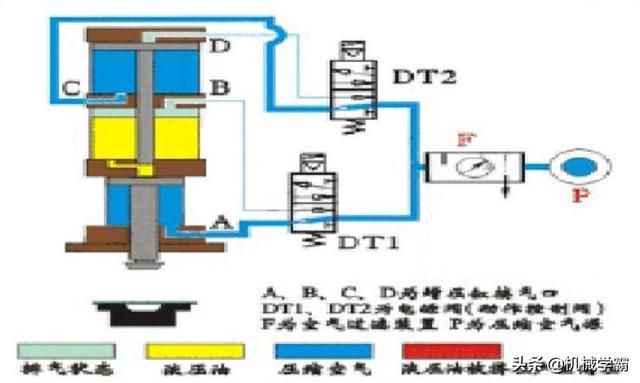

氣壓傳動工作原理

氣壓傳動工作原理和液壓傳動基本相同，也是能量轉換的過程，不同之處在於工作介質是空氣，而不是液壓油，下面以氣動剪切機為例說明。

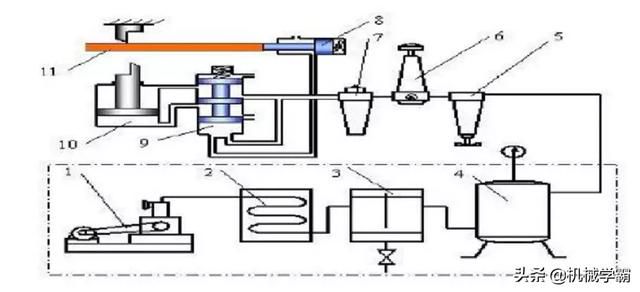

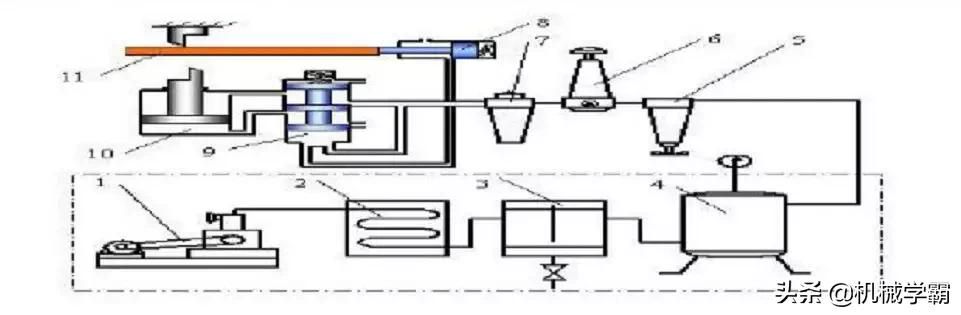

（a）工作原理圖

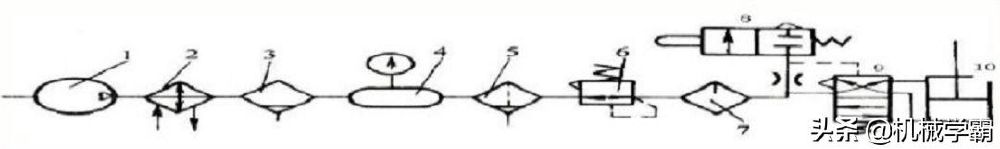

（b）符號簡圖

圖1-2 氣動剪切機

1空氣壓縮機；2後冷卻器；3分水排水器；4儲氣罐；5空氣過濾器；6減壓閥；7油霧器；8行程閥；9換向閥；10氣缸；11工料。

上圖為氣動剪切機的工作原理，空氣壓縮機1(產生的壓縮空氣)→經後冷卻器2→經分水排水器3→經儲氣罐4→經分水濾水器5→經減壓閥6→經油霧器7→再經換向閥9(部分氣體經節流通路進入換向閥9的下腔→上腔彈簧壓縮，換向閥9閥芯位於上端；大部分壓縮空氣經換向閥9後進入氣缸10的上腔，而氣缸的下腔經換向閥與大氣相通，故氣缸活塞處於最下端位置。)

(上料裝置把工料11送入剪切機並達到規定位置)工料壓下行程閥8→換向閥9閥芯下腔壓縮空氣經行程閥8排入大氣,在彈簧的推動下,換向閥9閥芯向下運動至下端→壓縮空氣經換向閥9後進入氣缸的下腔,上腔經換向閥9與大氣相通→氣缸活塞向上運動,帶動剪刀上行剪斷工料。工料剪下後→行程閥8脫開→行程閥8閥芯在彈簧下復位、出路堵死→換向閥9閥芯上移→氣缸活塞向下運動(恢復到剪斷前的狀態,完成一個剪切循環,並進入下一次剪料的開始階段。)
