可視化燃氣爐的製作方法

2023-08-12 10:09:51 1

本實用新型實施例涉及烹飪設備技術領域，具體涉及一種可視化燃氣爐。

背景技術：

在人們生活過程中，都離不開衣食住行。關於食，除了可直接食用食品外，大部分食材都需要經過加工，食材加工過程中一般都會涉及燃氣灶。

在使用燃氣灶進行烹飪的時候，鍋爐會遮擋住火焰，人們處於站立姿勢時無法看到火焰的具體大小，需要彎下腰才能查看火勢大小。這個動作不僅麻煩，還會對腰部有疾病的人和老年人造成傷害。

技術實現要素：

本實用新型提供一種可視化燃氣爐，該可視化燃氣爐可以實現不用彎腰也能看清火勢具體大小。

本實用新型一種可視化燃氣爐的技術方案包括：

面板和燃燒器組件，所述面板上設有可轉動的鏡面組件，每一所述燃燒器組件對應一所述鏡面組件，所述鏡面組件的反射面朝向用戶。

優選的，在上述可視化燃氣爐的技術方案中，

所述面板上設有轉動軸，所述鏡面組件安裝在所述轉動軸的兩端。

優選的，在上述可視化燃氣爐的技術方案中，

還包括角度調節組件，所述角度調節組件包括電機、角度調節按鈕，所述角度調節按鈕與所述電機電性連接，所述電機與所述轉動軸電性連接。

優選的，在上述可視化燃氣爐的技術方案中，

每一所述鏡面組件對應一所述角度調節組件。

優選的，在上述可視化燃氣爐的技術方案中，

所述角度調節按鈕位於所述面板上。

採用上述技術方案的有益效果是：

由於本實施例中的可視化燃氣爐包括面板和燃燒器組件，面板上設有可轉動的鏡面組件，每一燃燒器組件對應一鏡面組件，鏡面組件的反射面朝向用戶，因此，上述燃氣灶在使用時，燃燒器組件的火勢大小可反射至鏡面組件，通過鏡面組件反射至用戶，用戶可直接看到火勢大小，不需要再彎腰。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的實施例，對於本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據提供的附圖獲得其他的附圖。

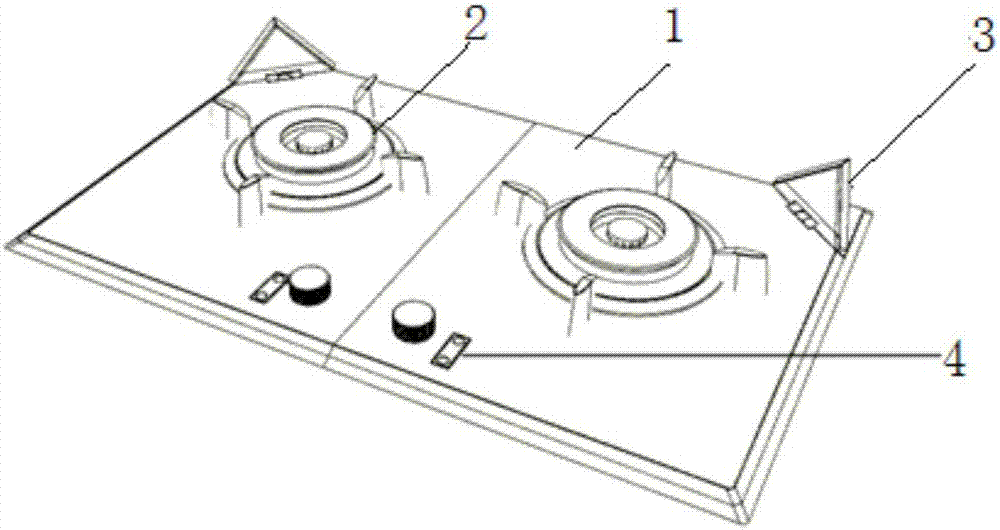

圖1(a)(b)為本實用新型實施例一種可視化燃氣爐的鏡面組件處於閉合和翹起狀態的結構示意圖；

圖2(a)(b)為圖1(a)(b)的主視圖；

圖3為本實用新型實施例一種可視化燃氣爐的使用狀態示意圖；

圖4為本實用新型實施例一種可視化燃氣爐的鏡片組件的細節圖；

圖5為本實用新型實施例一種可視化燃氣爐的角度調節按鈕的示意圖。

具體實施方式

本實用新型提供一種可視化燃氣爐，該可視化燃氣爐可以實現不用彎腰也能看清火勢具體大小。

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。

請參閱圖1至圖5，本實用新型實施例中一種可視化燃氣爐的技術方案具體包括：

面板1和燃燒器組件2，面板1上設有可轉動的鏡面組件3，每一燃燒器組件2對應一鏡面組件3，鏡面組件3的反射面朝向用戶。

如圖1(a)(b)和圖2(a)(b)和圖3所示，採用上述技術方案的有益效果是：

由於本實施例中的可視化燃氣爐包括面板1和燃燒器組件2，面板1上設有可轉動的鏡面組件3，每一燃燒器組件2對應一鏡面組件3，鏡面組件3的反射面朝向用戶，因此，上述燃氣灶在使用時，燃燒器組件2的火勢大小可反射至鏡面組件3，通過鏡面組件3反射至用戶，用戶可直接看到火勢大小，不需要再彎腰。

如圖4所示，在上述可視化燃氣爐的技術方案中，

面板1上設有轉動軸31，鏡面組件3安裝在轉動軸31的兩端，實現鏡面組件3相對於面板1的轉動。具體工作原理如圖1(a)(b)和圖2(a)(b)所示，當可視化燃氣爐處於使用狀態時，鏡面組件3翹起，當可視化燃氣爐處於非工作狀態時，鏡面組件3轉動至面板1平行。

如圖5所示，在上述可視化燃氣爐的技術方案中，

還包括角度調節組件，每一個鏡面組件3可對應一個角度調節組件。角度調節組件包括電機、角度調節按鈕4，角度調節按鈕4與電機電性連接，電機與轉動軸31電性連接，角度調節按鈕4可位於面板1上。角度調節按鈕4上可以設有鏡子上翻轉調節按鈕42和鏡子下翻轉調節按鈕41，通過控制角度調節按鈕4實現鏡面組件3的轉動，鏡面組件3與面板1的角度可調便於針對不同身高的用戶，確保用戶能看清鏡面組件3反射的火焰。

以上實施例僅用以說明本實用新型的技術方案，而非對其限制；儘管參照前述實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特徵進行等同替換；而這些修改或者替換，並不使相應技術方案的本質脫離本實用新型各實施例技術方案的精神和範圍。
