撿的塑料瓶汙染空氣嗎（對面的女孩看過來）

2023-07-30 05:09:38 3

一、前言

分子可能會由於各種各樣的原因（見圖「禁止源」）而被禁止使用。這些原因包括：會造成人身風險、具有致癌性、誘變性、生殖毒性；會對空氣/水/土壤造成汙染；是具有持續的生物富集作用的物質；會產生溫室效應。禁令會因為國家和應用的差別而完全或者部分不相同。

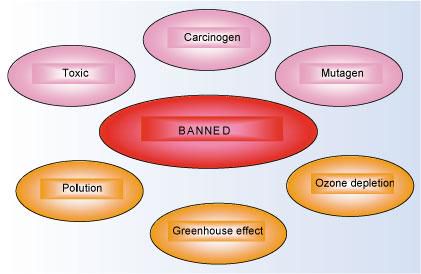

禁止源

在歐洲，化學品的使用是要遵循REACH法規的。所謂REACH法規，是指歐盟規章――《化學品註冊、評估、許可和限制》。該規章根據化學品已經被證實存在的或者假設存在的毒性和汙染性而將其分為幾個家族。例如：

· CMR：是致癌性、誘變性、生殖毒性三個詞語的英文縮寫（Carcinogenic 致癌性, Mutagenic 誘變性, Reproductively-toxic生殖毒性）。只有被明確證實對人類健康存在高度威脅的化學品才會被歸在REACH法規的授權（Authorisation）類。

· PBTs：代表持久的、具有生物富集作用及毒性的物質（persistent, bio-accumulative and toxic substances）。這類物質可能會被優先歸在授權（Authorisation）類。

· vPvB：代表被人們高度關注的，具有強持久性和強生物富集作用的物質。該類物質歸屬於授權（Authorisation）類。

· POPs：《關於持久性有機汙染物（POPs，Persistent Organic Pollutants）的斯德哥爾摩公約》旨在控制12種持久性有機汙染物（POPs）的生產、使用、進口、出口、處理和排放。公約禁止專門生產和使用持久性有機汙染物（POPs）以及開發新的持久性有機汙染物（POPs）產品，旨在儘量減少無意產生的持久性有機汙染物POPs的排放。歐盟最近提議將另外5種物質歸於公約中的內分泌幹擾類中。

規則、法律、指令等都在不斷的改進，並且由不同國家和各種應用領域的眾多組織所決定。因此用戶需要結合不同國家的產品的生產、銷售和使用，應用領域、壽命終結設備的廢棄物處理規則來認真研究自己的問題。

目前REACH最新高度關注物質已經提升到201項，由今年的7月1日正是實施。

二、聚合物工業中的狀況

直接禁用的例子：石棉由於其自身的性質而被禁止使用。間接禁用的例子：當著色劑和顏料中的鎘含量超過水平上限時，該著色劑和顏料就會被禁止使用。

化學物質的部分禁用情況是最為常見的，例如：

· 特定的規則可以禁止某一物質的在某些方面的具體應用，而授權其在其他方面的應用。典型的例子就是在食品接觸類聚合物當中，一些增塑劑或促進劑是被完全或部分禁止使用的。

· 在同一個國家中，一些亞硝酸類物質是被禁止使用的，其餘的亞硝酸類物質則可以使用。

· 同一種物質是否被禁止則因國家不同而不同。例如，在建築絕緣材料中所使用的甲醛在一些國家中是被禁止使用的，而另外的國家則允許應用甲醛。

· 濃度閾值可以對重金屬等特定添加劑的使用進行限制。

某些元素或分子是沒有被禁止使用的，但是由於公眾意見的壓力，很多公司就會對其的安全性有所懷疑，因而為了安全起見而去尋找它們的替代品。例如，PVC原本在汽車工業或者醫藥領域有廣泛的應用，但是考慮到其潛在的危險性，PVC逐漸由其他化學品所取代。

聚合物工業中產生的結果可以歸為如下兩類：

· 對於添加劑的禁止：填充劑，增塑劑，著色劑和顏料，穩定劑等；同時需要尋找上述禁用物的替代品。

· 對於某些過程的禁止：例如，在著色或是連接之前使用某些特定的滷化溶劑進行脫脂處理時，出於安全考慮，需要使用別的過程或者別的取代物來代替原有的操作方法。

三、部分汙染物過去的狀況

下面所示的汙染物列表並沒有列舉出所有的汙染物，並且考慮到下面物質的有限的使用價值或者其威脅性，這些物質可以被完全或者部分禁止使用。

· 氣體類：例如二氧化碳、一氧化碳、碳氫化合物、氮的氧化物、二氧化硫……相同質量的一氧化二氮和二氧化碳相比，前者所引起的溫室效果大約是二者的300倍。二氧化硫以及硫的其他氧化物是在化石燃料和廢棄物焚燒的過程中產生的，而硫的一系列氧化物則會造成酸雨的產生。排放的二氧化碳的還原則會和其他活性物質一樣對聚合物工業產生影響。

· VOCs或者叫做揮發性有機化合物：例如甲醛可以形成一大類揮發性有機化合物，而其中一些化合物就會對人類健康產生威脅。同時，在大氣中存在的揮發性有機化合物也會導致溫室效應，破壞臭氧層以及產生酸雨。

· CFCs, HCFCs, HFCs, PFCs及其他滷化氣體：滷化碳氟化合物，全氟化碳，氫氟碳化物。氟利昂（Freons）指的是氟氯化碳（CFCs），在該化合物中有1個或者2個氫原子被滷素原子（氯原子和/或氟原子）所取代。先前該類物質被用作冷凍劑以及絕緣泡沫材料中的膨脹劑，但是上述應用卻會破壞臭氧層並且增加溫室效應。現在，許多國家都禁止使用該類物質，或者對其使用進行了控制。

· 而諸如水銀、鋅、銅、鎘、釩以及鉛之類的重金屬，如果在環境中傳播的話，則會造成危害。

*水銀（Hg），應用在催化劑中並且隨著化石燃料和廢棄物的燃燒而被釋放到環境當中。 汞的有機金屬化合物則是一種具有生物富集作用的毒藥，這類物質從而會對神經系統產生影響。

* 鋅（Zn），是橡膠中的硫化促進劑，同時也可以作為PVC材料的穩定劑。

* 銅（Cu），在塑料和橡膠中用作顏料。

* 鎘（Cd），是一種具有毒性累積作用的毒素。

* 鉛（Pb），會在生物體系中累積，並且會引起行為變化，癱瘓和失明等症狀。鉛在某些聚合物中被用作固化催化劑或者穩定劑。

· 某些增塑劑、阻燃劑、固化劑……例如

*氯蠟，也就是氯化石蠟，是一種不容易被降解或氧化的穩定的有機化合物，在橡膠和塑料中通常用來做軟化劑和/或阻燃劑。但是氯蠟主要會對水生生物造成危害。

* 多溴聯苯（PBBs）和多溴聯苯醚（PBDEs），這些具有生物持續性作用的含溴有機物通常在塑料中用作阻燃劑，例如將其應用於住宅中的電類設備當中。

* 多氯聯苯（PCBs）是一種含氯的具有生物持續性作用的有機物，特別強調的是，該類化合物會使海洋生物中毒。該類化合物有時會用作變壓器和電容器的橡膠密封圈，但是現在這方面的應用已經被禁止，並且對其進行了處理。

· 不同溶劑和顏料中的各種類型的滷化物。

· 甲苯、二甲苯、苯乙烯、萘、乙醇、三氯乙烯以及其他含氯的溶劑，這些物質都是有害的並且會對溫室效應造成影響。

· 磷的衍生物，磷酸鹽等，在水表面過量存在的磷酸化合物會引起富營養化和藍藻。

· 來自有機材料或地表徑流等的硝酸鹽。

· 光化學氧化劑，包括臭氧。

· 各種固體或者液體微粒：菸灰、灰塵、濃煙或者薄霧。灰塵可以進入人體肺部從而對人身健康造成威脅。石棉就是一個很好的例子。

通常來講禁令都是大體清楚的。而一些規章則是非常明確的，例如歐盟RoHS指令就非常明確的對化學物質進行了規定。2006年7月1號生效的新的關於電子電器設備的歐盟指令明確對一些危險物的使用量進行了規定：

· 鉛 (Pb), 0.1% or 1000ppm

· 鎘 (Cd), 0.01% or 100ppm

· 汞 (Hg), 0.1% or 1000ppm

· 六價鉻 (Hex-Cr), 0.1% or 1000ppm

· 多溴聯苯 (PBB), 0.1% or 1000ppm

· 多溴聯苯醚 (PBDE). 0.1% or 1000ppm

那些限制適用於任意一種能夠機械分離的單一（均一）物質，例如無線電接收裝置的容器或者電纜外殼。如果兩者之中任意一個的PPB含量大於0.1%，那麼整個電纜或者無線電接收裝置就不能滿足RoHS指令的要求。

而另外一些例子則表明，對於鋅含量的規定並不像上述的那樣清晰。

在1993年，荷蘭公眾健康與環境保護國家研究院針對鋅元素提出了一個「綜合標準文件」，該文件認為鋅在水中的「合理」含量為9 μ/l，而最大允許濃度為25 μ/l。

在1995年，瑞典環境保護機構將鋅及鋅的派生物編入了橡膠類化學品的優先目錄中，並且或是使用其他物質來取代這些物質，或是對其使用條件進行了嚴格的限制。

1995年，歐盟風險評估項目將鋅及鋅的氧化物列在了優先物質目錄的第二類中。

2002年6月，德國公布了德國標準DIN 18035-7 "運動場地, 第7部分" "人工草地面積"。根據該標準，廢棄輪胎橡膠用作人工草皮的填充料時需要進行兩個浸出試驗，並且對於瀝出物進行了如下的限制：

· 使用去離子水浸出後，其濃度為0.5 mg/l (DIN 38414-4)

· 使用飽和CO2的水溶液浸出。其濃度為3 mg/l

1998到2004年之間生成了一系列評估草案，並且根據反饋意見，針對鋅類化學品和橡膠工業提出了一系列評估草案。

自從2004年4月29號（見歐洲指令2004/73/EC，關於危險品的分類、包裝及貼標籤），鋅的氧化物已經被官方歸為了「危害環境類」，因為「對水生生物是有強烈毒性的，或許會對水生環境引發長期的負面效果」，並且為了安全考慮「這類材料和它的盛裝容器都必須按照危險廢棄物處理」，並且「避免釋放到環境中。據特殊安全說明/安全數據表」。鋅的總體含量大於2.5%的橡膠或者其它分類為R50/63（例如IPPD）的化學品都被認為「對水生生物是有強烈毒性的，或許會對水生環境引發長期的負面效果」

四、部分禁用或易形成威脅類分子的問題及可能的解決方法

4.1 石棉

石棉是由各種礦物組成的，由於石棉具有良好的耐熱性，絕緣性、耐化學侵蝕性、聲音吸收性、抗拉性，在19世紀開始變得流行。而吸入石棉纖維可以引起包括間皮瘤和石棉沉滯症在內的嚴重疾病。自從20世紀80年代中期開始，許多國家禁止了石棉在很多方面的應用。

六類物質可以歸入到「石棉」這一類中：溫石棉、鐵石棉、青石棉、透閃石、直閃石、陽起石。而溫石棉，儘管其危害性可能相對而言比較小，但是在一些國家中也是禁止使用的，或者只可以用於某些特定的領域中。

而對於石棉的替代物，例如其它礦物纖維，天然或人造纖維（玻璃纖維或巖棉纖維、陶瓷纖維、晶須）或有機纖維（芳綸漿粕，聚苯並?f唑），以及碳纖維的安全性能也不能得到保證，因而需要對其進行更多的研究。

4.2 歐盟RoHS指令所禁止使用的多溴聯苯（PBB）和/或多溴聯苯醚（PBDE）

在歐盟RoHS指令中，有許多溶劑是不含危險物質的，但是所選擇使用的溶劑也要滿足其在塑料和添加劑中使用的基本標準以及大致傾向。簡而言之：

· 技術上來講：由於對於煙氣的不透明性、毒性和腐蝕性的限制，因而需要平衡好阻燃劑的阻燃性能和低排煙度這兩個方面。

· 法律上來講：標準、規則、規範則因不同的國家以及不同的工業部門而變得複雜多變並且在不斷的改進。

· 和其它添加劑一樣，鍅作為添加劑也需要滿足環境變化的趨勢以及相應的規則。

· 阻燃劑可以改變材料的機械性能和外觀。

第一個問題就是需要決定選擇不含滷素或是含滷素的體系。第二個問題是關於含磷類的添加劑的可能的使用情況。

我們沒有辦法窮盡所有的阻燃劑，我們可以對主要的阻燃劑進行如下的分類：

· 礦物類填料和添加劑：氫氧化鋁（ATH）、氫氧化鎂以及硼衍生物是眾所周知的一類添加劑，而錫衍生物、銨鹽、鉬衍生物、七水合硫酸鎂也在實際中有著或多或少的使用。

· 磷系添加劑：紅磷、磷酸鹽的酯類添加劑、多聚磷酸銨鹽、三聚氰胺磷酸鹽、三聚氰胺焦磷酸鹽。上述物質當中有的也可以被滷化。

· 無機配合物或無機混合物：例如Kemgard產品，含鉬酸鋅的阻燃/抑煙添加劑，鉬酸鋅鈣，氧化鋅/磷酸鋅，鉬酸鋅-矽酸鎂，鉬酸鋅/氧化鎂。

RoHS標識

· 納米填料：納米矽酸鹽、碳納米管、類似於氫氧化鋁和氫氧化鎂的納米級氧化物。該類基於納米技術的阻燃劑根據阿爾比馬爾規則分為了不同的等級。

· 滷素衍生物：溴化有機物常常和三氧化二銻聯用而發揮協同作用。但是與此同時，這些聯用將會產生許多濃煙和有毒氣體，這是許多規則和標準所不能接受的。進一步而言，PBB和PBDE並不順應RoHS規則。

· 溴化聚苯乙烯作為阻燃劑已經市場化。

歐盟RoHS禁止使用多溴聯苯（PBB）和/或多溴聯苯醚（PBDE）作為阻燃劑，但是其他溴化物則可作為阻燃劑使用。例如，SAYTESXHP-3010，一種溴化聚苯乙烯類阻燃劑是符合RoHS指令的。

而對於阻燃劑溶液的研究，一方面需要考慮整體的消防規範，另一方面需要考慮包括機械性能、電學性能、光學性能在內的其他性能。因而對於在PVC材料中所使用的阻燃劑也是如此。

· 氧合指數可以從38%增加到64%，但是與此同時，煙參數可以減少一半或者變為原來的1.5倍。

· 熱穩定性和衝擊強度會發生改變或稍微有所改善。

基於EVA材料的阻燃劑等級：

· 純EVA的氧合指數為18%，添加了阻燃劑之後氧合指數增加到了32%，耐火等級變為了V2 or V0，而CO產量減少為原來的1/2或1/4。

· 斷裂伸長率變為了原來的1/10，同時拉伸強度變為了原來的1/1.5。

聚合物阻燃劑的等級劃分通常是按照最簡單的溶劑來考慮的。例如，義大利的VAMPTECH公司已經對不含滷素、磷和重金屬的具有耐火性能的玻璃纖維加強尼龍（PA）進行了等級的劃分。VAMPAMID 6 3028 V0 和 VAMPAMID 66 3028 V0 分別指的是含有 30% 玻璃纖維的尼龍6（PA 6）和尼龍66（PA 66）。該公司聲明他們會幫助生產商滿足類似於歐盟廢棄電子電器設備標準（Eu's Waste Electrical and Electronic Equipment ， WEEE）和歐盟危險物質限制指令（Restriction of Hazardous Substances， RoHS）對於化學物的要求。

4.3 在變壓器中用作絕緣液的聚氯聯苯

聚氯聯苯 （PCBs）是一類在由兩個苯環組成的聯苯上連有幾個氯原子的有機化合物。這類物質在20世紀70年代被禁止使用之前，通常用作變壓器和電容器中的冷凍劑和絕緣液，也會在電線和電子器件的柔性PVC包覆材料中用作穩定劑等等。由於該類物質在動物體中具有生物累積作用，因而被歸為了持久性有機汙染物一類當中。

C在市面上所使用的該類物質通常有Aroclor, Askarel, Clophen, Kanechlor, Phenoclor, Pyralene, Santotherm等等。在變壓器中，PCBs通常被另外滿足其他要求的液體所替代，例如：

· 礦物油

· 矽樹脂

· 脂肪酸和季戊四醇酯的共混物

由於上述液體千差萬別的化學結構，變壓器中的聚合物也會各不相同。

4.4 著色劑和顏料

含鉛和鎘的顏料不但成本低，而且有著良好的牢固性和工藝性，因而有著廣泛的應用。然而，由於關係到社會和環境以及相應的規章，許多生產商不再使用含鉛和鎘的顏料。

顏料

4.5 橡膠增塑劑用芳香油

Eu Substance Directive 67/548/EEC將芳烴餾分歸入「致癌物」類，並且用R45（可能引發癌症）和標籤T（頭骨和骷髏頭下兩根骨頭交叉的圖案）對其進行標記。該類物質所引起的環境問題是非常明顯的。例如，在瑞典，1994年的輪胎磨損量估計在10000噸左右，也就是說相當於產生了若干噸的多環芳烴。

增塑劑供應商對更為安全的油類使用情況進行了研究：

· 不含致癌物

· 可以大量使用

· 具有競爭力

· 在橡膠加工過程中和橡膠終產物中有著良好的效果

根據研究表明，對配方進行微調從而替代原有的增塑劑是有可能的。

4.6 橡膠硫化過程中氧化鋅的還原

由於彈性體和交聯過程的多樣性，關於橡膠硫化過程中氧化鋅還原的答案並不是單一的。

A． CHAPMAN和ALL (IRC2005 & 2006) 以及 BRUGGEMANN CHEMICAL (brueggemann.com)主張：

· 在順丁橡膠的合金和SBR溶液化合物中，ZnO可以被還原為0.5phr

· 在天然橡膠或丁腈橡膠類化合物中，ZnO可以被還原為2.5phr

· 在天然橡膠，EPDM或SBR的乳狀液化合物中，ZnO不能被還原為2phr以下

· 而用矽石和炭黑增強的彈性體對於ZnO含量的降低具有不同的響應。

PYSKLO L. 和 ALL (Kautschuk Gummi Kunststoffe, Vol 59, n°6, 2006, p.328) 研究了當SBR/NR/BR混合物用來翻新卡車輪胎時，ZnO的還原量增至1phr時的情況。在硫化性質沒有發生明顯改變的同時，材料的拉伸強度和斷裂伸長率稍微有所提高。

HAMED G.R. and ALL (162è Meeting Division Caoutchouc (ACS), Pittsburgh, Communication n°121)在羧基丁腈橡膠硫化過程中三種不同的氧化鋅，它們的表面積從0.5到35m2/g。在固化流變測定的過程中，要想得到合適的轉矩，關鍵是要使用一個半固化了一段時間的高表面積的和多於3個具有適中和較小表面積的。

在硫化過程中，具有高表面積的氧化鋅並不會明顯降低鋅含量的最小值。

氧化鋅的活性可以通過下述物質進一步加強：

· 其他金屬氧化物。例如STRUKTOL ZIMAG 29/43是由29%氧化鋅，43%氧化鎂以及28%的潤溼劑和分散劑組成的。該物質被用作聚氯丁烯交聯時的催化劑。依據所需要的交聯密度，該物質的用量為4-8phr，換言之，在50%增強的化合物中鋅含量為0.6%-1.2%。

· 諸如AKTIVATOR 73 (鋅皂) and PERKALINK 900 (雙檸康醯亞胺)的抗硫化返原劑作為卡車輪胎的化合物配方時，其鋅含量要求在1%以下。

· 當十六烷基三甲基銨鹽與抗硫化返原劑一起使用時，要求其鋅含量低於0.6%。

在SBR橡膠硫化的過程中，可以使用CaO和MgO來代替ZnO，但是與此同時會降低固化率，並且可能會使固化狀態與之前有所不同。

4.7 加工過程中亞硝胺的排放

在橡膠硫化的過程中一些加速劑所進行的反應可能會在工作場所中生成亞硝胺類物質。同時該類物質也存在於終產品中。某些種類的亞硝胺類物質是禁止在工作場所中存在的，而且禁止出現在某些特定用途的橡膠中。

現在已經開發出了可以應用於許多種類的橡膠硫化過程中的具有零排放或低排放量的加速劑。例如：

· 二硫化四苄基秋蘭姆（Westco TBzTD, Benzyl Tuex……），該物質在天然橡膠（NR）、SBR橡膠以及丁腈橡膠中用作一級或二級快速固化加速劑。該物質只會排放很少或者根本不排放亞硝胺，並且該物質並不具有致癌性的同時，有著合適的焦燒時間。

· 二苄基二硫代氨基甲酸鋅（Westco ZBEC, Arazate ZnDBzC...），該物質在天然橡膠（NR）、丁基橡膠（IIR）、SBR、EPDM以及天然和合成膠乳中用作一級或二級固化加速劑。該類固化劑不但使用方便而且具有不變色、不汙染的特點。與此同時該類物質具有低亞硝胺排放量或零排放量以及合適的焦燒時間。

電線

4.8 在電線和電纜包覆中用作中和劑的鉛衍生物的取代

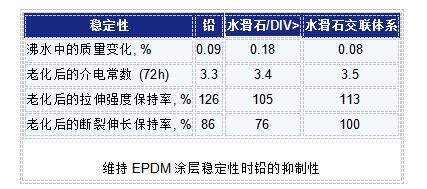

鉛通常存在於用作電線和電纜包覆的材料EPDM中，其作用是用來中和由殘留的催化劑所產生的氯離子。迫於環境制度的壓力，例如加利佛尼亞州的65號提議，正在研究用水滑石或者水滑石的交聯體系來代替鉛類穩定劑（D. KANG and All, ACS, Oct. 2003, paper 115）。表1列出了不同上述物質在沸水中的溶脹率、老化後的電學性能以及機械性能，結果表明可以用水滑石的交聯體系取代鉛類穩定劑而發揮作用。

4.9 PVC熱穩定劑用鉛的替代物

如果沒有其他限制的話，鉛穩定劑可以由鈣/鋅皂或鋇/鋅皂所取代。其中鋇/鋅皂在RoHS指令中是允許使用的。如果我們查詢SpecialChem的資料庫時，就會發現在市場上有20個穩定劑生產商（見表2）銷售100多種這種類型的穩定劑。其中有60%是鈣/鋅皂，其餘40%為鋇/鋅皂。一些生產商也銷售鋇/鈣或者鋇/鈣/鋅衍生物的組合產物，但是鈣在RoHS指令中是禁止使用的。

值得注意的是，鋅的浸出液尤其是廢水中所浸出的鋅物質會對環境造成很多威脅。一些水生生物對於非常微量的鋅都會表現出強烈的敏感度，因而一直以來水生生態系統中鋅的排放都受到了關注。以下的例子並沒有完全列舉出所有的指令、規則和草案。根據讀者自身的問題可以搜索到其他的要求。

1995年，鋅及鋅的衍生物被包括在了瑞士環保局編寫的橡膠類化學物的優先目錄裡，該類物質或是被要求由其他物質替代或者被要求對其使用進行嚴格的限制。

1995年，鋅及鋅的氧化物被列在了歐盟風險評估項目中優先化學品的二級目錄中。

自從2004年4月29日起（見國會指令 2004/73/EC，關於危險品的分類、包裝以及標記），官方認定氧化鋅是「危害環境的」，「對水生生物具有強烈的毒性，可能會對水生環境產生長期的消極影響」，並且對這類物質的使用提出了很多安全忠告。

泡沫包裝材料

4.10 聚氨酯泡沫塑料中氟氯化碳（CFC）的替代物

為了得到具有良好的絕熱性能的泡沫塑料，通常都會向聚氨酯中加入少量的揮發性材料作為發泡劑。在20世紀90年代初期之前，許多含有滷素的發泡劑，例如三氯氟甲烷（CFC-11），在實際中有著廣泛的應用。但是由於這類物質會對臭氧層造成破壞，蒙特婁議定書大大減少了它們的使用。HCFC-141b（hydrochlorofluorocarbon 1,1-dichloro-1-fluoroethane）等其他滷代烷類物質則作為替代品而臨時使用。根據關於溫室氣體的汙染綜合防治指令（IPPC）以及1997年的歐盟揮發性有機化合物指令，該類滷代烷也被逐步淘汰。到20世紀90年代末期，二氧化碳、戊烷、1，1，1，2-四氟乙烷（HFC-134a）以及1，1，1，3，3-五氟丙烷（HFC-245fa）等發泡劑部分取代了HCFC-141b等。

五、結論

許多物質由於具有致癌性、誘變性、生殖毒性；或是會對大氣、水、土壤、造成汙染，產生溫室效應，造成臭氧層破壞等而被禁止使用。禁止與否完全或部分地根據國家以及塑料、橡膠的兩類基本情況所決定：考慮到添加劑的危害而需要使用替代物作為聚合物的配方；當加工過程中有禁用物時，則需要改變加工方法。

具體的例子包括無數的礦物質和有機物，例如：石棉、多溴聯苯（PBB）、多溴聯苯醚（PBDE）、著色劑和顏料、橡膠增塑用的芳香油、橡膠硫化過程中使用的氧化鋅、橡膠加工過程中排放的亞硝胺、用作電線電纜塗層中和劑以及PVC熱穩定劑的鉛類衍生物的被取代、用作聚氨酯泡沫塑料發泡劑的氟氯化碳的被取代等等。這份數據只是列舉了一些例子，表明了這類問題的解決程度。這類問題常常是通過創新研究，以及調整環境、技術和經濟要求之間的平衡來解決的。

各位看官，總結歸總結，當你看完本文之後，應該了解，我們化學人、塑料人也都是遵守規則的，我們對那些有毒的化學物品，我們自己也都會敬而遠之；更何況假如違規，不但產品賣不出去，還可能遭到重罰傾家蕩產。過去東莞曾有玩具廠老闆因為疏於管理，被查出用了違規的化學物質，不堪重罰而跳樓自殺。隨著我們國家的管理制度、國家各級標準越來越完善，監督水平的提高，我們的塑化產品會越來越安全，越來越環保，沒有必要談塑色變，因為我們的生活離不開塑料。
