1、什麼是磚胎模

磚胎模就是用標準磚製作成模板，待有一定強度後，進行混凝土的澆築工作；

磚胎模不是每個項目必須都要有，一般圖紙不會設計磚胎模的大樣，圖紙也不會明確磚胎模的做法。

2、哪些情況下需要做磚胎模

磚胎模一般用於地下室底板側壁，由於是外防水，需要在墊層上做防水，且防水要延伸到磚胎模上，以便以後澆築完混凝土之後，防水能上翻到側壁混凝土牆上，如果底板側壁用模板的話，無法做防水，所以採用了用磚做模板的方法；

另外，在一些澆築完砼後模板無法拆除或拆除難度很大的地方也有採用磚來代替一般模板的辦法。

咱們通過現場來看看，哪些位置需要做磚胎模。

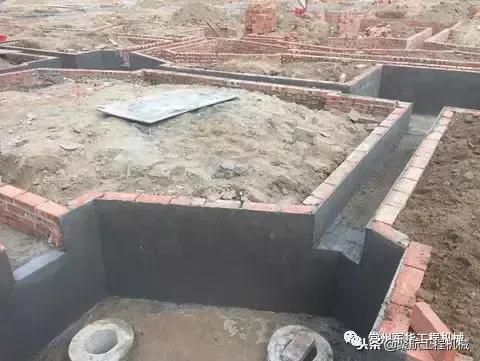

▼ 筏板位置

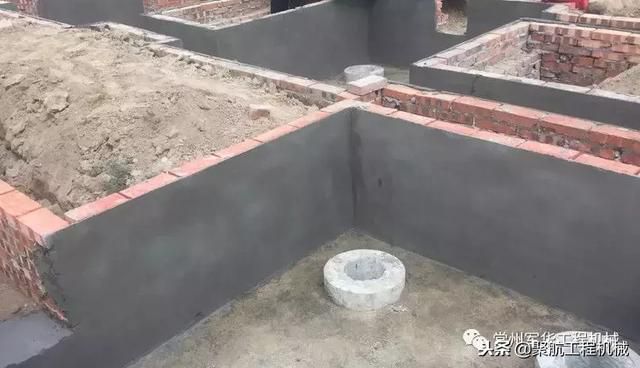

▼ 承臺梁位置

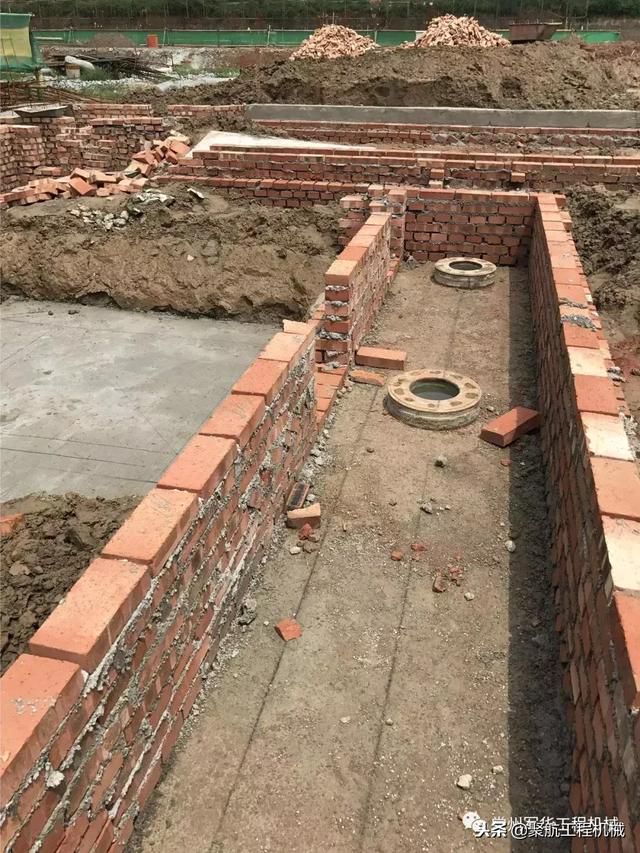

▼ 樁承臺位置

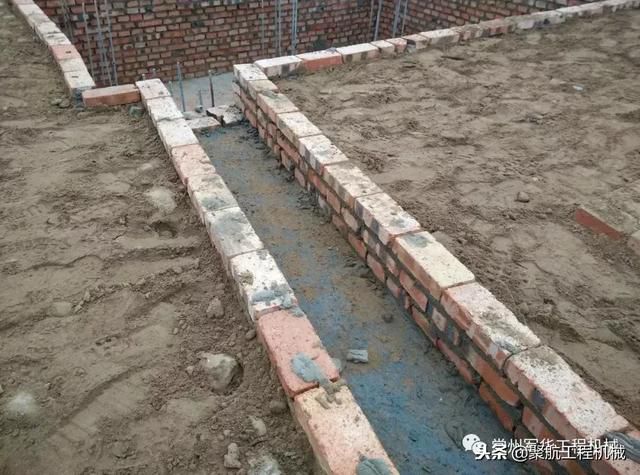

▼ 基礎聯繫梁位置

▼ 電梯井位置

▼ 集水坑位置

磚胎模的工程量計算方法

1.傳統的手算(表格算量)

適用於沒有算量模型，而且只計算磚胎模的工程量（應用場景：總包給班組算量）。這種方法統計工作量較大，需要每個位置去計算工程量，而且還要對工藝相當熟悉，哪些位置是怎麼做的？在計算的過程中大腦中要一清二楚。

列出的計算式需要很詳細，同時能夠快捷的反查計算的工程量。很多人奇怪，手算怎麼反查？

算任何工程量都要有據可依，很多朋友算完工程量過一段時間，自己都不知道工程量怎麼來的，對量的時候怎麼也想不起來，這類事情是常有的。

在算量列位置的時候一定註明清楚，按照順序一個位置一個位置算，保證不會漏掉一個磚胎模的位置。不管什麼時候都能準確的去對量（前提條件是標註很清楚）。

手算工程量相當準確，但是比較繁瑣，適合多種類型的磚胎模，適合複雜的基礎類型磚胎模，比如同一段磚胎模不同高度、厚度不一樣的情況。

除了計算磚的工程量外，還得計算磚胎模抹灰的工程量，一般磚胎模抹灰都只有內側，內側做抹灰的目的是為了內側做防水，這樣防水不會被損壞，還有一個目的就是為了防止漏漿。

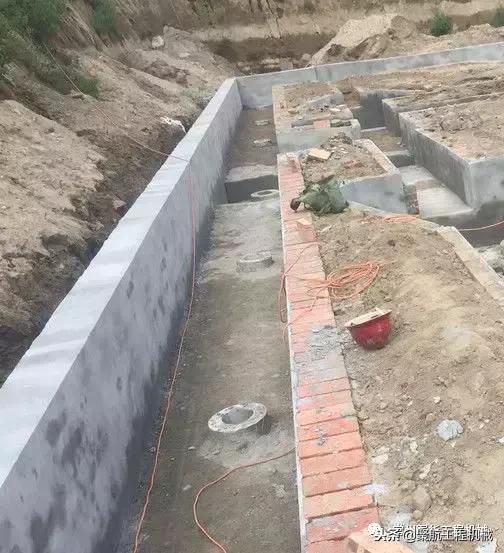

▼ 這樣的磚胎模抹灰還比較好算

如果遇到這樣的情況，千萬不要漏算了磚胎模頂部的抹灰工程量

2.軟體算量

在新版的軟體中，針對磚胎模做了很大的改變，處理磚胎模更加方便，可以靈活的調整高度，厚度等，根據實際的需要來繪製磚胎模的位置，讓我們計算的磚胎模工程量更加準確。

接下來看看我們在GTJ2018中處理磚胎模的步驟：

1）在基礎構件中新建磚胎膜構件——輸入磚胎模厚度——在屬性中調整標高

注意有4個標高，根據自己的具體高度輸入，自己去體驗下

▼ 新建過程

▼ 根據實際情況定義不同寬度的磚胎模

2）繪製磚胎模

很多人又會問，磚胎模可以識別嗎？圖紙平面圖都不會標註磚胎模，請問我們怎麼識別？很多人在用軟體算量的時候一直想著識別，就覺得快，但是不是所有構件都能識別的。

我經常分享到的是：

軟體不是萬能的，但是沒有軟體是萬萬那不能的。怎麼去運用好軟體，就看大家怎麼去理解啦，這樣才能算出你們想要的工程量。點這免費下載施工技術資料

言歸正傳如何繪製，我們通過一個動畫給大家演示一下：

根據實際工程的需要去調整標高和厚度，然後匯總就可以在報表中查看相應的工程量了，大家趕緊去嘗試下，新功能哦！

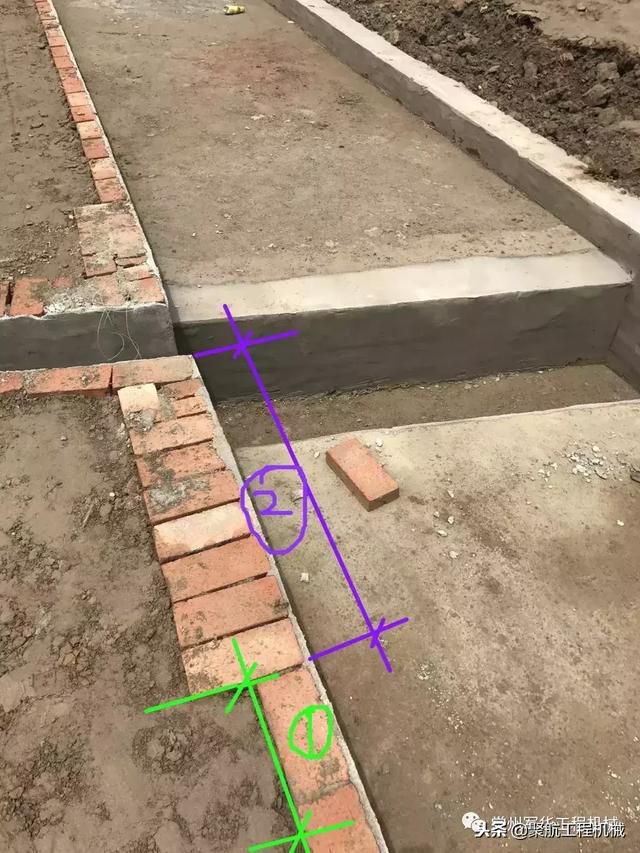

如果遇到下圖這樣的磚胎模，在同一段磚胎模中厚度不一樣怎麼處理呢？

已經把辦法給你想好了，GTJ2018現在也能處理了；

步驟很簡單：

1）定義2個磚胎模構件，圖中的A段和B段分開定義；

根據厚度、高度、標高來定義構件，方法和一般牆體定義構件的方法一樣。

2）在同一個分別繪製這2個磚胎膜構件，我們通過一個動圖來看看。

我們在做實際工程的時候，關於磚胎膜的爭議是很多的，接下來根據不同的實施階段來講講關於磚胎膜的處理方式。

磚胎模其他注意點

1.磚胎模增加了同時會影響墊層混凝土量

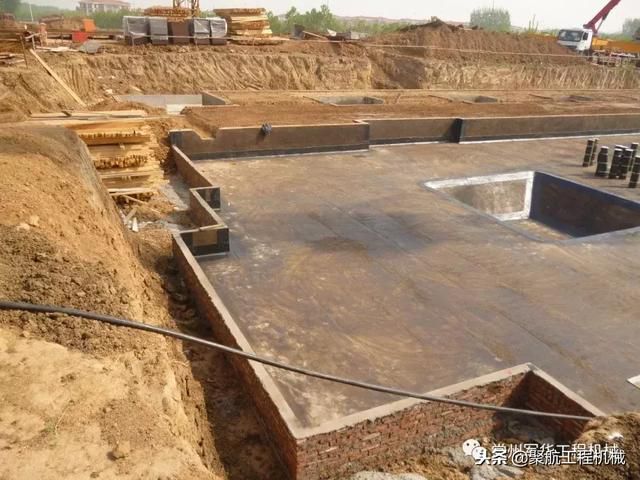

▼ 如箭頭位置

增加了磚胎模後，墊層會不會增加需要在資料中能準確的體現出來，以及土方相關量的變化，所以為什麼我建議要把資料做好，做資料是為了結算做準備。

2.基礎梁使用磚胎模施工時工作面應如何計算?工作面就影響到土方工程量。

基礎梁使用磚胎模施工時工作面寬度，應該是按照鋼筋混凝土基礎梁的外側各加300mm計算，其理由是：

1）這裡的砌磚是作為模板使用的，不是做基礎使用的。

2）砌築磚模和砌築基礎牆不一樣，砌築基礎牆需要一定的工作面，為的是保證砌築工程的砌體工程質量，而作為模板的磚胎模只是施工措施，需要施工單位自行解決如何保證施工質量的問題。

3）砌築基礎砌體完全靠留出的作業面來操作，而砌築磚胎膜時，可以利用梁的位置進行操作，也就是操作人員的手臂可以在梁的這一側作業，這樣就解決了作業面的問題，而不必留出正常砌築而必須留置的工作面。

3.磚胎模是屬於措施費還是實體費？

這個問題各省都沒有明確規定。

個人理解，應該是在措施費裡，即使是不拆除，也不構成工程實體，所謂「工程實體」就是應該是設計圖紙上的成型作品，磚胎模不在建築物各類實體構件中，不拆除，只是施工工藝造成的。
