電氣二次迴路都有哪些（二次迴路你分清楚了麼）

2023-08-04 01:28:44 1

一、二次迴路的劃分及特點

在變配電系統中，連接電氣設備的電路，分為一次迴路和二次迴路。

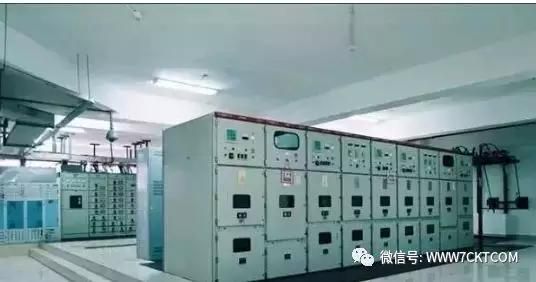

一次迴路，又稱主電路、主迴路、一次系統等。它主要由一次設備組成，包括變壓器、斷路器、負荷開關、隔離開關、熔斷器、電容器、電抗器、母線、電力電纜、架空線路、避雷器、互感器等。它主要起著轉換電壓、輸送電能、分配電能的作用，相對於二次迴路來講，它的電壓高、電流大。

二次迴路，又稱控制電路、二次接線、二次系統等。它主要由二次設備組成，包括各種繼電器、測量儀表、計量表計、控制開關、操作電源、控制電纜及控制小母線等。它主要起著監視、測量、控制、保護及發出各種信號的作用。如果一次系統為低壓 (如交流380V)，這種二次設備又稱為輔助設備。同時通過二次迴路的工作狀態反映出一次設備運行的真實情況。相對於一次迴路來講，它的電壓低、電流小。但二次設備數量多，而且二次接線遠比一次接線複雜。

將二次設備按一定順序連接起來，用來說明電氣工作原理的，稱為二次電路圖；用來說明電氣安裝接線的，稱為二次接線圖。如果一次系統為380V以下，二次電路圖和接線圖又可稱為輔助電路圖和輔助接線圖；如果主要用於電氣控制，又可稱為控制電路圖和控制接線圖。電氣一次、二次設備組成方框圖如圖所示。

電氣一次的分類

電氣一次設備根據其在生產中的作用可以分為六大類：

(1)生產和轉換電能的設備。如發電機將機械能轉換為電能、電動機將電能轉換成機械能、變壓器將電壓升高或降低等，以滿足輸配電需要。

(2)接通或斷開電路的開關電器。如斷路器、隔離開關、熔斷器、接觸器等。它們用於電力系統正常或事故狀態時，將電路閉合或斷開。

(3)限制故障電流和防禦過電壓的電器。如限制短路電流的電抗器和防禦過電壓的避雷器等。

(4)接地裝置。它是埋入地中直接與大地接觸的金屬導體及與電氣設備相連的金屬線。無論是電力系統中性點的工作接地或保護人身安全的保護接地，均同埋入地中的接地裝置相連。

(5)載流導體。如裸導體、電纜等。按設計要求，將有關電氣設備連接起來。

(6)交流電氣一、二次之間的轉換設備。如電壓和電流互感器，通過它們將一次側的電壓、電流轉變給二次系統。

電氣二次迴路小分類

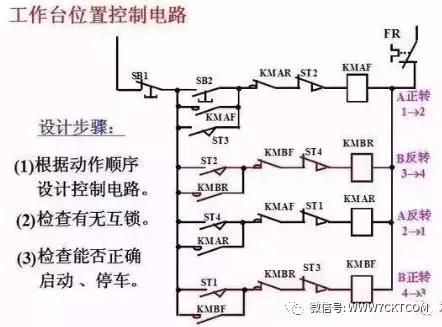

1、控制(操作)迴路：由控制開關與控制對象(如斷路器、隔離開關)的傳遞機構、執行(或操作)機構組成。其作用是對一次設備進行「合」、「分」操作。

2、調節迴路：是指調節型自動裝置。如由VQC系統對主變進行有載調壓的裝置，發電機的勵磁調節裝置。它是由測量機構、傳送機構、調節器和執行機構組成。

其作用是根據一次設備運行參數的變化，實時在線調節一次設備的工作狀態，以滿足運行要求。

3、繼電保護和自動裝置迴路：是由測量迴路、比較部分、邏輯部分和執行部分等組成。

其作用是根據一次設備和系統的運行狀態，判斷其發生故障或異常時，自動發出跳閘命令有選擇性地切除故障，並發出相應地信號，當故障或異常消失後，快速投入有關斷路器(重合閘及備用電源自動投入裝置)，恢復系統的正常運行。(說明：以上主要是指常規的電磁型繼電器等構成的保護與自動裝置)

4、測量迴路：由各種測量儀表及其相關迴路組成。

其作用是指示或記錄一次設備和系統的運行參數，以便運行人員掌握一次系統的運行情況，同時也是分析電能質量、計算經濟指標、了解系統潮流和主設備運行工況的主要依據。(說明：綜合自動化已使該迴路與三次迴路的分界點越來越模糊)

5、信號迴路：由信號發送機構和信號繼電器等構成。

其作用是反映一、二次設備的工作狀態。

6、操作電源系統：由電源設備和供電網絡組成，它常包括直流電源系統和交流電源系統。

其作用主要是給控制、保護、信號等設備提供工作電源與操作電源，供結主變冷卻、結水與結煤等動力設備，確保發電廠與變電所所有設備正常工作。

連接保護裝置的電氣二次迴路有以下幾種迴路：

(1)從電流互感器、電壓互感器二次側端子開始到有關繼電保護裝置的二次迴路(對多油斷路器或變壓器等套管互感器，自端子箱開始)。

(2)從繼電保護直流分路熔絲開始到有關保護裝置的二次迴路。

(3)從保護裝置到控制屏和中央信號屏間的直流迴路。

(4)繼電保護裝置出口端子排到斷路器操作箱端子排的跳、合閘迴路。

電氣二次是對二次設備進行研究、管理的專業。而我們所想了解的電氣二次就是這個層面上的劃分。

1、繼電保護：是電氣二次的重要方面，負責一次設備的安全保護，是一次設備安全運行的保障，俗稱「靠山」，相關設備有發變組保護、線路保護、廠用保護(站用保護)、故障錄波裝置、保護與故障信息子站(主站)。

2、電測、計量：負責對一次設備運行數據進行監測，方便相關人員監視，如變送器、電流表、電壓表、功率表等，計量用的電度表則用於節能分析和電量結算。該專業涉及到相關儀器儀表的定期校驗和維護，保證數據的真實可靠。

3、自動化：一般用於與電網調度系統相連接和信息交換的設備管理，常見的有PMU(相量測量裝置)、RTU(遠動裝置)、AVC(自動電壓控制)、電力市場、電量計費等(子站或主站)。

4、通信：負責為自動化設備數據傳輸提供通道及通道相關設備的維護、管理工作。涉及通信方式的變更、調整;主要設備有光端機、數字配線架、音頻配線架、行政\調度交換機、光纖配線架等設備。

5、自動控制：之所以獨立出來，是因為它區別於繼電保護、自動化專業又與繼電保護、自動化相關聯。如勵磁系統、變頻系統、軟啟動裝置、快切裝置本質上都屬於自動控制系統。

6、電源設備：為二次設備提供電源的設備，稱為電源設備。如110V、220V直流系統、蓄電池、UPS系統、等可稱為電源設備。

二次迴路的編號

1. 交流迴路的編號

控制、保護及信號迴路：1~399。

電流迴路：400~599。

電壓迴路：600~799。

當需要表示相序時，可在數字前冠以相別字母，新標準用U、V、W、N。常用交流迴路標號數字序列見下表。

2. 直流迴路的編號

保護迴路：01~099，對於繼電器保護迴路可在前面冠以特徵文字符號K(新標準)。

控制迴路：1~599。

勵磁迴路：601~699。

信號及其他迴路：701~999。

常用直流迴路標號數字序列見下表。
