一種橡膠製品耐磨測試用橡膠製品固定架的製作方法
2023-08-05 07:53:08 1
1.本發明涉及一種固定架，尤其涉及一種橡膠製品耐磨測試用橡膠製品固定架。
背景技術：
2.在橡膠製品生產加工完畢後，需要對其耐磨性能進行測試，現有的檢測方式在檢測時，是採用gw-008din磨耗試驗機來進行測試，而在檢測的過程中，通常需要對橡膠製品的試樣進行固定，現有方式則是運用gw-008din磨耗試驗機中的固定設備對橡膠製品進行固定。
3.gw-008din磨耗試驗機中的固定設備在對橡膠製品的試樣進行固定時，需要先將橡膠試樣塞入呈多片分布且外圈設置有螺紋的夾持件內，再操作旋轉夾持件後側的螺杆通過螺紋將試樣略微頂出，以便檢測，在頂出時需固定橡膠試樣，避免橡膠試樣位置發生偏移，隨後再運用內圈帶螺紋且螺紋與夾持件的外螺紋相配的環狀固定件套裝在夾持件中，並沿著夾持件的螺紋旋轉，以將多片夾持件相互擠壓靠攏，對試樣進行固定。
4.上述方式在進行固定時，需要依次塞入試樣、旋轉螺杆再轉入環狀的固定件，操作過程較為繁瑣，工作效率較低，且難以對大小不同的橡膠試樣進行固定，固定範圍受限。
技術實現要素：
5.有鑑於此，本發明提供一種橡膠製品耐磨測試用橡膠製品固定架，固定操作更加簡單，固定效率高，且能夠對大小不同的試樣進行固定。
6.技術方案為：一種橡膠製品耐磨測試用橡膠製品固定架，包括有固定臺和旋轉支架，固定臺一側轉動式連接有旋轉支架，還包括有調節液壓缸、電動推桿、轉環、連接件和撐起件，固定臺兩側均鉸接連接有調節液壓缸，調節液壓缸的活塞杆與旋轉支架轉動式連接，調節液壓缸的活塞杆在伸縮時能夠帶動旋轉支架沿固定臺轉動，旋轉支架兩側均連接有電動推桿，旋轉支架上設置有導向組件，導向組件上設置有轉環和連接件，連接件上通過可拆卸連接的方式連接有撐起件，撐起件與轉環的旋轉軸心相同。
7.作為更進一步的優選方案，導向組件包括有導向軌道和滑塊，旋轉支架兩側均連接有導向軌道，兩側導向軌道上均滑動式連接有滑塊，轉環轉動式連接在其中一側滑塊靠近另一側導向軌道的側面下部，連接件轉動式連接在另一側滑塊下部，兩個電動推桿的伸縮杆分別與兩側滑塊連接。
8.作為更進一步的優選方案，撐起件遠離轉環的一側為圓柱形設置另一側為錐形設置。
9.作為更進一步的優選方案，還包括有承託組件，承託組件包括有轉軸和託盤，旋轉支架上轉動式連接有轉軸，轉軸上連接有託盤，託盤能夠託住試樣。
10.作為更進一步的優選方案，還包括有驅動機構，驅動機構包括有驅動電機、連接套筒、連接軸和傳動齒輪，旋轉支架一側安裝有驅動電機，旋轉支架靠近驅動電機的一側轉動式連接有連接套筒，連接套筒內滑動式連接有連接軸，連接軸為花鍵軸，連接軸通過與連接
件滑動式連接，驅動電機與連接軸上均連接有傳動齒輪，兩個傳動齒輪相互嚙合。
11.作為更進一步的優選方案，還包括有固定機構，固定機構包括有固定夾具、調節螺杆和方形塊，連接件上連接有方形塊，連接有連接件的滑塊上滑動式連接有兩個固定夾具，兩個固定夾具分別位於方形塊兩側，連接有固定夾具的滑塊上轉動式連接有調節螺杆，調節螺杆旋轉能夠帶動兩側固定夾具相互靠近或相互遠離，兩側固定夾具相互靠近能夠夾住方形塊。
12.作為更進一步的優選方案，還包括有輔助承託組件，輔助承託組件包括有弧形齒條、驅動齒輪和彈性件，固定臺兩側均安裝有弧形齒條，轉軸兩側均連接有驅動齒輪，兩側驅動齒輪分別與兩側弧形齒條嚙合，轉軸與旋轉支架之間連接有彈性件。
13.作為更進一步的優選方案，還包括有壓制組件，壓制組件包括有氣缸和壓制板，旋轉支架上部中間安裝有氣缸，氣缸的伸縮杆上連接有壓制板，壓制板能夠壓住試樣。
14.本發明具有以下優點：1、本發明僅需操作兩個電動推桿運作，即可實現對橡膠試樣的固定，操作更加方便，且通過可拆卸的撐起件來對橡膠試樣進行固定，可以通過更換不同大小的撐起件來對大小不同的橡膠試樣進行固定。
15.2、本發明在固定好橡膠試樣後，能夠通過驅動電機運作來帶動橡膠試樣旋轉，從而使得試樣的整個外圈旋轉著進行檢測，檢測時更加全面。
16.3、本發明在能夠通過固定夾具將連接件固定，以將橡膠試樣進行固定，避免在進行耐磨測試時橡膠試樣隨著耐磨測試的摩擦帶旋轉而轉動，影響測試的結果。
附圖說明

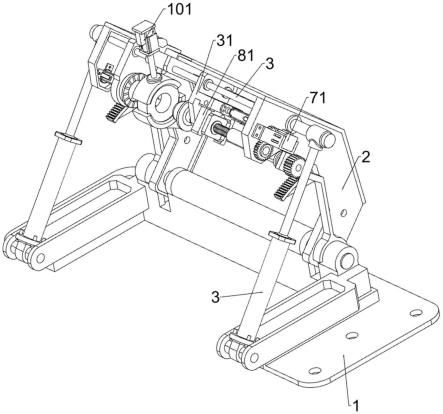

17.圖1為本發明的立體結構示意圖。
18.圖2為本發明的部分立體結構示意圖。
19.圖3為本發明承託組件的立體結構示意圖。
20.圖4為本發明驅動機構的立體結構示意圖。
21.圖5為本發明固定機構和輔助承託組件的立體結構示意圖。
22.圖6為本發明輔助承託組件的立體結構示意圖。
23.圖7為本發明固定機構的立體結構示意圖。
24.圖8為本發明壓制組件的立體結構示意圖。
25.其中：1-固定臺，2-旋轉支架，21-調節液壓缸，3-導向軌道，31-滑塊，4-電動推桿，5-撐起件，50-連接件，51-轉環，61-轉軸，62-託盤，71-驅動電機，72-連接軸，721-連接套筒，73-傳動齒輪，81-固定夾具，82-調節螺杆，83-方形塊，91-弧形齒條，92-驅動齒輪，93-彈性件，101-氣缸，102-壓制板。
具體實施方式
26.下面結合具體的實施例來對本發明做進一步的說明，還需要說明的是，除非另有明確的規定和限定，術語如：設置、安裝、相連、連接應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對於本領域的普通技術人員而言，可以具體情況理解上述術語在本發明中的具體含義。
27.實施例1
28.一種橡膠製品耐磨測試用橡膠製品固定架，如圖1-圖2所示，包括有固定臺1、旋轉支架2、調節液壓缸21、電動推桿4、轉環51、連接件50和撐起件5，固定臺1後側轉動式連接有旋轉支架2，固定臺1前側的左右兩側均鉸接連接有調節液壓缸21，兩個調節液壓缸21的活塞杆上均連接有套筒，旋轉支架2兩側上部均連接有套軸，套筒套在套軸上並與套軸轉動連接，以使調節液壓缸21的活塞杆與旋轉支架2轉動式連接，調節液壓缸21的活塞杆在伸縮時能夠帶動旋轉支架2沿固定臺1轉動，旋轉支架2左右兩側均連接有電動推桿4，旋轉支架2上設置有導向組件，導向組件上設置有轉環51和連接件50，連接件50左側通過可拆卸連接的方式連接有撐起件5，撐起件5配備有多個且大小各不相同，以便於在對大小不同的圓環形試樣進行撐起時進行更換，撐起件5與轉環51的旋轉軸心相同，撐起件5右側為圓柱形設置左側為錐形設置，撐起件5在向左移動時其錐形部分能夠伸入圓環形試樣的圓心位置並通過錐面逐漸增大以將試樣撐起，從而達到將試樣固定的效果。
29.如圖1-圖2所示，導向組件包括有導向軌道3和滑塊31，旋轉支架2左右兩側均連接有導向軌道3，兩側導向軌道3上均滑動式連接有滑塊31，轉環51轉動式連接在左側滑塊31右側下部，連接件50轉動式連接在右側滑塊31下部，兩個電動推桿4的伸縮杆分別與兩側滑塊31連接。
30.當需要對橡膠製品進行耐磨測試時，可以使用本裝置來對橡膠製品進行固定，在使用時，將本裝置的固定臺1固定至耐磨測試的摩擦工作檯處，隨後可以將圓環形的試樣放置在撐起件5與轉環51之間，隨後啟動兩側電動推桿4伸縮杆伸長帶動兩側滑塊31相互靠近，兩側滑塊31相互靠近帶動轉環51和撐起件5相互靠近，轉環51移動後抵住試樣左側，撐起件5移動後伸入試樣內並通過其錐面部分將試樣撐起，以將試樣固定，如此，就能夠使用本裝置進行固定，並且在固定時，僅需控制電動推桿4運作即可，操作時更加方便，當需要進行耐磨性能測試時，啟動調節液壓缸21伸縮杆縮回帶動旋轉支架2朝前側轉動，從而帶動試樣與摩擦件接觸，即可進行耐磨測試，當需要對不同大小的橡膠製品試樣進行固定時，可以將撐起件5卸下，再將合適大小的撐起件5裝上即可。
31.實施例2
32.在實施例1的基礎之上，如圖3所示，還包括有承託組件，承託組件包括有轉軸61和託盤62，旋轉支架2上轉動式連接有轉軸61，轉軸61上連接有託盤62，託盤62位於撐起件5與轉環51之間，託盤62能夠託住試樣，以便於撐起件5對試樣進行固定。
33.在進行對試樣固定前，可以將試樣放置在託盤62處，等待固定，無需人工一直手持試樣，便於操作，當需要進行耐磨性能測試時，可以轉動轉軸61帶動託盤62轉動，使得託盤62與試樣轉動時的移動軌跡脫離即可。
34.如圖4所示，還包括有驅動機構，驅動機構包括有驅動電機71、連接套筒721、連接軸72和傳動齒輪73，旋轉支架2右側安裝有驅動電機71，旋轉支架2右側轉動式連接有連接套筒721，連接套筒721內部設置有花鍵槽，連接套筒721內滑動式連接有連接軸72，連接軸72為花鍵軸，連接件50內右側開設有花鍵槽，連接軸72通過花鍵槽與連接件50和連接套筒721滑動式連接，驅動電機71與連接軸72上均連接有傳動齒輪73，兩個傳動齒輪73相互嚙合。
35.在對試樣進行摩擦檢測時，可以啟動驅動電機71通過傳動齒輪73驅動連接套筒
721旋轉，連接套筒721旋轉帶動連接軸72轉動，連接軸72轉動通過連接件50帶動撐起件5轉動，撐起件5轉動能夠帶動試樣旋轉，以使試樣在檢測時能夠旋轉，從而使得試樣的整個外圈旋轉著進行檢測，檢測時更加全面，如橡膠是做汽車輪胎等用途，也能夠模擬橡膠試樣在工作時的摩擦性能。
36.如圖5和圖7所示，還包括有固定機構，固定機構包括有固定夾具81、調節螺杆82和方形塊83，連接件50右側連接有方形塊83，右側滑塊31右側上滑動式連接有兩個固定夾具81，兩個固定夾具81分別位於方形塊83上下兩側，右側滑塊31上轉動式連接有調節螺杆82，調節螺杆82為雙向螺杆，調節螺杆82兩側分別與兩側固定夾具81螺紋連接，調節螺杆82旋轉能夠帶動兩側固定夾具81相互靠近或相互遠離，調節螺杆82後側設置有旋鈕，以便於轉動調節螺杆82，兩側固定夾具81相互靠近能夠夾住方形塊83，用於將連接件50固定。
37.在對橡膠試樣進行檢測時，能夠轉動調節螺杆82帶動兩側固定夾具81相互靠近夾住方形塊83，以將方形塊83固定，從而通過連接件50將撐起環固定，也能夠將試樣固定，避免在對實驗檢測時試樣受到耐磨測試的摩擦帶影響發生轉動，而影響檢測結果。
38.如圖5和圖6所示，還包括有輔助承託組件，輔助承託組件包括有弧形齒條91、驅動齒輪92和彈性件93，固定臺1左右兩側均安裝有弧形齒條91，轉軸61左右兩側均連接有驅動齒輪92，兩側驅動齒輪92分別與兩側弧形齒條91嚙合，轉軸61在移動時能夠通過弧形齒條91與驅動齒輪92之間的嚙合旋轉，轉軸61與旋轉支架2之間連接有彈性件93。
39.初始時，彈性件93為壓縮狀態，在旋轉支架2向前轉動時，驅動齒輪92會通過弧形齒條91旋轉，從而帶動轉軸61轉動，使得託盤62與試樣轉動時的移動軌跡脫離，當驅動齒輪92轉動至與弧形齒條91脫離時，彈性件93恢復原狀，由於有彈性件93的作用，能夠為轉軸61施加阻力，以使轉軸61不會復擺，避免轉軸61帶動託盤62復擺影響對試樣的檢測，旋轉支架2在向後轉動復位時，則能夠通過驅動齒輪92與弧形齒條91之間的嚙合帶動轉軸61反向轉動復位。
40.如圖8所示，還包括有壓制組件，壓制組件包括有氣缸101和壓制板102，旋轉支架2上部中間安裝有氣缸101，氣缸101的伸縮杆上連接有壓制板102，壓制板102與託盤62處於同一豎直線上，壓制板102向下移動能夠壓住試樣。
41.在需要控制撐起件5復位將試樣鬆開前，可以啟動氣缸101驅動壓制板102向下移動與託盤62配合壓住試樣，隨後再控制撐起件5向右移動復位與試樣脫離，如此，就能夠在撐起件5復位時將試樣固定，避免撐起件5在復位帶著試樣一起移動。
42.以上所述，僅為本發明的具體實施方式，但本發明的保護範圍並不局限於此，任何熟悉本技術領域的技術人員在本發明揭露的技術範圍內，可輕易想到變化或替換，都應涵蓋在本發明的保護範圍之內。因此，本發明的保護範圍應所述以權利要求的保護範圍為準。
