透視講解（收藏這一篇透視基礎教學）

2023-08-09 11:33:18

透視（Perspective）指在平面或曲面上描繪物體空間關係的方法，是美術基礎的一大重點。在繪畫中，對透視知識的了解必不可少，處理好物體的透視關係是設計師應具備的繪畫基本技能之一。

因此，只有掌握了透視法則，才能輕鬆畫出具有合理透視關係的產品效果圖。同時，透視法則也可以看做是調整畫面視覺效果的有利工具。

今天，數藝君就給大家介紹幾種好用的透視技巧，幫助大家更好的掌握這一重要的繪畫技巧。

一點透視

一點透視又稱作平行透視（Parallel perspective），是透視學中一種簡單的透視法則。一點透視僅有一個滅點（Vanishing point），如下圖所示，方體與畫紙、地面平行，方體的三組稜線中，有兩組與視線呈垂直或平行狀態，另一組則消失於滅點。

一點透視成像圖

在產品表現中，表達方式各有不同。就透視而言，有一點透視、兩點透視等展示產品的方式。一點透視在某些特定的情況下能表現出產品的最佳效果。

下圖是一個很好的案例。用一點透視表現出來的藍牙耳機，完美地展示了其頂部的弧線以及整個造型的輪廓特點。

藍牙耳機效果圖

1 側視圖

（1）電吹風

下圖是電吹風一點透視的手繪效果圖。在這樣的視覺效果下，一點透視直觀地展現了電吹風的外形輪廓以及其優美的曲線造型。

電吹風鉛筆線稿圖

（2）耳溫槍

下圖是耳溫槍的一點透視手繪效果圖。左側是產品的鉛筆線稿圖，利用簡潔的線條將產品的結構表現出來，注意線條的輕重把握；右側是產品的馬克筆上色效果圖，根據鉛筆稿的結構線有規律地將顏色塗上。

耳溫槍手繪效果圖

2 一點透視效果圖

留意過商場產品陳列方式的讀者會發現，大部分產品會以側面向顧客展示。如本例中的車載吸塵器、運動鞋和電鑽，它們會將具有代表性的側面展示給消費者，來吸引他們的注意。

（1）車載吸塵器效果圖

車載吸塵器

（2）運動鞋效果圖

專賣店裡的鞋子都是呈側面展示。消費者試穿鞋子時，會在鏡子前面側著腳觀察鞋子，因為鞋子側面的狀態是最能體現其特點的，如下圖所示。

運動鞋

（3）電鑽效果圖

電鑽

兩點透視

兩點透視即物體在視平線上有左右兩個滅點，同時，物體面對畫紙的兩個面與畫紙底邊呈一定角度，所以也叫成角透視（Angular perspective）。

在產品手繪表現中，兩點透視是一種常見的透視法則。在大部分情況下，它可以很好地展示出產品的外形輪廓與造型特點。

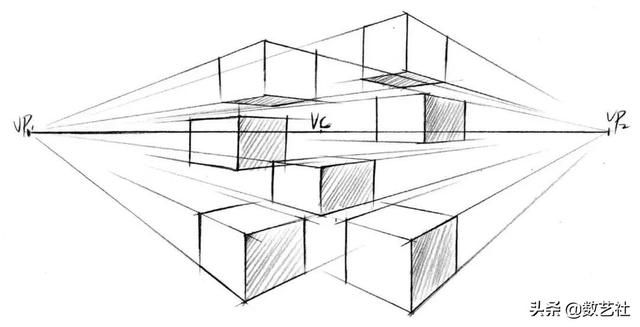

下圖是兩點透視的成像圖。在練習透視時，這樣的成像圖是最好的練習內容。首先在視平線上定好左右兩個滅點，在畫透視小方塊時，大腦和手部肌肉需同時進行記憶，增強對透視的敏感度。

兩點透視成像圖

在室內手繪表現中，這種空間透視方法能反映出建築體的正側兩面，輕鬆表現出建築物的體積感，使畫面效果更加自由、活潑，如下圖所示。

兩點透視作圖法

1 成角透視

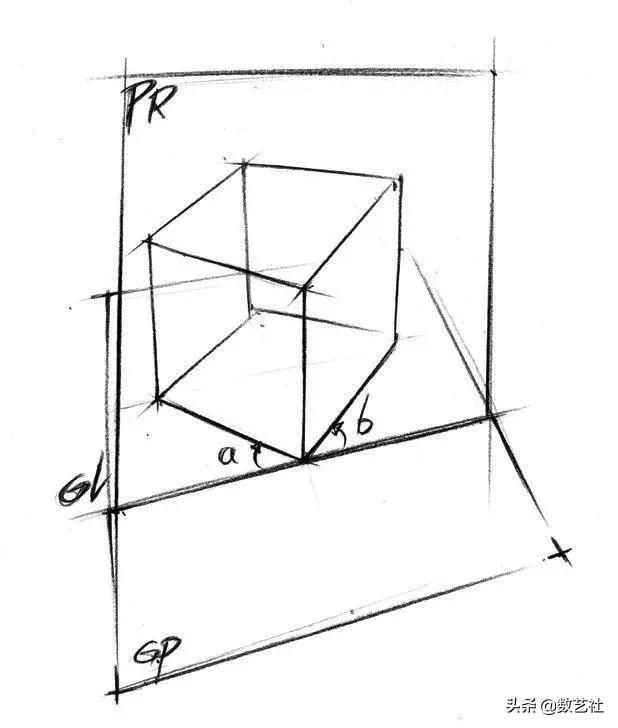

個立方體任何一個面均不與畫面平行（即與畫面形成一定角度），但是它垂直於畫面地平線。方形物體的兩組面與透視畫面的夾角之和（∠a ∠b）為90度，如下圖所示。

成角透視解析圖

用成角透視來表現產品是比較常見的，如智能探測器、刷卡器、咖啡機等。

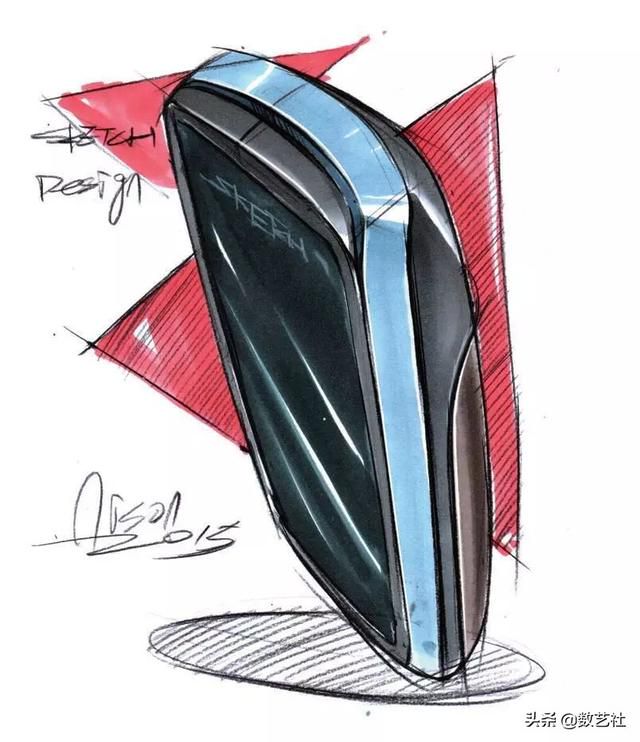

SKETCH 智能探測器

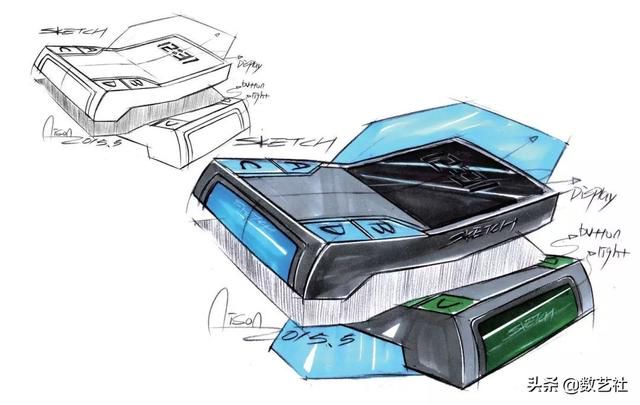

刷卡器

咖啡機

2 兩點透視效果圖

相對於一點透視，兩點透視可以更全面、更豐富地展示產品的外觀造型，同時其視角會使人感到視野寬闊，視覺衝擊力強。

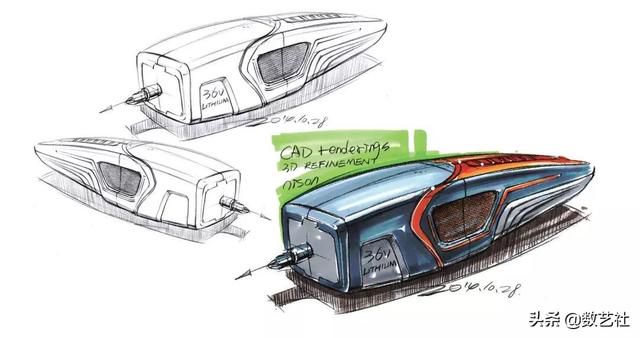

（1）戶外點火器

戶外點火器

（2）可攜式電動螺絲刀

透視的強弱與效果成正比，在用兩點透視表現產品外觀造型時，四分之三側面的視角是非常常見的，表現效果好。

可攜式吸塵器

三點透視

三點透視又稱斜角透視，物體沒有一條邊或面與畫面平行，相對於畫面，物體是傾斜的。在兩點透視的基礎上，所有垂直於地平線的延伸線都聚集在一起，形成第三個滅點。三點透視適合表現高大宏偉的建築，仰視建築有開朗之感；俯視建築有深邃之感。

在產品設計手繪表現中，某些時候會用到三點透視，三點透視表現更具誇張性和戲劇性，但如果角度和距離選擇不當，會失真變形，下圖是三點透視成像圖。

三點透視成像圖

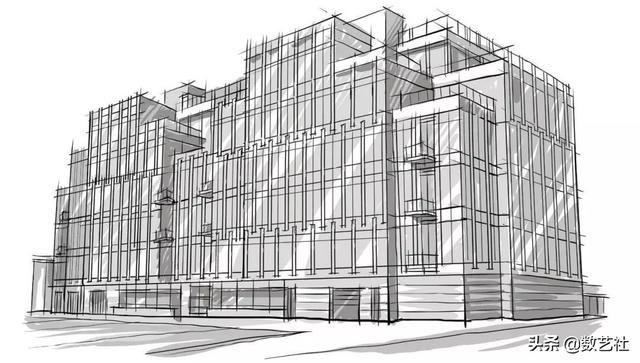

高層建築，無論是攝影還是手繪表現，都會選取三點透視法來表現，因為三點透視的表現效果相對誇張和強烈，可以突出建築高大雄偉的特點。下圖是一幅用SketchUp繪製的建築手繪圖。

建築手繪圖

1 幾何體

下圖的幾何體組合利用三點透視表現法，透視感強烈，展現了產品的局部特寫。

三點透視幾何體

2 智慧型手機

懸掛在半空中的智慧型手機，利用三點透視表現法，使整個產品顯得厚重、踏實。

智慧型手機

3 圓柱體

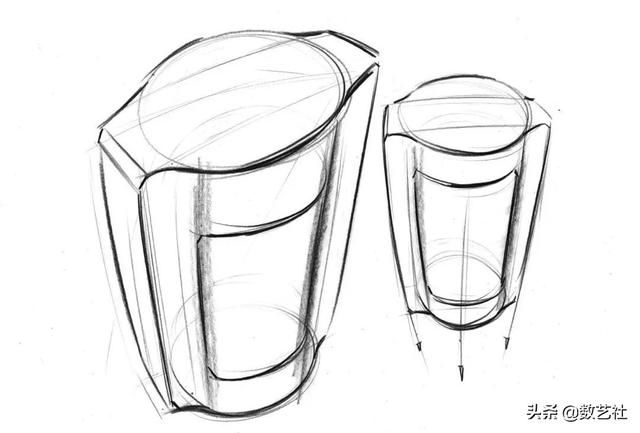

下圖是三點透視的柱體練習圖，將透視誇張表現，強化效果。

三點透視柱體練習
