防止變頻器輸出端子腐蝕的簡易設備的製作方法

2023-07-18 21:38:21 3

本實用新型涉及一種變頻器設備，尤其涉及防止變頻器輸出端子腐蝕的簡易設備。

背景技術：

變頻器是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器主要由整流、濾波、逆變、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠內部IGBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的，另外，變頻器還有很多的保護功能，如過流、過壓、過載保護等等。隨著工業自動化程度的不斷提高，變頻器成為大部分工廠生產不可缺少的一部分。所謂越精密的設備其要求生存的條件越苛刻，變頻器供電及輸出都為380V交流三相電。其結構輸入端有三個端子，輸出端同樣有三個端子，而變頻器散熱風扇的位置安裝在變頻器櫃位置的最下方。當其安裝於具有較多的灰塵或具有酸性腐蝕氣體的生產環境時，灰塵或酸性氣體會隨著變頻器風扇進入變頻器內部，經過輸入輸出三相端子，再經過變頻器內部電路板，最後從上方散熱口帶走熱量。由於三相端子都帶電，對灰塵及酸性腐蝕氣體具有一定的吸附能力，經過一段時間，灰塵或酸性腐蝕氣體在三相端子間聚集，最終會被擊穿，導致相間短路，燒毀變頻器內部電路板，經現場分析，當在變頻器輸入端擊穿，造成短路時，只會導致其上端斷路器跳停，不會對變頻器本身造成損傷；當在變頻器輸出端擊穿，造成短路時，會導致變頻器內部電路板瞬間電流過大，將其燒毀，造成設備事故。

技術實現要素：

根據以上技術問題，本實用新型提供防止變頻器輸出端子腐蝕的簡易設備，包括變頻器外殼、輸入端子、輸出端子、輸入端散熱風扇、輸出端散熱風扇、輸入電路板、輸出電路板、散熱口，其特徵在於：還包括簡易擋風絕緣板，所述變頻器外殼上側設置有散熱口，所述變頻器外殼內側設置有輸入電路板，所述輸入電路板下側安裝有輸入端子，所述變頻器外殼內側設置有輸出電路板，所述輸出電路板位於輸入電路板側方，所述輸出電路板下側安裝有輸出端子，所述輸出端子下方設置有簡易擋風絕緣板，所述變頻器外殼下側設置有輸入端散熱風扇，所述變頻器外殼下側設置有輸出端散熱風扇，所述輸出端散熱風扇位於輸入端散熱風扇側方，所述輸出端散熱風扇位於簡易擋風絕緣板下側。

本實用新型的有益效果為：本實用新型對傳統的變頻器進行了改進，改進前充分論證,不影響元器件工作性能前提下，在輸出端散熱風扇與輸出端子間增加了簡易擋風絕緣板，這樣可以防止灰塵或酸性腐蝕氣體經過輸出端子進入變頻器內部的輸出電路板，造成變頻器輸出端子腐蝕，簡易擋風絕緣板材質為絕緣塑料，絕緣塑料具有電氣絕緣性能，用該材料製成的簡易擋風絕緣板，製作方便，結構簡單，具有良好的擋風效果，是一種良好的防止變頻器輸出端子腐蝕的簡易設備；本實用新型操作簡單，經濟實惠，且具有很好的現場使用效果。

附圖說明

圖1為本實用新型主視示意圖。

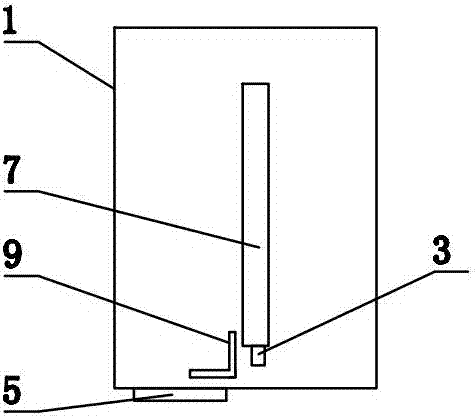

圖2為本實用新型側視示意圖。

具體實施方式

根據圖1～圖2所示，對本實用新型進行進一步說明：

如圖，變頻器外殼-1、輸入端子-2、輸出端子-3、輸入端散熱風扇-4、輸出端散熱風扇-5、輸入電路板-6、輸出電路板-7、散熱口-8、簡易擋風絕緣板-9。

實施例1

本實用新型為防止變頻器輸出端子腐蝕的簡易設備，包括：變頻器外殼1、輸入端子2、輸出端子3、輸入端散熱風扇4、輸出端散熱風扇5、輸入電路板6、輸出電路板7、散熱口8、簡易擋風絕緣板9，變頻器外殼1上側設置散熱口8，變頻器外殼1內側設置輸入電路板6，輸入電路板6下側安裝輸入端子2，變頻器外殼1內側設置輸出電路板7，輸出電路板7位於輸入電路板6側方，輸出電路板7下側安裝輸出端子3，輸出端子3下方設置簡易擋風絕緣板9，變頻器外殼1下側設置輸入端散熱風扇4，變頻器外殼1下側設置輸出端散熱風扇5，輸出端散熱風扇5位於輸入端散熱風扇4側方，輸出端散熱風扇5位於簡易擋風絕緣板9下側。

實施例2

使用時，打開變頻器外殼1，將簡易擋風絕緣板9安裝在輸出端子3和輸出端散熱風扇5之間，關閉變頻器外殼1,此時帶有灰塵或酸性腐蝕氣體的氣流被簡易擋風絕緣板9阻隔，無法經過輸出端子3、輸出電路板7，不會腐蝕輸出端子3或燒毀輸出電路板7，氣流通過輸入端散熱風扇4進入變頻器外殼1，流經輸入電路板6、輸出電路板7，通過散熱口8排出，輸入電路板6、輸出電路板7運行時產生的熱量也隨氣流從散熱口8排出。

以上所述僅是本實用新型的優選實施方式，應當指出的是，對於本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進，這些改進也應視為本實用新型的保護範圍。
