示波器的使用方法圖解（示波器你們用過嗎）

2023-07-28 23:18:53 1

示波器全名為陰極射線示波器。它是觀察和測量電信號的一種電子儀器。

示波器的作用是什麼

示波器的作用無可取代，它一直是工程師設計、調試產品的好幫手。但隨著計算機、半導體和通信技術的發展，示波器的種類、型號越來越多，從而使示波器的作用得到詳細的劃分。

1、廣泛的電子測量儀器;

2、測量電信號的波形（電壓與時間關係）;

3、測量幅度、周期、頻率和相位等參數;

4、配合傳感器，測量一切可以轉化為電壓的參量（如電流、電阻、溫度磁強等）

5、示波器的作用-測量電壓

利用示波器所做的任何測量，都是歸結為對電壓的測量。示波器可以測量各種波形的電壓幅度，既可以測量直流電壓和正弦電壓，又可以測量脈衝或非正弦電壓的幅度。更有用的是它可以測量一個脈衝電壓波形各部分的電壓幅值，如上衝量或頂部下降量等。這是其他任何電壓測量儀器都不能比擬的。

6、示波器的作用-測量時間

示波器時基能產生與時間呈線性關係的掃描線，因而可以用螢光屏的水平刻度來測量波形的時間參數，如周期性信號的重複周期、脈衝信號的寬度、時間間隔、上升時間（前沿）和下降時間（後沿）、兩個信號的時間差等等。

雙蹤示波器測量步驟

第一步 通電前將灰度、聚焦電位器和掃描速度及衰減電位器調至最左端.

第二步 打開電源開關通電預熱三至五分鐘。

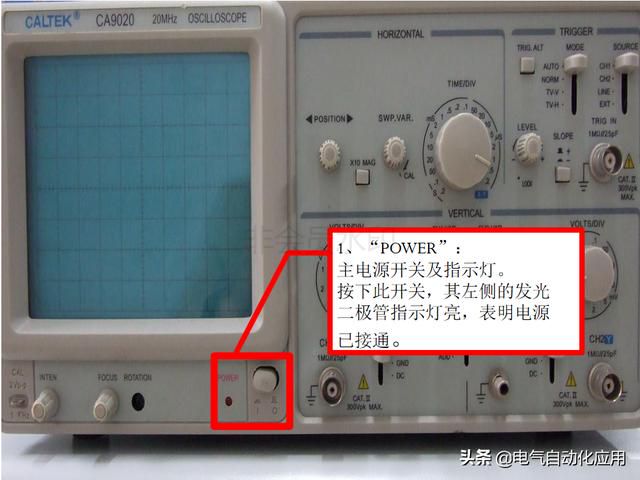

按下電源開關」POWER」，指示燈亮

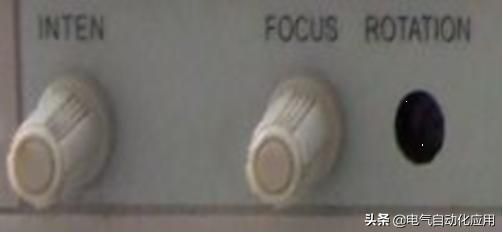

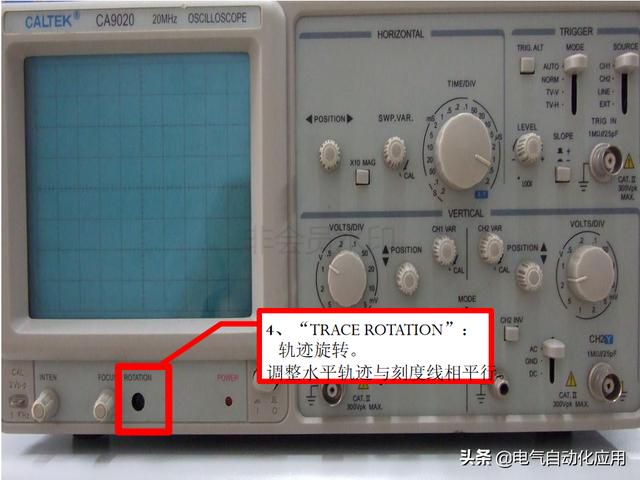

第三步 慢慢將灰度旋鈕順時針調至螢光屏上亮點可見.緩慢調節聚焦旋鈕，使亮點圓而細。 調節掃描速度旋鈕，使亮點變成一條水平亮線。如果出現偏斜，就用小一字螺絲刀輕輕調節掃描水平線校正微調電位器，使之水平。

第四步 示波器方波校正

在示波器的CH1或CH2埠連上示波器探頭，將探頭掛在校正信號輸出端（CAL），適當調節掃描速度和衰減旋鈕，使屏幕上出現清晰可見的方波。

第五步 測 量 參 數

1、電壓測量

⑴. 直流電壓測量步驟：

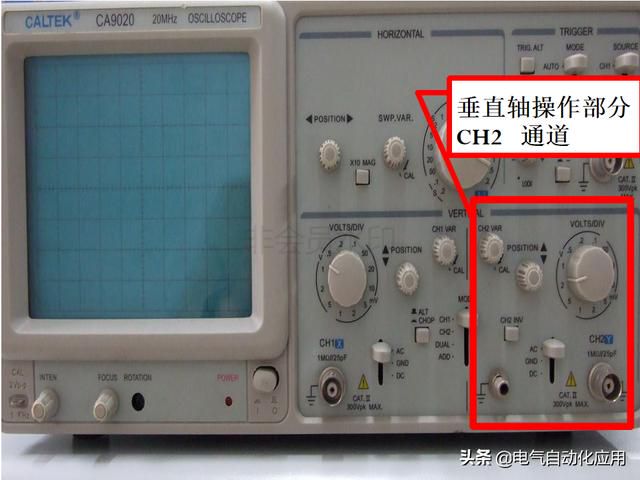

a、將待測信號送至（CH1或CH2)輸入端

b、將輸入耦合開關（AC-GND-DC)扳至「GND」位置，顯示方式置「AUTO」

c、旋轉「掃描速度」開關和輝度旋鈕，使螢光屏上顯示一條亮度適中的時基線

d、調節示波器的垂直位移旋鈕，使得時基線於一水平刻度線重合，此線的位置作為零電平參考基準線

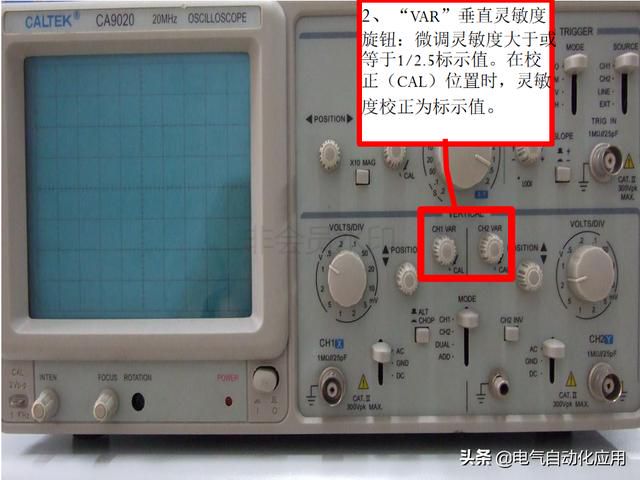

e、把輸入耦合開關置於「DC」位置，垂直微調旋鈕置「CAL」位置（順時針到頭），此時就可以在螢光屏上按刻度進行讀數了

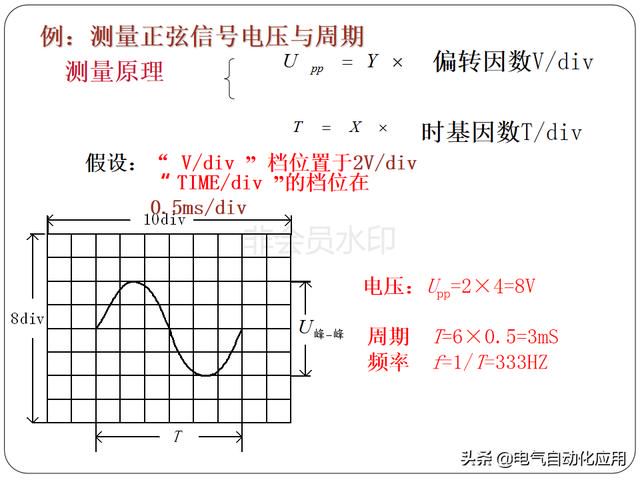

⑵. 交流電壓測量步驟：

a、將待測信號送至（CH1或CH2)

輸入端

b、把輸入耦合開關置於「AC」位置

c、調整垂直靈敏度開關（V/div)於適當位置，垂直微調旋鈕置「CAL」位置（順時針到頭）。

d、分別調整水平掃描速度開關和觸發同步系統的有關開關，使螢光屏上能顯示一個周期以上的穩定波形

e、計算P-P值

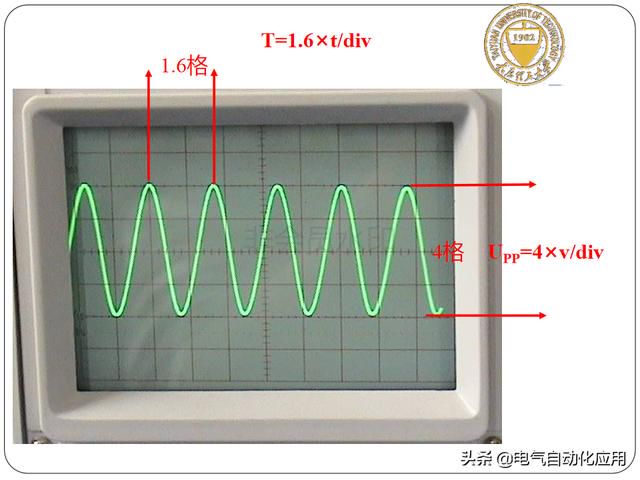

2、時間測量

a、將待測信號送至（CH1或CH2)輸入端

b、調整垂直靈敏度開關（V/div)於適當位置，使螢光屏上顯示的波形幅度適中

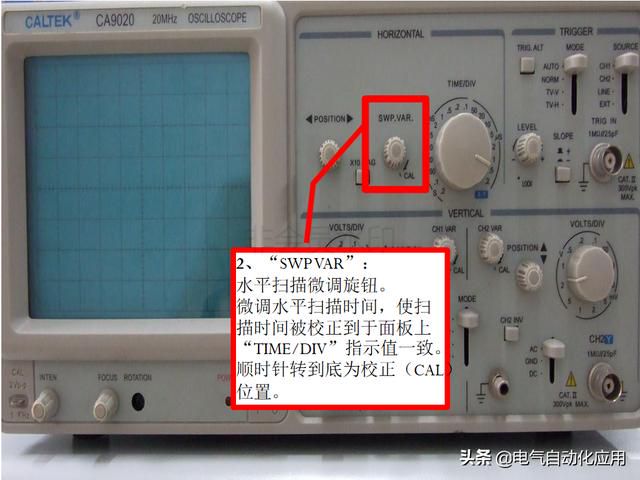

c、選擇適當的掃描速度，並將掃描微調置「校準」位置，使被測信號的周期佔有較多的格數

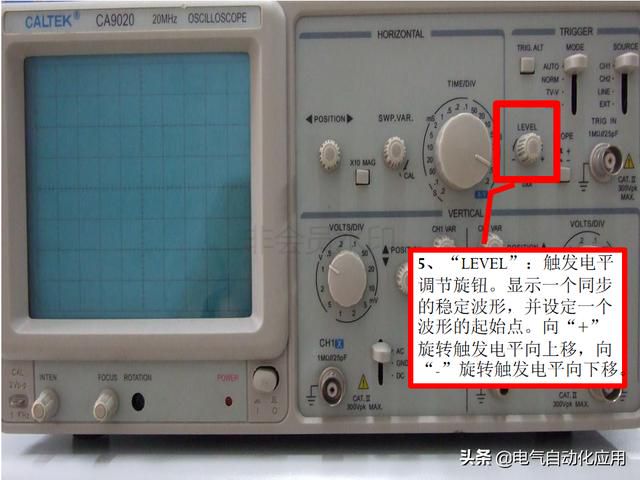

d、調整「觸發電平」或觸發選擇開關，顯示出清晰、穩定的信號波形

e、記錄被測兩點間的距離（格數)

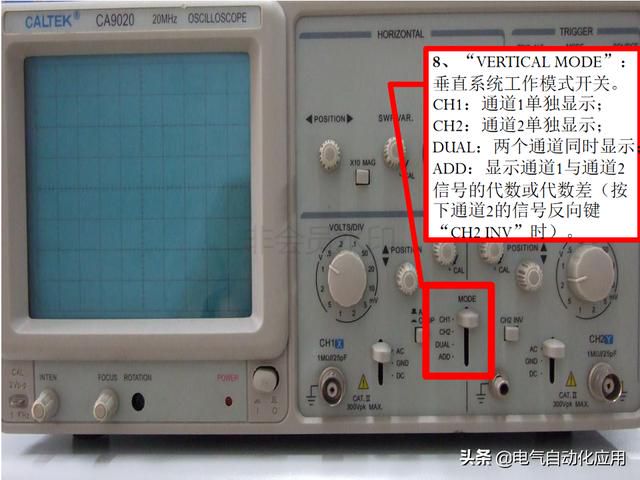

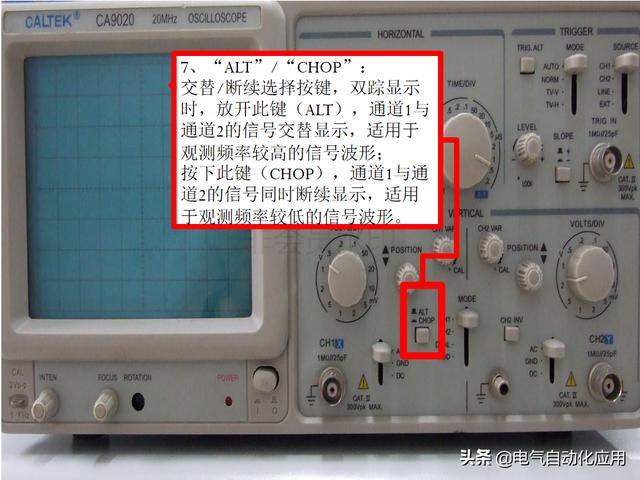

雙蹤示波器的正確調整與操作

示波器的正確調整和操作對於提高測量精度和延長儀器的使用壽命十分重要。

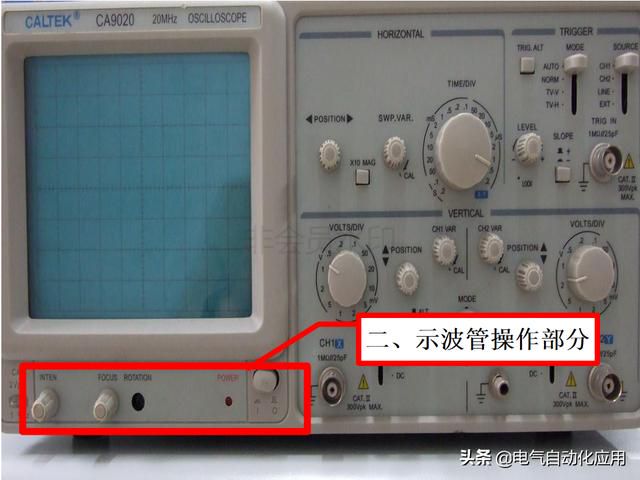

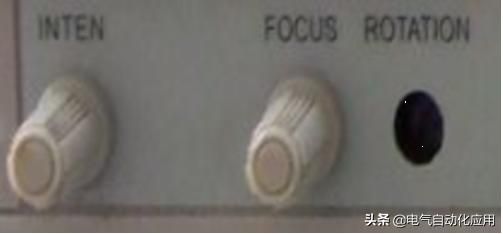

（1）聚焦和輝度的調整

調整聚焦旋鈕使掃描線儘可能細，以提高測量精度。掃描線亮度（輝度）應適當，過亮不僅會降低示波器的使用壽命，而且也會影響聚焦特性。

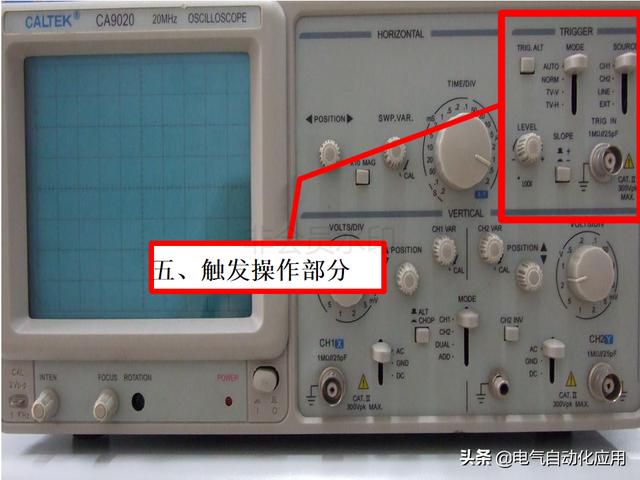

（2）正確選擇觸發源和觸發方式

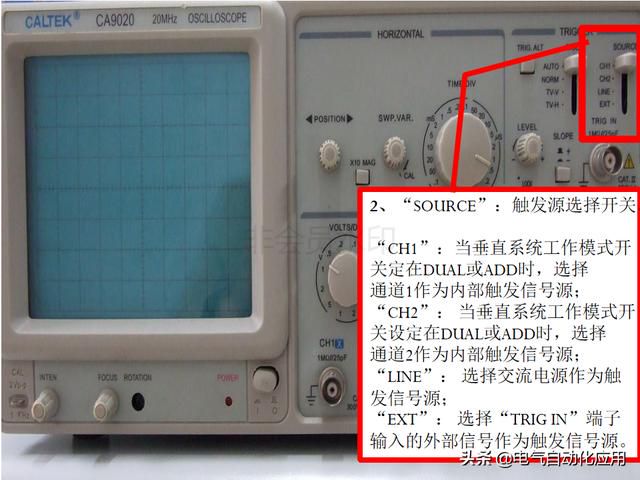

觸發源的選擇：如果觀測的是單通道信號，就應選擇該通道信號作為觸發源；如果同時觀測兩個時間相關的信號，則應選擇信號周期長的通道作為觸發源。

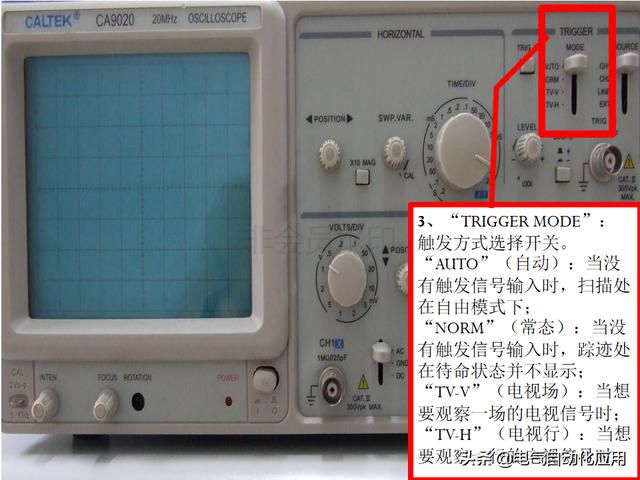

觸發方式的選擇：首次觀測被測信號時，觸發方式應設置於「AUTO」，待觀測到穩定信號後，調好其它設置，最後將觸發方式開關置於「NORM」，以提高觸發的靈敏度。當觀測直流信號或小信號時，必須採用「AUTO」觸發方式。

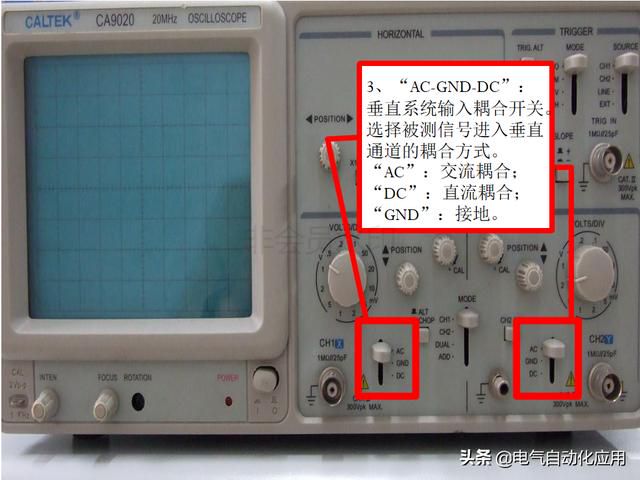

（3）正確選擇輸入耦合方式

根據被觀測信號的性質來選擇正確的輸入耦合方式。一般情況下，被觀測的信號為直流或脈衝信號時，應選擇「DC」耦合方式；，被觀測的信號為交流時，應選擇「AC」耦合方式。

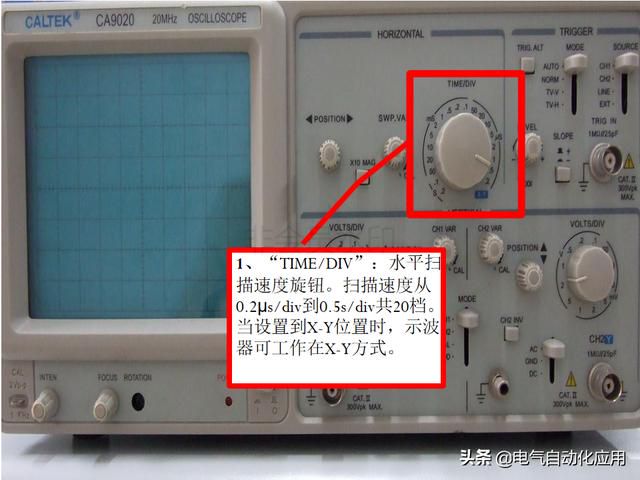

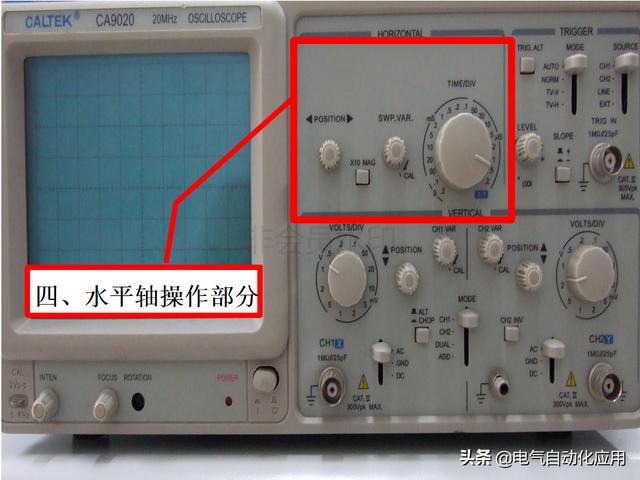

（4）合理調整掃描速度

調節掃描速度旋鈕，可以改變螢光屏上顯示波形的個數。提高掃描速度，顯示的波形少；降低掃描速度，顯示的波形多。顯示的波形不應過多，以保證時間測量的精度。

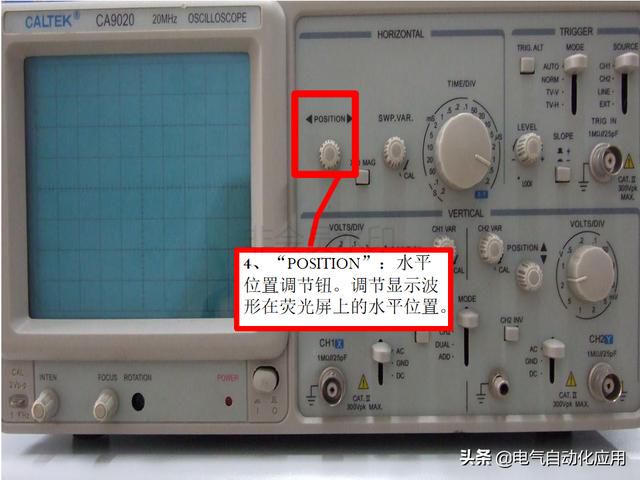

（5）波形位置和幾何尺寸的調整

觀測信號時，波形應儘可能處於螢光屏的中心位置，以獲得較好的測量線性。正確調整垂直衰減旋鈕，儘可能使波形幅度佔一半以上，以提高電壓測量的精度。
