戶外一體機櫃圖解（終於把戶外一體化機櫃搞懂了）

2023-07-28 18:37:36 3

（一）前言

隨著人們對網絡需求的日益提高，也要求運營商對網絡的發展和覆蓋要求日益深入。越來越多的室外建站從單純的邊際網，逐步擴大到城區、道路覆蓋等等，有效解決盲區覆蓋、緩解區域通信壓力等問題。同時，有線網絡的寬帶提速，直接帶來了接入網(模塊局)下沉， 也掀起了戶外站點的大量建設需求。

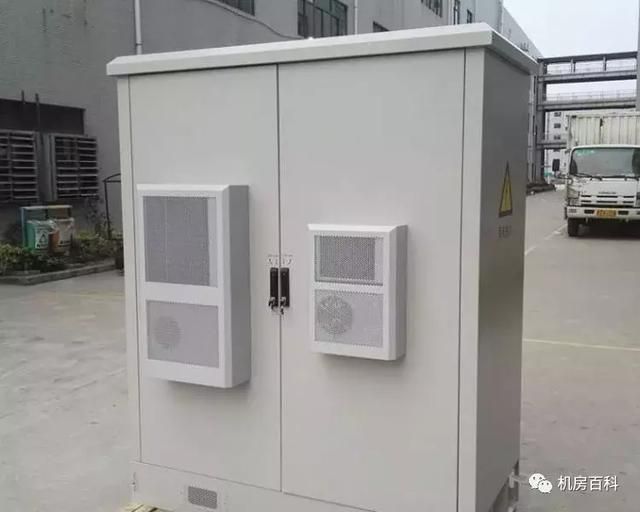

室外一體化機櫃是指機櫃需直接處於自然環境中，一般是由金屬或非金屬材料製成的，具有良好的性能，如防塵、防水、電磁屏蔽、密封保護及設備環境溫度調控等，不允許非操作者進入操作的櫃體。室外機櫃可用於多種情況：無線基站收發器、電源/後備電源供給、有線接入網的遠端設備，也可作小區的中心機房。

由於要抵抗各種自然災害，保證設備正常工作，室外機櫃在製作工藝上更為考究，有良好的耐腐蝕、抗衝擊等功能，易通機櫃是深圳專業機櫃廠家，可生產多種類型的機櫃，產品種類豐富，還可以根據用戶的需求，進行機櫃定製，產品性能保證，並且由於是廠家直銷，在價格上具有很大的優勢。

（二）室外一體化節能機櫃產品簡介

室外一體化節能機櫃是一款安全、可靠、防盜性能較強、噪音低、散熱效果好、佔用空間小的好產品。此產品還有一特點就是可以滿足快速建站，把產品輸送到站點，把三個艙體安裝完成後，把電源線與預留好端子對接，電源，熱交換器，空調，等設備就可以使用，無需現場安裝布線。一體化機櫃適合在室外境，如公路邊、公園、樓頂、山區、平地安裝的機櫃，機櫃內可安裝基站設備、電源設備、蓄電池、溫控設備、傳輸設備及其他配套設備或為以上設備預留安裝空間及換熱容量，能為內部設備正常運行提供可靠的機械和環境保護的機櫃。一體化機櫃由蓄電池櫃、電源櫃、設備櫃組成，充分利用每個機櫃內部可用空間。戶外機櫃選址時選擇通風較好的區域，安裝於空曠地帶或樓面上，儘量不要安裝於居民樓道內或居民房間內，以免影響通風散熱效果，以及設備運行行噪音擾民;安裝時必須有可靠的槽鋼底座或水泥墩座，遠離低洼地帶及高粉塵區域，有合格的接地排。

（三）一體化機櫃主要內部功能作用及特點詳解

1.室外一體化機櫃內部按功能劃分成設備艙和蓄電池艙。

（1）設備倉：設備倉分布在機櫃的右側，和蓄電池倉用隔板分開，便於設備空間的隔熱。

（2）蓄電池倉：用於安裝蓄電池，機櫃的外部的板材上貼有保溫棉，以達到保溫效果。機櫃也配有遮陽罩，以達到防曬防水的效果。櫃體設有排氣裝置，可釋放蓄電池產生的危害氣體。

（3）進風設備尺寸：基站用一體化戶外機櫃採用標準尺寸機櫃，標準機櫃尺寸。

2.主要特點

（1） 箱體具有防塵、防曬、防雨等特點，全方位適應戶外環境；

（2） 設備倉櫃體採用通風散熱；

（3）蓄電池櫃採用半導體製冷方式(路邊型機櫃無此配置)；

（4） 每個機櫃都裝有直流-48V的照明燈具；

（5）機櫃具感應能力和環境監控功能，能實現電源掉電、電源故障、門禁、溫度、溼度、煙霧、水浸、蓄電池電壓等告警並上傳；

（6） 機櫃布局合理，線纜引入、固定和接地等操作便利，維護方便。電源線、信號線和光纜 都有獨立的進線孔，不會相互幹擾；

（7） 機櫃內所使用的線纜都採用阻燃性材料；

（8）體積小，具有選址、施工簡單的優勢，OLT戶外一體化機櫃可適用於小區地下停車場、樓道、樓頂、綠化帶等場景。採用模塊化設計，安裝非常簡單，2-3個人即可輕鬆完成設備固定和安裝；

（9）機櫃高度集成，具有綠色環保，降低運營成本的優勢，整個機櫃可設計為單艙體和雙艙體，在①寬1600mm*深800mm*高1800mm、②寬1100mm*深650mm*高1700mm、③寬800mm*深800mm*高1800mm（三種結構）的空間內，集成了OLT主設備、嵌入式開關電源（整流模塊）、後備電池、散熱系統、ODF光配等部分。成本低，功耗小，可大幅度降低運營成本；

（10）模塊化設計，具備高可靠性，維護簡單的優勢。

（四）室外一體化機櫃的分類

室外一體化機櫃分為單艙戶外一體化機櫃、雙艙戶外一體化機櫃和三艙戶外一體化機櫃。

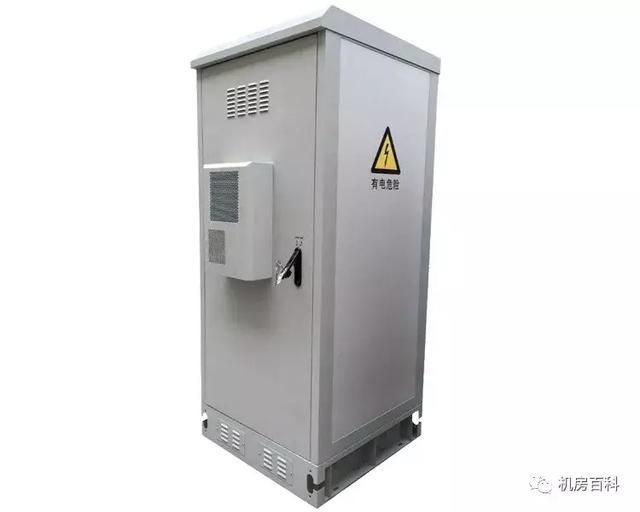

1.單艙戶外一體化機櫃

單個櫃體配置形式:機櫃內分不同功能艙體，由設備艙 電池艙組成。通常況下，設備艙採用熱交換型或是風冷型方式，電池艙可根據實際使用地點的氣候條件，選擇直通 風或採用半導體製冷以及空調製冷等方式。

2.雙艙戶外一體化機櫃

兩個櫃體拼櫃的配置形式:機櫃內分不同功能艙體，-一個櫃體由設備艙 電池艙組成，另外-一個櫃體為BBU櫃。設備艙- -般採用熱交換或風冷方式(根據設備的使用情況也有採用空調製冷的方式)，BBU可以採用風冷或是熱交換方式。

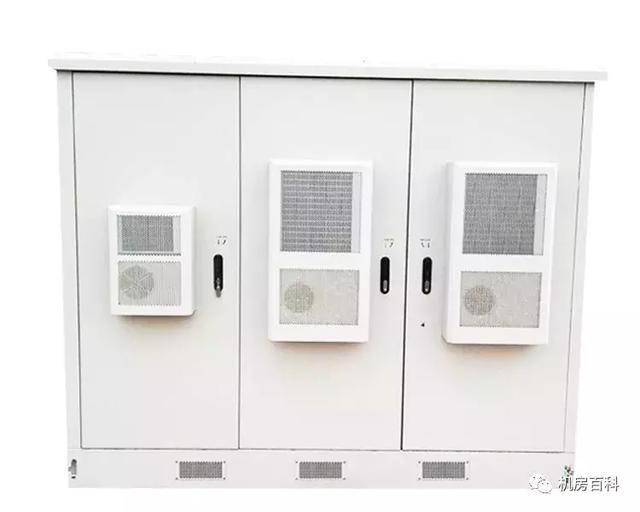

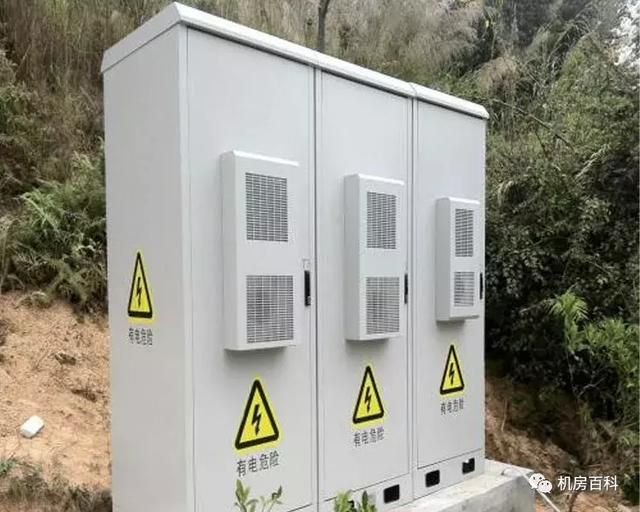

3.雙艙戶外一體化機櫃

對於GSM網、3G網等雙網共用基站或站點的建設模式，由於站點容

量較大的原因，-般採用三個櫃體拼櫃的方式進行。通常採用設備櫃1 設備櫃2 電池櫃組成。設備艙一般採用熱交換或是風冷型方式，電池艙採用半導體製冷以及空調製冷等方式。

（五）室外一體化機櫃的組成

由機櫃體、OLT主設備、嵌入式直流電源系統、配電單元、機櫃空調散熱系統、UPS電源、後備蓄電池組、ODF光配單元、動環監控單元、機櫃照明系統等組成。

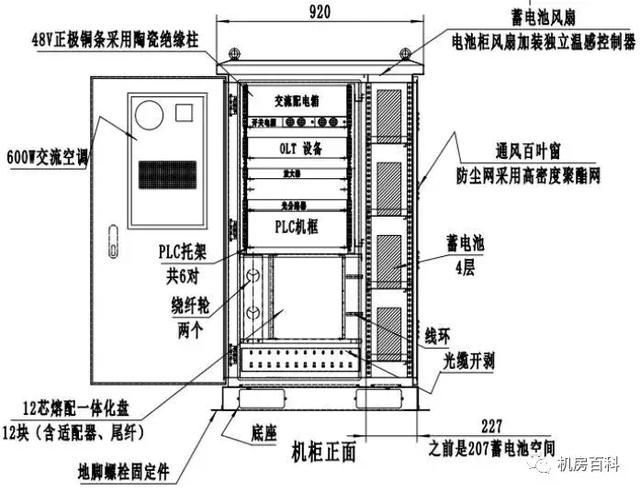

（1）OLT機櫃體：OLT一體化機櫃外尺寸為①寬1600mm*深800mm*高1800mm、②寬1100mm*650mm*1700mm、③寬800mm*深800mm*高1800mm（三種結構），櫃體採用整體拼裝結構，由外板厚度為1.5mm以及內板厚度為0.8mm的鍍鋅板衝壓而成。分為設備艙和ODF光配艙，設備艙為19英寸和21英寸兼容的機架，可兼容兩種尺寸的OLT主設備安裝，同時，具備動環監控單元、配電單元、嵌入式直流電源系統的安裝空間。左側上部為設備艙和下部電池艙，能滿足主要設備及150Ah/12V以下蓄電池4節；右側為ODF的安裝空間；

（2）OLT主設備：可兼容19英寸和21英寸標準尺寸的OLT主設備安裝。

嵌入式直流電源系統：採用48V60A、90A的直流電源系統，並在電源系統上提供機櫃監控的集成和輸出。具備電池組的監控埠；

（3）配電單元：配電單元提供了油機/市電互鎖輸入開關、移動油機防水接口、B C級防雷模塊、直流輸出空氣開關、交流輸出空氣開關、維護插座等；

（4）空調散熱系統：採用交流壓縮機空調和輔助風機進行散熱，一般採用500W/1500W製冷量的空調搭配輔助風扇組成散熱系統。

蓄電池組：提供150Ah/12V以下蓄電池4節安裝空間，滿足單臺OLT設備續航時長3小時以上。

（5）動環監控單元：提供門禁、水浸、煙霧、市電異常、溫度異常告警，並使用RS485接口上聯OLT主設備將監控信號上傳至動環系統。

（6）ODF光配單元：集成12芯、24芯、36芯、48芯、72芯、144芯、288芯、576芯FC-FC調度架，用於外線光纜的成端和設備側尾纖的成端。

（7）4.UPS電源：一般選用2KW或者3KW的UPS電源。

（8）機櫃照明：每個獨立的艙提供一套48V/220V LED燈照明，當櫃體門打開時即可出發LED燈開啟。

（六）主要技術性能指標

1.使用條件:環境溫度:-40℃~ 60℃;環境溼度:≤95﹪( 40℃時);大氣壓力:70kPa~106kPa;

2.材料:熱浸鋅板

3.表面處理:脫脂、除鏽、防鏽磷化(或鍍鋅)、噴塑;

4.機櫃承重≥600㎏。

5.箱體防護等級:IP55 級;

6.阻燃:符合GB5169.7 實驗A要求;

7.絕緣電阻:接地裝置與箱體金工件之間的絕緣電阻不小於2X104M /500V(DC);

8.耐電壓:接地裝置與箱體金工件之間的耐電壓不小於3000V(DC)/1min;

9.機械強度:各表面承受垂直壓力>980N，門打開後最外端承受垂直壓力>200N。

(七）一體化機櫃系統解決方案

1、可靠的UPS電源配電系統，不間斷為IT設備保駕護航，可以定製更高可靠性系統架構(UPS冗餘備份)，滿足不同用戶的需求；

2、配置櫃式空調，保證IT設備運行在穩定合理的溫溼度環境中，空調採用一體化設計，無需安裝室外機，冷凝水在機櫃內自動蒸發，配有應急排水功能，保障系統安全可靠；

3、長壽命的壓縮機和EC風機，保障系統長時間穩定運行；

4、採用全密封設計，內外兩個循環系統，能應用在各種惡劣的室內環境中，無需再單獨建立機房；

5、應急通風系統，當空調故障不能運行時，機櫃前頂部應急送風模塊進行往下送風，機櫃後頂部應急排風模塊進行往外排熱風動環監控系統實時監控各設備運行狀況，及時發現異常，排出隱患，協助定位故障點，縮短事件處理時間；

6、定製化服務。可以根據客戶需求，為客戶提供豐富的選配件和定製化服務。系統全部設計採用模塊化，售後服務一站式，快速解決。（來源機房百科）
