國產半自動步槍結構圖(國慶閱兵新型自動步槍深度解析)
2023-07-28 08:38:09 1
標準槍管長度的國產新槍
新槍公開後,大多數人的第一感覺是漂亮!新槍看起來太漂亮了!這裡面當然有造型設計的改進、加工工藝的改進、表面處理的改進等因素。但是不知道大家有沒有注意,其中結構設計帶來了不小的貢獻。這篇文章我們就來談談新槍的結構設計。

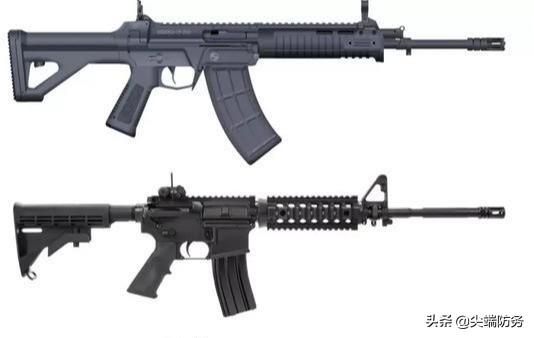

新槍和M16系列步槍的共同點是槍身中部非常緊湊
新槍之所以看起來非常漂亮的關鍵是槍身中部非常緊湊,也就是機匣高度比較低而且比較短,這和M16的設計風格非常相似。要想做到這一點並不容易。首先槍機的復進簧不能在槍管上方,因為這會增加機匣高度和長度,所以復進簧要放在槍託裡。這樣整槍的機匣部分高度就比較低,長度也比較短,造型設計就會比較美觀,但是代價就是槍託不可摺疊,最多只能伸縮。

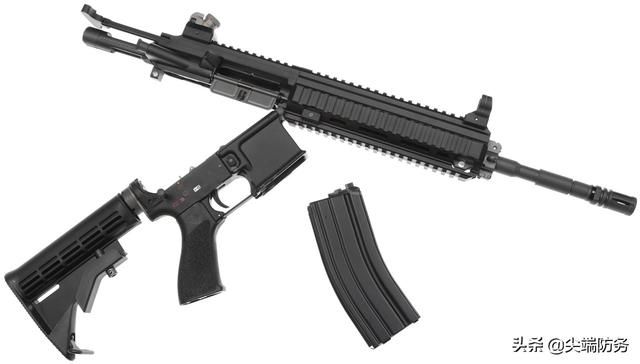

HK416
這樣設計還有一個問題就是擊錘要切入槍機軸線,簡單的說槍機中間要有開槽,方便擊錘迴轉進入擊打撞針,因為撞針必然在槍管軸線上。這樣做也是要儘量壓縮機匣高度。

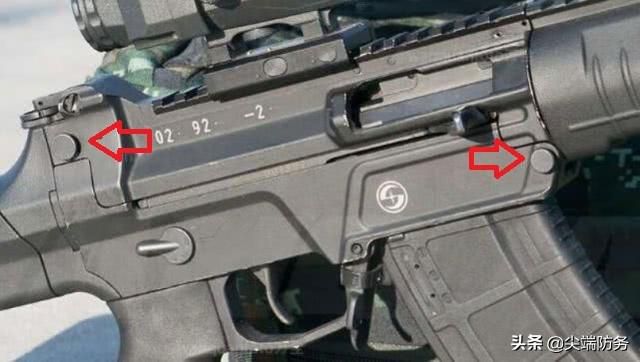

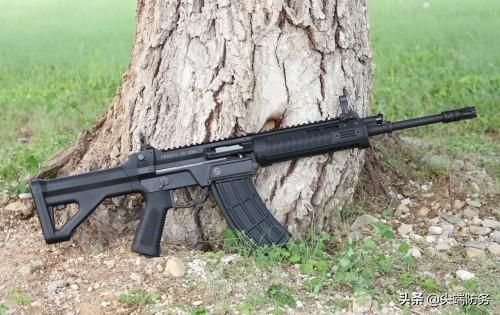

箭頭所指是機匣上的兩個分解銷
從新槍的照片上可以看到,新槍在彈匣插口前方和照門座的下方各有一個分解銷,這樣的設計就意味著,新槍採用的是上機匣設計,即機匣上側面封閉,下側開口,槍機安裝在上機匣裡。下機匣裡是發射控制機構,彈匣也是插在下機匣裡的。以上這些共同的設計選擇就決定了國產新槍在結構上和M16必然有很多相似之處。或者也可以說新槍借鑑了M16的很多長處,本民工並不反對拿來主義,好的就應該果斷拿來,但是好處要學壞處就別學了。像槍託雖然可以伸縮但不能摺疊,人機功效得以有不小的提高,但是代價似乎有點大,不太值得。

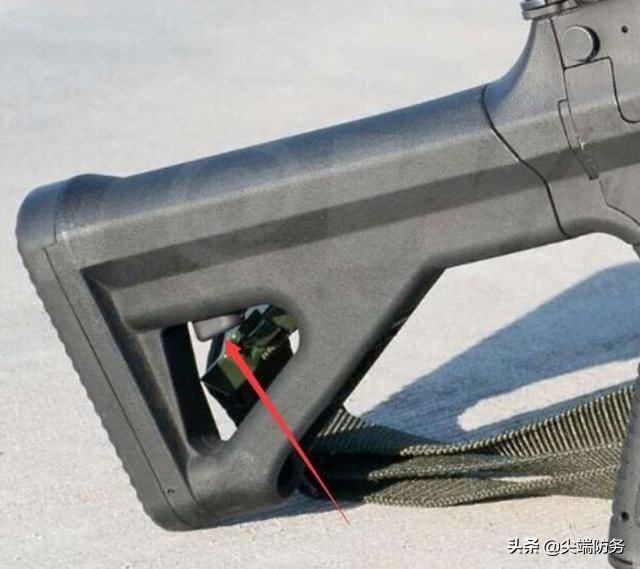

新槍採用伸縮槍託 箭頭所指為調整槍託長度的按鈕
新槍和M16不同點還在於自動方式的差別,M16採用的是氣吹式自動方式,而新槍採用的應該是活塞短行程的導氣式自動工作方式。在自動步槍常用的自動工作方式中,活塞短行程的導氣式是最為理想的的自動工作方式,工作比活塞長行程的導氣式平穩,可靠性超過氣吹式。即使在西方國家,活塞短行程的導氣式的優點近些年也得到了廣泛認可。比如美國海軍陸戰隊就採購了HK416,這個其實就是活塞短行程版的M4。氣吹式的主要缺點就是火藥氣體直接進入槍機,當然也容易在機匣內擴散開,會帶來火藥殘渣。另外高溫氣體在槍機和機匣內衝刷會迅速蒸乾潤滑油,產生積炭,還會產生氣體過量問題。這些都會影響槍的可靠性。我國95系列槍族槍族用的就是活塞短行程自動方式,已經積累了豐富的經驗,沒必要再改成其他自動方式。
新槍機匣頂部採用了全長的皮卡汀尼導軌

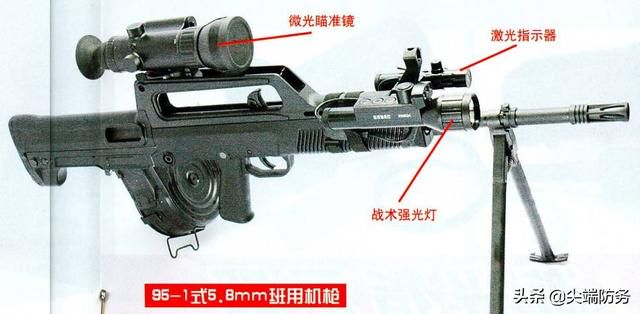

新槍在結構設計上的創新還包括通用戰術導軌的採用。95系列班用槍族雖然也想在這方面作出突破,但是終究沒能徹底走出這一步。95-1班用槍族提把頂部導軌還是傳統的燕尾槽設計。準星座側面勉強安排了兩個小導軌條,但是因為護木太短,裝了附件之後影響握持護木。
95-1瞄具和附件的人機工程設計仍然有問題
此次新槍改進得比較徹底。護木上下左右都有戰術導軌。新槍機匣頂部採用了全長的皮卡汀尼導軌,方便安裝光學瞄準具,因為是全長,完全可以串聯安裝夜視儀和白光瞄具。新槍的護木兩側和下方都有短的皮卡汀尼導軌。照片上護木側面看不到導軌條是因為被拆掉了,只剩下兩個螺絲孔。

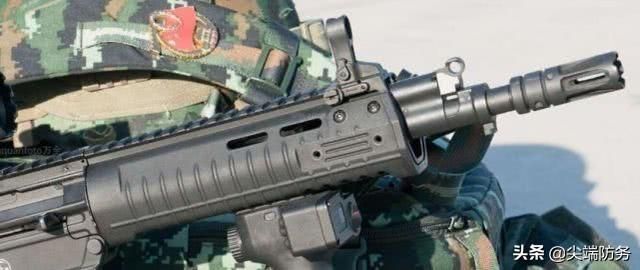

新槍護木上下左右都有戰術導軌
通用戰術導軌的採用讓新槍的功能擴展能力有了很大提高,可以安裝使用各種瞄具和附件,大大提高了新槍的環境適應能力。不過其實仍然有很大改進餘地,我們知道皮卡汀尼導軌的優點是通用性好,有大量的廠家研製了種類豐富的各種瞄具和附件可供選擇。但是皮卡汀尼導軌最大的缺點是導軌頂部的橫槽是兩側開通的,造成導軌兩側直線度不好,這會影響瞄具的重複裝卡精度。另外從圖上看,新槍的護木是雙層結構,裡層可能是金屬材料。這樣設計可能是考慮避免護木溫度過高,裡層用金屬材料隔開。但這樣設計增加了重量,其實可以考慮用外層塑料做承力結構,內層採用薄的金屬內襯來隔熱,這樣重量就不會太高。護木頂部雖然是全長皮卡汀尼導軌,但是分為兩端,前面一段是塑料的。從照片上看護木與槍管是不接觸的,採用的是浮動槍管設計。這一設計的好處是可以提高射擊精度,因為不會因為握持護木的位置和力量大小而影響槍管的受力狀況。
本民工建議對皮卡汀尼導軌進行改進,就是保留皮卡汀尼導軌的橫截面外輪廓不變,導軌頂部不要開橫槽,而是沿縱向開槽,並且向下開成通孔。外觀類似與M-LOK導軌上的通孔。當然開孔尺寸和間隔也可以重新設計。如果開孔和M-LOK一樣還可以兼容M-LOK標準的瞄具和附件,原來皮卡汀尼導軌的瞄具也可以兼容,因為皮卡汀尼導軌使用的工作面都在截面外輪廓線上。導軌側面沒有橫槽切斷,直線度就會比較好,有利於提高瞄具的重複裝卡精度。而且上下開通孔以後有利於槍管散熱也有利於減小結構重量。
新槍的光學瞄具
新槍一個重大改進是標配了光學瞄具,機械瞄具成了備用瞄具。新光學瞄具的放大倍率在3-4倍,設計特點是頂部旋鈕周圍有透明的集光部件,可以收集光線用以照明瞄具內部的分劃。我國以往的班用槍族雖然設計時也配備了光學瞄具,但是實際上裝備是以機械瞄具為主的,光學瞄具只是選擇性裝備的。雖然近些年部隊越來越重視,光學瞄具裝備也越來越普遍,但原來的設計是不完善的。
光學瞄具的普及實際上填補了一個重要空白。用機械瞄具射擊時,在一兩百米內命中率還是比較高的,但是超過三百米後命中概率就迅速下降了,到四五百米就基本靠碰運氣了。我軍雖然非常善於將人的能力發揮到極致,但是仍然無法從根本上改變這一局面。近些年發生的一些戰爭表明,在沙漠、高原山地作戰,平均的交火距離還是很遠的,所以美軍就非常重視五百碼距離射擊訓練。我軍近些年也意識到這一訓練的重要性,也加強了這方面的訓練。但是如果沒有光學瞄具的配合,這一距離上的火力其實只是空白而已。

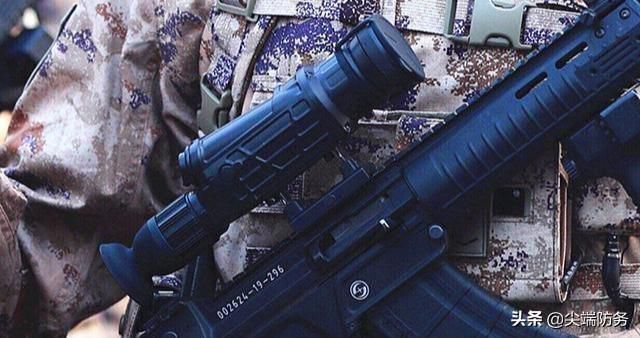

高德紅外的IR5118輕型熱成像瞄具
除了白光瞄具之外,新槍還可以配備熱成像瞄具。配套的是高德紅外的IR5118熱成像瞄具。該型紅外瞄準鏡採用非致冷焦平面陣列。既可以在黑夜使用,也能夠穿透煙霧雨雪等探測目標,可以持續工作9個小時,具備自動/手動亮度調節,自動倍率放大。可以用於300米內對單兵目標的觀察和瞄準。圖像可以高清顯示,採用OLED顯示屏。並且可以通過無線網絡傳遞圖像。應該是單兵作戰信息系統的重要組成部分。
新槍採用了外觀類似於馬蓋普的彈匣
新槍採用了新的彈匣,外觀類似於馬蓋普的彈匣,增加了餘彈檢查孔,可以查看彈匣剩餘彈藥數量。從已經公開的照片來看,測試階段新槍用的還是95-1的塑料彈匣。這也從側面說明新槍用的還是5.8毫米彈藥,而且彈藥的外形輪廓和原5.8毫米彈藥保持了一致。原來95的彈匣飽受詬病,被戲稱一捏扁。而且老95槍族無空倉掛機功能可能也與此有關。可能當時材料技術水平有限,採用的塑料剛度不足,設置空倉掛機機構故障率太高。但其實這在工程上是很容易解決的,即使彈匣口強度不足,也完全可以採用分體設計。彈匣抱彈口用金屬件以保證剛度,提高供彈可靠性,也可以保證空倉掛機功能的正常工作。彈匣身用塑料件以減輕重量。彈匣底蓋用金屬件以提高耐磨能力。這樣所有問題都能有效解決。

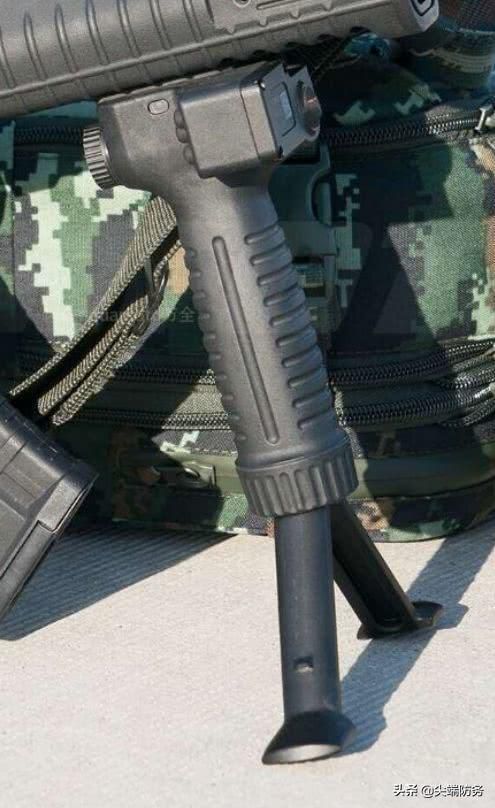

新槍採用一個類似美國Gripod的垂直握把
新槍給人的一個驚喜是小握把的出現,採用了類似美國Gripod握把的設計,打開後可以充當兩腳架。剛開始大家都以為只是增加了一個垂直握把,最多有槍燈或者雷射瞄準具的功能。但後來公開的信息顯示,這個握把其實集成了單兵信息系統的控制功能。這就意味著新槍不僅是一個新的槍械繫統還集成了單兵的信息系統。可見新槍已經走上了信息化的道路,我軍步兵的信息化作戰能力又上升到了一個全新的高度。
國慶閱兵新型自動步槍深度解析(一)彈藥篇國慶閱兵新型自動步槍深度解析(二)槍管設計篇,
