智能家居布線詳細教程(智能家居裝修布線詳解)
2023-07-29 09:32:11
家庭智能布線一般有以下五種方式:
1、星型連接;
2、總線連接;
3、電力線載波連接;
4、紅外連接(IR);
5、無線(RF)連接。
一、從穩定性角度,星型連接最穩定可靠,總線連接次之,下面依次是電力線載波連接、紅外連接(IR)、無線(RF)連接。
傳統的安防系統都是採用星型連接方式,因此也是最可靠的。
總線連接雖然也需要布線,但在點數較多時,數量上比星型的連接要少,其可靠行一般可以接受。
電力線載波與無線連接存在類似的問題,主要是相鄰的家庭之間的幹擾問題,從技術角度電力線載波可以採用隔離等技術來解決互相之間的幹擾問題。
無線方式要低成本地解決互相之間的幹擾相對困難,一般只有採用跳頻技術才可以真正解決。
再加上無線還有供電問題,因此無線在家庭智能中應是一種次選方案,尤其是安防系統。
二、從市場角度來看問題。
家庭智能有三塊市場:新建的住宅小區市場、個人家裝市場、舊房改造市場。
新建住宅區一般以小區為單位,要求聯網報警、信息互動。
小區在建設中實現智能化對布線的要求不應以布線是否複雜為首要,而以可靠性為第一要求。
一個小區整個實現智能化,哪怕是有一個問題,都是乘以戶數的問題總量。
在小區中實現家庭智能一般不宜實現得太複雜,不然驗收和維護都將是大的問題。因此在小區中實現智能化應以星型連接為主。
個人家裝市場要求比較個性化的家庭智能功能,但沒有聯網的要求。
由於個人家裝一般是由裝修公司來主推,能夠實現的銷售都比較高,因此對家庭內部的功能要求一般也較多,實現的點數也相應較多。
這時對系統的可靠性要求的同時還有擴展性的要求,由於這時布線不是什麼大的問題,家裝市場應儘量採用星型和總線兩種方式。
舊房改造市場一般對布線的要求以儘量少地布線為首要。這時星型和總線兩種布線方式有時顯得力不從心,因此,舊房改造市場中電力線載波和無線應是主要的連接方式。
三、做為一個實際的家庭智能化系統,最佳的方案應該是各種布線方式可以混合使用的方案。
例如安防儘量採用星型連接方式,同時也可以用總線的方式或者無線的方式做為補充。
電力線載波很難用於安防探頭的連接方式,因為無法解決停電時的信號傳輸問題。星型連接還是信息綜合布線的最佳解決方案。
燈光和除了信息類家電以外的電器如空調、電飯煲等的控制可以採用總線、電力線、無線或紅外等方式。
智能家居布線主要分為兩種
1.無線智能家居:無線智能家居設備之間的信號是靠網線傳輸的,主要是靠無線信號傳輸,目前主流的無線智能家居信號傳輸協議有WIFI、ZigBee、Z-Wave、Rf、藍牙等。
2.有線智能家居:通過物理路線來傳輸控制信號,常見的有線通訊系統有KNX、485、Modbus、CAN、IP等現場總線。
( 圖侵刪 )
無線智能家居布線
1、智能燈光:
想要實現智能燈光有兩種方式,一種是使用智能燈泡,一種是使用智能開關或模塊。
目前市場上的智能開關,有單火線供電和零火線供電之分。
單火線的優勢在於直接適用傳統的強電路,布線時稍微省事一些,但它最大的缺點在於,開關的負載不能過大或者過小,一般不超過100瓦不低於15瓦。
零火線開關需要同時接入零線和火線給開關供電,零火線開關則對負載沒有要求,單路最大能承載1000瓦以上,最小沒有限制。
但零火線開關的弊端在於,無法適用於傳統的布線方式。
在布線時讓電工師傅在開關底盒裡把零火線都布進去,就可以直接採用零火線開關,實現智能燈光控制了。
(圖侵刪)
2、智能窗簾:
一般情況下普通窗簾的窗簾盒裡沒有電路的,而智能窗簾卻必須要有電路,因為窗簾電機需要有220V強電供電。
裝電動窗簾時一般也分兩種情況,需要或者不需要在牆面上放置控制窗簾的開關。
2.1不留牆面控制器,直接在窗簾盒預留一個插座或一組零、火線就夠了,一組零火線可以接多臺窗簾電機,而控制窗簾的開關則通過遙控控制,或者是手機控制。
2.2需要牆面控制器的話,布線會相對複雜一些。如果是強電控制電機,首先要把220V強電進到牆面控制器的86底盒。
每臺電機再從牆面的86底盒內引三根線到窗簾盒內,一根零線接電機零線。
(圖侵刪)
3、智能鎖/無線門磁:
智能鎖是裝電池的,所以不需要布線。智能鎖能適用市面上大多數標準型防盜門。如果遇到特殊規格防盜門,可能需要重新在門上打孔。
無線門磁一般裝在入戶門上,當有人打開門時,會有報警提示信息發送到手機上。無線門磁是電池供電,不需要布線。
4、無線人體感應器:
大多數的無線人體感應開關是裝電池的,所以不需要預留線路。一般裝在衣帽間和過道,實現人來燈亮人走燈滅。
(圖侵刪)
5、紅外轉發器:
紅外轉發器可以用來控制家裡遙控器(指的是紅外控制信號的遙控器,射頻遙控器除外)控制的電器。
把遙控器對著全角度紅外轉發器發射信號,紅外轉發器學習到信號後,就可以用紅外轉發器來控制家用電器了。
紅外線轉發器一般裝在客廳和影音室的頂上,不會被遮擋紅外信號也不影響美觀的地方,用來控制客廳燈、電視、空調等設備,全角度紅外轉發器220V供電,安裝的位置需要預留一個插座。
(圖侵刪)
6、智能家居安防視頻監控:
智能家居安防視頻監控一般裝在客廳或者門口等公共區域,可以實現手機遠程查看家中狀況。
安裝攝像頭的位置需要預留一個插座給攝像頭供電,大多數的智能家居攝像頭都是可以直接連接WIFI的,通過無線網來傳輸視頻數據。如果想視頻信號更穩定流暢,建議再單獨從攝像頭布一根線到路由器。
(圖侵刪)

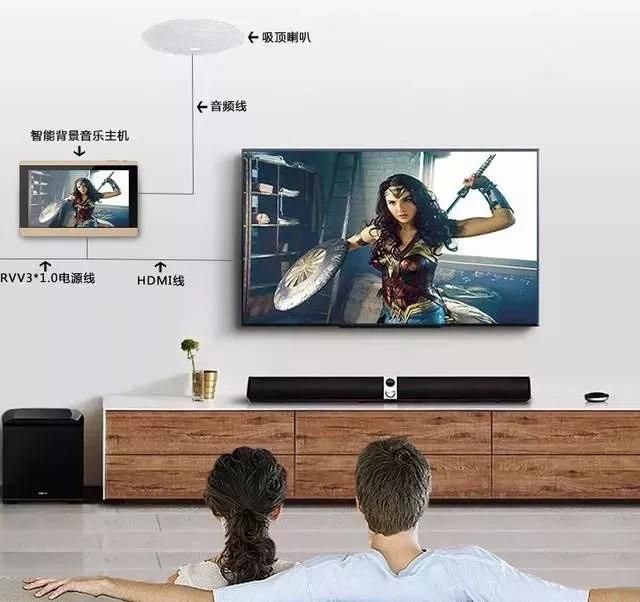

7、智能影音系統:
智能影音系統逐漸成為現代家裝的新寵,人們在家中做家務、小憩的時候就可以聽到美妙、輕柔的背景音樂。
這就需要在各房間、衛生間、廚房、陽臺等地方通過家庭綜合布線將音頻線接到各個角落。
喜歡看電影也可以在客廳安裝智能影音系統,環繞聲效果秒殺所有獨立音箱。
家庭智能影音系統布線主要包括投影機的視頻線,如VGA、色差線、DVI、HDMI和音箱線。
這些線纜是沒有接續的,也就是一條線走到底,接頭和線都是原廠製作,因此其它布線系統獨立了,一般只在客廳或書房中布線。
在布線時,要講這些昂貴的線纜的一端接頭仔細用多層塑料包好,綁上鐵線,接著用電式膠布再綁一次,然後牽引穿過PVC套管。
以便可以順暢的拉過,線不被絞結,建議PVC管可以選稍大一些。
(圖侵刪)
有線智能家居布線
一定程度上,可以認為有線系統其實就是工業控制系統的移植家用,當然,工業控制和家庭自動化傾向性不同,可靠要求也不同,但是原理是一致的。
舉個CAN總線有線系統的例子,下圖就是系統結構圖:
(圖侵刪)
圖中可以看到,智能家居的模塊或者組件之間需要使用CAN通訊電纜連接在一起。
當然,這種連接類似家中的供電線路,都掛在總線上就可以,並不需要每一個都直接用線連接網關。

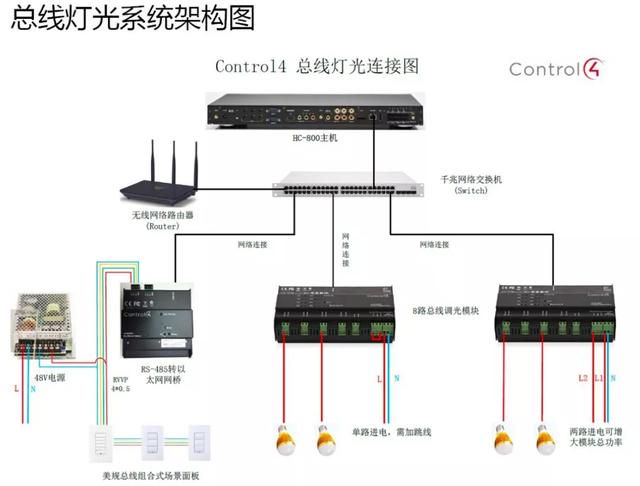

在以Control4舉例 :
(圖侵刪)
總線調光模塊通過乙太網連接到主機,控制面板通過485總線轉乙太網橋轉成乙太網然後通過交換機連接主機。
有線的系統歷史悠久,應用也廣泛,工業控制領域幾乎都是有線的系統,其主要特點如下:
1、高可靠性和穩定性:
有線的系統一般採用雙絞線等介質傳輸,例如CAN使用一條雙絞線傳輸差分信號,KNX則是利用兩條雙絞線,工四條線(兩條電源,兩條數據)。
這種數據傳輸安全穩定,信號被約束在線路內,抗幹擾能力強,可靠性高,即使非常大的系統,例如一棟幾十層的大樓,依然能夠穩定的傳輸數據。
2、高前期布線成本:
有線系統必須有一條總線或者說是控制線,這個總線一般是在建設階段即完成部署,後面將各個設備接入此總線。
在家裝修階段必須做好規劃,留好相應點位,布好線或者電纜支架等。所以,有線的系統必須前裝。
那麼在進行智能布線施工時,作為施工方,我們應該按照什麼樣的布線準則來操作呢?智能布線施工的時候,我們應該要注意些什麼問題呢?
下面就帶大家了解一下:布線的施工細則與施工的幾個要點。
智能布線施工細則:
一、確定點位
1、點位確定的依據:根據家庭布線設計圖紙,結合牆上的點位示意圖,用鉛筆、直尺或墨斗將各點位處的暗盒位置標註出來。
2、暗盒高度的確定:除特殊要求外,暗盒的高度與原強電插座一致,背景音樂調音開關的高度應與原強電開關的高度一致。
若有多個暗盒在一起,暗盒之間的距離至少為10mm。
二、管路開槽
1、確定開槽路線:
根據以下原則:
a、路線最短原則
b、不破壞原有強電原則
c、不破壞防水原則
2、確定開槽寬度:根據信號線的多少確定PVC管的多少,進而確定槽的寬度。
3、確定開槽深度:若選用16mm的PVC管,則開槽深度為20mm;若選用20mm的PVC管,則開槽深度為25mm。
4、線槽外觀要求:橫平豎直,大小均勻。
5、線槽的測量:暗盒、槽獨立計算,所有線槽按開槽起點到線槽終點測量,線槽寬度如果放兩根以上的管,應按兩倍以上來計算長度中
三、綜合布線
1、確定線纜通暢:
a、網線、電話線的測試:分別做水晶頭,用網絡測試儀測試通斷
b、有線電視線、音視頻線、音響線的測試:分別用萬用表測試通斷
c、其他線纜:用相應專業儀表測試通斷
2、確定各點位用線長度:
a、測量出配線箱槽到各點位端的長度
b、加上各點位及配線箱槽處的冗餘線長度:各點位出口處線的長度為200mm-300mm。
3、確定標籤:將各類線纜按一定長度剪斷後在線的兩端分別貼上標籤,並註明:弱電種類-房間-序號
4、確定管內線數:管內線的橫截面積不得超過管橫截面積的80%。
四、封槽抹灰
1、固定暗盒:除廚房、衛生間暗盒要凸出牆面20mm外,其他暗盒與牆面要求齊平。幾個暗盒在一起時要求在同一水平線上。
2、固定PVC管:a、地面PVC管要求每間隔一米必須固定b、槽PVC管要求每間隔兩米必須固定c、牆槽PVC管要求每間隔一米必須固定。
3、封槽:封槽後的牆面、地面不得高於所在平面。
4、清掃施工現場:封槽結束後,清運垃圾,打掃施工現場。
此外,為避免各種線路的彎曲迴路,保證所有線路均為「活線」,布線施工工藝為地面直接布管方式(無特殊情況不得走踢腳線或者天花板內,否則線路無法做成「活線」)。
五、布線要點
1、應根據用電設備位置,確定管線走向、標高及開關、插座的位置:
a、電源插座間距不大於3m,距門道不超過1.5m,距地面30cm。(國際標準)
b、所有插座距地高度30cm、開關安裝距地1.2~1.4m,距門框0.15~0.2m。
2、電源線配線時,所用導線截面積應滿足用電設備的最大輸出功率。
3、暗盒接線頭留長30釐米,所有線路應貼上標籤,並表明類型、規格、日期和工程負責人。

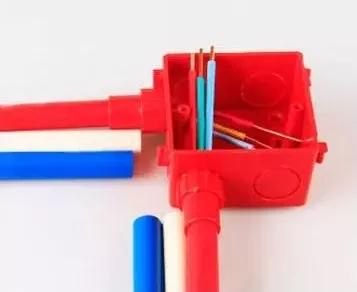

4、穿線管與暗盒連接處,暗盒不許切割,須打開原有管孔,將穿線管穿出。穿線管在暗盒中保留5毫米。
5、暗線敷設必須配管。
6、同一迴路電線應穿入同一根管內,但管內總根數不應超過4根。
7、電源線與通訊線不得穿入同一根管內。
8、電源線及插座與電視線、網絡線、音視頻線及插座的水平間距不應小於500mm。
9、穿入配管導線的接頭應設在接線盒內,接頭搭接應牢固,絕緣帶包纏應均勻緊密。
10、連接開關、螺口燈具導線時,相線應先接開關,開關引出的相線應接在燈中心的端子上,零線應接在螺紋的端子上。
11、廚房、衛生間應安裝防濺插座,開關宜安裝在門外開啟側的牆體上。
12、線管均採取地面直接布管方式,如有特殊情況需要繞牆或走頂的話,必須事先在協議上註明不規範施工或填寫《客戶認可單》方可施工。
綜上所述,我們已經了解到了進行智能家居弱電布線施工時需要學習的四個準則以及施工時要注意的12個要點。
那麼在以後的弱電布線施工項目中,我們也建議大家將理論的知識融入到實踐中去,提高弱電布線施工的工藝同時提供工作效率。
最後,我認為智能家居的趨勢必定是走無線傳輸的,但是有些智能家電不具備便攜性或無線充電功能,就需要布置電線。
這裡給大家一個建議:大戶型或別墅全屋智能,可靠性要求極高,走有線。其他情況都可以走無線。
