「地」是電子技術中一個很重要的概念。「地」的經典定義是「作為電路或系統基準的等電位點或平面」。「地」的分類與作用有很多種。在本問題中我們就不一一說明了。簡單了解一下模擬地和數字地的作用。

模擬地：放大器、採樣保持器、A/D轉換器和比較器的零電位參考點。

數字地：也叫邏輯地，是數字電路的零點位參考點。

電路中的數字地是數字電路零電位的公共基準地。模擬地是模擬電路零電位的公共基準地。二者都是作為零電位的公共基準地，但是數字電路工作在脈衝狀態，且變化的速度比較快，因而數字地上的噪聲比較大；模擬電路的模擬信號既容易受外界幹擾，又容易產生幹擾，所以對地的要求比較嚴格。如果將數字地和模擬地混合使用，則模擬信號受數位訊號的影響比較大。

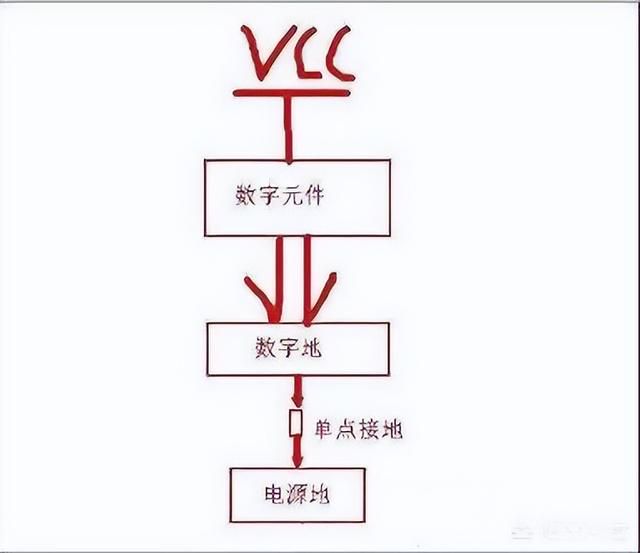

電路中，只要是地，最終都要接到一起，然後流入大地。如果不接在一起就是「浮地」，存在壓差，容易積累電荷，造成靜電。地是參考零電位，所有電壓都是參考地得出的，地的標準要一致，所以各種地應短接在一起，人們認為大地能夠吸收所有電荷，始終維持穩定，是最終的地參考點。雖然有些板子沒有接大地，但發電廠是接大地的，板子上的電源最終還是會返回發電廠入地。如果把模擬地和數字地直接相連，會導致互相干擾。不短接又不妥，由四種方法解決此問題：用磁珠連接；用電容連接；用電感連接；用0Ω電阻短接。

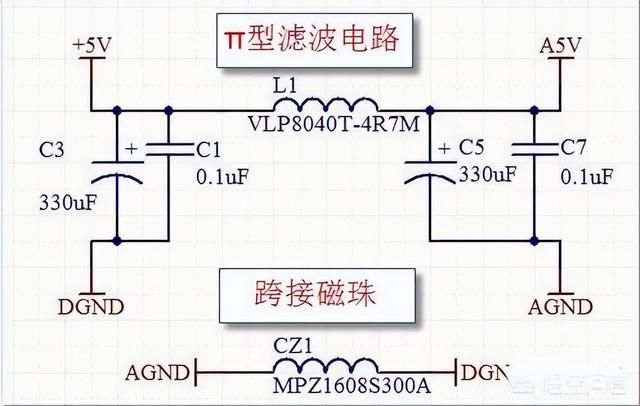

1、磁珠的等效電路相當於帶阻濾波器，只對某頻點的噪聲有顯著抑制作用，使用時需要預先估計噪點頻率，以便選擇適當型號。對於頻率不確定或無法預知的情況，磁珠不適合使用。

2、電容的「隔直通交」作用會造成浮地。

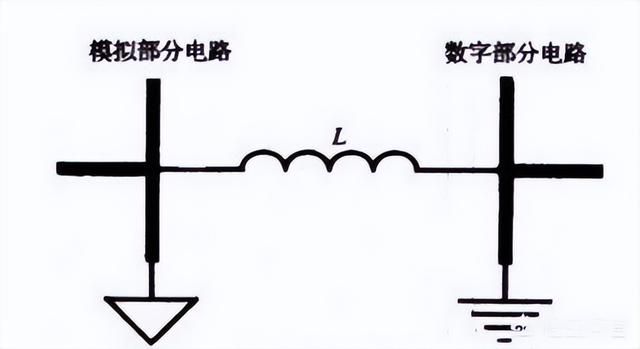

3、電感體積大，雜散參數多，不穩定。

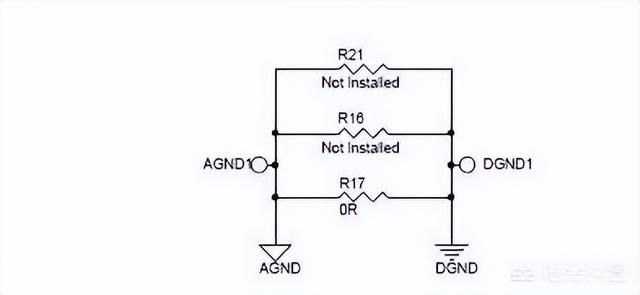

4、0Ω電阻相當於很窄的電流通道，能夠有效的限制環路電流，使噪聲得到抑制。電阻在所有頻帶上都有衰減作用（0Ω電阻也有阻抗），所以適合用以分割模擬地和電源地。
