壓縮機是空調製冷系統的能量核心，被譽為空調的心臟，出現的故障種類也分很多，維修起來比較棘手，也比較耗時。今天我們來重點分享壓縮機的常見故障診斷及特殊案例分析。

一、壓縮機特性

壓縮機是空調製冷（熱）系統的能量核心。它從低壓管吸收低壓、低溫製冷劑後，壓縮產生高壓、高溫氣體，通過冷凝器進行熱交換，再經過截流裝置截流降壓，形成低溫低壓液體，最後經蒸發器蒸發汽化，汽化中吸取蒸發器表面熱量，降低蒸發器溫度。室內風扇把蒸發器表面冷空氣出，達到降溫的目的。在製冷系統中主要起到壓縮製冷劑和推動冷凍油不斷循環的作用。

（1）按機械結構分類：

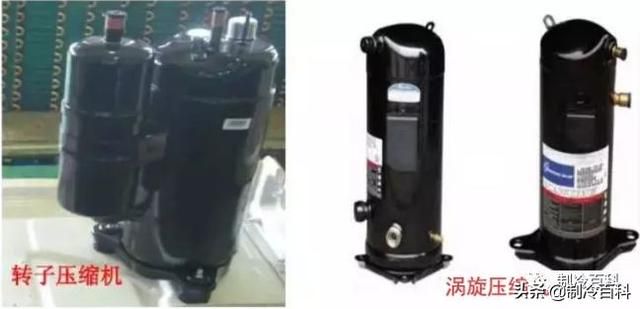

有往復式、旋轉式和渦旋式3種。其中往復式應用在早期空調，現已淘汰。目前採用較多的是旋轉式(單轉子、雙轉子)和渦旋式。

（2）按電機分類：

分單相異步電機和三相異步電機。

二、壓縮機故障診斷

△單相壓縮機診斷

△三相壓縮機診斷

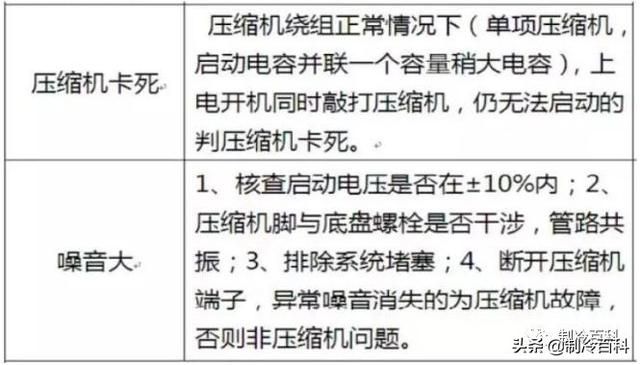

△其它故障診斷

三、壓縮機常見故障案例分析

1、儲運不當引起壓縮機故障，室外機儲存平放、倒放或嚴重傾斜。

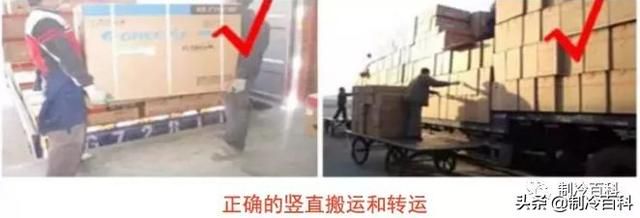

正確操作方法：空調外機在搬運、裝車、倉庫存放等過程中，要保持空調正確豎直擺放，傾斜不可大於45度、橫放，更不可倒置擺放。如果在搬運過程中傾斜度大於45度，空調需要正確放置10小時以上才可安裝使用。

2、常見安裝不當導致產生的故障：

1）加長管沒追加冷媒或沒定量追加冷媒。

2）高落差超過6米沒設計回油彎。

3）安裝防護不當系統進入水份生產冰堵。

4）連接管加長超過10米沒追加冷凍油。

5）走管折扁回油困難損壞壓縮機或產生噪音。

案例一、加長管沒追加或冷媒過量。

問題描述：某網點反饋一私營工廠新裝的4臺5匹櫃機不定期報E4（排氣溫度）故障，用戶認為屬機器批量問題，要求廠家協助處理。

現場核實：到達現場後，發現4臺空調均加長8-10米左右，詢問網點安裝師傅安裝時是否有檢漏和追加冷媒，答覆檢過漏沒發現漏點，但沒追加冷媒。

原因分析：當加長連接管未追加冷媒，等同於系統存在不同程度的缺氟，系統缺氟將導致回油量不足，渦旋盤潤滑不良而中心溫度上升，排氣溫度偏高，當溫度達到保護值時，機器顯示E4（排氣溫度）保護。

現場處理：現場定量追加：50g×8=400g冷媒，排氣溫度恢復至88度，觀察一段時間，再也沒出現保護。

案例2：室內外機落差大,機器保護頻繁。

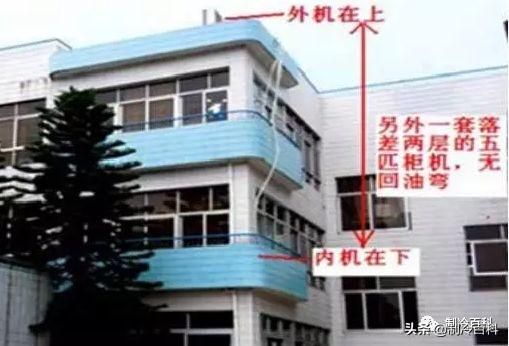

案例背景：某小學安裝10餘套空調，其中兩套櫃機常出現異常保護，經上門檢查發現兩套機器內外機落差8米左右。連接管未做回油彎。

原因分析：由於外機高於內機8米，潤滑油在循環中要克服較大重力才能回油，內外機落差越大，越難回油，而缺油將引起壓縮機頻繁保護或出現故障。

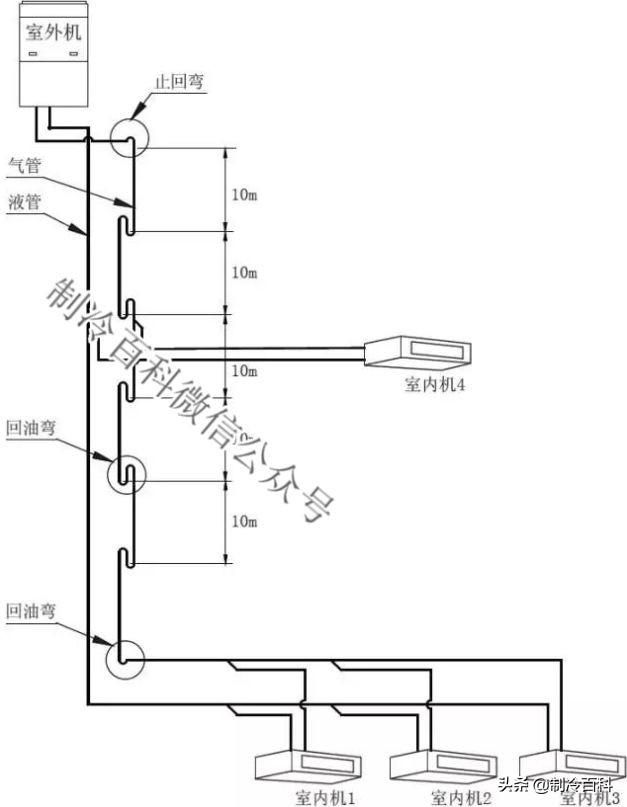

處理方法：對落差超過6米的機器，必須每隔不超過6米處設置回油彎，回油彎可設置成「U」型或者「回」型。

案例3：安裝不當管路折扁，室內機發出噪音。

故障背景：某單位辦公室安裝一臺3匹櫃機，一直反饋開機某段時間內發出嘯叫聲。

原因分析：開機觀察，壓縮機啟動1分鐘後發出嘯叫聲，聲音由小變大，持續2分鐘左右聲音變小，但還能聽到嘯叫聲。

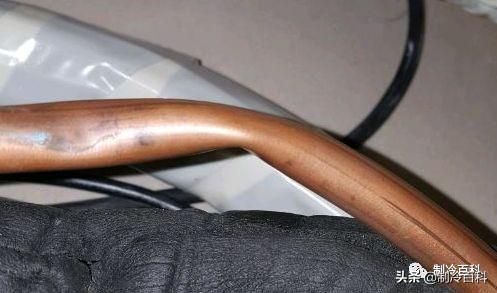

處理方法：發現室內機連接管吸氣管位置折扁，開機低壓壓力下降至6-7公斤時發出嘯叫聲，當低壓壓力平衡在5.5公斤時，嘯叫聲消失。

四、常見維修不當引起的壓縮機故障

1）電源電壓波動大。特別要確認壓縮機啟動瞬間電壓須在額定電壓的10%內。超出該範圍的建議用戶加裝穩壓器。

2）系統洩漏缺氟。壓縮機回油量少導致內部機械磨損或繞組高溫燒毀。售後更換壓縮機前沒確認系統是否洩漏，導致頻繁洩漏冷媒而燒壓縮機。

3）更換壓縮機前系統髒沒清洗乾淨。儲液罐很難清洗，系統髒必須更換儲液罐。

4）更換壓縮機不裝過載。擅自取消系統保護影響系統性能和壓縮機壽命。

案例1：用戶電壓不穩定。

故障背景：某網點反映，新裝的空調，運行3分鐘後外機噪音大，更換壓縮機後故障依舊。

現場核實：現場發現壓縮機啟動2分鐘後，電壓有191V下降至173V，此時壓縮機開始發出「嗡嗡」聲，然後停止運行。

原因分析：用戶電源電壓過低導致壓縮機無法正常啟動，建議用戶裝穩壓器處理。

案例2：冷媒洩漏。

故障背景：某網點反映，一家餐館安裝了1臺5匹櫃機，使用3年更換了3個壓縮機，幾天前又說不製冷。

現場核實：現場檢查，發現壓縮機不啟動，接線端子U、V、W阻值60歐姆左右，正常。強制啟動壓縮機，聽到嗡嗡聲，判斷為壓縮機卡死。

原因分析：室外機閥門處有許多油汙，卸下小接管螺帽，發現小管喇叭口裂開，分析是二次維修時螺帽固定用力過大造成喇叭口擰裂，造成系統冷媒洩露。

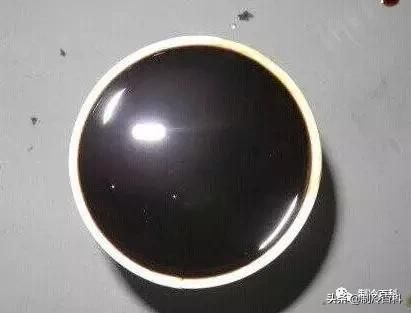

現場處理：放冷媒，倒出壓縮機油觀察，油顏色很深，如圖所示。由於壓縮機油接近黑色，說明系統已嚴重髒汙，同時由於儲液罐難以清洗，因此同步更換壓縮機、儲液罐，並拿氮氣及冷媒衝洗系統，重擴喇叭口，定量追加冷媒，機器恢復正常。
