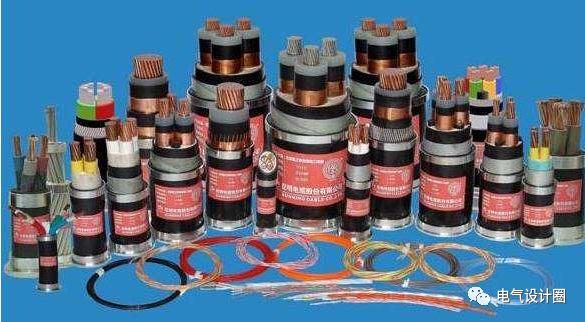

在選用電線電纜時，一般要注意電線電纜型號、規格 (導體截面)的選擇。要考慮用途，敷設條件及安全性。
例如：
根據用途的不同，可選用電力電纜、架空絕緣電纜、控制電纜等。
根據敷設條件的不同，可選用一般塑料絕緣電纜、鋼帶鎧裝電纜、鋼絲鎧裝電纜、防腐電纜等。
根據安全性要求，可選用不延燃電纜、阻燃電纜、無滷阻燃電纜、耐火電纜等。

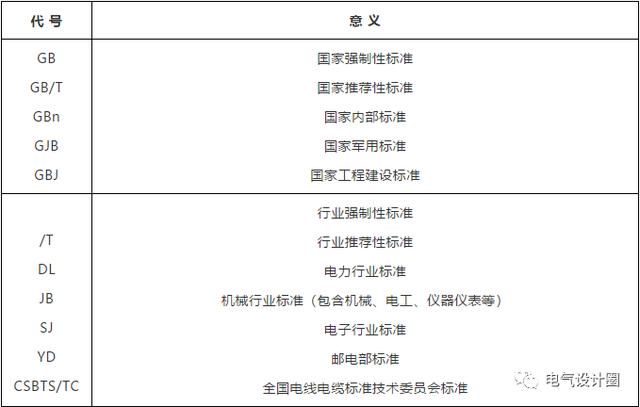

1、我國部分常用國家標準、行業標準及專業標準代號

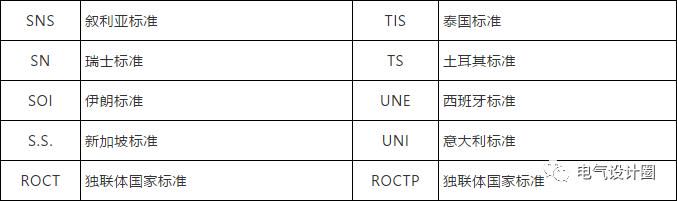

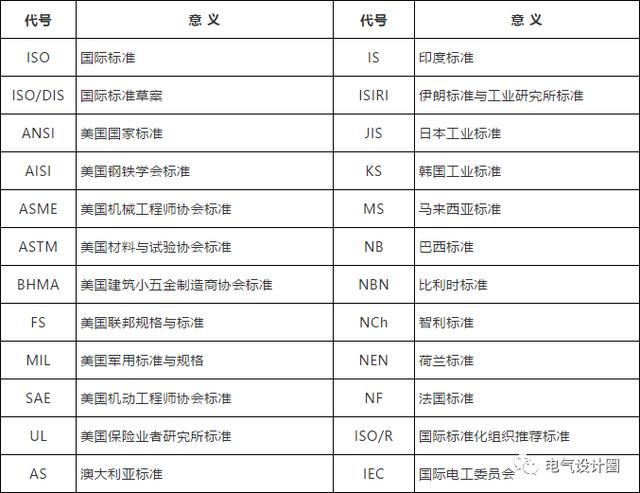

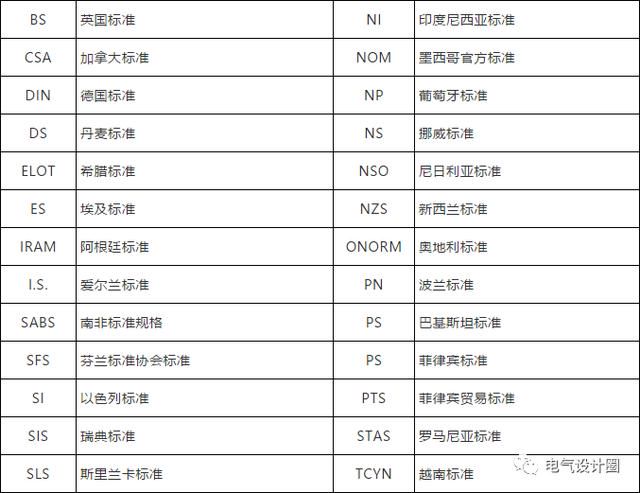

2、常用國際標準及外國標準代號

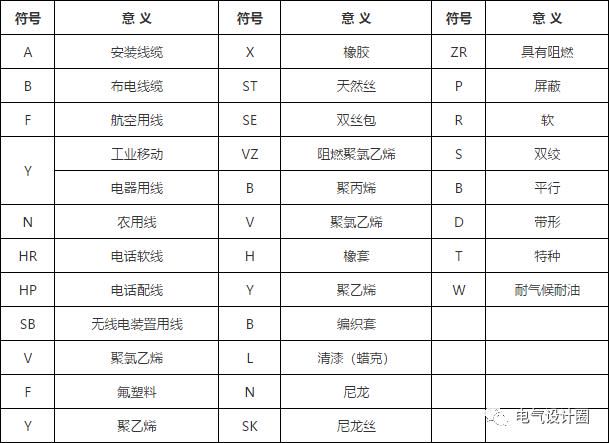

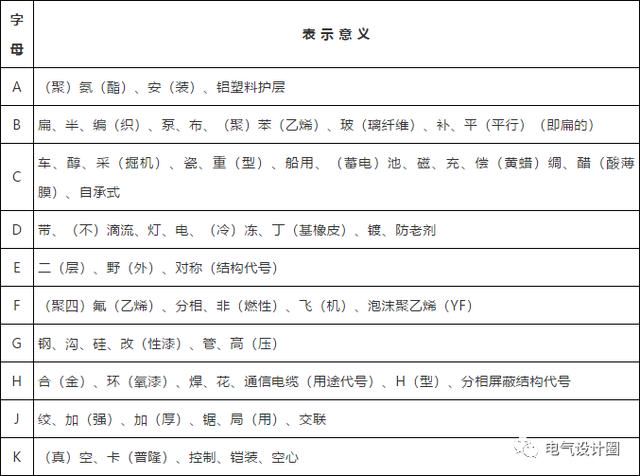

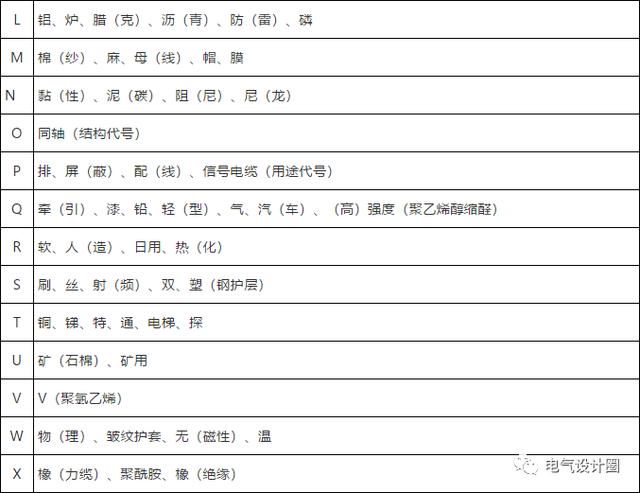

3、字母符號及其表示意義

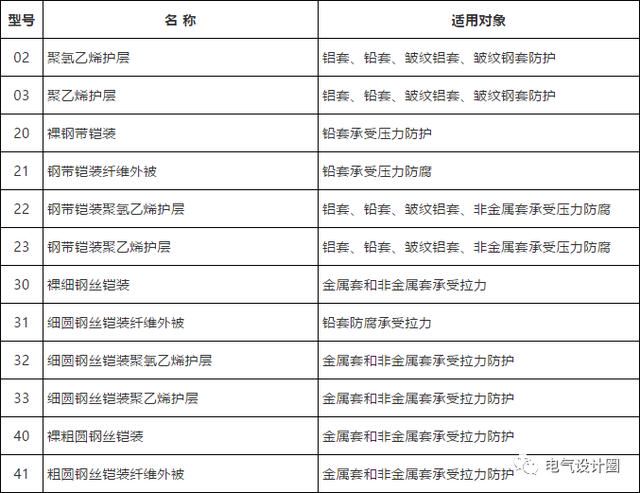

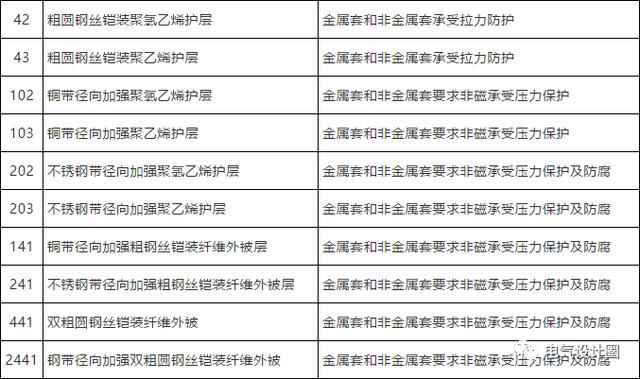

4、電纜護層型號及其表示意義
5、常用線纜結構計算
1）圓單線：圓單線為不包覆其他金屬層的單根圓形導線。
2）圓單線的面積S
π
S = —— d2（mm2）
4
3）圓單線周長L
L = πd (mm)
4）圓單線的重量
π
W = —— d2 ρ= Sρ（kg/km）
4
式中：ρ——材料密度（g/cm3）

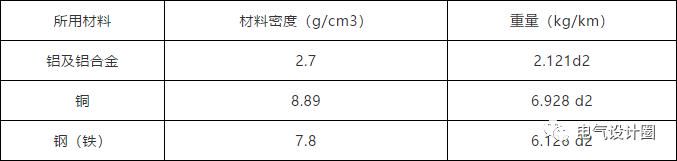

5）常用圓單線重量
6）扁線：扁線用於電磁線類的矩形導電線芯和電纜鎧裝等。
S = ab — [4r2—πr2]
= ab — 0.858 r2 (mm2)
式中：a——厚度（mm）；
b——寬度（mm）；
r——圓角半徑（mm）。
7）扁線的周長L
L = 2（a b）— （8r — 2πr）

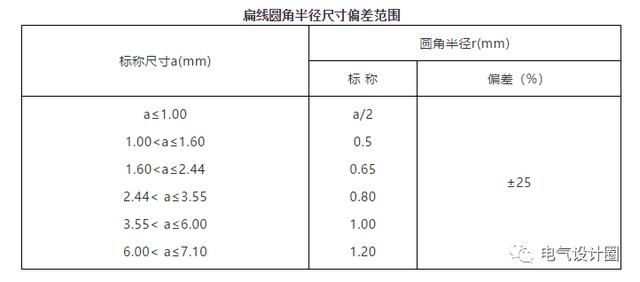

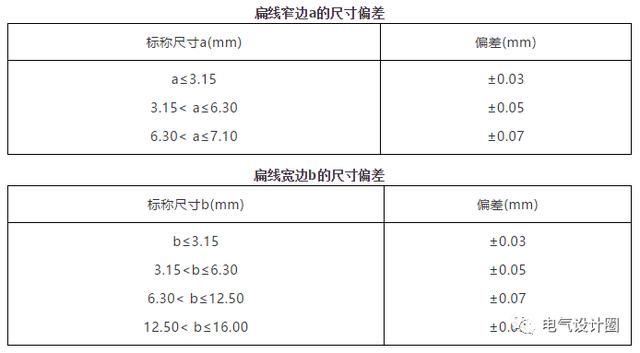

8）扁線尺寸偏差

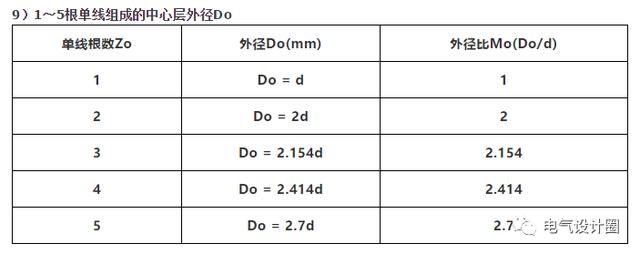

10）普通絞線截面積S及重量W
S = （π/4）d2Z(mm2)
式中：d——單線直徑；
Z——單線總根數。
W = SKmρ= （π/4）d2ZKmρ(kg/km)
式中：Km——絞線平均絞入係數；
ρ——絞線用材料的密度（g/cm3）。
11）復絞線：復絞線由多股束線或普通絞線以正規絞合製成，故外徑成圓形。
12）復絞線外徑D復1
當復絞線的膠線採用絞線時：
D復 =（D復/ D股）（D股/d）d
=（D復/d）d = M復·d
當復絞線的膠線採用絞線時：
D復 =（D復/ D股）（D股/d）d
=（D復/d）d = M復·d
當復絞線的膠線採用束線時：
D復 =（D復/ D股）（D股/d）d·k
=（D復/d）d ·k = M復·d·k
式中：D復/ D股——復絞線外徑與股線外徑之比；
D復/d——股線外徑與單線直徑之比；
d——單線直徑；
M復——D復/d；
K——束線調整係數。
13）復絞線填充系統η復
η復 =η1η2×100（%）
式中：η1η2——分別為股線絞合和復絞時的填充係數（%）。
14）復絞線重量W復
W復 =W股 Z股 K復（kg/km）
式中：W股 ——復絞中的股數；
K復 ——復絞的絞入係數。
15）空心線芯：一般用於高壓電纜導電線芯，內通絕緣體（如充油電纜的絕緣油）。
16）單圓線構成空心線芯的外徑及重量
外徑D按下式計算：
D = D支 2nd 2t （mm）
式中：D支——內撐螺旋管外徑（mm）
n——銅單線的絞制層數
d——銅單線直徑（mm）
t——屏蔽層厚度（mm）
重量W按下式計算：
W = W支 W銅 W屏（kg/km）
W銅 =（π/4）d2ZKmρ （kg/km）
式中：W支 ——內撐螺旋管重量；
W銅 ——銅線重量；
W屏 ——屏蔽層重量。
17）Z或弓形單線空心線芯的外徑及重量
外徑D按下式計算：
D = Do 2t = Do 2(t1 t2) (mm)
式中：Do —— 型線絞合後的孔徑（mm）；
t —— 型線絞合後的總厚度；
t1 —— Z形線厚度（mm）；
t2 —— 弓形線厚度（mm）；
18）壓縮絞線及緊壓線芯：架空線用壓縮絞線和電纜導電線芯用圓形緊壓線芯，其結構、絞合和緊合工藝及截面形狀完全相同。它們的外徑都小於普通絞線。
19）壓縮絞線與緊壓線芯的截面積S
π 1
S = — d2 Z — （mm2）
4 μ
式中：d——單線直徑；
z——單線根數；
μ——緊壓時單線延伸係數，取以下的經驗值：
截面為25～70mm2，μ=1.05；95～120mm2，μ=1.035；截面≥150mm2，μ=1.04。
20）壓縮絞線及緊壓線芯的重量W
π 1
S = — d2 Z — Kmρ （kg/km）
4 μ
式中：Km——平均絞入係數；
ρ——材料密度（g/cm3）
如果絞線是由不同直徑的單線構成，則計算時應對d2 Z的乘積，分別進行計算。
21）實體絕緣層：這是一種常見的絕緣層，它包括擠包或縱包橡皮絕緣、擠包或塗覆的塑料絕緣和漆膜等。
22）圓形單根線芯絕緣層：這是最簡單的絕緣層形式，這種形式主要用於一般絕緣電線、漆包圓線、通信電線電纜、信號及控制電纜等。
絕緣層外徑D
D = d 2t （mm）
式中：d —— 導體直徑（mm）；
t —— 絕緣層厚度（mm）；
絕緣層截面積S
S = π（d t）t (mm2)
絕緣層重量W
W =π（d t）tρ （kg/km）
式中：W —— 固體漆膜重量（kg/km）；
ω —— 固體含量（%）
聚乙烯 0.92-0.95 聚氯乙烯 1.35-1.4
23）鋼帶鎧裝後的外徑及材料重量
D = D1 4t — 1 （mm）
W =π（D1 2t — 1）2tρk (kg/km)
式中：D1 ——鋼帶鎧裝前半制品外徑（mm）
t——鋼帶厚度（mm）
ρ——鋼帶密度（g/cm3）
k——鋼帶間隙係數。

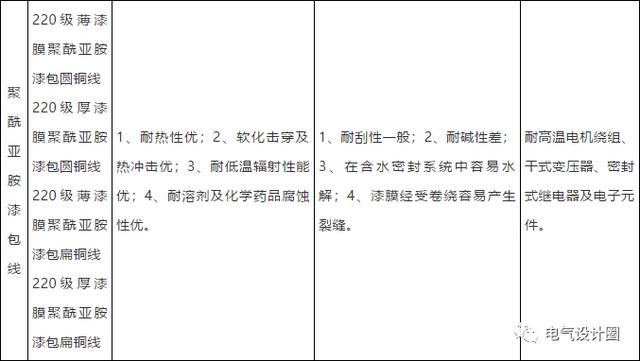

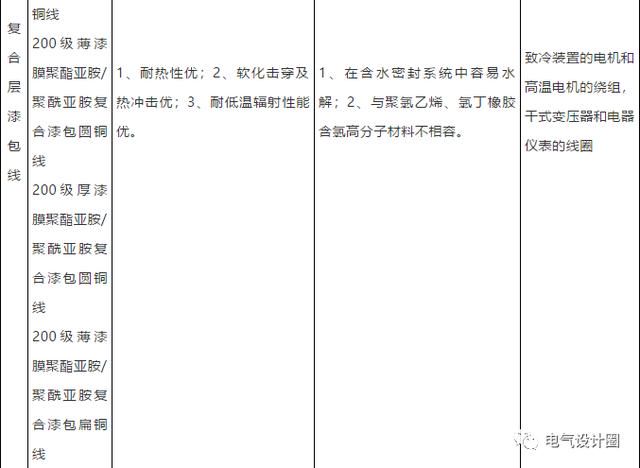

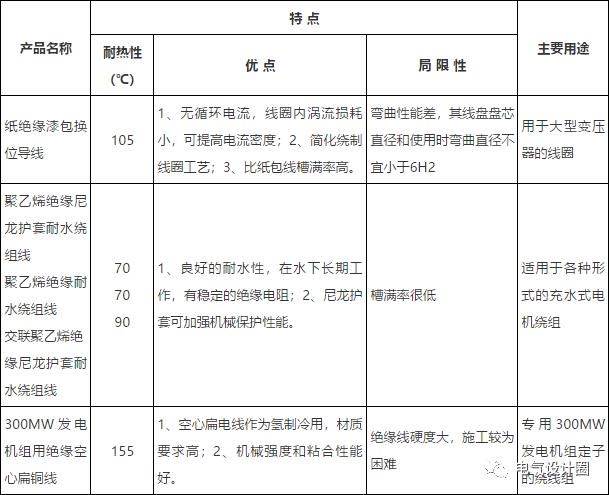

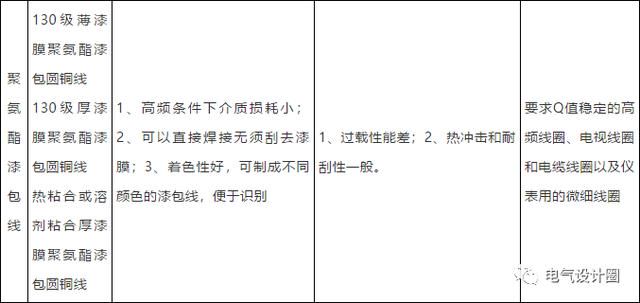

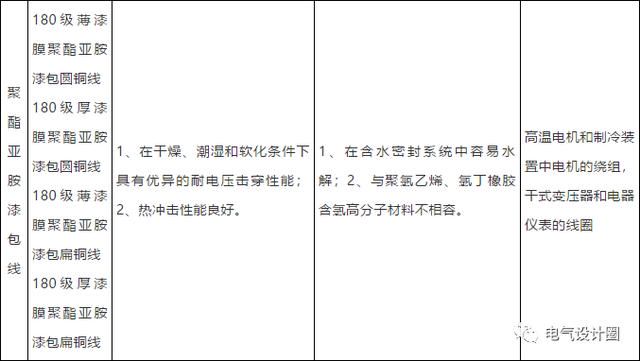

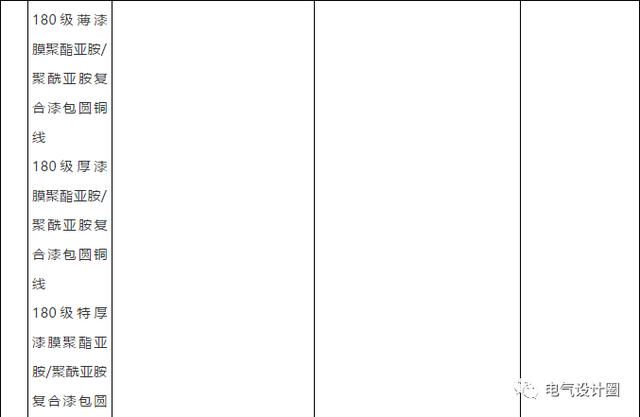

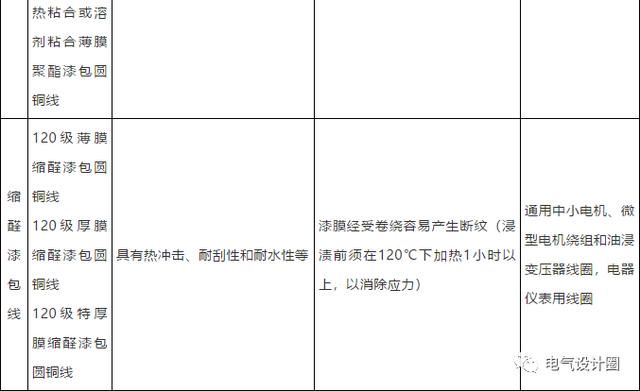

6、漆包線的品種、特點和用途

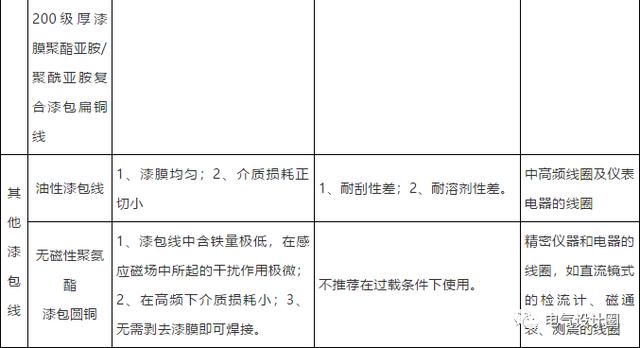

7、特種繞組線的品種、特點和用途
8、電氣裝備用電線電纜產品型號中各部分的代號及其含義

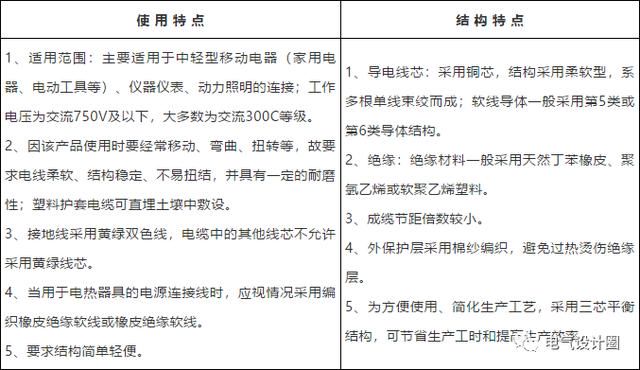

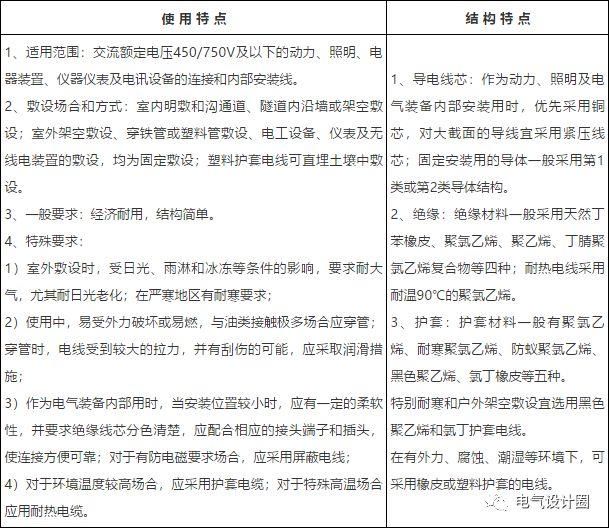

9、通用橡皮塑料電線使用要求和結構特點
10、通用橡皮塑料軟電線使用要求和結構特點

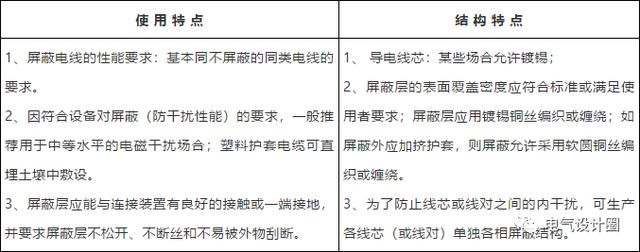

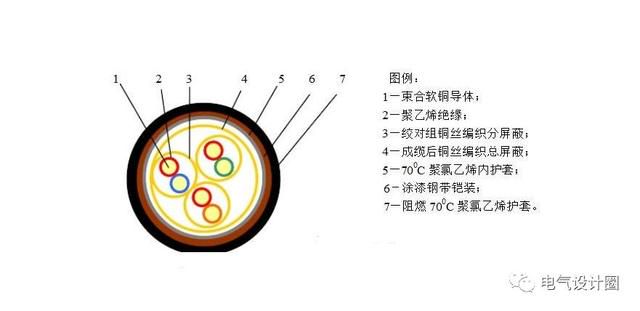

11、屏蔽絕緣電線電纜使用要求和結構特點
12、屏蔽絕緣電線電纜使用要求和結構特點

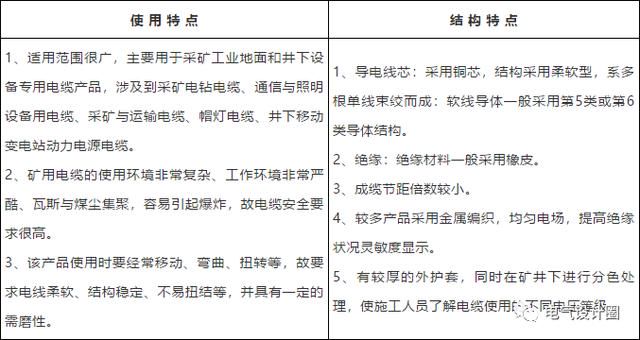

13、礦用電纜使用要求和結構特點

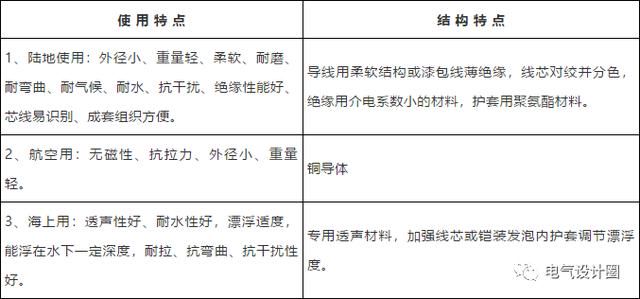

14、地震電纜使用要求和結構特點

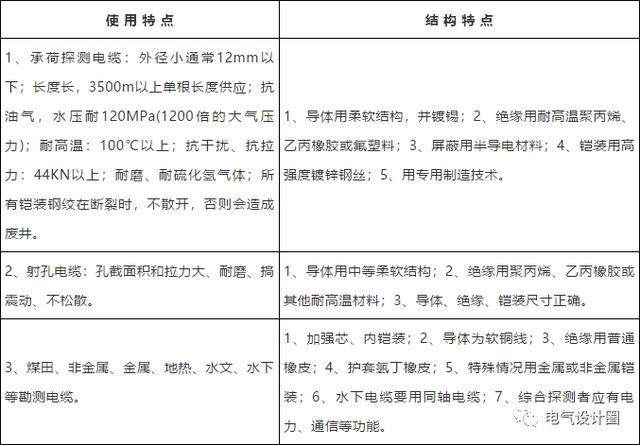

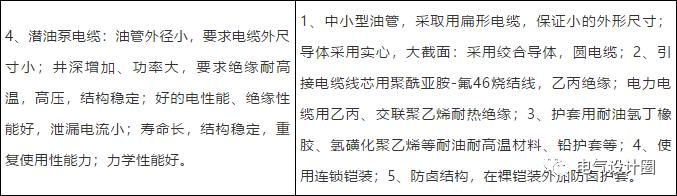

15、鑽探電纜使用要求和結構特點

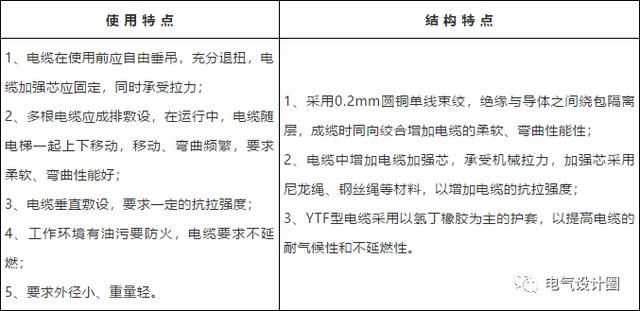

16、電梯電纜使用要求和結構特點

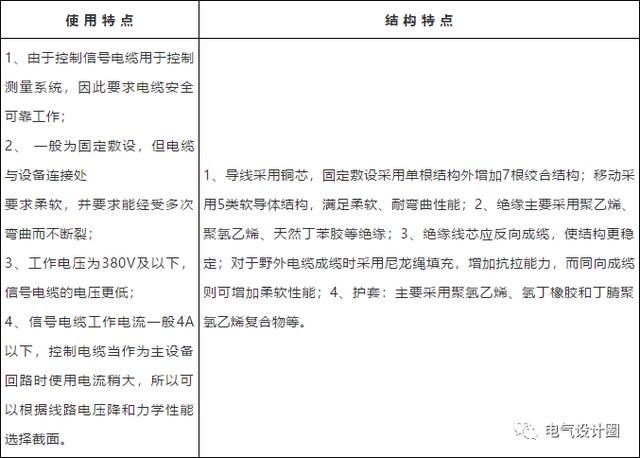

17、控制信號電纜使用要求和結構特點
18、直流高壓電纜使用要求和結構特點

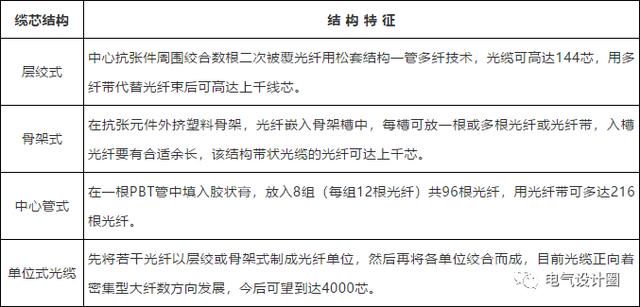

19、光纜的分類和特徵
20、光纜按使用環境分

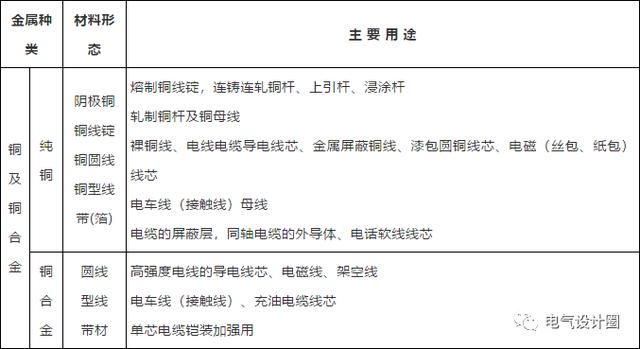

21、電纜線芯導體材料與金屬屏蔽材料種類、形態和用途

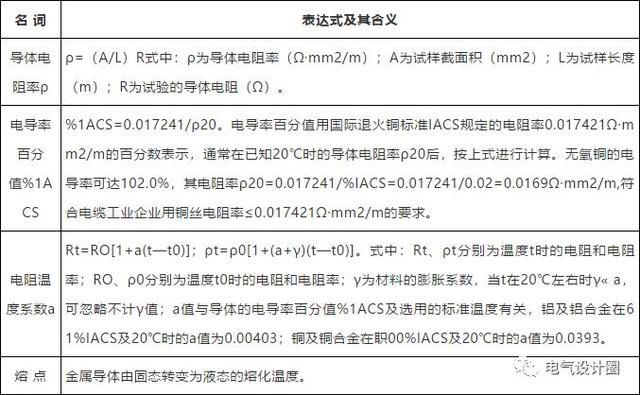

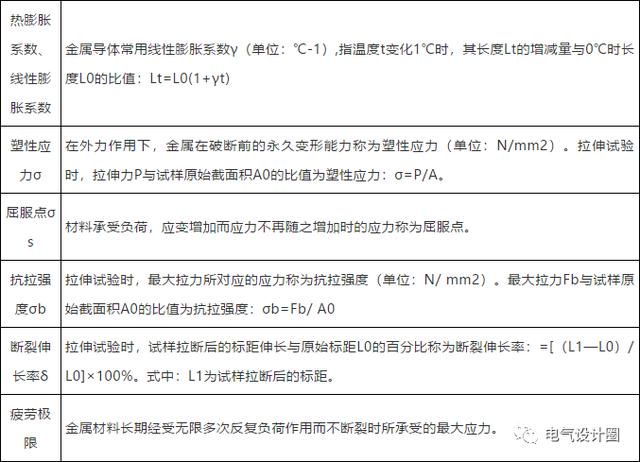

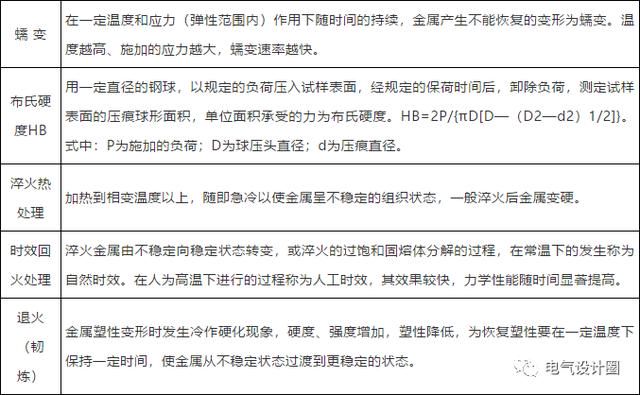

22、電線電纜用金屬材料常用名詞及其含義

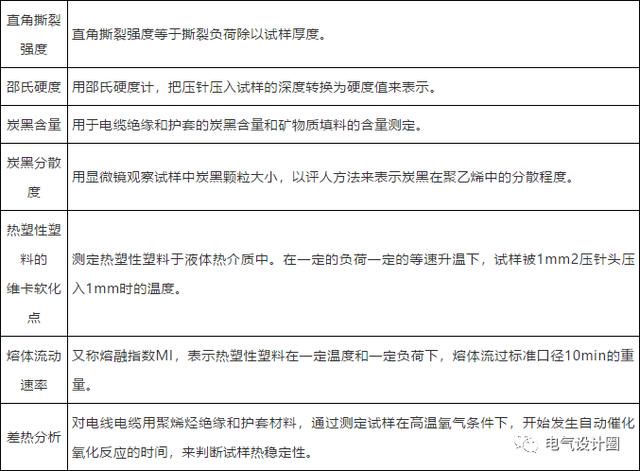

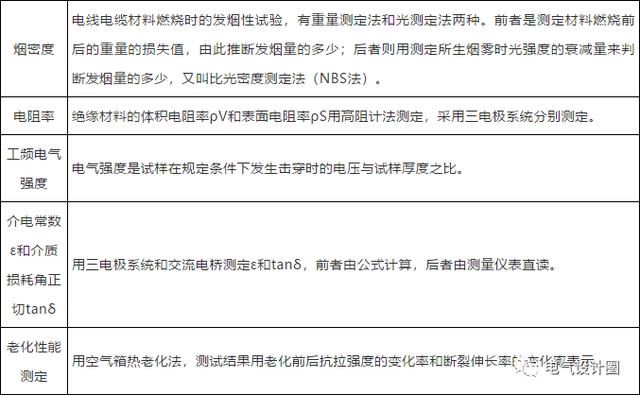

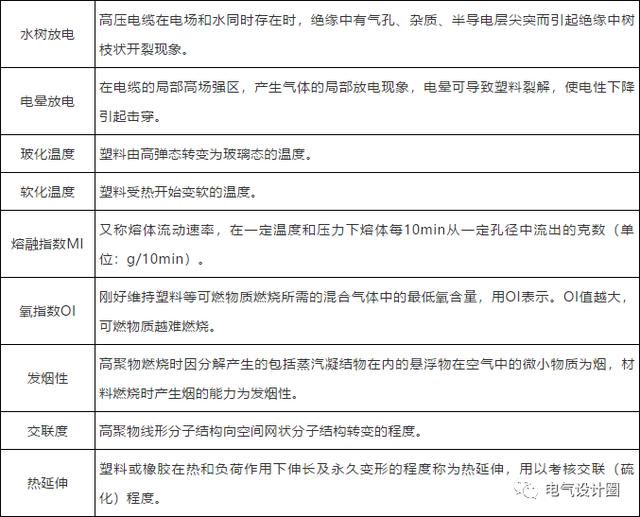

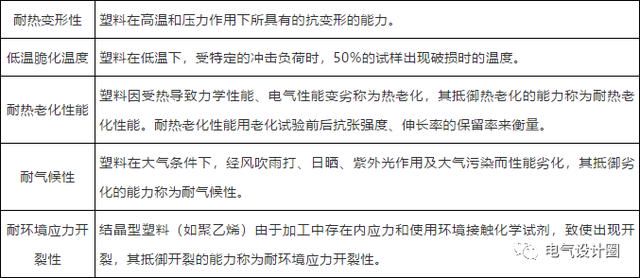

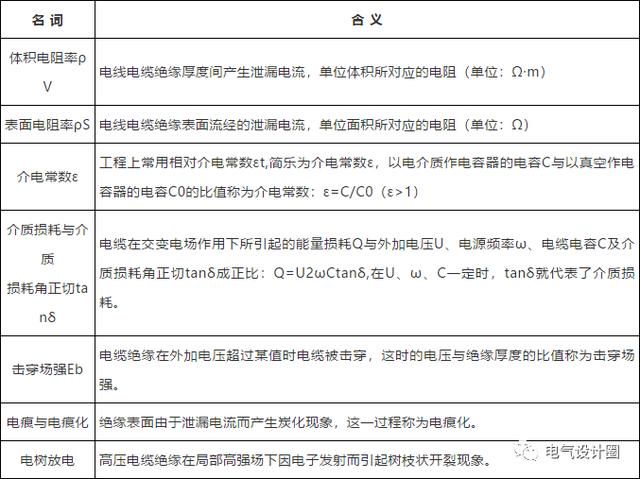

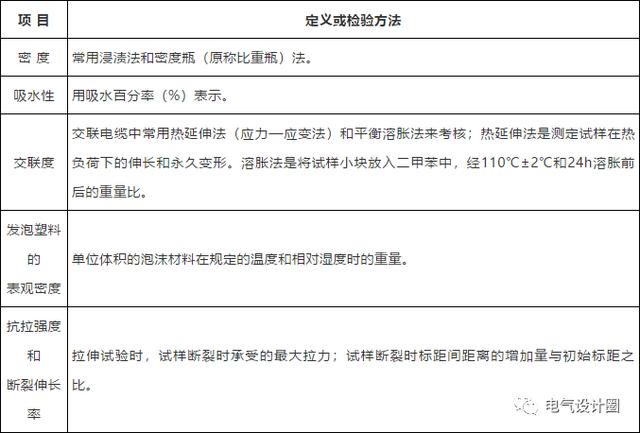

23、塑料基本性能的常用名詞及其含義

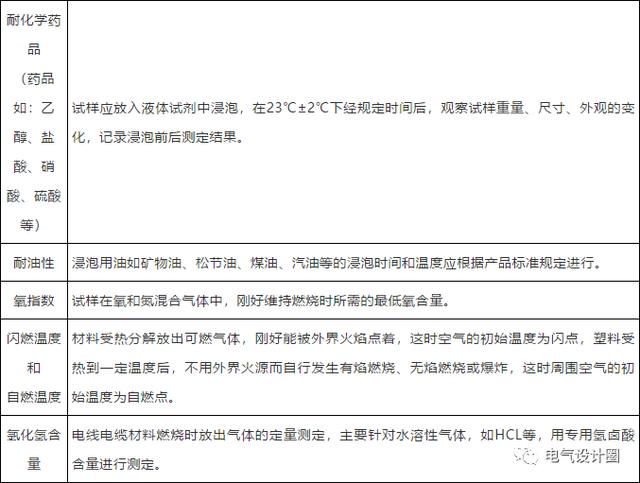

24、塑料電纜料的檢驗
25、橡膠和橡皮的專有性能名詞及其含義

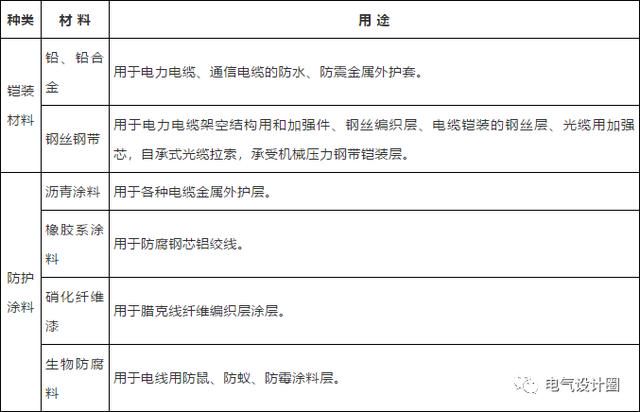

26、鎧裝保護材料種類和用途
,
