繼電器的測量方法及步驟（繼電器的測試方法）

2023-04-16 06:10:58 1

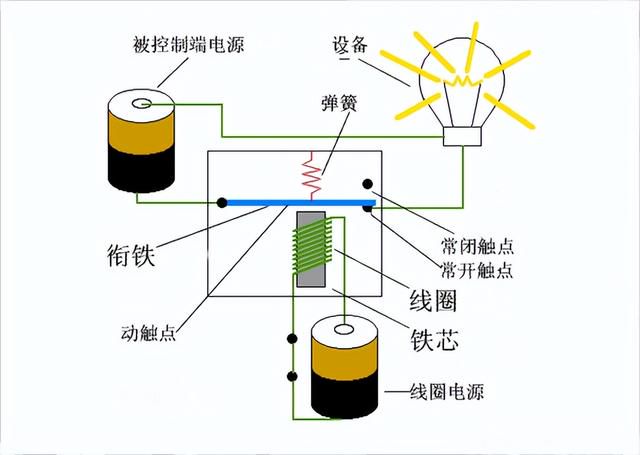

　　繼電器有很多種，由線圈和接觸組組成。根據繼電器的工作原理或結構特點，可分為十多類型，在工業物聯網中有廣泛應用。然而，在業餘生產和傳統應用中，我們接觸到了更多的電磁繼電器。

對於繼電器的檢查，不能只通過測量線圈的電阻值來判斷好壞，要通過多種方法來檢測繼電器的好壞。

　　①通過萬用表的電阻擋測量控制部分線圈的電阻是否符合標準，如果不符合更換繼電器。

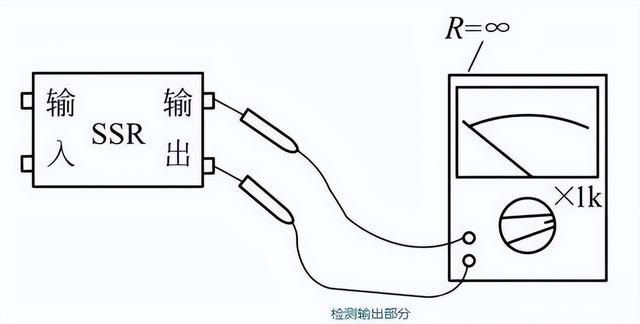

　　②在不給繼電器通電的狀態下，用萬用表的電阻擋測量觸點(輸出端)是否導通，如果導通，說明繼電器損壞，更換繼電器。

　　③將繼電器接入電路中，使繼電器工作，此時用萬用表的電阻擋測量輸出端的電阻是否很小(接近0)，如果測量發現電阻觸點電阻無窮大，或者阻值超過標準值，則說明繼電器出現故障需要更換。

繼電器品種繁多，僅按繼電器的工作原理或結構特徵分類就有十幾種。但我們在業餘製作和常規應用中，接觸較多的是電磁繼電器。

檢測繼電器電路

　　繼電器的測試方法：

　　1.線圈電阻的測量方法：使用萬用表歐姆文件，將萬用表放置在適當的電阻塊中，並將兩隻表筆任意連接到繼電器線圈的引腳上進行測量。

　　將檢測結果與標稱值進行比較，以確定線圈中是否存在開路現象;當電阻值明顯偏小時，線圈出現局部短路故障;如果電阻值為零時，線圈為短路;如果電阻值為無窮大，則表示線圈是開路的。

　　2.接觸電阻的測量方法：使用萬用表歐姆文件，使用萬用表100Ω電阻塊，測量正常閉合觸點之間的電阻值，通常為零級歐姆。如果電阻值為無窮大，則表示測量到的兩個接觸點是斷開的。

　　測量正常開觸點的電阻值，通常電阻值是無限的，如果顯示電阻值很小，說明測量到的兩個接觸點是封閉的。

　　3.抽吸電壓和抽吸電流的測量：採用可調穩壓電源和電流表輸入一組電壓進行繼電保護，將電流表串成電流表監測電源電路。慢慢地打開電源電壓，聽到繼電器的吸合聲，記下吸入電壓和吸入電流。

電磁繼電器的測試方法

　　電磁繼電器的測試方法:

　　1、測線圈電阻:

　　可用萬用電錶R×10Q檔測量繼電器線圈的阻值，從而判斷該線圈是否存在著開路現象。繼電器線圈的阻值和它的工作電壓及工作電流有非常密切的關係，通過線圈的阻值可以計算出它的使用電壓及工作電流。

　　2、測觸點電阻:

　　用萬用表的電阻檔，測量常閉觸點與動點電阻，其阻值應為0，如電阻大或不穩定，說明觸點接觸不良;而常開觸點與動點的阻值就為無窮大如有電阻值，則為觸點粘連。由此可以區別出哪個是常閉觸點，哪個是常開觸點以及繼電器是否良好(尤其是用過的繼電器)。

　　3、測量吸合電壓和吸合電流:

　　用可調穩壓電源和電流表，給繼電器輸入一組電壓，且在供電迴路中串入電流表進行監測。慢慢調高電源電壓，聽到繼電器吸合聲時，記下該吸合電壓和吸合電流。

也是像上述那樣連接測試，當繼電器發生吸合後，再逐漸降低供電電壓，當聽到繼電器再次發生釋放聲音時，記下此時的電壓和電流。一般情況下，繼電器的釋放電壓約在吸合電壓的10~50%，如果釋放電壓太低(小於1/10的吸合電壓)時則不能正常使用了，這樣會對電路的穩定性造成威脅使工作不可靠。

測量吸合電壓和吸合電流

　　檢查方法：

　　1.先用萬用表檢查繼電器的吸引線圈是否斷路，外觀是否發黑(發黑就是燒了);

　　2.檢查各組觸頭是否通路，觸頭是否粘連;

　　3.活動鐵芯連帶觸頭組上下活動是否靈活;

　　經過上述檢查都正常的話，基本可以判斷該繼電器質量是沒有問題的。

　　繼電器使用可靠性的提升方法：

　　1、繼電器線圈的驅動電壓要合適

　　繼電器的線圈需要在適當的電壓下使用。當我們選擇繼電器時，我們會根據電路系統的電壓來確定合適的繼電器。常用的線圈電壓為3.3V、5V、9V、12V和24V。

　　當使用繼電器時，線圈兩端的電壓必須滿足要求，不應太高。如果電壓過高，會導致線圈中電流過大，線圈加熱，隨著時間的推移，可能導致絕緣層高溫燃燒，造成繼電保護損壞。

　　2、注意抑制觸點電弧

　　當機械接觸被切斷時，它會在觸頭上產生電弧，電弧會腐蝕接觸，甚至導致接觸粘著失效。一般情況下，在相同的電流下，交流迴路中的電弧是由直流電路中的電弧引起的，因為交流具有零交點。所以，如果繼電器是用來通訊的，在迴路中，嘗試通過過零檢測電路斷開接近零的觸點，以減少電弧。對於直流電路，可以考慮RC吸收電路來抑制電弧。

　　3、觸點不要過載

　　繼電器承載能力有限的機械觸頭，控制迴路的電壓和電流應在繼電器的負載能力範圍內，過載會大大降低觸頭的機械壽命。並在選擇接觸容量時留出足夠的空間，防止觸點過載。

　　4、機械觸點的通斷頻率不應太頻繁

　　繼電器的觸點是開關的。在開關時，有一定的響應速度，機械觸點有彈跳抖動的過程，響應時間為ms級。因此，它不能用於高開關頻率的控制迴路。如果開關頻率較高，則可選擇MOS管、晶閘管等電力電子開關。

　　繼電器應用廣泛，為了保證其工作穩定性，必須對繼電器進行合理的選擇。
