電燈雙控的方法被家裝領域廣泛使用，這個我們上初中時學到的知識，在我們裝修時派上了大用場。而雙控開關（又叫雙聯開關）的作用遠不止於此。下文中所提到的開關，均以單開（面板上只有一個鍵）為例，多開開關可以看作多個單開開關組合在一起。

從正面來看，雙控開關與單控開關無異，但從背面看，會發現單控開關的背面只有連個接線柱，而雙控開關有三個▼

二者電路圖對比如下▼

同一個雙控開關，可以同時控制兩個燈，使用時，甲燈亮的同時，乙燈滅；乙燈亮，甲燈滅。這種接法中，兩盞燈不可同時點亮或熄滅。適用於家中有小孩，需要夜間起床餵奶，或習慣臥室有光亮的用戶。甲乙兩燈，適合一個接普通照明燈，另一個接省電小夜燈。

使用時，L為進線，L1和L2分別連接兩個燈▼

上文中說到的雙控開關控制一盞燈和雙控開關控制兩盞燈，是把雙控開關做單控開關用。可以理解為，控制「一組」燈，上圖所示的電燈，如果有多個燈串聯，可看作是一組。

兩個開關同時控制一盞燈

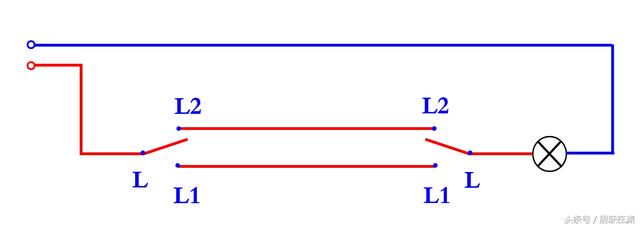

這一接法是被運用最廣泛的，也是生產雙控開關的本意。從A，B兩地控制電燈，需要把A,B兩地的雙控開關的L1和L2連接，A地公共點接火線，B地公共點接電燈▼

實物圖接法如下：

雙控開關改多控開關

多控開關，又叫做中途開關。這種開關實際上可以看作一個雙刀多投開關。正面來看，與雙控開關、單控開關無異，但背面比雙控開關多了3個接線柱（也有個別高端品牌背面只有4個接線柱，接線起來要方便很多，此處不提）▼

電路圖對比▼

經過對比可知，把雙控開關改成多控開關是很簡單的，只需要把兩個雙控開關放在一起即可。

面板改造

由電路圖對比可知，多控開關的兩個切換刀頭是同時進行切換的，這就需要我們把兩個雙控開關的按鍵連在一起，使之能夠同時切換。

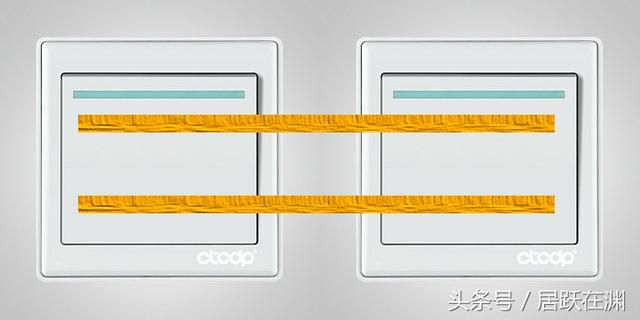

最簡單的做法，是取2根木棒或鐵棒，將兩個開關按鍵的上端和下端粘在一起▼

當然，如果你有興趣，可以去網上買DIY木棍，把這個設計做的更好看。

這樣一來，經過組合的雙控開關與多控開關就一樣了。但這樣還是不夠的，哪怕是多控開關，買回來也還是不能用直接使用，還需要我們進一步接線。

接線柱接線

這個改造，是要把L11-L22；L12-L21相連▼

同理，雙控開關也需要進行這樣的改造。假設我們改造的兩個雙控開關為A和B，則需要把A開關的L1與B開關的L2，A開關的L2與B開關的L1接在一起。這樣一來，雙控開關就完全成了一個多控開關。

中途開關的用法

這樣一來，我們就得到了四個點▼

A,B兩點就是中途開關中的L1和L2，也是雙控開關改造中兩個雙控開關的L接線柱。C,D兩點是我們剛剛改造出來的。

中途開關不能連接電燈和火線，需要配合雙控開關使用。A,B,C,D四個點，需要連接雙控開關的L1與L2或A,B點連接另一個中途開關的C，D點。這樣以來，就實現了三地、四地或更多地點同時控制電燈。

,
