一種抗震降噪離心蒸汽壓縮機的製作方法
2023-06-09 20:11:27
1.本實用新型涉及蒸汽壓縮機技術領域，具體為一種抗震降噪離心蒸汽壓縮機。
背景技術：
2.蒸汽壓縮機總體構成較為複雜，主要由壓縮系統、蒸汽降溫器和潤滑系統三個基本單元組成。蒸汽壓縮機是熱回收系統對產生的蒸汽通過壓縮作用而提高蒸汽溫度和壓力的關鍵設備。作用是將低壓(或低溫)的蒸汽加壓升溫，以達到工藝或者工程所需的溫度和壓力要求。由於蒸汽壓縮機在工作時，由於電機和葉輪的高速旋轉，導致蒸汽壓縮機本體會產生較強的振動，甚至出現進氣管路和出氣管路因振動劇烈出現斷裂的現象，且影響周圍的工作環境。
技術實現要素：
3.本實用新型的目的在於對現有技術中存在的不足，提供給了一種抗震降噪離心蒸汽壓縮機，以解決上述背景技術中提出的問題。
4.為實現上述目的，本實用新型提供如下技術方案：一種抗震降噪離心蒸汽壓縮機，包括安裝框；
5.吸音組件，設於所述安裝框的四周，使安裝框形成中空結構用於放置離心蒸汽壓縮機；其中所述吸音組件包括：
6.若干吸音板，設於所述安裝框的外表面並對安裝框包裹；
7.與吸音板數量相同的固定板，設於所述安裝框內且位於所述吸音板的對立面；
8.第一減震組件，設於所述吸音組件上且位於所述安裝框的下端；所述第一減震組件抵接於離心蒸汽壓縮機；
9.至少三組第二減震組件，設於所述安裝框的側壁上且安裝在吸音組件上；每個所述第二減震組件抵接於離心蒸汽壓縮機。
10.採用上述技術方案：在第一減震組件和第二減震組件的相互配合下，即使離心蒸汽壓縮機處於工作狀態時，也能降低離心蒸汽壓縮機對固定框的振動，同時，在吸音板和固定板的相互配合下，對離心蒸汽壓縮機進行包裹，有效的降低離心蒸汽壓縮機工作時對外界環境造成影響。
11.優選的，所述第一減震組件包括：
12.至少兩組第一定位套，設於所述固定板上；
13.與所述第一定位套數量相同的滑杆，一端套接於所述第一定位套內；
14.支撐板，連接於所述滑杆的另一端；
15.與滑杆數量相同的第一復位彈簧，套接於所述滑杆上且兩端分別抵接於第一定位套和支撐板；
16.彈性塊，設於所述固定板上且位於所述第一定位套之間的中央處，當離心蒸汽壓縮機處於工作狀態時，對支撐板進行擠壓，在第一復位彈簧、滑杆和第一定位套的相互配合
下，對離心蒸汽壓縮機產生一個相互作用力，降低離心蒸汽壓縮機的振動，同時配合彈性塊進行支撐，避免振動幅度過大對固定板造成撞擊損壞。
17.優選的，所述第一減震組件還包括：
18.定位軸，連接於所述第一定位套且位於第一定位套之間；所述定位軸貫穿所述彈性塊；
19.至少兩組滑塊，套接於所述第一定位軸且位於所述第一定位套和彈性塊之間；
20.與滑塊數量相同的轉動杆，一端轉動連接於所述滑塊，另一端轉動連接於所述支撐板上；所述轉動杆位於支撐板的端部相互聚攏，位於滑塊的端部相互背離；
21.與滑塊數量相同的第二復位彈簧，套接於所述定位軸且兩端分別連接於滑塊和第一定位套，在轉動杆配合滑塊在定位軸上滑動，降低振動幅度，避免振動幅度過大支撐板與固定板之間發生撞擊。
22.優選的，所述第二減震組件包括線性陣列設於所述吸音組件上的若干減震部，所述減震部包括：
23.至少兩組相互鏡像設置弧形支撐板，其中一弧形支撐板設於所述固定板上；所述弧形支撐板的弧面相互靠近；
24.至少四組第二定位套，分別設於弧形支撐板的兩端；
25.至少兩組滑動杆，滑動設於所述第二定位套內；
26.若干第三復位彈簧，兩端分別連接於所述弧形支撐板上且位於所述弧形支撐板的之間。
27.優選的，還包括控制臺，設於所述安裝框內且線性連接於離心蒸汽壓縮機。
28.有益效果：利用吸音板與固定板相互配合，將安裝框進行包裹，使離心蒸汽壓縮機被包裹在固定板內，即使離心蒸汽壓縮機在啟動工作時，也能有效避免對周圍環境形成噪音影響，同時在離心蒸汽壓縮機工作的過程中，在第一減震組件和多個第二減震組件相互配合，對離心蒸汽壓縮機產生緩衝，降低離心蒸汽壓縮機的振動幅度，延長離心蒸汽壓縮機的使用壽命。
附圖說明

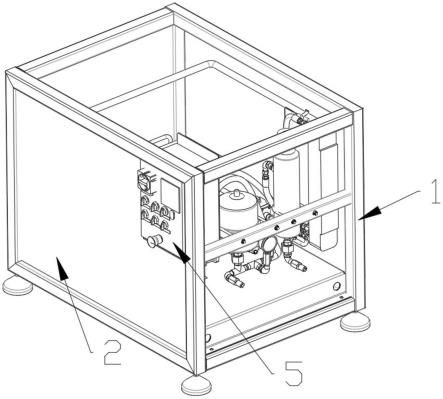

29.圖1為本實用新型的整體結構示意圖；
30.圖2為本實用新型的第一減震組件示意圖；
31.圖3為本實用新型的第二減震組件示意圖；
32.圖4為本實用新型的吸音組件示意圖。
33.圖1至圖4中附圖標記為：安裝框1、吸音組件2、第一減震組件3、第二減震組件4、控制臺5、吸音板21、固定板22、第一定位套31、滑杆32、支撐板33、第一復位彈簧34、彈性塊35、定位軸36、滑塊37、轉動杆38、第二復位彈簧39、弧形支撐板41、第二定位套42、第三復位彈簧43、
具體實施方式
34.在實際的應用中，申請人發現：蒸汽壓縮機總體構成較為複雜，主要由壓縮系統、蒸汽降溫器和潤滑系統三個基本單元組成。蒸汽壓縮機是熱回收系統對產生的蒸汽通過壓
縮作用而提高蒸汽溫度和壓力的關鍵設備。作用是將低壓(或低溫)的蒸汽加壓升溫，以達到工藝或者工程所需的溫度和壓力要求。由於蒸汽壓縮機在工作時，由於電機和葉輪的高速旋轉，導致蒸汽壓縮機本體會產生較強的振動，且影響周圍的工作環境，針對這些問題，所以發明了一種抗震降噪離心蒸汽壓縮機，能夠有效的解決上述問題。
35.請參考圖1至圖4，本實用新型提供一種技術方案：一種抗震降噪離心蒸汽壓縮機，包括安裝框1、吸音組件2、第一減震組件3、至少三組第二減震組件4和控制臺5，本實施例中採用四組第二減震組件4，所述控制臺5安裝在所述安裝框1內，所述控制臺5線性連接於離心蒸汽壓縮機，其中吸音組件2安裝在安裝框1側面四周，對安裝框1的側面進行包裹，使安裝框1形成中空的殼體，所述第一減震組件3設於所述安裝框1的低端且位於中空結構內，所述第一減震組件3抵接於離心蒸汽壓縮機，所述第一減震組件3用於對離心蒸汽壓縮機支撐減震，所述第二減震組件4安裝在安裝框1的側面四周且連接於所述吸音組件2，每個所述第二減震組件4抵接於離心蒸汽壓縮機，在第二減震組件4的作用下，對離心蒸汽壓縮機的側面進行支撐減震，其中所述吸音組件2包括設於所述安裝框 1的外表面的若干吸音板21，以及設於所述安裝框1內與吸音板21數量相同的固定板22；所述吸音板21對安裝框1包裹，所述固定板22位於所述吸音板21的對立面，所述固定板22與吸音板21之間預留一定間隙，提高隔音效果，在第一減震組件3和第二減震組件 4的相互配合下，即使離心蒸汽壓縮機處於工作狀態時，也能降低離心蒸汽壓縮機對固定框的振動，同時，在吸音板21和固定板22的相互配合下，對離心蒸汽壓縮機進行包裹，有效的降低離心蒸汽壓縮機工作時對外界環境造成影響。
36.在進一步實施例中，所述第一減震組件3包括設於所述固定板22上至少兩組第一定位套31，本實施例中採用四組第一定位套31，一端套接於所述第一定位套31內且與所述第一定位套31數量相同的滑杆32，連接於所述滑杆32的另一端的支撐板33，套接於所述滑杆32上且與滑杆32數量相同的第一復位彈簧34，安裝在所述固定板22上彈性塊35，連接於所述第一定位套31的定位軸36，套接於所述定位軸36至少兩組滑塊37，本實施例中採用四組滑動塊，一端轉動連接於所述滑塊37與滑塊37數量相同的轉動杆38，以及套接於所述定位軸36與滑塊37數量相同的第二復位彈簧39，所述第一定位套31分別安裝在固定板22的四個頂角處，所述定位軸36位於第一定位套31之間；所述定位軸36貫穿所述彈性塊35，所述滑塊37位於所述第一定位套31和彈性塊35之間，所述轉動杆38 另一端轉動連接於所述支撐板33上，所述轉動杆38位於支撐板33的端部相互聚攏，位於滑塊37的端部相互背離，所述第二復位彈簧39兩端分別連接於滑塊37和第一定位套 31，在轉動杆38配合滑塊37在定位軸36上滑動，降低振動幅度，避免振動幅度過大支撐板33與固定板22之間發生撞擊，所述第一復位彈簧34兩端分別抵接於第一定位套31 和支撐板33，所述彈性塊35位於所述第一定位套31之間的中央處，當離心蒸汽壓縮機處於工作狀態時，對支撐板33進行擠壓，在第一復位彈簧34、滑杆32和第一定位套31的相互配合下，對離心蒸汽壓縮機產生一個相互作用力，降低離心蒸汽壓縮機的振動，同時配合彈性塊35進行支撐，避免振動幅度過大對固定板22造成撞擊損壞。
37.在進一步實施例中，所述第二減震組件4包括線性陣列設於所述吸音組件2上的若干減震部，分別設於弧形支撐板41的兩端至少四組第二定位套42，本實施例中採用四組第二定位套42，滑動設於所述第二定位套42內至少兩組滑動杆，本實施例中採用兩組滑動杆，
以及兩端分別連接於所述弧形支撐板41上的若干第三復位彈簧43，所述減震部包括設置在所述支撐板33上的至少兩組相互鏡像設置弧形支撐板41，其中一弧形支撐板41設於所述固定板22上，所述弧形支撐板41的弧面相互靠近，所述第三復位彈簧43位於所述弧形支撐板41的之間，在第二定位套42和滑動杆的相互配合下，結合第三復位彈簧43 對離心蒸汽壓縮機進行緩衝
38.需要說明的是，在上述具體實施方式中所描述的各個具體技術特徵，在不矛盾的情況下，可以通過任何合適的方式進行組合。為了避免不必要的重複，本實用新型對各種可能的組合方式不再另行說明。
