18650智能充電器多功能（打破臥式充電傳統）

2023-05-28 04:04:23 1

滿眼都是臥式的充電器，再好看著也會疲勞

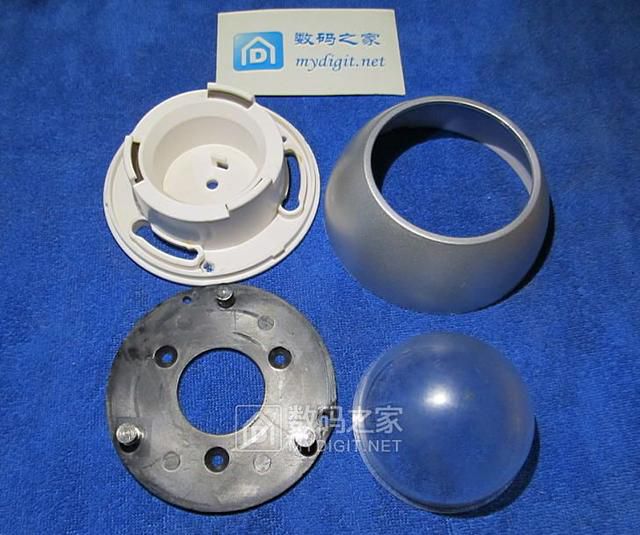

忽然想起來以前拆過的攝像頭http://bbs.mydigit.cn/read.php?tid=2273106

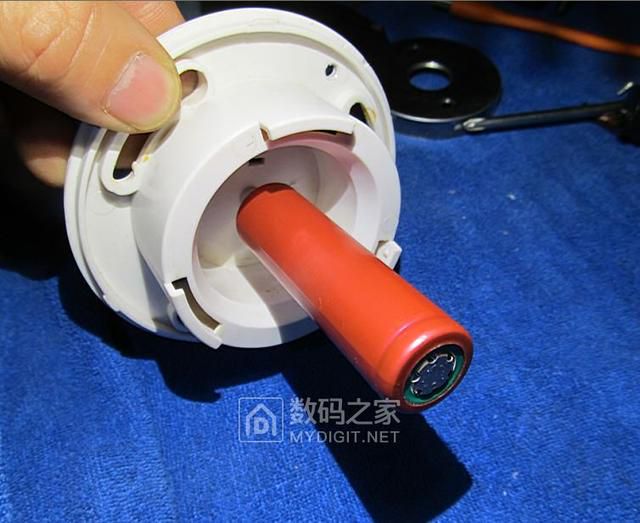

外殼一直留著沒扔，這下就能用上了

大家都是來看圖滴，廢話就不多說

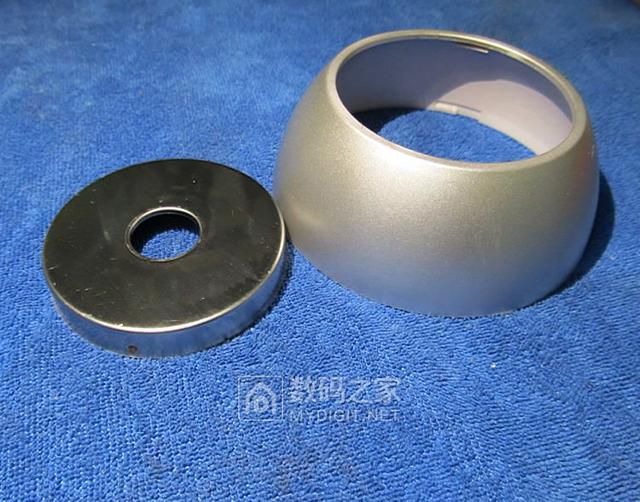

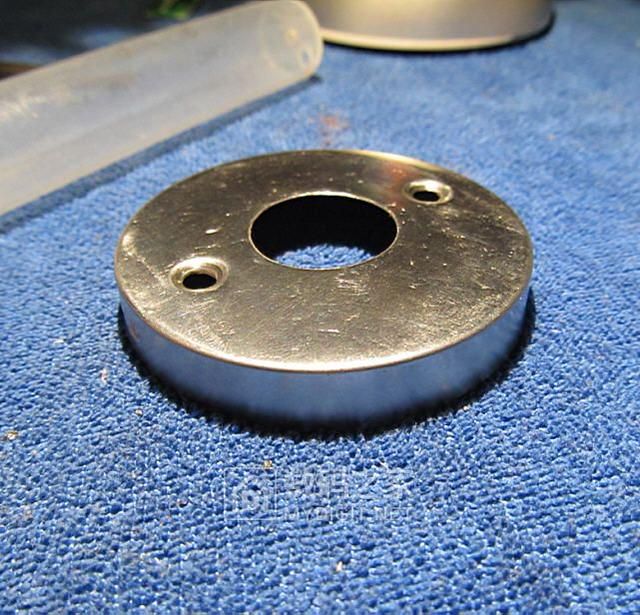

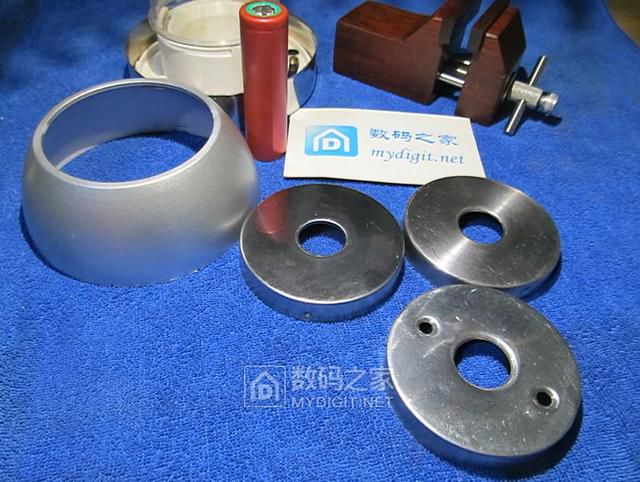

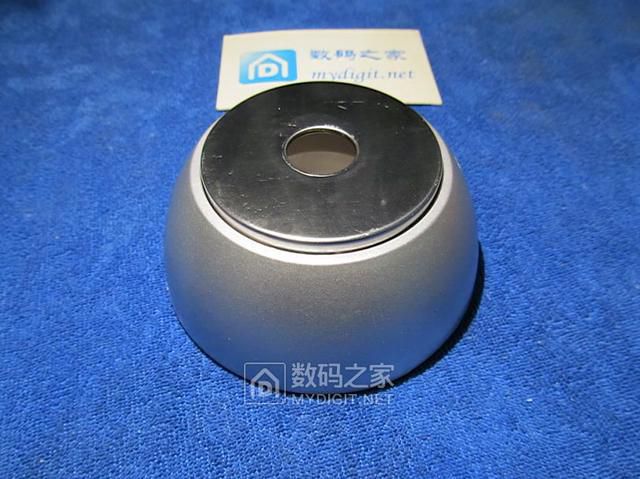

不鏽鋼的門把手裝飾罩

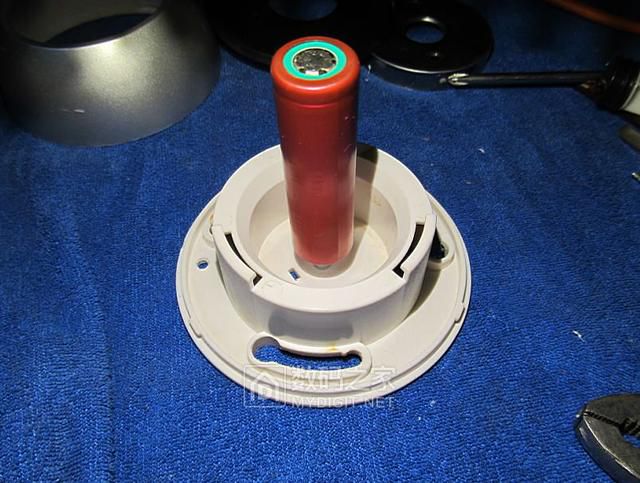

放上去剛剛好，非常合適

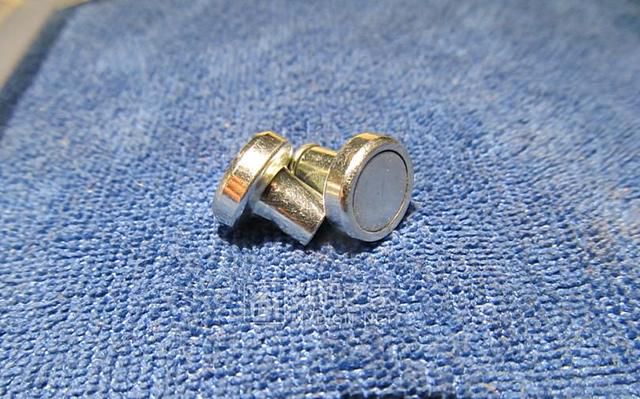

改裝燈板帶的小磁鐵

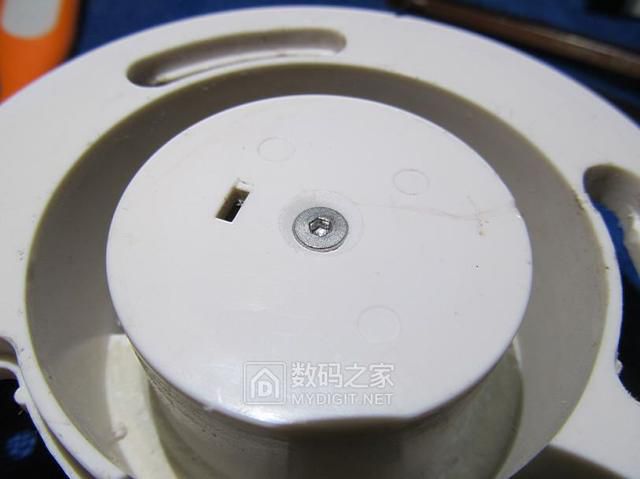

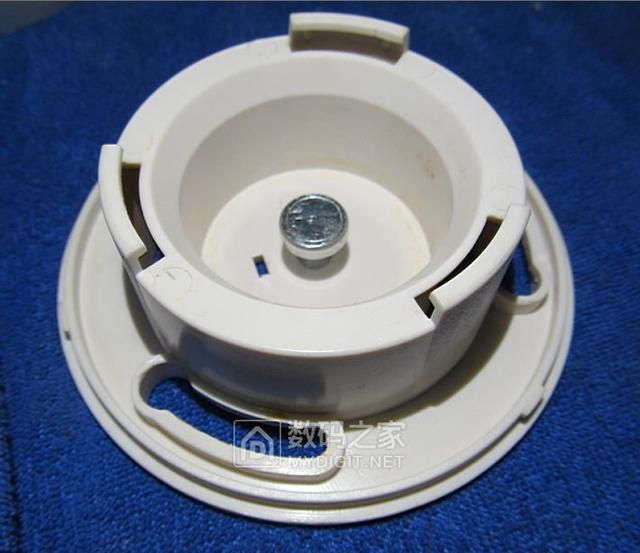

把磁鐵擰在攝像頭外殼的底部

吸力很大，即使電池側倒也不會脫落下來

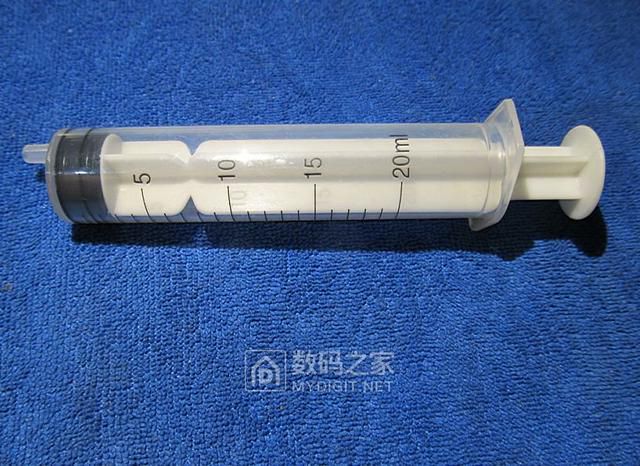

20毫升的注射器，以前買了不少

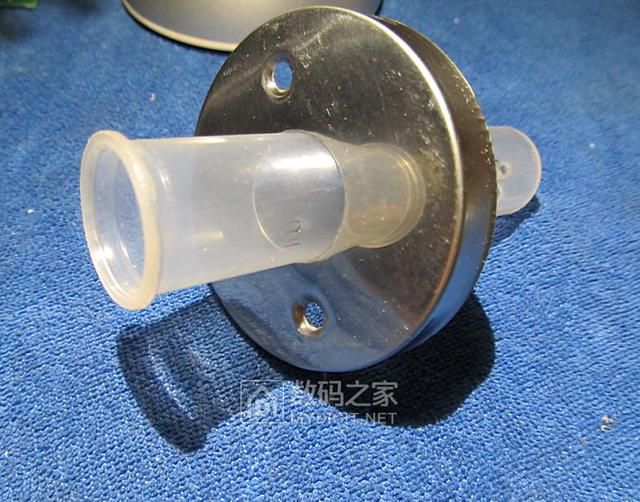

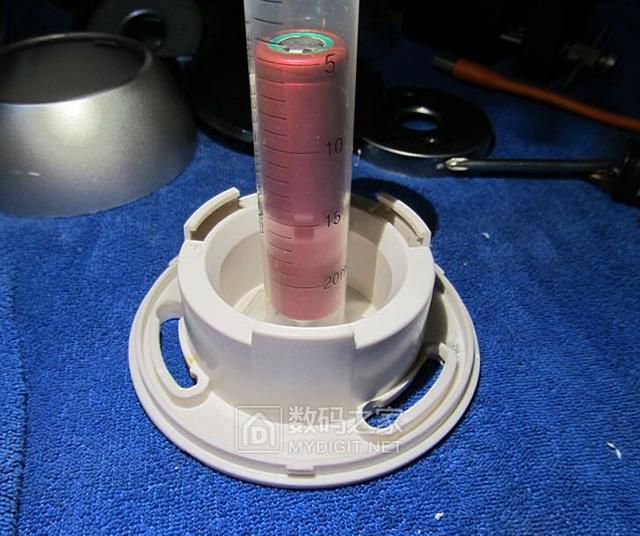

套上看看

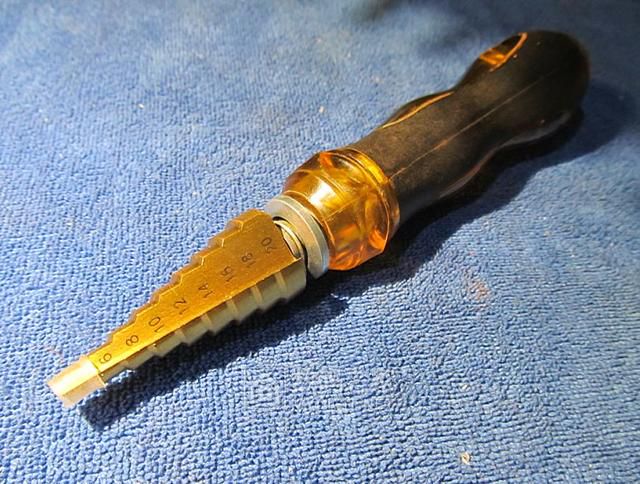

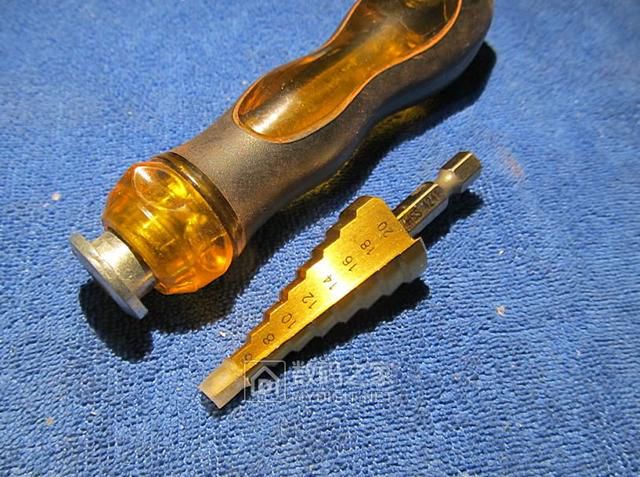

寶塔鑽頭很方便擴孔

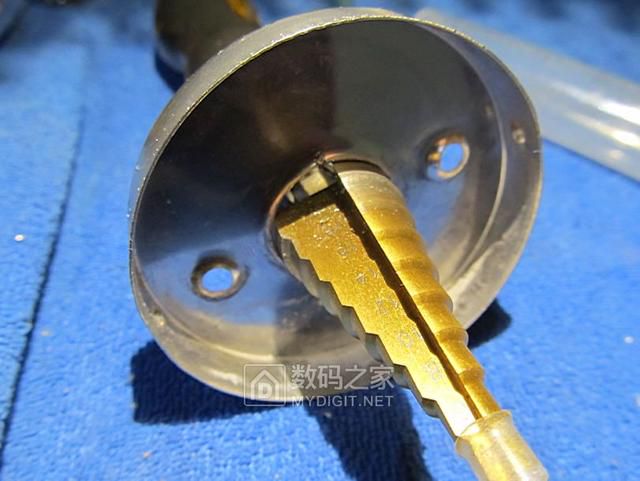

開始

好在護罩並不厚

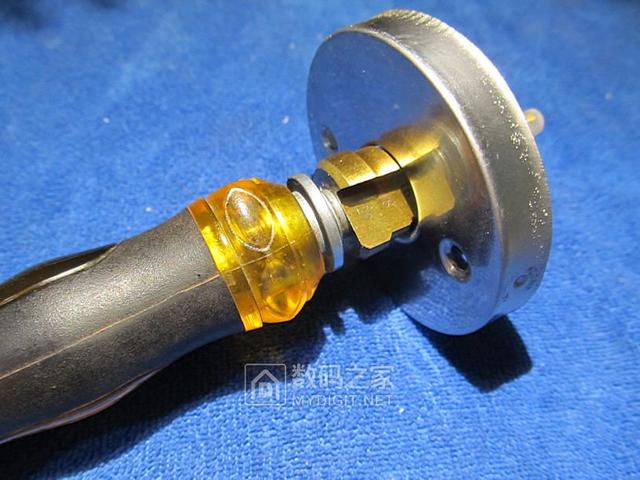

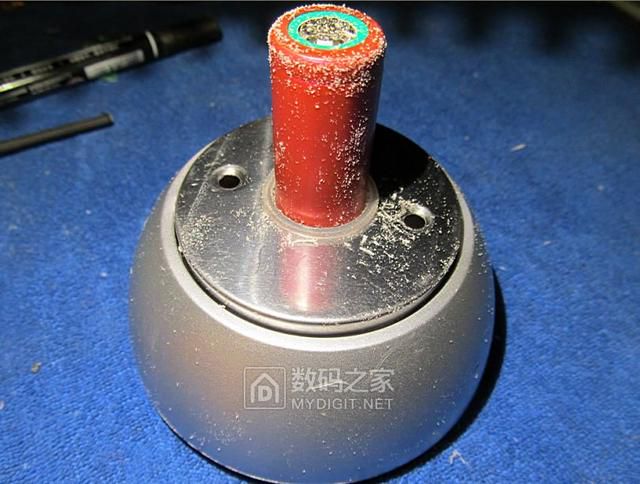

捻幾下就完成擴孔

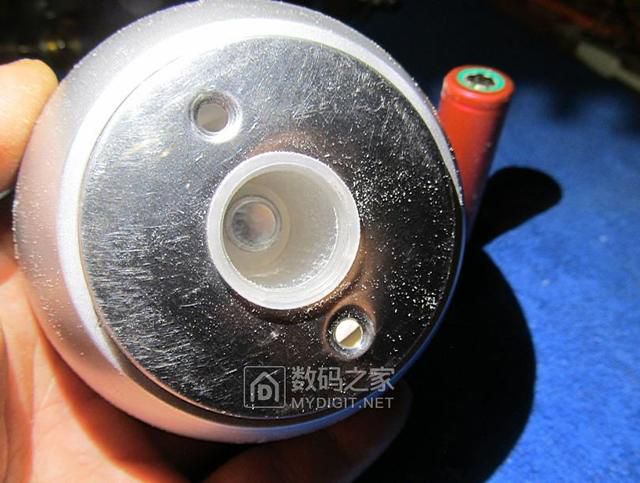

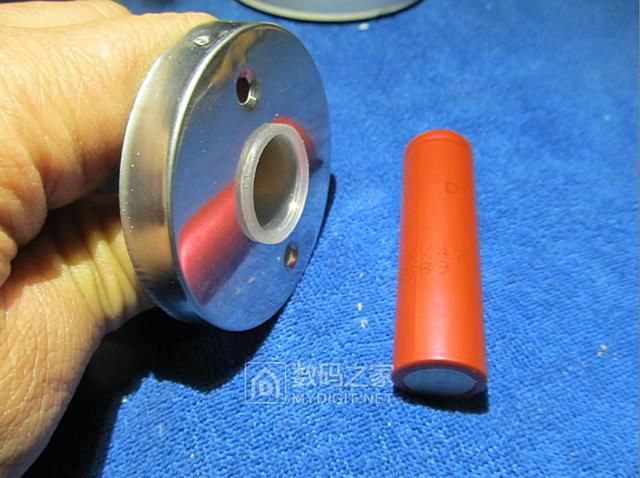

直徑合適了

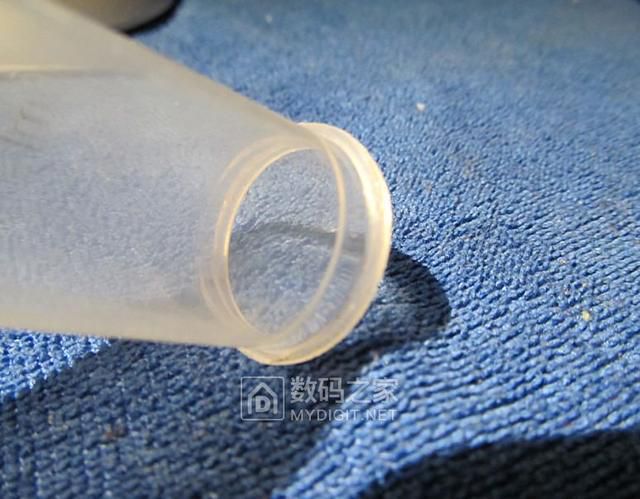

修整注射器外沿

和底座尺寸合適

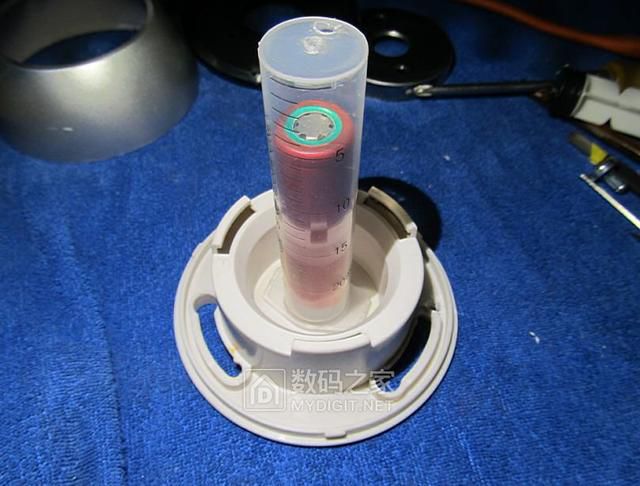

就位

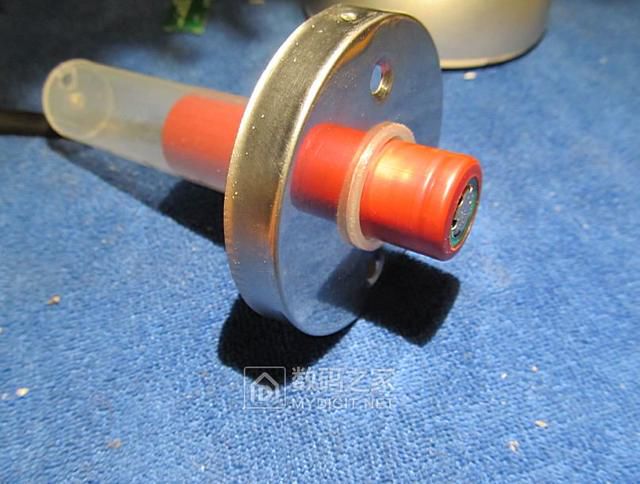

不傷電池，

保持絕緣

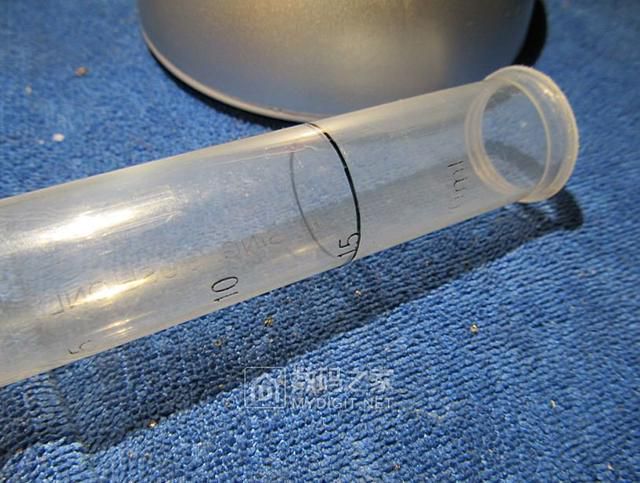

量取長度

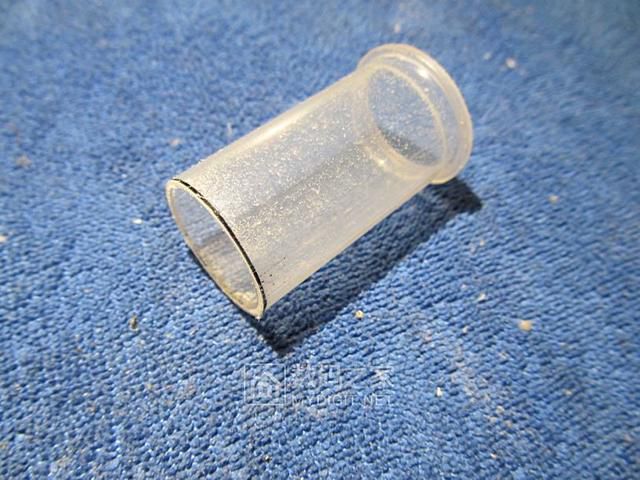

截斷

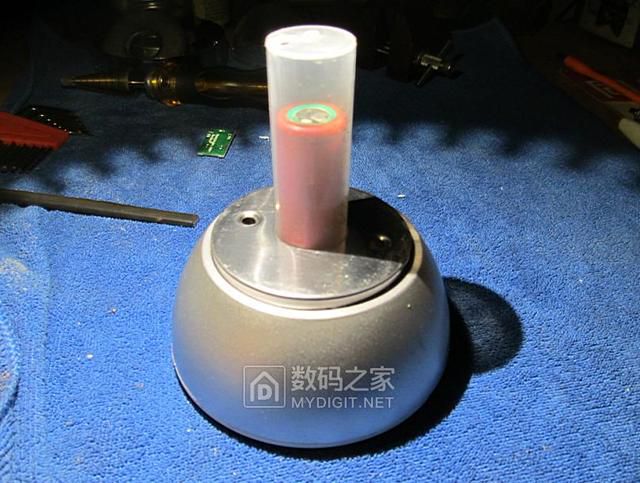

安裝圖

腳踏實地了

再開孔

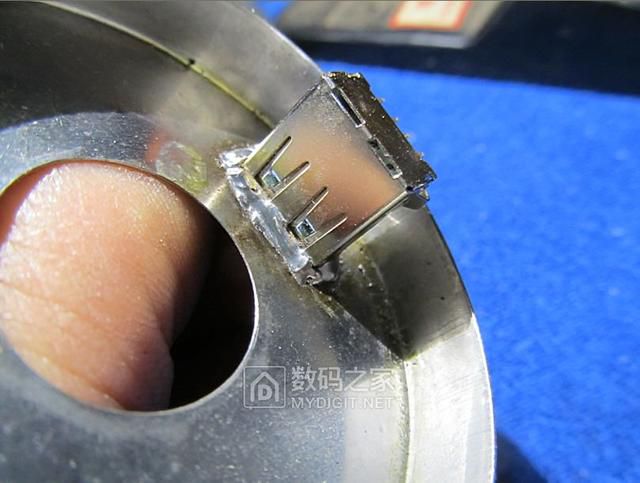

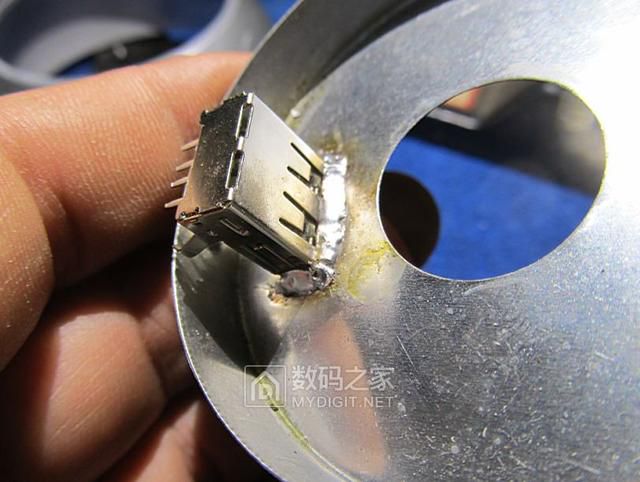

USB母座完成

焊接

挺結實的

正面

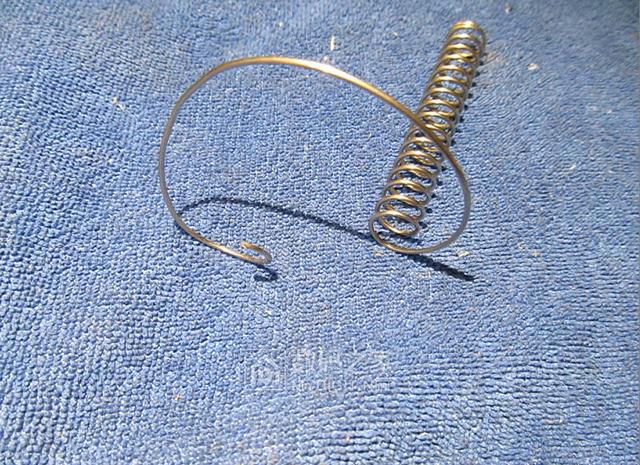

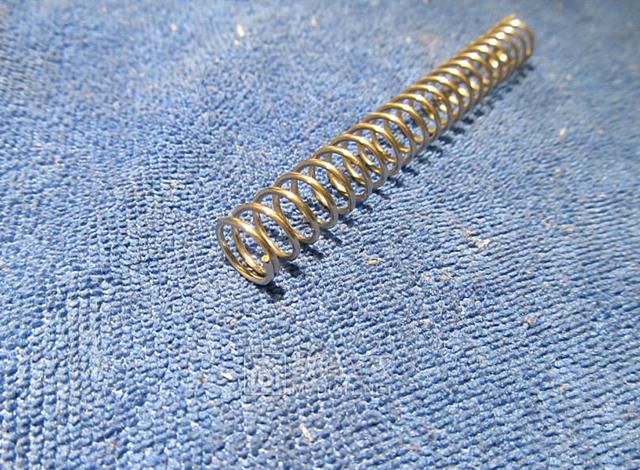

不鏽鋼彈簧

拽出一截

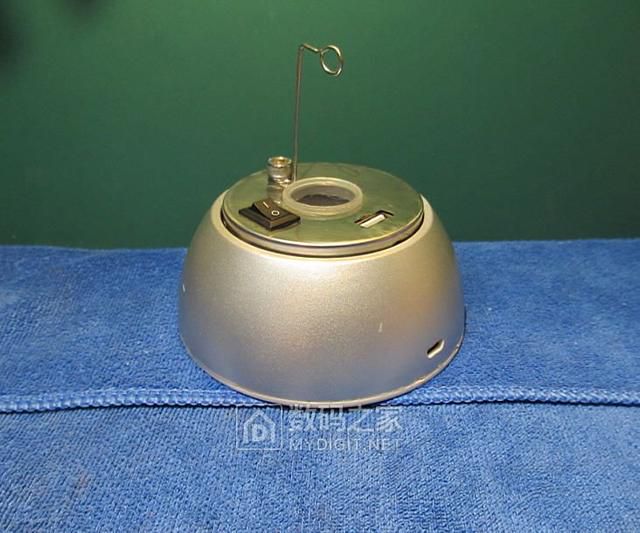

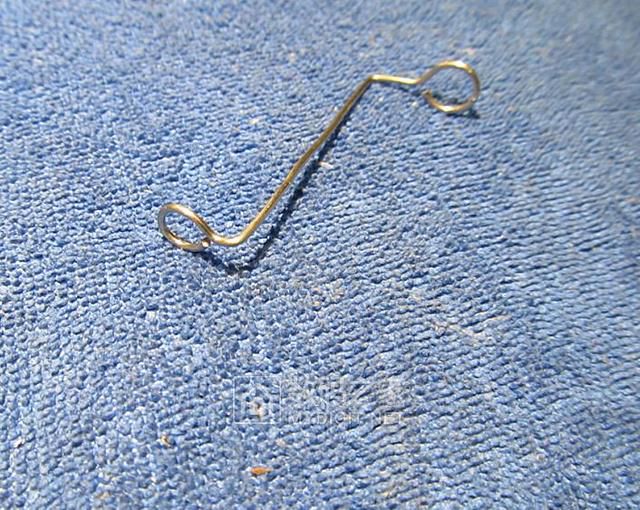

最後完成的形狀

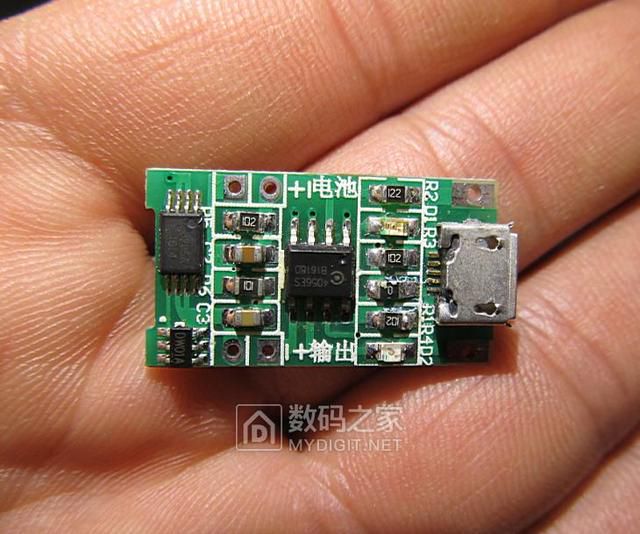

4056雙保護充電板

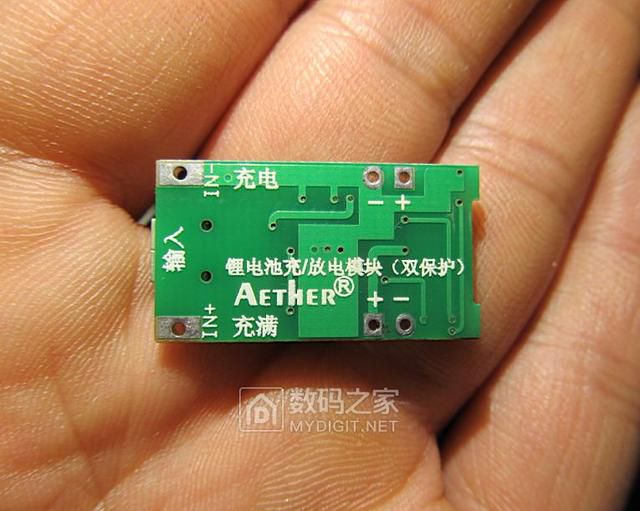

充電板背面接線標註很清楚

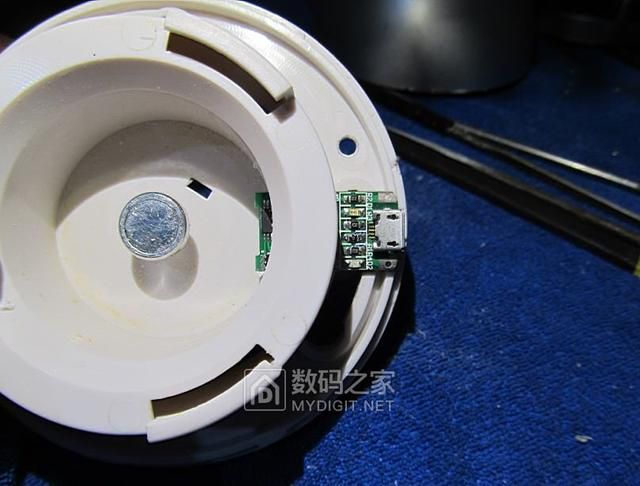

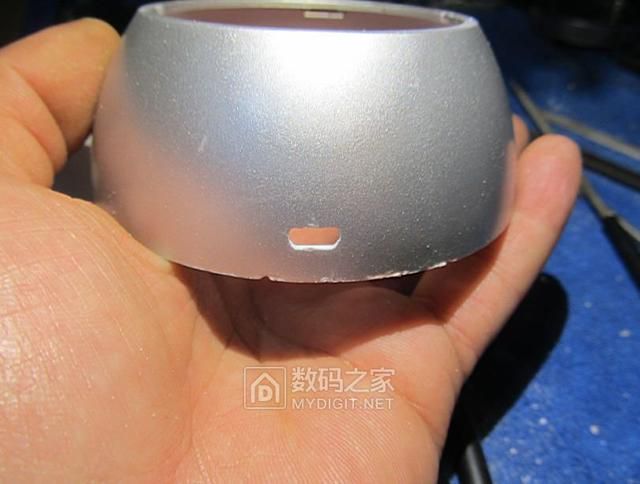

底座開槽

讓其將將卡住

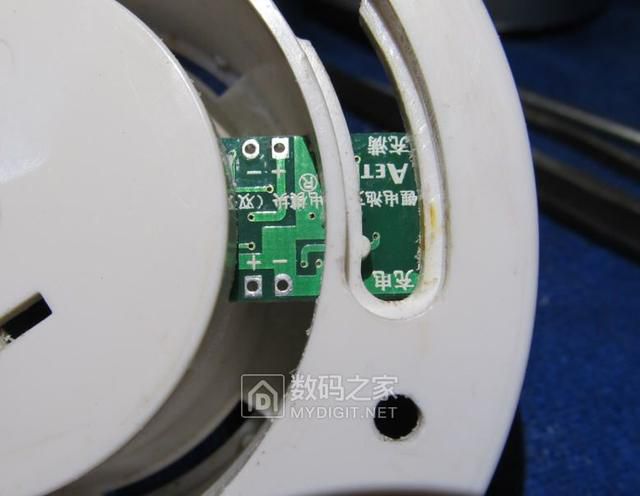

背面剛剛露出接線孔，真是很巧

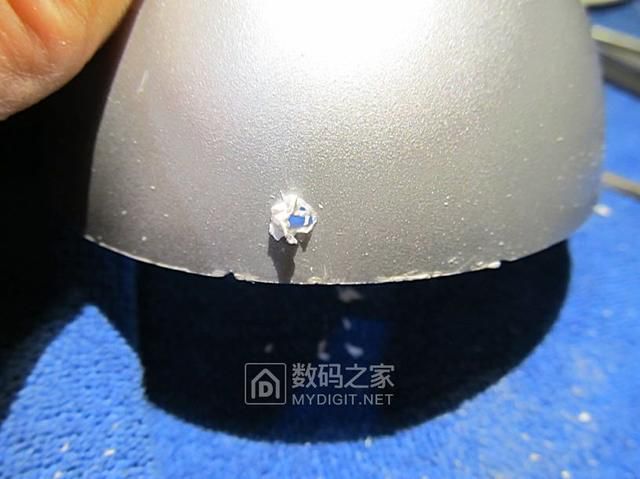

先捅個小窟窿

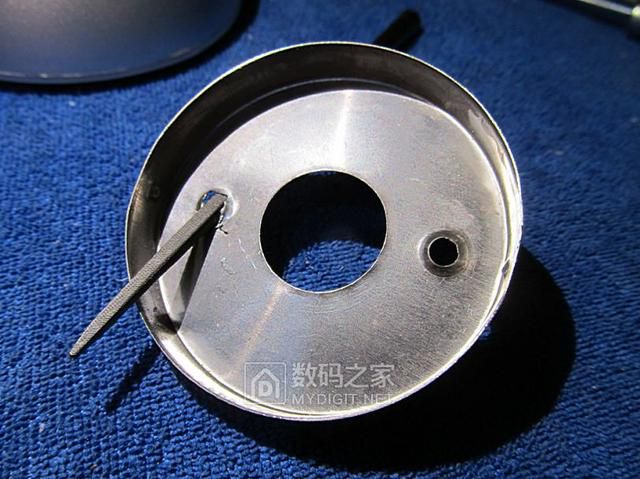

再用什錦銼慢慢修整

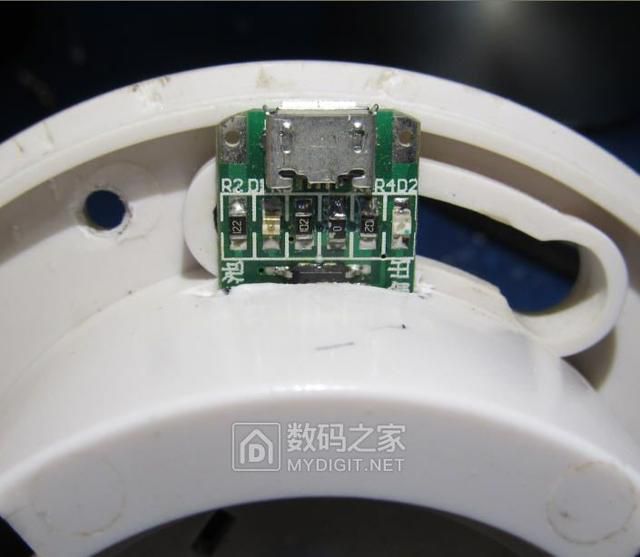

對得很整齊，不賴吧？

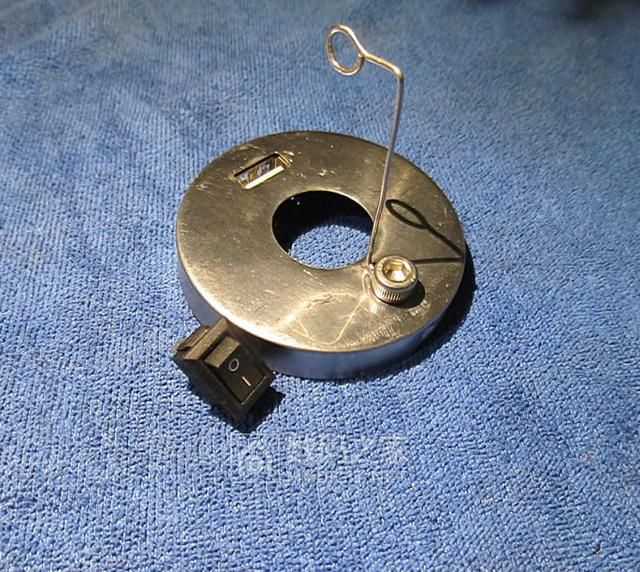

找到個小翹板開關

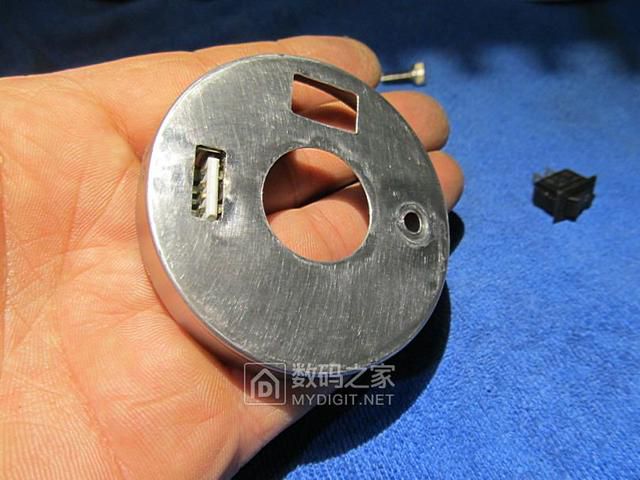

繼續開孔

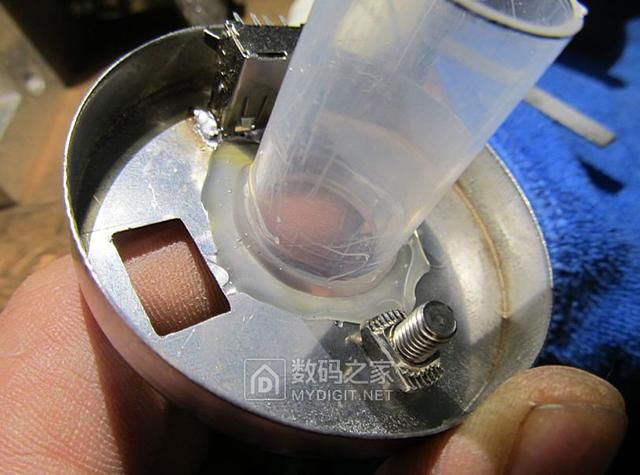

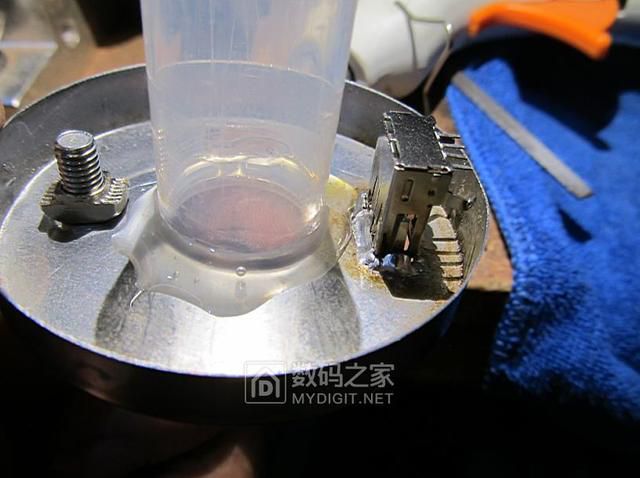

熱熔膠固定注射器筒（電池倉）

接線，

檢查完畢，熱熔膠固封底座

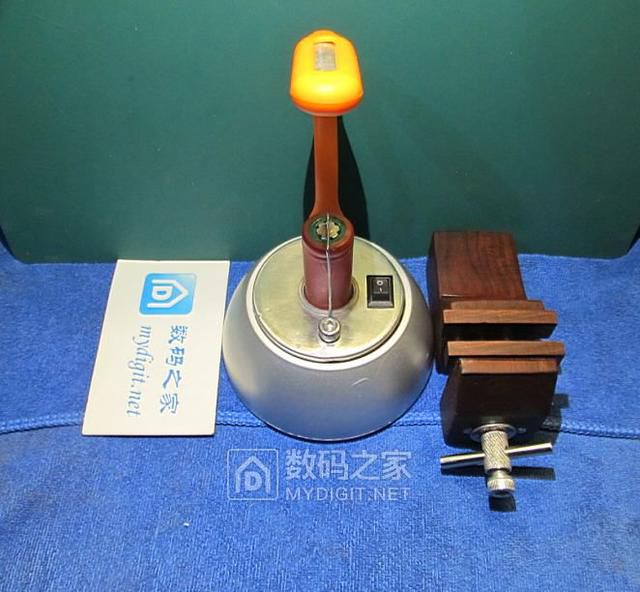

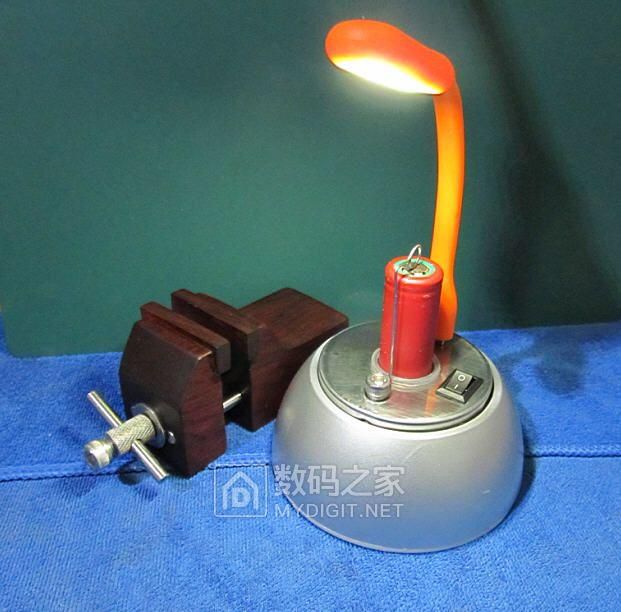

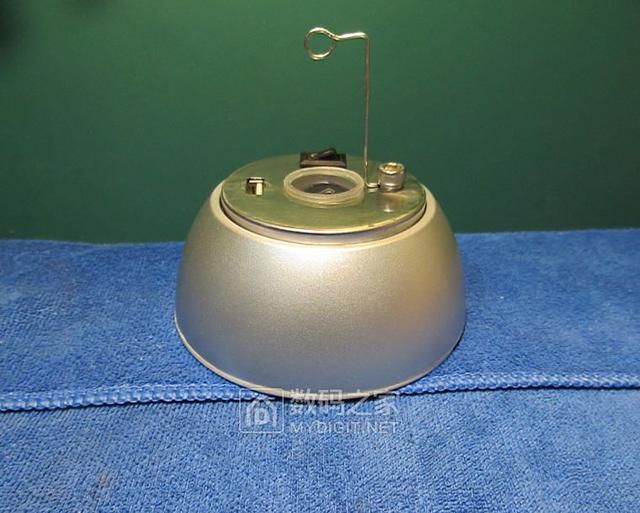

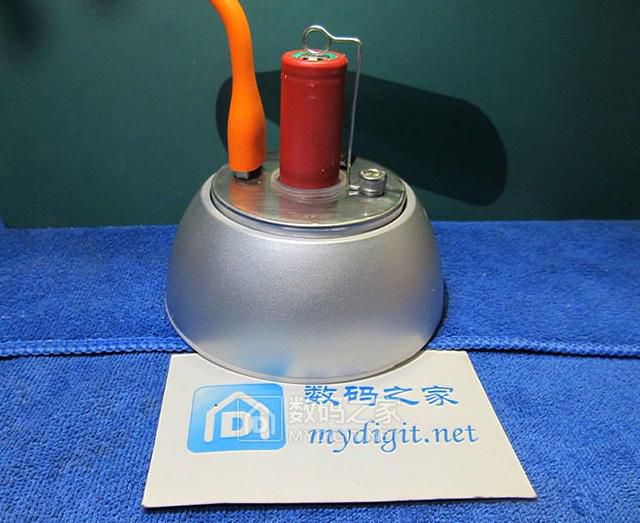

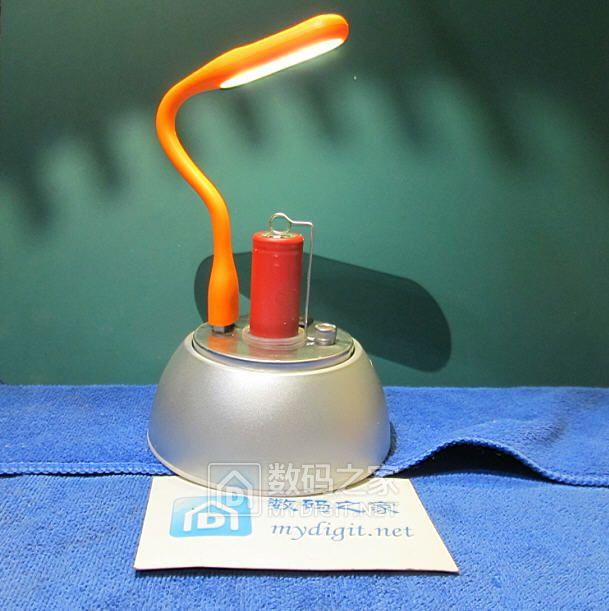

大功告成的樣子

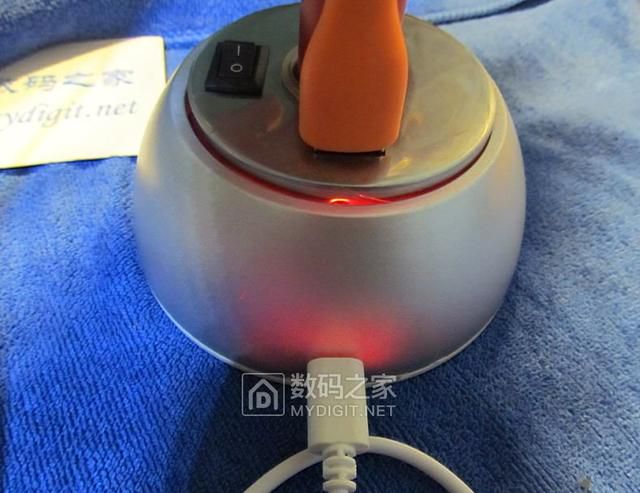

充電紅燈亮起

是不是覺得挺好玩的呢？

顏值不低吧？

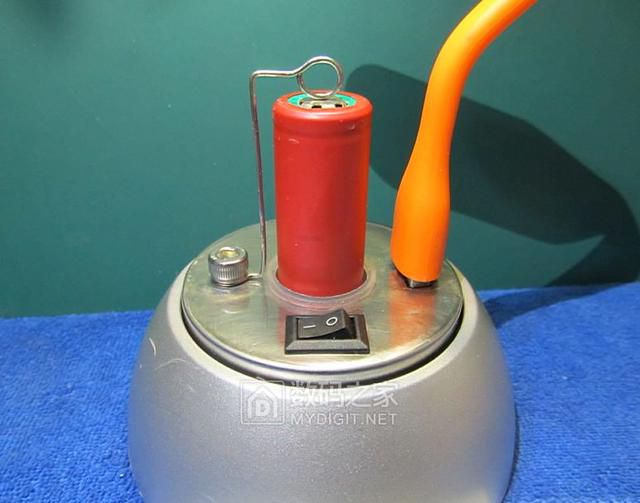

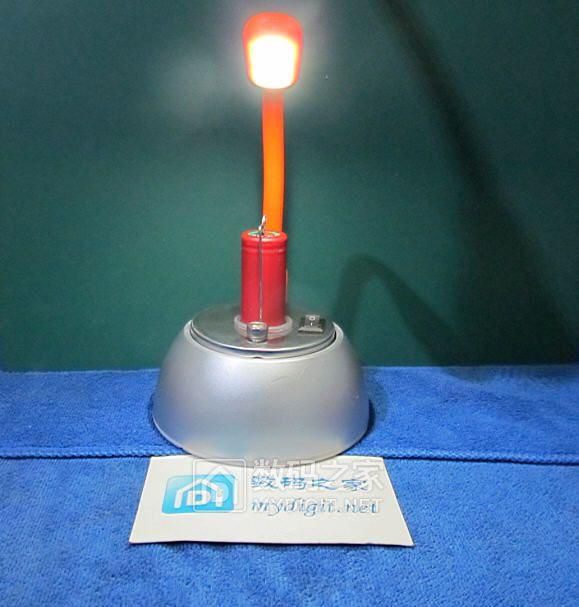

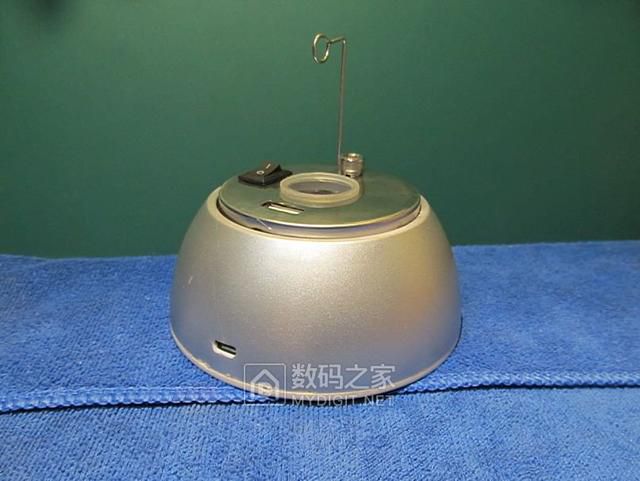

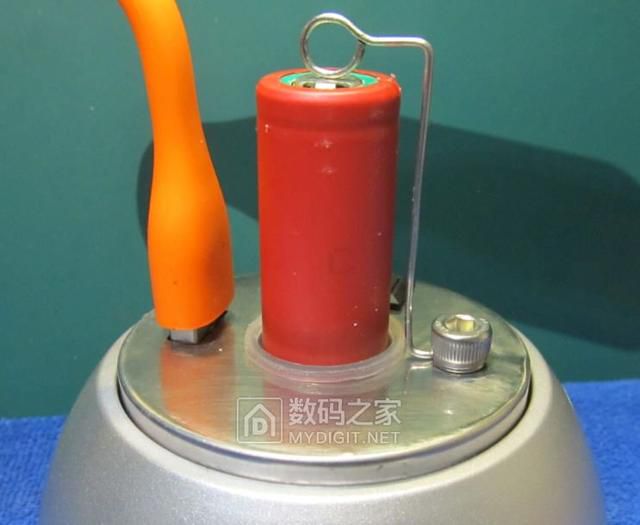

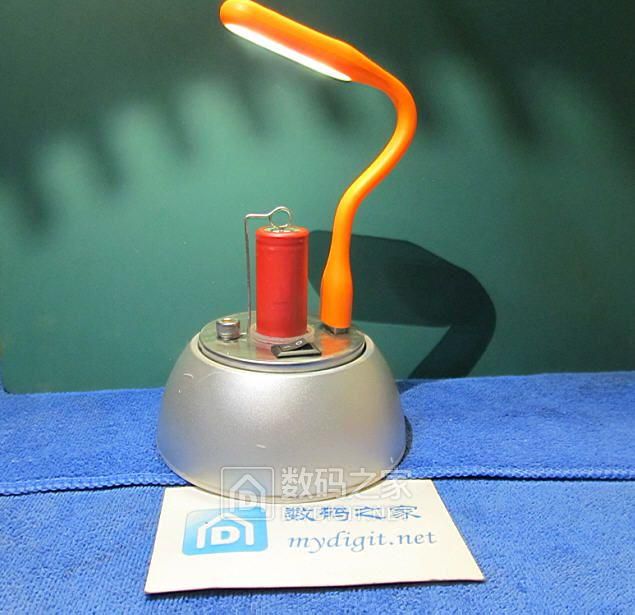

正面圖

自己覺得挺好的

發帖結束，歡迎探討。

謝謝觀看！
