QFN封裝底部異形焊盤的印刷鋼網設計方法與流程
2023-07-01 08:40:07 1
qfn封裝底部異形焊盤的印刷鋼網設計方法
技術領域
1.本發明屬於電子裝聯技術領域,具體涉及一種qfn封裝底部異形焊盤的印刷鋼網設計方法。
背景技術:
2.當前的產品設計趨於小型化、輕量化,產品內部印製板組裝件相應的高密度及高集成,板上元器件尺寸也越來越小,qfn封裝元器件的傳統形式為底部方形接地焊盤,四邊為i/o焊盤。隨著器件內部設計需要,底部焊盤選用非方形的異形。元器件的外形尺寸微小導致點位間的距離極近,鋼網設計開孔若與物料焊盤按照比例1:1設計,時常發生由於器件貼片擠壓錫膏外溢,產品焊接完成後焊點橋連;又或者為了避免焊錫膏過多減薄鋼網厚度,導致錫量不夠的虛接問題。
技術實現要素:
3.(一)要解決的技術問題
4.本發明要解決的技術問題是:如何提供一種qfn封裝底部異形焊盤的印刷鋼網設計方法,以實現qfn封裝底部異形焊盤的器件電子裝聯可靠。
5.(二)技術方案
6.為了解決上述技術問題,本發明提供了一種qfn封裝底部異形焊盤的印刷鋼網設計方法,包括以下步驟:
7.建立qfn封裝元器件底部異形焊盤形態庫;
8.基於qfn封裝元器件底部異形焊盤形態庫識別qfn封裝元器件底部異形焊盤形態,進行鋼網網框尺寸、鋼網厚度、鋼網開口尺寸和形狀設計。
9.優選地,鋼網材質為不鏽鋼,採用雷射切割方法製作。
10.優選地,鋼網設計為均勻並排開圓孔或者三角孔。
11.優選地,整板鋼網的厚度根據印製板組裝件密度、元器件大小、引線間距進行確定。
12.優選地,對於底部焊盤呈分散狀,焊盤尺寸小於預設值,且與四邊點位距離小於預設值的qfn封裝元器件,鋼網選擇厚度為0.12mm;
13.對於底部焊盤呈兩圈或多圈分布的qfn封裝元器件,鋼網選擇厚度為0.08mm;
14.對於底部分布多個焊盤,且一個或幾個焊盤與其他焊盤尺寸差異大於預設值的qfn封裝元器件,鋼網厚度選擇為0.08mm;
15.優選地,返修鋼網的厚度選擇為0.10mm~0.15mm。
16.優選地,鋼網開口尺寸和形狀按照以下要求設計:
17.對於底部焊盤呈分散狀,焊盤尺寸小於預設值,且與四邊點位距離小於預設值的qfn封裝元器件,鋼網開口面積佔焊盤面積的50%,開口位置遠離四邊i/o焊盤至少0.3mm,開口形狀為方形內倒r=0.1mm圓角;
18.對於底部焊盤呈兩圈或多圈分布的qfn封裝元器件,鋼網開口與焊盤面積比1:1,開口形狀為邊緣倒r=2mm圓角,當焊盤面積超過3mm
×
4mm時中間設計架橋,橋寬0.2mm~0.4mm;
19.對於底部分布多個焊盤,且一個或幾個焊盤與其他焊盤尺寸差異大於預設值的qfn封裝元器件,鋼網開口面積佔焊盤面積的60%,開口形狀為大焊盤開三角形開口,內倒r=0.05mm圓角,小焊盤開口與焊盤1:1重合。
20.本發明還提供了一種利用所述方法設計得到的印刷鋼網。
21.本發明還提供了一種所述印刷鋼網的製作方法。
22.優選地,該方法包括以下步驟:gerber數據獲取、數據處理、雷射切割、打磨、張網、封膠和包裝。
23.(三)有益效果
24.本發明的一種qfn封裝底部異形焊盤的印刷鋼網設計方法,通過合理設計鋼網的厚度與開孔尺寸形態,能夠合理控制錫膏印刷量,提高貼裝及回流焊接質量,避免焊點橋連或虛焊,可以有效解決qfn封裝器件底部非常規焊盤(方形)的鋼網設計問題。
附圖說明
25.圖1為雷射切割鋼網製作工序流程圖;
26.圖2為印刷鋼網整板網框尺寸設計圖;
27.圖3為底部焊盤呈分散狀,焊盤尺寸較小,且與四邊點位距離較近的qfn封裝元器件鋼網開口設計尺寸示意圖;
28.圖4為底部焊盤呈兩圈或多圈分布的qfn封裝元器件鋼網開口設計尺寸示意圖;
29.圖5為底部分布多個焊盤,且一個或幾個焊盤與其他焊盤尺寸差異較大的qfn封裝元器件鋼網開口設計尺寸示意圖。
具體實施方式
30.為使本發明的目的、內容和優點更加清楚,下面結合附圖和實施例,對本發明的具體實施方式作進一步詳細描述。
31.鋼網設計是將焊錫膏準確刷塗在印製板上的重要環節,鋼網設計中的重要參數分別為鋼網厚度、鋼網開口面積和厚度、鋼網開口形狀等。一般情況下都滿足焊盤開口面積比大於0.66,寬厚比大於1.5的原則。這些因素都會影響焊錫膏的刷塗量,焊膏量過多易發生焊錫外溢形成錫珠等多餘物或者焊點橋連等現象,焊膏量過少易發生錫量不足導致的虛焊,所以鋼網設計的合理性直接影響焊膏印刷的質量,間接影響焊接質量。當遇到qfn封裝元器件為異形焊盤時按本發明中要求進行設計。
32.本發明提供的一種qfn封裝底部異形焊盤的印刷鋼網設計方法,包括鋼網設計步驟:1)建立qfn封裝元器件底部異形焊盤形態庫;2)基於qfn封裝元器件底部異形焊盤形態庫識別qfn封裝元器件底部異形焊盤形態,依據gerber數據(pcb焊盤尺寸、形狀和位置),編制鋼網製作說明,內容包括:鋼網網框尺寸選擇、鋼網厚度、鋼網開口尺寸和形狀選擇。qfn封裝元器件外形尺寸通常較小,而底部焊盤形態不規則導致部分點位焊盤間距較近,pcba生產過程中發生多錫或少錫等問題。設計合理的鋼網厚度可有效控制錫膏厚度,控制錫膏
印刷量;設計鋼網開孔的方式及尺寸可以實現焊盤局部錫膏印刷,有效預防焊點虛焊或橋連問題的發生,保證焊接可靠性。
33.鋼網材質為不鏽鋼,採用雷射切割方法製作。參考圖1,雷射切割鋼網製作工序包括:gerber數據獲取、數據處理、雷射切割、打磨、張網、封膠和包裝。其中結合pcb的gerber數據和鋼網設計要求進行數據處理,為鋼網製作搭建條件。
34.鋼網分為整板鋼網和返修鋼網。
35.絲印機專用鋼網如圖2所示,網框尺寸一般為29inch
×
29inch,圖形寬度不大於36mm。返修鋼網具體尺寸一般由封裝要求確定。
36.qfn封裝器件焊接後焊點高度一般在50μm~75μm,當qfn封裝元器件引腳間距≤0.5mm時使用0.12mm厚度的網板,但底部稍大焊盤網板開口尺寸可適當縮減5%~10%,以減少焊接橋連的發生。而對於底部焊盤與四周焊盤的面積差很大時,很難在回流焊接後保持相同的焊錫高度。如果底部焊盤錫膏覆蓋面積過大,容易產生空洞或飛濺錫珠等情況,嚴重時底部浮起引起四邊引腳虛焊。所以控制底部焊盤錫膏量並保持元器件貼裝平整度相當關鍵,一般錫膏覆蓋量為50%~80%,鋼網設計為均勻並排開圓孔或者三角孔。
37.整張鋼網的厚度應根據印製板組裝件密度、元器件大小、引線間距進行確定,本發明中涉及的尺寸厚度只針對qfn封裝器件鋼網厚度,如果和整張鋼網厚度不符,可以結合實際情況對器件設計階梯鋼網。具體地:
38.(1)對於底部焊盤呈分散狀,焊盤尺寸較小,且與四邊點位距離較近的qfn封裝元器件,鋼網選擇厚度為0.12mm,以避免由於開孔太小而導致錫量過少的問題。
39.(2)對於底部焊盤呈兩圈或多圈分布的qfn封裝元器件,鋼網選擇厚度為0.08mm,以避免由於貼片擠壓導致焊錫外溢。
40.(3)對於底部分布多個焊盤,且一個或幾個焊盤與其他焊盤尺寸差異較大的qfn封裝器件,鋼網厚度選擇為0.08mm。
41.返修鋼網的厚度選擇為0.10mm~0.15mm。
42.鋼網開口尺寸和形狀除一般要求外,應遵循以下要求:

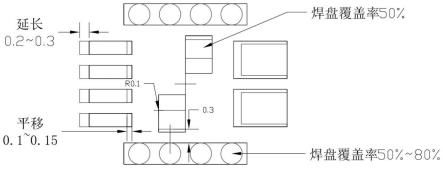

43.(1)對於底部焊盤呈分散狀,焊盤尺寸較小,且與四邊點位距離較近的qfn封裝元器件,鋼網開口面積佔焊盤面積的50%,開口位置遠離四邊i/o焊盤至少0.3mm,開口形狀如圖3為方形內倒r=0.1mm圓角。圖3所示異形焊盤形式,其封裝特點為底部焊點錯落排列且焊點間距近,鋼網設計時避免底部點位與周圍點位過近,造成連錫現象,首先將外側焊盤開孔向外平移,底部小焊盤開孔面積覆蓋焊盤的50%即可。
44.(2)對於底部焊盤呈兩圈或多圈分布的qfn封裝元器件,鋼網開口與焊盤面積比1:1,開口形狀如圖4邊緣倒r=2mm圓角,當焊盤面積超過3mm
×
4mm時需中間設計架橋,橋寬0.2mm~0.4mm。圖4所示異形焊盤形式,其特點為底部焊盤較大,且呈現兩圈或多圈分布。鋼網設計時防止焊盤較大而造成錫量過多,焊接後造成連錫或錫珠飛濺的問題,需要將鋼網開孔分區域製作,保證焊盤覆蓋100%。
45.(3)對於底部分布多個焊盤,且一個或幾個焊盤與其他焊盤尺寸差異較大的qfn封裝元器件,鋼網開口面積佔焊盤面積的60%,開口形狀如圖5大焊盤開三角形開口,內倒r=0.05mm圓角,小焊盤開口與焊盤1:1重合。圖5所示異形焊盤形式,其特點為底部大焊盤和小焊盤差異過大,易造成器件貼裝不平,大焊盤將小焊盤抬高的問題,造成小焊盤虛焊。
46.鋼網開孔應按照實際器件尺寸制定,當qfn封裝元器件外形尺寸小於3mm
×
3mm時,圖4~圖5所示開孔情況不再適用,容易影響鋼網印刷後脫模質量。
47.以上所述僅是本發明的優選實施方式,應當指出,對於本技術領域的普通技術人員來說,在不脫離本發明技術原理的前提下,還可以做出若干改進和變形,這些改進和變形也應視為本發明的保護範圍。
