一種隧道井口安全預警裝置的製作方法
2023-06-15 03:31:53 2
1.本發明涉及盾構施工技術領域，具體為一種隧道井口安全預警裝置。
背景技術：
2.隨著基礎設施的不斷建設，城市軌道交通迅猛發展，盾構法隧道施工活躍在各個城市之間，在盾構法施工的過程中，施工安全風險主要集中在水平運輸與垂直運輸過程，比如電瓶機車與龍門吊等大型機械設備均在隧道井口有長時間、高頻次的運輸作業，並且隧道井口也是施工人員進出隧道的必經通道，因此，需要一種隧道井口安全預警裝置，能夠起到非常好的安全督導作用，能夠有效降低水平運輸與垂直運輸的安全風險。
技術實現要素：
3.針對現有技術的不足，本發明提供了一種隧道井口安全預警裝置，解決了上述背景中提到的問題。
4.本發明提供如下技術方案：一種隧道井口安全預警裝置，包括：隧道口和紅綠信號燈提醒裝置，所述隧道的內部安裝有控制開關，所述隧道口包括井口、機車軌行區出洞口、機車停放位置、隧道人行通道入口、機車軌行區、隧道出洞口和井上樓梯口，所述紅綠信號燈提醒裝置包括井口信號燈、機車軌行區出洞口信號燈、機車停放信號燈和龍門吊吊裝信號燈，所述井口的內部固定安裝有控制櫃，所述控制櫃的頂部固定安裝有提示喇叭，所述隧道口的外部固定安裝有下井通道貨櫃，所述下井通道貨櫃的一側設置有龍門吊吊裝裝置，所述龍門吊吊裝裝置的底部設置有龍門吊軌行區，且龍門吊吊裝裝置的一側設置有十字限位開關。
5.優選的，所述井口信號燈安裝在井口的內部，所述機車軌行區出洞口信號燈固定安裝在機車軌行區的內部，所述機車停放信號燈固定安裝在機車停放位置的內部，所述龍門吊吊裝信號燈固定安裝在龍門吊吊裝裝置的一側。
6.優選的，所述控制開關包括機車軌行區開關、隧道出洞口開關、井上樓梯口開關和通道入口開關，所述機車軌行區開關固定安裝在機車軌行區的內部，所述隧道出洞口開關固定安裝在隧道出洞口的內部，所述井上樓梯口開關固定安裝在下井通道貨櫃的外壁，所述通道入口開關固定安裝在通道入口的內部。
7.優選的，所述機車軌行區開關和所述隧道出洞口開關包括人員通過按鈕、電瓶機車通過按鈕、龍門吊吊裝按鈕、禁止通行按鈕、停止吊裝按鈕和急停按鈕。
8.優選的，所述井上樓梯口開關包括龍門吊吊裝按鈕、停止吊裝按鈕和急停按鈕。
9.優選的，所述通道入口開關包括人員通過按鈕、禁止通行按鈕和急停按鈕。
10.優選的，所述井口信號燈為紅綠雙色人行指示燈，且井口信號燈通過膨脹螺栓固定在井口底板側牆上方。
11.優選的，所述機車軌行區出洞口信號燈和所述機車停放信號燈為為紅綠色圓形指示燈。
12.優選的，所述龍門吊吊裝信號燈為紅綠色圓形指示燈。
13.優選的，所述井口信號燈、所述機車軌行區出洞口信號燈、所述機車停放信號燈、所述通道入口開關、所述機車軌行區開關、所述隧道出洞口開關、所述提示喇叭、所述龍門吊吊裝信號燈和所述井上樓梯口開關均採用plc控制。
14.與現有技術對比，本發明具備以下有益效果：
15.該隧道井口安全預警裝置，通過設置的井口信號燈、機車軌行區出洞口信號燈、機車停放信號燈、通道入口開關、機車軌行區開關、隧道出洞口開關、提示喇叭、龍門吊吊裝信號燈和井上樓梯口開關，可以在人員通過、電瓶機車行駛、龍門吊吊裝過程中發出預警信號，提示人員注意井口區域安全。
附圖說明

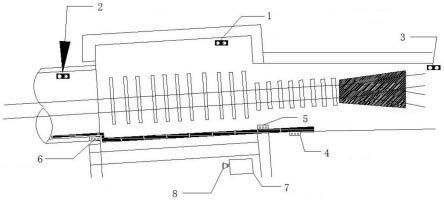

16.圖1是本發明安裝結構示意圖；
17.圖2是本發明安裝截面圖；
18.圖3是本發明龍門吊吊裝裝置區域結構示意圖；
19.圖4是本發明的電氣原理圖；
20.圖5是本發明的plc梯形圖。
21.圖中：1、井口信號燈；2、機車軌行區出洞口信號燈；3、機車停放信號燈；4、通道入口開關；5、機車軌行區開關；6、隧道出洞口開關；7、控制櫃；8、提示喇叭；9、龍門吊吊裝信號燈；10、井上樓梯口開關；11、十字限位開關；12、龍門吊吊裝裝置；13、下井通道貨櫃；14、龍門吊軌行區。
具體實施方式
22.下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基於本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本發明保護的範圍。
23.請參閱圖1-5，一種隧道井口安全預警裝置，包括：隧道口和紅綠信號燈提醒裝置，隧道的內部安裝有控制開關，隧道口包括井口、機車軌行區出洞口、機車停放位置、隧道人行通道入口、機車軌行區、隧道出洞口和井上樓梯口，紅綠信號燈提醒裝置包括井口信號燈1、機車軌行區出洞口信號燈2、機車停放信號燈3和龍門吊吊裝信號燈9，井口的內部固定安裝有控制櫃7，控制櫃7的頂部固定安裝有提示喇叭8，隧道口的外部固定安裝有下井通道貨櫃13，下井通道貨櫃13的一側設置有龍門吊吊裝裝置12，龍門吊吊裝裝置12的底部設置有龍門吊軌行區14，且龍門吊吊裝裝置12的一側設置有十字限位開關11，十字限位開關11採用十字限位，安裝在井口的龍門吊軌行區14，距離龍門吊底梁水平距離二十釐米，距離龍門吊軌行區14垂直距離三十釐米，通過設置的井口信號燈1、機車軌行區出洞口信號燈2、機車停放信號燈3、通道入口開關4、機車軌行區開關5、隧道出洞口開關6、提示喇叭8、龍門吊吊裝信號燈9和井上樓梯口開關10，可以在人員通過、電瓶機車行駛、龍門吊吊裝過程中發出預警信號，提示人員注意井口區域安全。
24.其中；井口信號燈1安裝在井口的內部，機車軌行區出洞口信號燈2固定安裝在機
車軌行區的內部，機車停放信號燈3固定安裝在機車停放位置的內部，龍門吊吊裝信號燈9固定安裝在龍門吊吊裝裝置12的一側，紅綠信號燈提醒裝置全部由金屬支架固定，安裝高度距離地面兩米位置，以便於通過紅綠信號燈形成提示和預警，保障施工安全。
25.其中；控制開關包括機車軌行區開關5、隧道出洞口開關6、井上樓梯口開關10和通道入口開關4，機車軌行區開關5固定安裝在機車軌行區的內部，隧道出洞口開關6固定安裝在隧道出洞口的內部，井上樓梯口開關10固定安裝在下井通道貨櫃13的外壁，通道入口開關4固定安裝在通道入口的內部，控制開關為塑料外殼，按鈕外部有防水罩保護，控制開關採用螺栓固定，距離地面的距離為一點五米。
26.其中；機車軌行區開關5和隧道出洞口開關6包括人員通過按鈕、電瓶機車通過按鈕、龍門吊吊裝按鈕、禁止通行按鈕、停止吊裝按鈕和急停按鈕，以便於控制人員和電瓶機車通過通過、龍門吊吊裝裝置12啟停和整個系統的急停。
27.其中；井上樓梯口開關10包括龍門吊吊裝按鈕、停止吊裝按鈕和急停按鈕，以便於控制龍門吊吊裝裝置12啟停和整個系統的急停。
28.其中；通道入口開關4包括人員通過按鈕、禁止通行按鈕和急停按鈕，以便於控制人員通過和整個系統的急停。
29.其中；井口信號燈1為紅綠雙色人行指示燈，且井口信號燈1通過膨脹螺栓固定在井口底板側牆上方，以便於只指示井口交通。
30.其中；機車軌行區出洞口信號燈2和機車停放信號燈3為為紅綠色圓形指示燈，以便於指示機車軌行區出洞口的人員和機車的交通。
31.其中；龍門吊吊裝信號燈9為紅綠色圓形指示燈，以便於指示龍門吊吊裝裝置12的啟停狀況。
32.其中；井口信號燈1、機車軌行區出洞口信號燈2、機車停放信號燈3、通道入口開關4、機車軌行區開關5、隧道出洞口開關6、提示喇叭8、龍門吊吊裝信號燈9和井上樓梯口開關10均採用plc控制，以便於能夠根據現場情況及時更改程序設計，滿足現場要求，各裝置之間採用控制電纜進行電性連接，所有裝置運行電壓均為二十四伏低壓安全電壓。
33.工作原理，將控制櫃7通電啟動後，裝置啟動，紅綠信號燈提醒裝置亮紅燈。
34.當施工人員需要通過井口人行通道時，需要在隧道人行通道入口或者隧道出洞口按下控制開關的人員通過按鈕，此時井口信號燈1亮綠燈，指示人員可以正常通過，提示喇叭8播放行人通過指示語音，其他位置紅綠信號燈提醒裝置亮閃爍紅燈，持續時間為三十秒，三十秒後時井口信號燈1亮紅燈，其他位置紅綠信號燈提醒裝置恢復紅燈常亮狀態，人員通過井口時，需觀察井口信號燈1是否為綠燈，如果不是綠燈不能通行。
35.當電瓶機車要通過井口時，需要在隧道出洞口或者機車軌行區按下控制開關的電瓶機車通過按鈕，此時機車軌行區出洞口信號燈2、機車停放信號燈3亮綠燈，指示電瓶機車可以正常通過，提示喇叭8播放電瓶機車通過指示語音，其他位置紅綠信號燈提醒裝置亮紅燈，電瓶機車通過井口時，需觀察機車軌行區出洞口信號燈2和機車停放信號燈3是否為綠燈，如果不是綠燈不能通行。
36.當龍門吊需要在井口吊裝時，需要在隧道出洞口或者機車軌行區按下控制開關的龍門吊吊裝按鈕，此時龍門吊吊裝裝置12的下井通道貨櫃13上方龍門吊吊裝信號燈9亮綠燈，指示龍門吊吊裝裝置12可以正常吊裝材料，提示喇叭8播放龍門吊吊裝指示語音，其
他位置紅綠信號燈提醒裝置亮紅燈，龍門吊吊裝裝置12在井口吊裝時，會觸碰到龍門吊軌行區14上的十字限位開關11，此時龍門吊吊裝信號燈9會一直顯示綠燈，待吊裝完成離開龍門吊軌行區14後，信號燈恢復紅燈，龍門吊吊裝裝置12吊裝時需要觀察龍門吊吊裝裝置12的下井通道貨櫃13上方龍門吊吊裝信號燈9是否為綠燈，如果不是綠燈不能通行。
37.當井口不滿足通行條件時，應及時在隧道出洞口或者機車軌行區按下控制開關的禁止通行按鈕，則井口信號燈1和機車軌行區出洞口信號燈2亮紅燈，提示喇叭8播放施工人員、電瓶機車禁止通行指示語音，此時井口人員、電瓶機車應停止動作，觀察井口情況。
38.當井口不滿足吊裝條件時，應及時在隧道出洞口、機車軌行區或者井上樓梯口按下控制開關的停止吊裝按鈕，則龍門吊吊裝信號燈9亮紅燈，提示喇叭8播放龍門吊停止吊裝指示語音，此時龍門吊吊裝裝置12應停止操作，等待信號指揮確定吊裝條件。
39.當井口或者機械設備出現突發危險時，應及時按下就近控制開關的急停按鈕，則所有紅綠信號燈提醒裝置亮紅燈，提示喇叭8播放應急指示語音，此時所有人員通行及機械設備操作均停止，等待專人處理緊急情況。
40.儘管已經示出和描述了本發明的實施例，對於本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的範圍由所附權利要求及其等同物限定。
