可調節給藥速度的霧化給藥裝置的製作方法
2023-06-10 15:17:19
1.本發明涉及霧化給藥裝置技術領域，特別涉及可調節給藥速度的霧化給藥裝置。
背景技術：
2.霧化給藥通常是指將含有藥物成分的液體處理後以水霧狀噴出，直接經呼吸道吸入肺部或直接噴至腔道黏膜、皮膚及空間的方式；霧化給藥有非常顯著的優點，可以直接將藥物送至患處部位，尤其是呼吸道、肺部的疾病，霧化給藥治療效果十分明顯，且給藥時具有針對性，直接定位病灶給藥；相較於口服用藥來說，霧化給藥可以避免對腸胃、肝臟的刺激。
3.然而，目前多數霧化治療器在通過吸入霧化藥物進行治療時，給藥速度恆定，無法調節給藥速度，但由於每個人的呼吸頻率與個人的受藥力不同，容易導致藥物吸收達不到額定量使治療效果不理想。
技術實現要素：
4.有鑑於此，本發明提供可調節給藥速度的霧化給藥裝置，其具有承載支框、分流載框與裝配支筒、儲存載筒，從而解決多數霧化治療器給藥速度恆定，無法調節給藥速度的問題。
5.本發明提供了可調節給藥速度的霧化給藥裝置，具體包括有：裝配載框、裝配滑板、分流載框、裝配載座、轉動支筒和儲存載筒；
6.所述裝配載框側面開設有安裝卡槽，裝配載框兩側面固定設置有裝配支塊，裝配支塊側面設置有裝配轉軸，裝配轉軸外側轉動套設有轉動支塊，轉動支塊側面固定設置有纏繞套筒；所述裝配滑板側面固定設置有安裝卡塊，同時裝配滑板通過安裝卡塊安裝於安裝卡槽側面，裝配滑板側面固定設置有承載支框，承載支框底部開設有承載側槽，承載側槽內側頂端設置有螺紋支筒，螺紋支筒內側貫穿開設有放置開槽；所述分流載框固定安裝於承載支框頂端側面，分流載框底部固定設置有輸送載框，輸送載框側面固定設置有輸送接管，同時輸送載框側面開設有輸送開槽；所述裝配載座安裝於承載支框側面，裝配載座頂部固定設置有裝配支筒，裝配支筒外側套設有裝配滑環，裝配滑環內側設置有安裝套環，安裝套環內側開設有裝配轉槽；所述轉動支筒外側固定設置有安裝支環，轉動支筒通過安裝支環轉動設置於裝配轉槽內側，轉動支筒底部固定設置有吸取接管，吸取接管底部固定設置有吸取支管，吸取支管底端側面開設有吸取開槽；所述儲存載筒設置於承載側槽內側，儲存載筒頂部固定設置有安裝支筒，安裝支筒外側開設有安裝螺紋，儲存載筒底部固定設置有轉動支盤。
7.可選地，裝配載框上還設置有：霧化主機、連接支管和裝配接頭；
8.霧化主機安裝於裝配載框內側；連接支管固定設置於霧化主機頂部；裝配接頭固定安裝於裝配載框側面，裝配接頭與霧化主機連通連接。
9.可選地，裝配轉軸側面還設置有：轉動載塊、遮擋支框、放置載槽、對接開槽、驅動
裝置和加熱棒；
10.轉動載塊轉動套設於裝配轉軸外側；遮擋支框固定安裝於轉動載塊側面；放置載槽貫穿開設於遮擋支框側面兩端；對接開槽貫穿開設於遮擋支框一端；驅動裝置固定安裝於遮擋支框側面；加熱棒安裝於纏繞套筒內側，同時加熱棒與驅動裝置電性連接。
11.可選地，承載支框上還設置有：握持開槽和裝配支環；
12.握持開槽貫穿開設於承載支框頂端側面；裝配支環固定安裝於承載支框頂部。
13.可選地，分流載框上還設置有：分流接管、對接載槽、限位支塊、安裝轉軸、分流隔塊和預設開槽；
14.分流接管固定設置於分流載框兩端；對接載槽開設於分流載框底部；限位支塊固定設置於對接載槽內側兩端；安裝轉軸轉動安裝於分流載框內側；分流隔塊套設於安裝轉軸外側，同時分流隔塊設置於分流載框內側；預設開槽開設於分流隔塊一端兩側。
15.可選地，裝配支筒上還設置有：支撐載槽和定位支槽；
16.支撐載槽開設於裝配支筒底端側面；定位支槽開設於裝配支筒頂端側面。
17.可選地，轉動支筒上還設置有：轉動內筒和輸送接筒；
18.轉動內筒轉動設置於轉動支筒內側；輸送接筒套設於轉動內筒外側。
19.可選地，儲存載筒上還設置有：集中載座、轉動接筒和預設接槽；
20.集中載座固定設置於儲存載筒內側底部；轉動接筒設置於集中載座內側，同時轉動接筒套設於吸取支管底端外側；預設接槽開設於轉動接筒側面。
21.有益效果
22.1.通過儲存載筒能夠對需要霧化的藥液進行承載，同時安裝支筒配合安裝螺紋,能夠使儲存載筒安裝於螺紋支筒底部，且握特裝配滑環，能夠使安裝套環配合裝配轉槽，對轉動支筒進行調節放置，進而使吸取接管配合吸取支管,能夠穩定接入轉動接筒內側，進而使吸取開槽配合預設接槽，能夠對承載的藥液進行穩定吸取，同時能夠對轉動支筒進行轉動調節，進而使吸取接管配合吸取支管對吸取開槽進行轉動調節，進而使吸取開槽與開設的多組預設接槽調節對接，從而調節吸取接管與吸取支管的吸取效率，從而進一步調節裝置藥液實化給藥的速度，且分流載框配合分流隔塊，能夠使分流接管對吸取的藥液進行分流輸送，進而使裝置能夠進行兩組的霧化給藥，且握持安裝轉軸能夠對分流隔塊進行轉動調節，進而使分流隔塊配合限位支塊，能夠對兩組分流接管輸送的藥量進行調節，進而使分流接管能夠根據使用者呼吸頻率與個人的受藥力不同，進行不同的藥量輸送，進一步提高裝置的適用性。
23.2.通過霧化主機配合連接支管，能夠對藥液進行輸送吸取，同時裝配接頭能夠對吸取給藥的接管進行裝配，從而使患者通過接管對霧化的藥霧進行吸取，且纏繞套筒能夠對接管進行纏繞承載，同時遮擋支框能夠對纏繞接管的纏繞套筒進行遮擋，進而使纏繞套筒配合加熱棒，能夠對接管輸送的藥霧進行預熱，進而提高患者對藥霧的吸取順應性，進一步提高裝置進行霧化給藥的效率。
附圖說明
24.為了更清楚地說明本發明的實施例的技術方案，下面將對實施例的附圖作簡單地介紹。
25.下面描述中的附圖僅僅涉及本發明的一些實施例，而非對本發明的限制。
26.在附圖中：

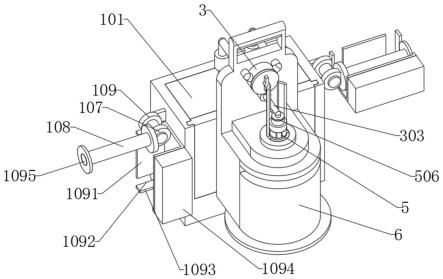

27.圖1示出了根據本發明實施例的裝置整體裝配結構示意圖；
28.圖2示出了根據本發明實施例的裝置整體展開結構示意圖；
29.圖3示出了根據本發明實施例的裝配載框裝配結構示意圖；
30.圖4示出了根據本發明實施例的裝配滑板裝配主視結構示意圖；
31.圖5示出了根據本發明實施例的裝配滑板裝配仰視結構示意圖；
32.圖6示出了根據本發明實施例的裝配載座裝配結構示意圖；
33.圖7示出了根據本發明實施例的轉動支筒裝配結構示意圖；
34.圖8示出了根據本發明實施例的儲存載筒裝配結構示意圖。
35.附圖標記列表
36.1、裝配載框；
37.101、霧化主機；102、連接支管；103、裝配接頭；104、安裝卡槽；105、裝配支塊；106、裝配轉軸；107、轉動支塊；108、纏繞套筒；109、轉動載塊；1091、遮擋支框；1092、放置載槽；1093、對接開槽；1094、驅動裝置；1095、加熱棒；
38.2、裝配滑板；
39.201、安裝卡塊；202、承載支框；203、握持開槽；204、裝配支環；205、承載側槽；206、螺紋支筒；207、放置開槽；
40.3、分流載框；
41.301、分流接管；302、輸送載框；303、輸送接管；304、輸送開槽；305、對接載槽；306、限位支塊；307、安裝轉軸；308、分流隔塊；309、預設開槽；
42.4、裝配載座；
43.401、裝配支筒；402、支撐載槽；403、定位支槽；404、裝配滑環；405、安裝套環；406、裝配轉槽；
44.5、轉動支筒；
45.501、安裝支環；502、吸取接管；503、吸取支管；504、吸取開槽；505、轉動內筒；506、輸送接筒；
46.6、儲存載筒；
47.601、安裝支筒；602、安裝螺紋；603、轉動支盤；604、集中載座；605、轉動接筒；606、預設接槽。
具體實施方式
48.為了使得本發明的技術方案的目的、方案和優點更加清楚，下文中將結合本發明的具體實施例的附圖，對本發明實施例的技術方案進行清楚、完整的描述。除非另有說明，否則本文所使用的術語具有本領域通常的含義。附圖中相同的附圖標記代表相同的部件。
49.實施例：請參考圖1至圖8：
50.本發明提出了可調節給藥速度的霧化給藥裝置，包括：裝配載框1、裝配滑板2、分流載框3、裝配載座4、轉動支筒5和儲存載筒6；
51.裝配載框1側面開設有安裝卡槽104，裝配載框1兩側面固定設置有裝配支塊105，
裝配支塊105側面設置有裝配轉軸106，裝配轉軸106外側轉動套設有轉動支塊107，轉動支塊107側面固定設置有纏繞套筒108；裝配滑板2側面固定設置有安裝卡塊201，同時裝配滑板2通過安裝卡塊201安裝於安裝卡槽104側面，裝配滑板2側面固定設置有承載支框202，承載支框202底部開設有承載側槽205，承載側槽205內側頂端設置有螺紋支筒206，螺紋支筒206內側貫穿開設有放置開槽207；分流載框3固定安裝於承載支框202頂端側面，分流載框3底部固定設置有輸送載框302，輸送載框302側面固定設置有輸送接管303，同時輸送載框302側面開設有輸送開槽304；裝配載座4安裝於承載支框202側面，裝配載座4頂部固定設置有裝配支筒401，裝配支筒401外側套設有裝配滑環404，裝配滑環404內側設置有安裝套環405，安裝套環405內側開設有裝配轉槽406；轉動支筒5外側固定設置有安裝支環501，轉動支筒5通過安裝支環501轉動設置於裝配轉槽406內側，轉動支筒5底部固定設置有吸取接管502，吸取接管502底部固定設置有吸取支管503，吸取支管503底端側面開設有吸取開槽504；儲存載筒6設置於承載側槽205內側，儲存載筒6頂部固定設置有安裝支筒601，安裝支筒601外側開設有安裝螺紋602，儲存載筒6底部固定設置有轉動支盤603。
52.如圖4至圖8所示，承載支框202上還設置有：握持開槽203和裝配支環204；握持開槽203貫穿開設於承載支框202頂端側面；裝配支環204固定安裝於承載支框202頂部；分流載框3上還設置有：分流接管301、對接載槽305、限位支塊306、安裝轉軸307、分流隔塊308和預設開槽309；分流接管301固定設置於分流載框3兩端；對接載槽305開設於分流載框3底部；限位支塊306固定設置於對接載槽305內側兩端；安裝轉軸307轉動安裝於分流載框3內側；分流隔塊308套設於安裝轉軸307外側，同時分流隔塊308設置於分流載框3內側；預設開槽309開設於分流隔塊308一端兩側；裝配支筒401上還設置有：支撐載槽402和定位支槽403；支撐載槽402開設於裝配支筒401底端側面；定位支槽403開設於裝配支筒401頂端側面；轉動支筒5上還設置有：轉動內筒505和輸送接筒506；轉動內筒505轉動設置於轉動支筒5內側；輸送接筒506套設於轉動內筒505外側；儲存載筒6上還設置有：集中載座604、轉動接筒605和預設接槽606；集中載座604固定設置於儲存載筒6內側底部；轉動接筒605設置於集中載座604內側，同時轉動接筒605套設於吸取支管503底端外側；預設接槽606開設於轉動接筒605側面；通過儲存載筒6能夠對需要霧化的藥液進行承載，同時安裝支筒601配合安裝螺紋602,能夠使儲存載筒6安裝於螺紋支筒206底部，且握特裝配滑環404，能夠使安裝套環405配合裝配轉槽406，對轉動支筒5進行調節放置，進而使吸取接管502配合吸取支管503,能夠穩定接入轉動接筒605內側，進而使吸取開槽504配合預設接槽606，能夠對承載的藥液進行穩定吸取，同時能夠對轉動支筒5進行轉動調節，進而使吸取接管502配合吸取支管503對吸取開槽504進行轉動調節，進而使吸取開槽504與開設的多組預設接槽606調節對接，從而調節吸取接管502與吸取支管503的吸取效率，從而進一步調節裝置藥液實化給藥的速度，且分流載框3配合分流隔塊308，能夠使分流接管301對吸取的藥液進行分流輸送，進而使裝置能夠進行兩組的霧化給藥，且握持安裝轉軸307能夠對分流隔塊308進行轉動調節，進而使分流隔塊308配合限位支塊306，能夠對兩組分流接管301輸送的藥量進行調節，進而使分流接管301能夠根據使用者呼吸頻率與個人的受藥力不同，進行不同的藥量輸送，進一步提高裝置的適用性。
53.如圖1至圖3所示，裝配載框1上還設置有：霧化主機101、連接支管102裝配接頭103；霧化主機101安裝於裝配載框1內側；連接支管102固定設置於霧化主機101頂部；裝配
接頭103固定安裝於裝配載框1側面，裝配接頭103與霧化主機101連通連接；裝配轉軸106側面還設置有：轉動載塊109、遮擋支框1091、放置載槽1092、對接開槽1093、驅動裝置1094和加熱棒1095；轉動載塊109轉動套設於裝配轉軸106外側；遮擋支框1091固定安裝於轉動載塊109側面；放置載槽1092貫穿開設於遮擋支框1091側面兩端；對接開槽1093貫穿開設於遮擋支框1091一端；驅動裝置1094固定安裝於遮擋支框1091側面；加熱棒1095安裝於纏繞套筒108內側，同時加熱棒1095與驅動裝置1094電性連接；通過霧化主機101配合連接支管102，能夠對藥液進行輸送吸取，同時裝配接頭103能夠對吸取給藥的接管進行裝配，從而使患者通過接管對霧化的藥霧進行吸取，且纏繞套筒108能夠對接管進行纏繞承載，同時遮擋支框1091能夠對纏繞接管的纏繞套筒108進行遮擋，進而使纏繞套筒108配合加熱棒1095，能夠對接管輸送的藥霧進行預熱，進而提高患者對藥霧的吸取順應性，進一步提高裝置進行霧化給藥的效率。
54.本實施例的具體使用方式與作用：本發明中，通過儲存載筒6對需要霧化的藥液進行承載，同時安裝支筒601配合安裝螺紋602,使儲存載筒6安裝於螺紋支筒206底部，握特裝配滑環404，使安裝套環405配合裝配轉槽406，對轉動支筒5進行調節放置，霧化主機101配合連接支管102，對藥液進行輸送吸取，進而使吸取接管502配合吸取支管503,穩定接入轉動接筒605內側，使吸取開槽504配合預設接槽606，對承載的藥液進行穩定吸取，同時對轉動支筒5進行轉動調節，使吸取接管502配合吸取支管503對吸取開槽504進行轉動調節，使吸取開槽504與開設的多組預設接槽606調節對接，調節吸取接管502與吸取支管503的吸取效率，分流載框3配合分流隔塊308，使分流接管301對吸取的藥液進行分流輸送，使裝置進行兩組的霧化給藥，握持安裝轉軸307對分流隔塊308進行轉動調節，進而使分流隔塊308配合限位支塊306，對兩組分流接管301輸送的藥量進行調節，同時裝配接頭103對吸取給藥的接管進行裝配，使患者通過接管對霧化的藥霧進行吸取，且纏繞套筒108對接管進行纏繞承載，同時遮擋支框1091對纏繞接管的纏繞套筒108進行遮擋，進而使纏繞套筒108配合加熱棒1095，對接管輸送的藥霧進行預熱。
55.以上僅是本發明的示範性實施方式，而非用於限制本發明的保護範圍，本發明的保護範圍由所附的權利要求確定。
