前段時間管家把測試平臺換成了AMD，替換下來的9900K ES拿去給自用辦公機爽，考慮到之前自用的Z370供電規格寒酸，於是買了一塊新的Z390--MSI MPG Z390 GAMING PRO CARBON，也趁此機會做一個開箱來給大家分享一下~

MPG Z390 GAMING PRO CARBON（下面簡稱MSI Z390暗黑板）的包裝風格較為直觀，主題是一輛黑夜中的超跑，而車燈造型正是主板I/O護盾上的RGB燈飾。

包裝盒正面

MSI在這一代主板中加入了MEG MPG MAG概念，詳細對應「Enthusiast Gamming」、「Performance Gaming」、「Arsenal Gaming」，以主板功能進行劃分，即「發燒友」「高性能」「軍火庫」三個系列。

暗黑板屬於MPG系列

支持8/9代英特爾處理器 傲騰技術

預裝I/O護盾

包裝背面

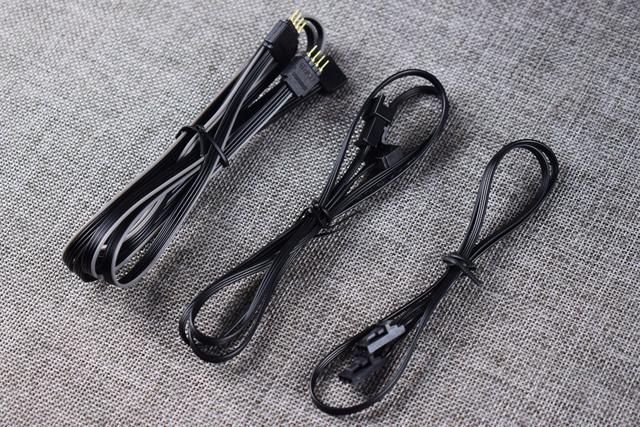

燈效線材和海盜船控制線

SATA線標識貼紙

龍盾金屬貼合和SLI橋

全套附件一覽

在附件方面，MSI Z390暗黑板的附件可以說相當豪華，除了基本箱說、驅動光碟和快速安裝指南外，還附帶了兩條SATA線、RGB一分2線、ARGB轉接線、海盜船控制線、SLI橋以及SATA線標識貼紙，最後就是慣例的龍盾金屬貼一枚。

從主板外觀造型來看，MSI Z390暗黑板繼承了CARBON暗黑系列一貫傳統，在I/O護盾和晶片組散熱片上做了凱夫拉紋理，這種紋理在觀感和手感上都比較不錯，讓管家想起當年MOTO手機。

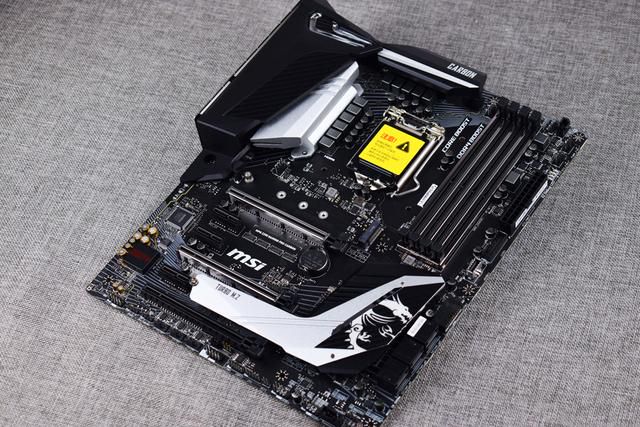

主板本體

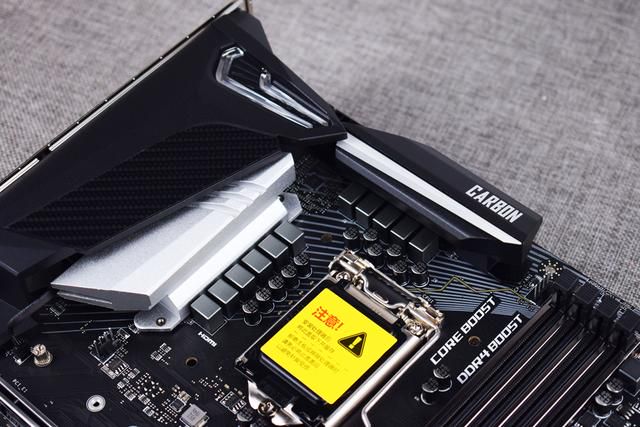

核心供電區域

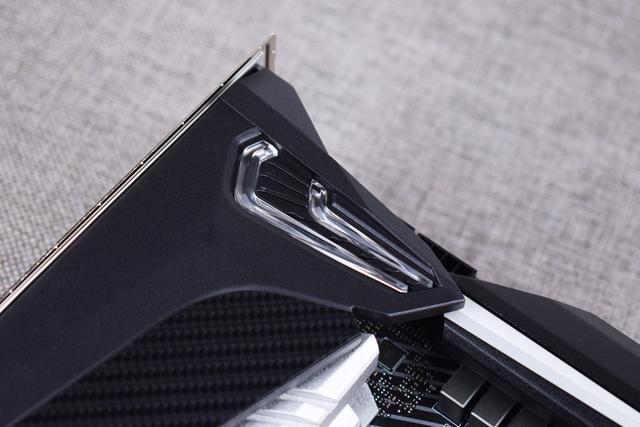

超跑造型RGB燈飾

凱夫拉紋理

MSI Z390暗黑板的後置I/O部分包含2個USB 3.0、2個USB3.1（其中一個為TYPE C）以及2個USB 2.0；而視頻輸出口包含1個DP和1個HDMI接口，音頻方面則除了基本外還保留了光纖輸出；網口為1個千兆RJ45；另外主板還附帶一個PS2鍵鼠接口。

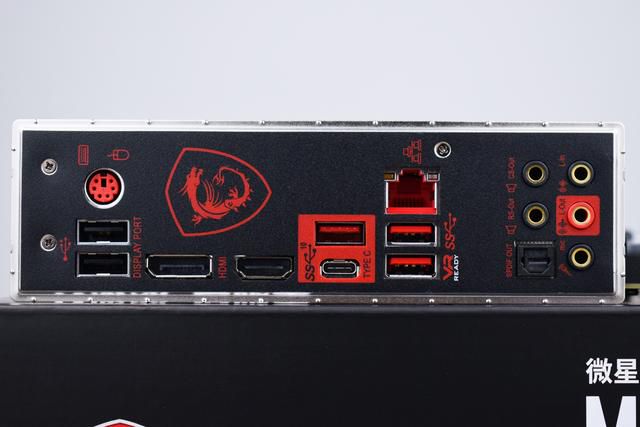

I/O接口一覽

CARBON

內存插槽加裝鋼鐵裝甲

MSI Z390暗黑版總共配備了3條PCIE X16長度的插槽，其中第一條速度為PCIE 3.0 X16，當使用第二條PCIE 3.0 X8組雙卡後，第一條會變成X8；而第三條則為PCH的PCIE 3.0 X4。

PCIE插槽總數一覽

在安裝顯卡的兩條PCIE槽上，MSI Z390暗黑板都做了鋼鐵裝甲加強，應對某些三槽顯卡還是有點作用的，當然也可以避免某些大力出奇蹟玩家連槽拔起的悲劇。

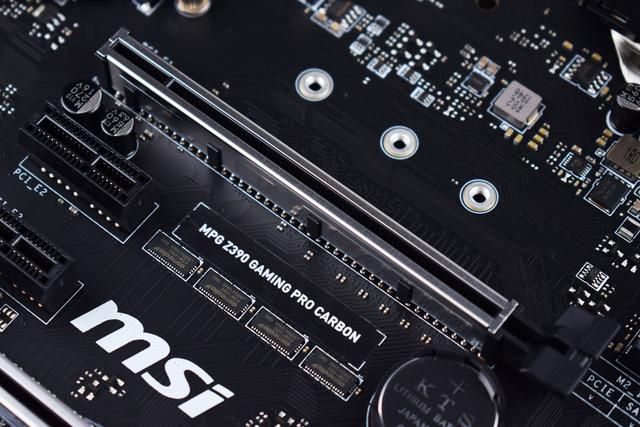

PCIE鋼鐵裝甲特寫

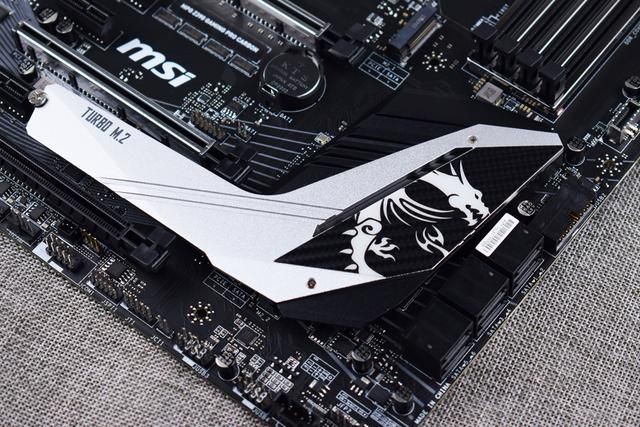

在儲存方面，MSI Z390暗黑版配備了兩個M.2接口，均支持PCIE 3.0 X4 NVME固態硬碟，其中第二個M.2接口上還做了和晶片組一體的散熱馬甲設計，比較貼心。

M.2插槽

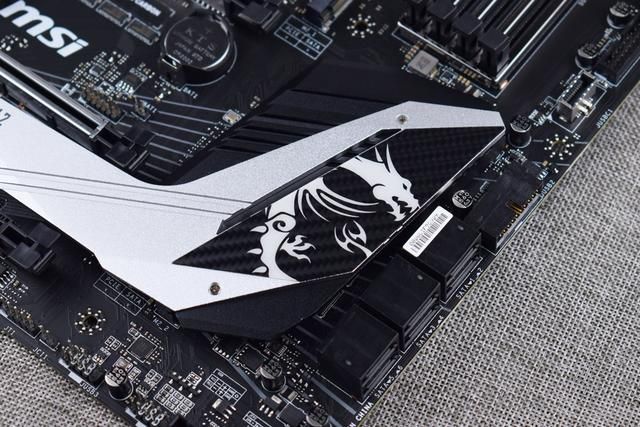

M.2散熱馬甲

卸除散熱馬甲後

散熱馬甲特寫

在其他儲存接口方面，MSI Z390暗黑板配備了常見的6個SATA3接口以及2個前置USB3.0接口，另外在前置口還加入了一個USB 3.1 GEN2，不過管家覺得能用上這個口的機箱目前還是比較少的。

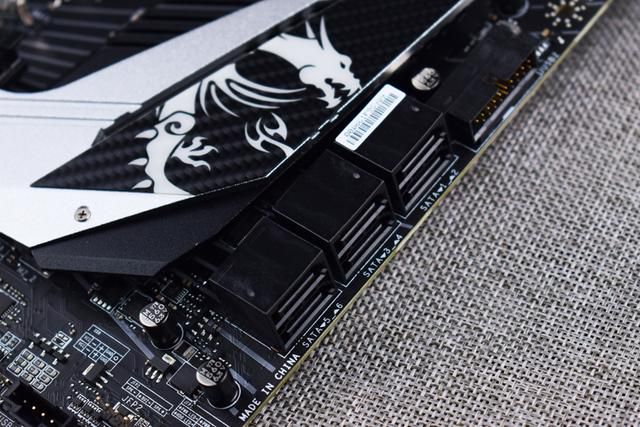

標配6個SATA3接口

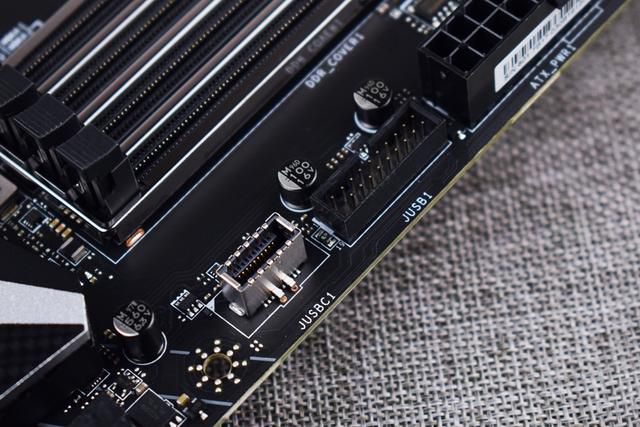

2個USB3.0和1個USB3.1 GEN2

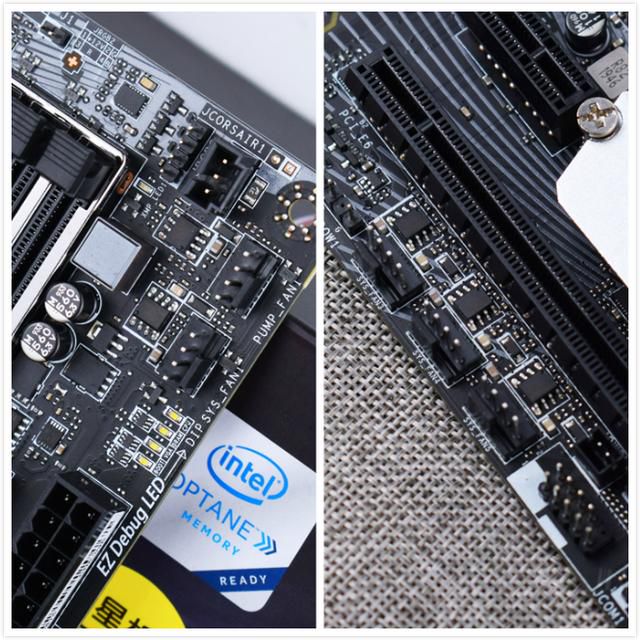

在主板細節方面，MSI Z390暗黑板擁有7個4PIN PWM風扇接口，1個CPU散熱，一個後窗，3個主板底部，2個在內存插槽旁。

風扇PWM 4PIN

對於板卡產品，管家是慣例做個拆解來展示一下方案和細節，這次的MSI Z390暗黑板也不例外，不過值得慶幸的是，主板散熱片和I/O擋板上沒有保修貼。

卸除I/O護盾

相對於其他RGB主板在IO裝甲區域拉條RGB燈條的做法，MSI Z390暗黑板直接做了一塊燈效PCB上去，還是挺下本的。

RGB燈內部特寫

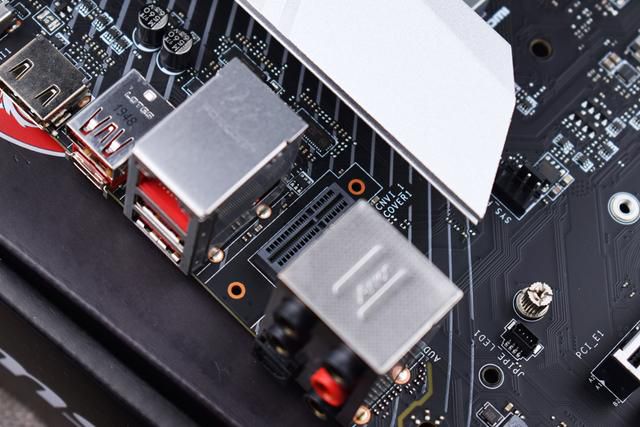

拆掉I/O護盾後，管家發現MSI Z390暗黑板的I/O區域是有一個無線網卡安裝接口的，可惜管家手上沒有無線網卡，不知道非AC版BIOS下這口是否有效。

I/O區隱藏的無線網卡口

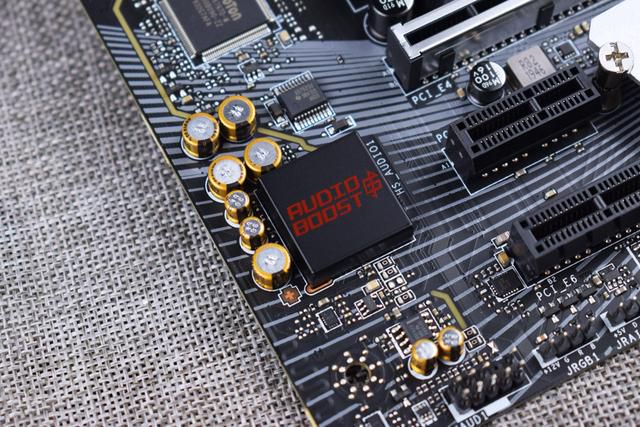

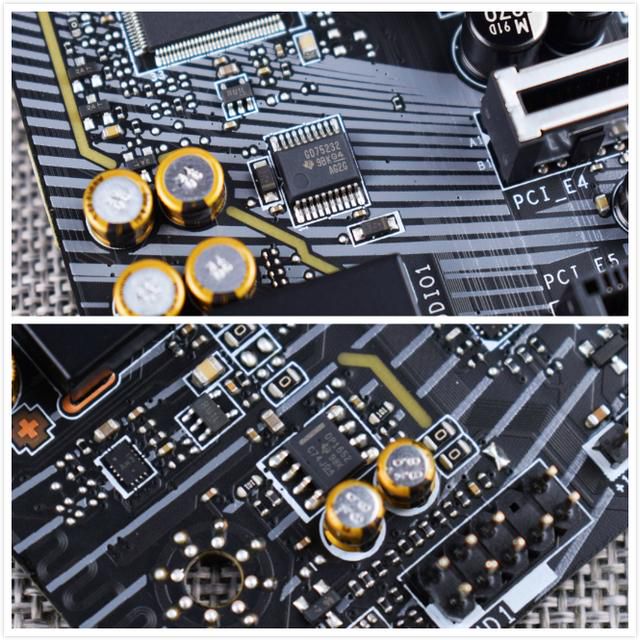

在集成音效卡方面，MSI Z390暗黑版使用了自家AUDIO BOOST 4，在解碼晶片部分使用了Realtek ALC1220並搭配OP1652，解碼晶片部分做了金屬罩屏蔽減少幹擾，搭配使用9顆NIPPON音頻電容，作為集成音效卡來說還算可以。

AUDIO BOOST 4

OP1652

在集成網卡方面，MSI Z390暗黑板使用了來自英特爾的I219V集成千兆網卡，這是一個英特爾針對自家主板晶片組設計的PHY軟網卡，驅動較為成熟，相對於小螃蟹網卡有更好的性能和延遲表現。

英特爾I219V

在散熱片部分，為了支持八核的九代CPU，各廠家在散熱片上也進行了適當的堆料，MSI Z390暗黑板的散熱片相比之前Z370 M7的散熱片大了一整圈，下一代可能要上熱管了吧。

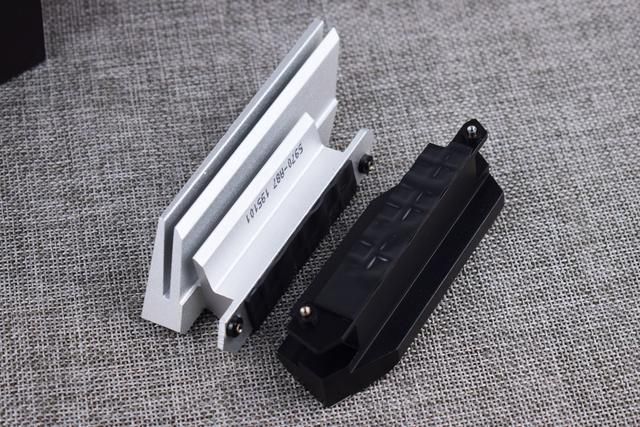

體積更大的散熱模塊

在供電接口上，MSI Z390暗黑板使用8 4PIN外接供電設計，滿足9900K超頻後300~400W峰值需求，相對於單8PIN供電來說更加可靠，也為超頻預留了一定空間。

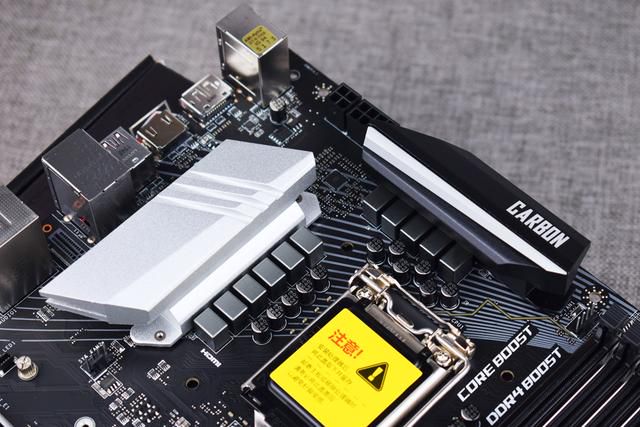

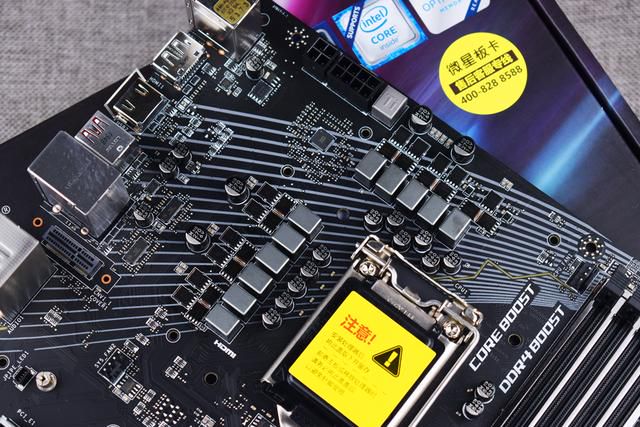

CPU供電部分一覽

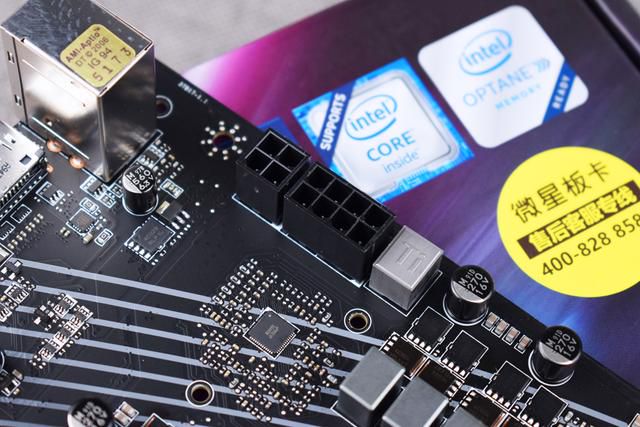

8 4PIN外接供電

在供電PWM方面，MSI Z390暗黑板使用了來自uPi的uP9521p PWM方案，該PWM方案最大支持4相Vcore 3相VccGT；在暗黑板中，uP9521p通過主板背面的4顆驅動器實現8相Vcore核心供電（也就是玩家口中的「倍相」），再搭配2 1相VccGT供電，聯合組成11相CPU供電，整體規格還算不錯。

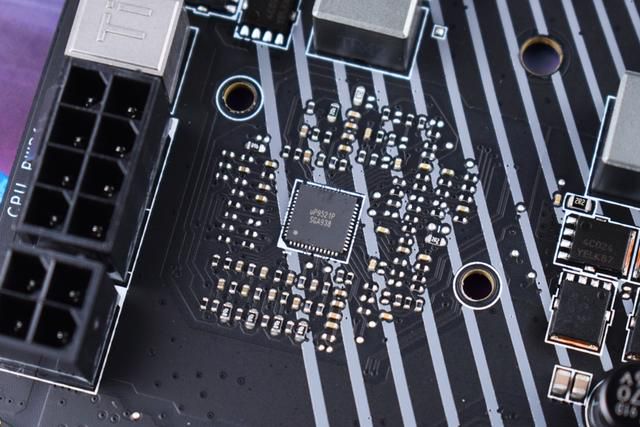

uP9521p PWM晶片

uP9521p詳細資料

而在供電元件方面，除了MSI標配的全封閉鐵素電感和定製黑金固態電容外，每相供電配備mos管均使來自安森美的NTMF4C024N和NTMF4C029N，這個組合在各家板廠都比較常見。

封閉鐵素電感、黑金電容、安森美mos

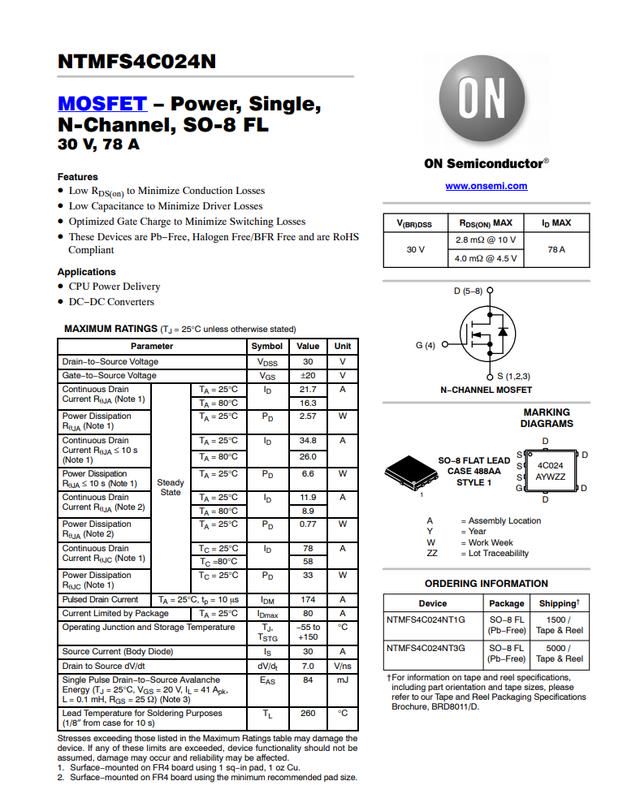

NTMF4C024N資料

NTMF4C029N資料

之前在Z370文章裡面有評論問管家怎麼設置超頻，想抄個作業，這次我就簡單展示一下自己的相關設置，希望能給到大家一點參考。

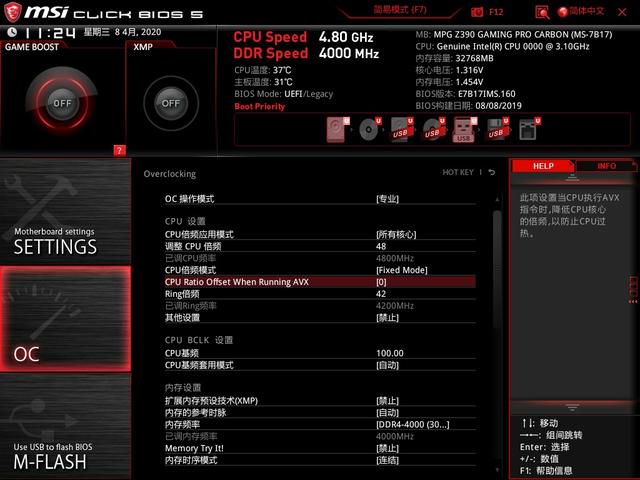

進入OC界面

在開進按DEL進入BIOS，按F7切換到高級模式，設置語言為簡體中文，並選定左邊第二格OC選項卡進行調整：

1）設置「OC操作模式」為「專業」

2）調整「CPU倍頻」為47（想5Ghz可以設置為50）

3）「CPU倍頻模式」設置為fixed mode，鎖定倍頻

4）「RING倍頻」設置為42（體質好可以設置更高，影響緩存性能）

5）「其他設置」調整為禁止，關閉各種自動超頻

內存部分超頻設置

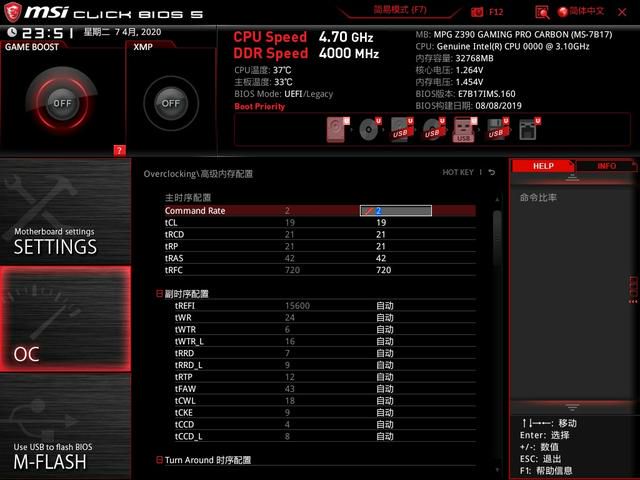

內存時序設定

下拉選項單至內存設置部分，使用XMP內存玩家可以通過XMP一鍵開啟超頻，不需要額外調整；而管家簡單演示一下手動超內存的方法（有XMP儘量XMP，畢竟可靠安全，避免超壞產品）。

1）選中「內存頻率」，並設置到DDR4 4000（根據自己內存體質慢慢摸索上限）

2）進入「高級內存配置」，填寫時序 CR2 19 21 21 42 720（時序較為保守有待優化）

電壓設置參考

數位電壓設置

在電壓設置部分，電壓參數關乎CPU體質表現，體質好的CPU可以在較低電壓下實現高頻同時發熱較低，體質較差則會需要更高電壓才能實現高頻同時發熱較高，需要玩家自行摸索。

1）進入第一個選項「數位電壓設置」，設置「CPU重載校準控制」為Mode03，這選項是防掉壓設置， Mode03是CPU在負載後略微加壓的策略，目的為了高負載下更穩。

2）返回上一級OC選項卡的電壓設置，把「CPU內核電壓模式」設置為override Mode，強制覆寫電壓為指定參數

3）把CPU Core電壓/CPU SA電壓/CPU IO電壓三個選項設置為1.25v（我這U體質就是這麼巧，具體CPU Core電壓請自行摸索），把DRAM電壓設置為1.45v（使用XMP超內存不需要手動修改SA/IO/DRAM電壓）。

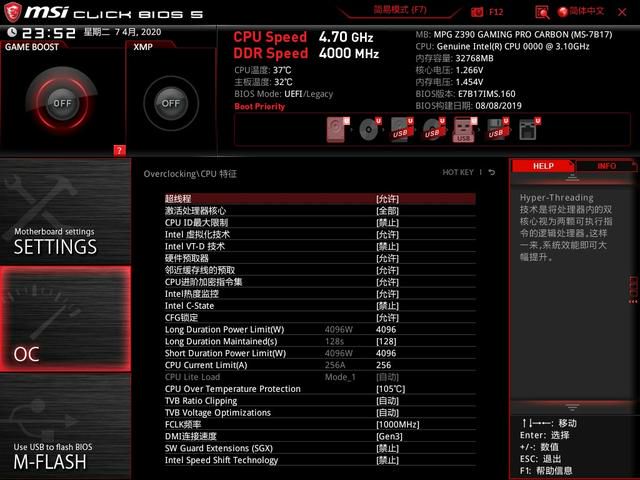

CPU特徵設置

拉到OC選項菜單最下面，會看到「CPU特徵」選項卡，點進去進行下列調整。

1）把「Intel C-State」設置為禁止，保證諸如C1E節能待機狀態關閉。

2）把long duration power limit和short duration power limit設置為4096。

3）把long duration maintained設置為128

4）CPU current limit設置為256

5）CPU Over Temperature protection設置為105度，當然某些有錢玩家不怕超壞CPU可以設置為115度，不過管家是不建議的。

開啟UEFI

打算開啟UEFI支持的可以去SETTING選項卡中，選擇高級》windows作業系統的配置選項，把默認禁止的windows10 WHQL支持改成允許即可。

最後F10回車保存，成功開機並通過烤機測試穩定性即可，建議玩家從4.7G起步，逐步往上推進頻率，同時建議打算超頻的玩家購買更好的CPU散熱器以避免長期高溫下出現故障。

通過上述設置管家把CPU超頻到1.3v 4.8GHz，ring倍頻為42，內存手動超頻至4000MHz，同時搭配管家自用的GTX1080TI封箱測試，此時室溫為20度，讓我們看看MSI Z390暗黑板的溫度表現會如何吧。

唔，大概就這樣

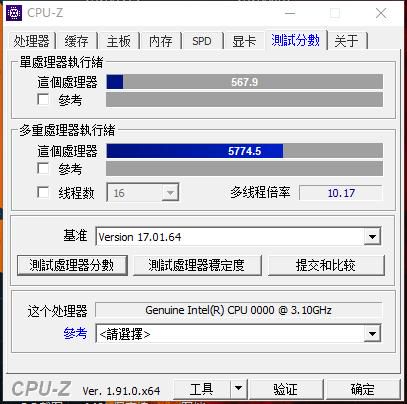

CPUZ截圖

CPUZ跑分

MSI主板的內存超頻性能都是玩家們所認可的，管家這次隨便超的4000MHz還是挺穩的。

內存時序

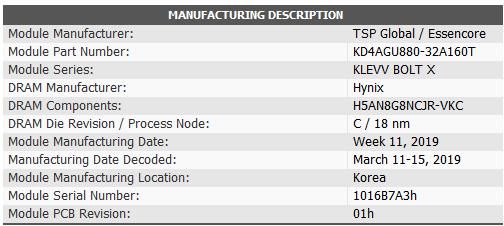

颱風軟體下的內存信息

大概就這樣

CJR顆粒跑4000MHz其實還是比較常見的，據說有些手氣不錯的大神搭配更高端的主板超出4266甚至更高，反正我這套內存就這樣了，能4000MHz穩定過MT就已經很走運了。

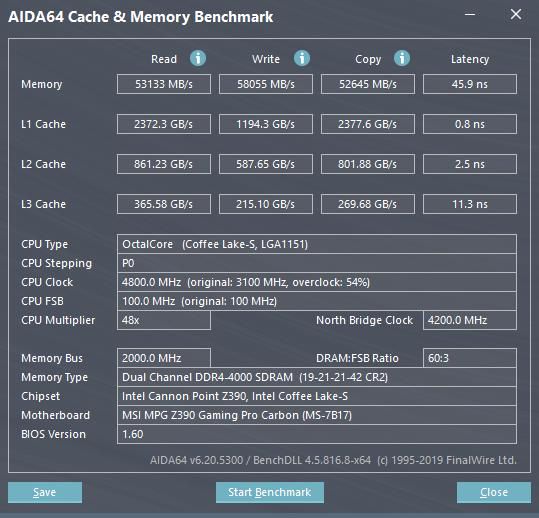

AIDA64內存緩存測試跑分

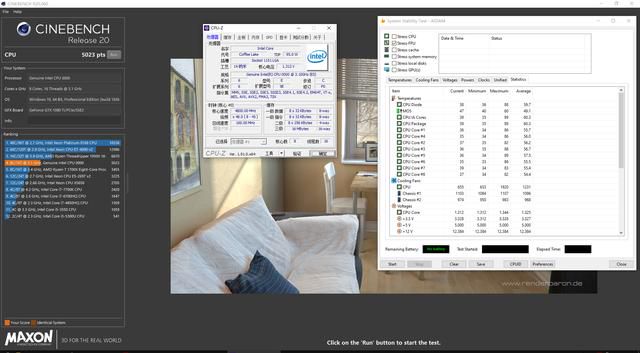

通過CINEBENCH R20軟體進行跑分測試，我們可以看到管家手上這顆9900K ES在4.8G下得分為5023PTS，通過AIDA64的負載記錄我們可以看到，在跑分過程中CPU溫度一度達到了89度，壓力還是挺大的，而本次的主角MSI Z390暗黑板供電MOS最高溫度讀數僅為60度，表現還算不錯。

CINEBENCH R20軟體測試

既然作為一款遊戲主板，當然要玩一下遊戲來看看溫度表現如何啦，管家最近入手生化危機3重製版，遊戲的DX12版本在CPU負載上吃得比較滿。

追哥還是挺猛的

多周目通關後玩家更猛

其實我最喜歡是這一幕

好吧，回歸烤機吧

通過把遊戲畫質設置到全最高后，管家進入存檔並讓遊戲人物停留在肯多商店前大街場景上放置，並打開AIDA64進行監控，經過1小時負載後，CPU最高溫度為60度，實時溫度一般保持在50~60度之間徘徊，而MSI Z390暗黑板的MOS溫度讀數最高為52度，可以說整體表現非常理想了。

在這次測試開箱試玩中，管家對MSI Z390暗黑板的表現十分滿意的，8 4PIN供電接口搭配11相供電外加增強散熱模塊，應付9900K的表現還算不錯；內存超頻性能為折騰而生，有相當可玩性；鋼鐵裝甲和I/O護盾，在外觀上頗為帥氣。管家認為Z390 GAMING PRO CARBON適合對整機性能表現有要求的遊戲玩家選擇。

當然人無完人，如果Z390 GAMING PRO CARBON能像X470 CARBON那樣擁有8 8PIN供電就更好了，畢竟其中一條8PIN電源線只能接4PIN，剩下沒接上4PIN想起來都強迫症發作。
