各類電氣元器件的接線方法（常用元器件原理及接線方法）

2023-05-30 21:43:12

低壓電器：

定義：

電器：凡是能對電路進行切換、控制、保護、檢測、變換和調節的元件。

高壓電器：指額定電壓為3000V及以上的電器。

低壓電器：指工作在交流電壓1200V、直流1500V及以下電器。

分類：

低壓配電電器：用於供電，如刀開關、斷路器等；

低壓控制電器：用於控制，如接觸器、繼電器、控制器等；

低壓主令電器：用於發送控制指令，如按鈕、主令開關、行程開關和萬能轉換開關等；

低壓保護電器：用於安全保護，如熔斷器、熱繼電器、電壓繼電器、電流繼電器等。

低壓執行電器：用於執行和傳動功能的電路，如電磁鐵、電磁離合器等。

基本結構：

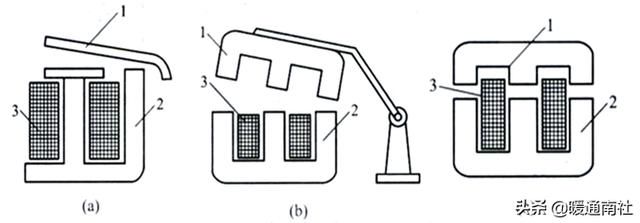

1）電磁機構

組成：吸引線圈、鐵芯和銜鐵組成。

銜鐵的運動方式：直動式和拍合式。

吸引線圈作用：將電能轉換為磁能，銜鐵在電磁吸力作用下使鐵芯吸合。

電壓線圈：並聯在電路中，匝數多、導線細。R大

電流線圈：串聯在電路中，匝數少、導線粗。R小

交流線圈：短而粗，有骨架。

直流線圈：細而長，無骨架。

電磁繼電器

2）觸頭系統

觸頭用來接通和分斷被控制電路。

（1）觸頭接觸形式：點接觸、線接觸和面接觸。

（2）觸頭材料：鍍銀，嵌銀。

（3）滅弧：

①機械滅弧法：利用彈性力、迅速拉長電弧；

②縫滅弧法：分割電弧，並有冷卻作用。如：縱縫陶土滅弧罩；

③柵片滅弧法：金屬柵片分割電弧；

④磁吹滅弧法：電磁吸力的作用下迅速拉長電弧使用於熄滅直流電弧。

低壓配電電器：

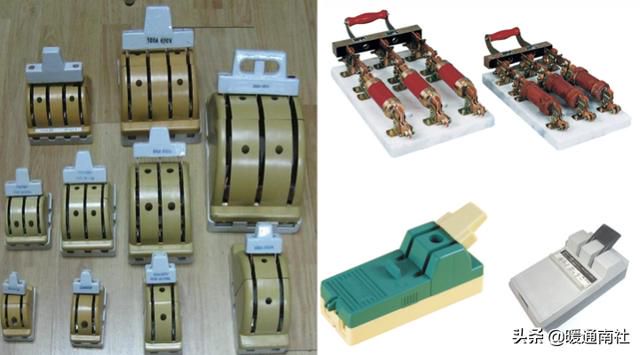

1.閘刀開關：

用途：隔離電源用，不頻繁地手動接通、斷開電路和隔離電源。

結構：觸刀、觸頭插座、絕緣電板、操縱手柄。

類型：帶熔斷器、帶滅弧裝置、鐵殼負荷開關、膠蓋開關等。

分類：單.雙.三極。符號：QS。

安裝：安裝時，手柄向上；接線：上進下出。

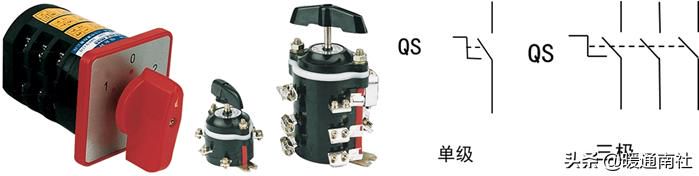

2.組合開關：

用途：隔離電源用，也可控制不頻繁起停的的異步電動機；

結構：動、靜觸片、方形轉軸、手柄、定位機構、外殼。

符號：QS。

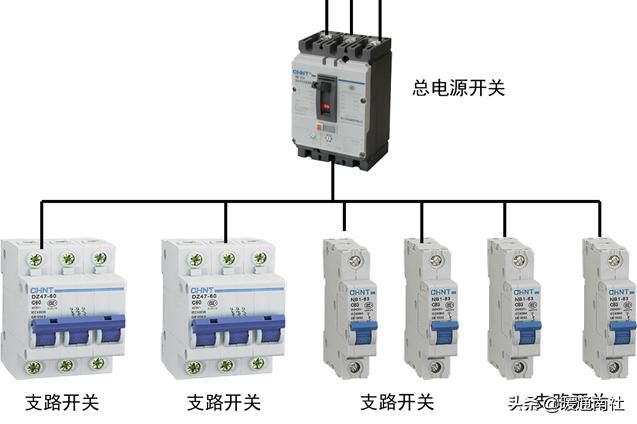

3.低壓斷路器

低壓斷路器又稱自動空氣開關或自動空氣斷路器，簡稱自動開關。

用途：電源隔離.欠壓.失壓.過載.短路保護。

結構：過電流脫扣器-短路或嚴重過載；

熱脫扣器-一般過載(雙金屬片)；

失壓脫扣器-失壓保護；

分勵脫扣器-遠距離分斷電路。

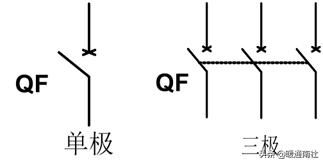

圖形符號：QF。

工作原理：正常工作時，電磁脫扣器中線圈所產生的吸力不能將它的銜鐵吸合。如果線路發生短路和產生較大過電流時，電磁脫扣器中線圈所產生的吸力增大，將銜鐵吸合，並撞擊槓桿，把搭鉤頂上去，在彈簧的作用下切斷主觸頭，實現了短路保護。如果線路上電壓下降或失去電壓時，欠電壓脫扣器的吸力減小或失去吸力，銜鐵被彈簧拉開，撞擊槓桿，把搭鉤頂開，切斷主觸頭，實現了過載保護。

低壓主令電器：

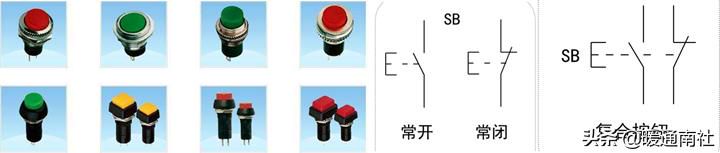

1.按鈕：

用途：手動能自動復位的開關，通常用來通斷小電流控制電路。

結構：按鈕帽、復位彈簧、觸點、外殼。

分類：指示燈式、旋鈕式、緊急式。

選用：觸點數、使用場合、顏色。

符號：SB。

注意：橫畫時遵循「左倒」原則；(複合按鈕)先斷後合。

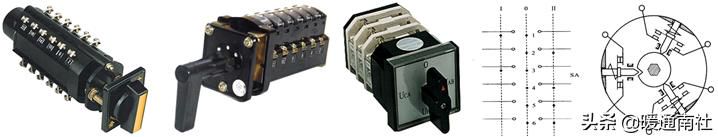

2.轉換開關

用途：多檔多迴路，同時控制多個迴路。

結構：操作裝置、定位裝置、觸頭。

文字符號：SA。

符號：虛線——檔位；

圓點——其上面觸點閉合；

未畫——其上面觸點斷開。

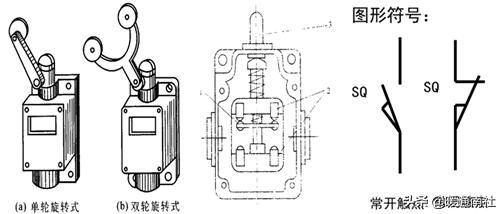

3.行程開關

用途：根據運動部件的位置而切換電路控制運動部件的位置、方向、行程大小。

結構：直動式、滾輪式、微動式。

工作原理：當運動機構的擋鐵壓到位置開關的滾輪上時，轉動槓桿連同轉軸一起轉動，凸輪撞動撞塊使得常閉觸點斷開，常開觸點閉合；擋鐵移開後，復位彈簧使其復位。

符號：SQ。

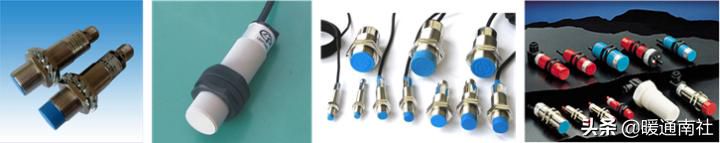

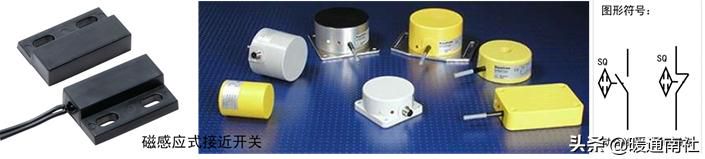

4.接近開關

用途：無觸點開關。

分類：高頻振蕩型、電容型、感應電橋型、永久磁鐵型、霍爾效應型、光電式。

符號：SQ。

低壓控制電器：

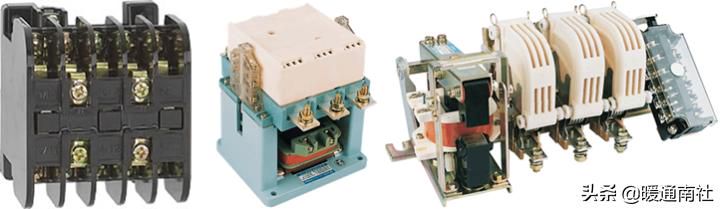

1.接觸器

用途：頻繁的通斷帶有負載的主電路或大容量控制電路,並可遠距離控制。

分類：交流、直流。

構成：電磁系統、觸頭系統、滅弧裝置、其他等

工作原理：線圈得電→銜鐵吸合→常閉斷、常開合。

特點：遠距離遙控；擴大控制範圍-三相控制.輔助觸點；小信號控制大功率；具有零壓保護功能。

選擇：主觸點的UN、IN；輔助觸點的數量、種類；線圈電壓等級；操作頻率。

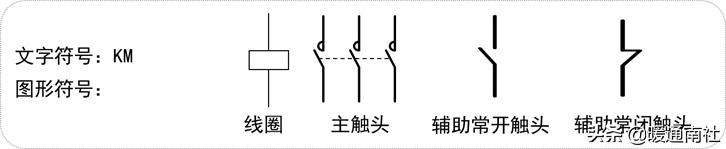

符號：KM——線圈、常開觸點、常閉觸點。

2.中間繼電器

作用：信號的中間傳遞與轉換。

特點：觸點數多、容量大、動作靈敏。

符號：KA。

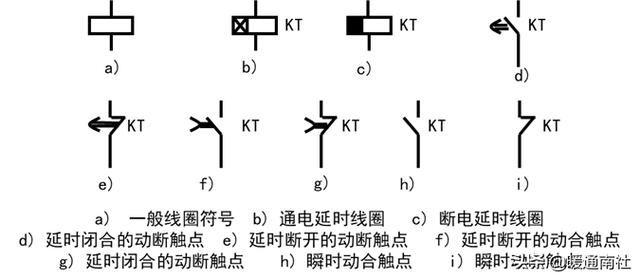

3.時間繼電器

作用：可實現延時通斷電路。

分類：電磁式、空氣阻尼式、電動式、電晶體式。

空氣阻尼式：利用空氣阻尼作用實現延時。

結構：電磁系統.觸頭系統.延時機構。

分類：通電延時型、斷電延時型。

符號：KT。

4.速度繼電器

作用：用作籠式三相異步電機的反接制動控制。

結構：定子、轉子（與電機相連）、觸點。

符號：KS。

工作原理：電機-轉子(永久磁鐵)旋轉-旋轉磁場對定子產生力矩-定子-擺錘推動動觸點-常閉開、常開合；電機轉速↓-定子擺角↓-動觸點復位。

動作轉速：n＞120r/min。

復位轉速：n＜100r/min。

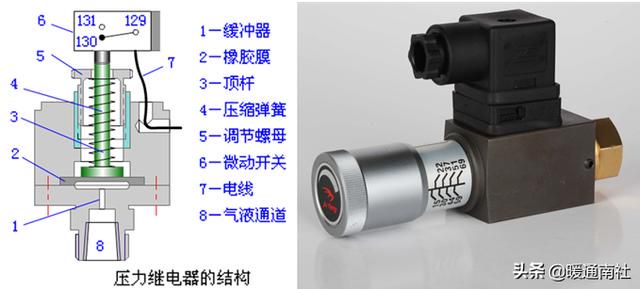

5.壓力繼電器

低壓保護器：

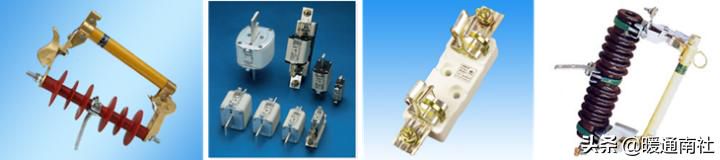

1.熔斷器

用途：發生短路或嚴重過載時，能迅速自動熔斷而切斷電路的保護電器；

構成：熔體(合金：低熔點，導電好)、熔管或熔座。

原理：正常工作-T熔體＜T熔斷。

嚴重過載或短路-T熔體＞T熔斷-熔斷，切斷電路。

分類：螺旋式、瓷插式、密封管式。

選用：IN熔斷器≥IN熔體≥IN負載。

熔體額定電流選擇：

無衝擊負載線路：（照明電路），IFU≥I線路N；

衝擊電流負載線路：（如電動機電路），IFU＞(1.5-2.5)I負載N；

頻繁啟動單臺電動機：IFU＞(3-3.5)I負載N；

多電機電路：IFU≥(1.5-2.5)INMAX ∑IN；

符號表示：FU。

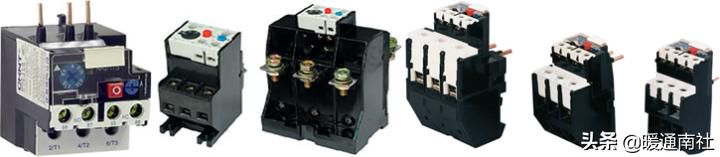

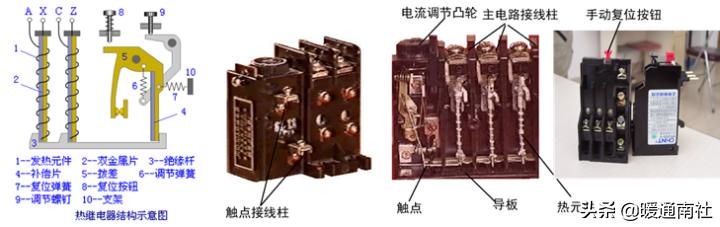

2.熱繼電器

作用：電流熱效應，長期過載時自動斷開電路。

符號：FR。

工作原理：電機處於一般長期過載，I↑，熱元件產生熱量↑，雙金屬片受熱膨脹彎曲↑，扣板脫扣，常閉觸點斷開，保護電路及負載：按下復位按鈕，則復位。

注意：由於熱慣性，當電路斷路時不能立即斷開電路，因此不能作為斷路保護。同理，在電動機起動或過載時，熱繼電器也不會動作，這可避免電動機不必要的停轉。

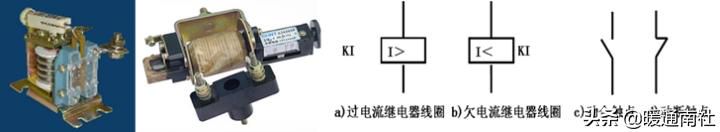

3.電流繼電器

作用：根據電路電流實現控制，線圈串接於被測電路中。

特點：匝數少、導線粗、小阻抗。

分類：欠電流繼電器、過電流繼電器。

符號：KI。

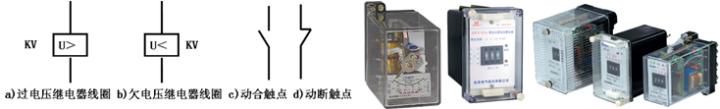

4.電壓繼電器

作用：根據電路電壓實現控制，線圈並聯於被測電路。

特點：匝數多、導線細、阻抗大。

分類：欠電壓繼電器、過電壓繼電器。

符號：KV。

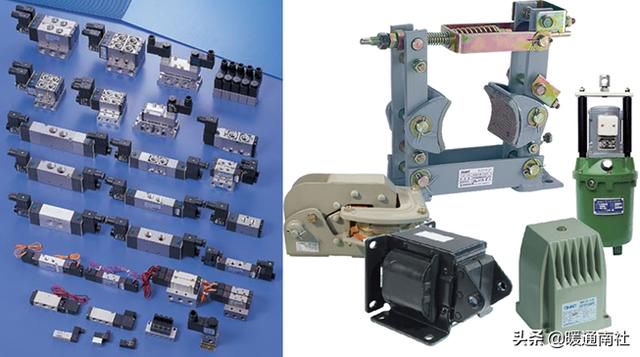

低壓執行器：

1.電磁鐵

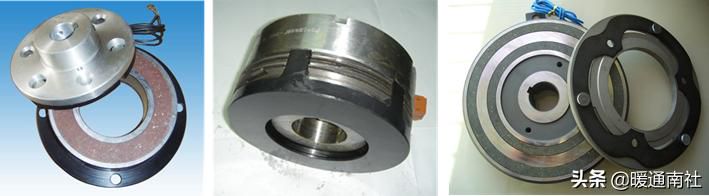

2.電磁離合器

接線端子：

應用案例：

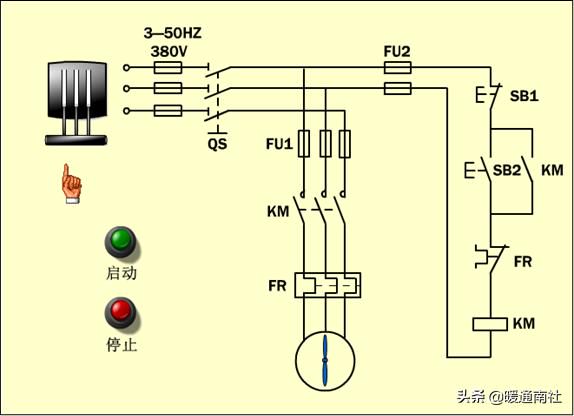

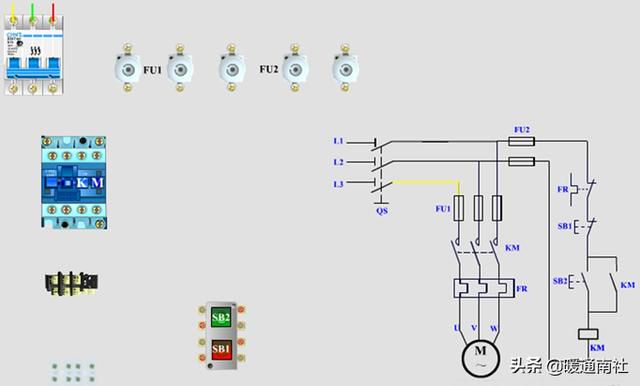

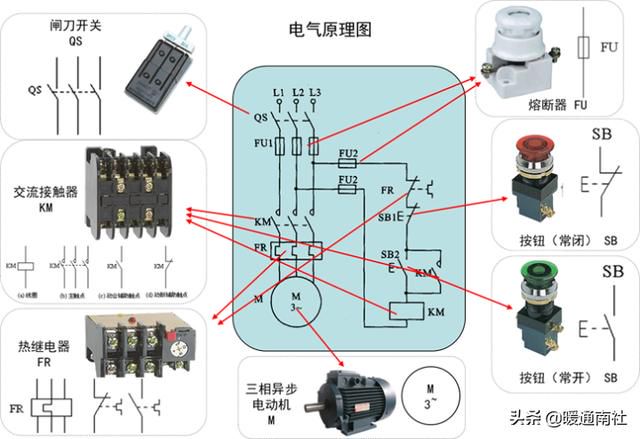

電動機接觸器起、停控制方式的演示：
