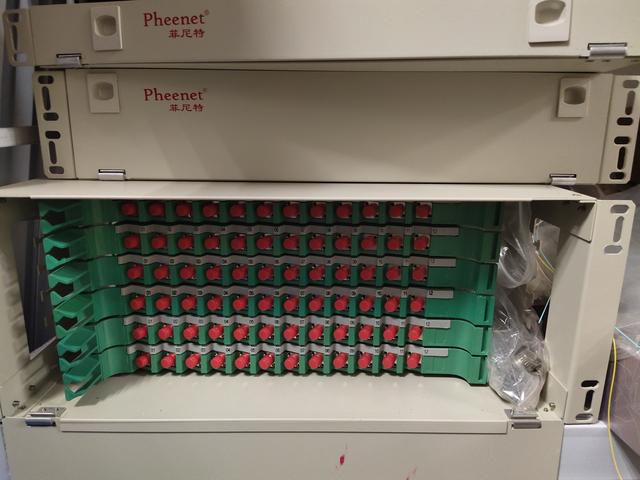

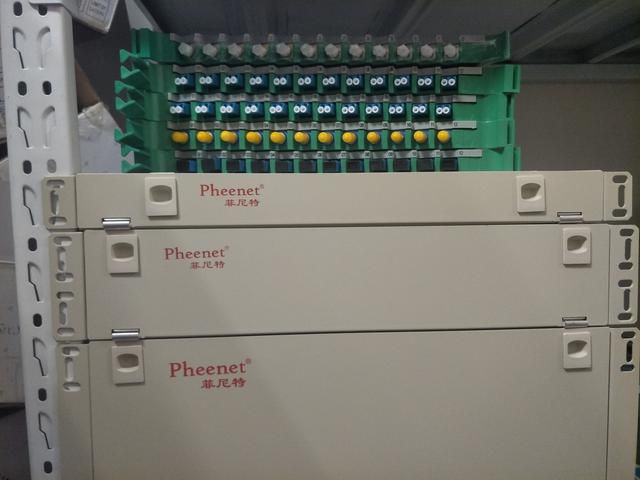

ODF（Optical Distribution Frame）光纖配線架光纖配線架（ODF）用於光纖通信系統中局端主幹光纜的成端和分配，可方便地實現光纖線路的連接、分配和調度。隨著網絡集成程度越來越高，出現了集 ODF、DDF、電源分配單元於一體的光數混合配線架，適用於光纖到小區、光纖到大樓、遠端模塊及無線基站的中小型配線系統。

外觀結構

1 、機架結構形式

1）機架結構有封閉式、半封閉式和敞開式。

2）機架高度分為2600mm、2200mm和2000mm三類。其寬度推薦選用120mm的整數倍，深度推薦選用300mm、450mm及600mm。

3）機架外形尺寸的偏差不超過±2mm；外表面對底部基準面的垂直度公差不大於3mm。

2 、機械活動部分

機械活動部分應轉動靈活、插拔適度、鎖定可靠、施工安裝和維護方便。門的開啟角應不小於110°，間隙不大於3mm。

3 、引入光纜彎曲半徑

引入光纜進入機架時，其彎曲半徑應不小於光纜直徑的15倍。

4 、機架結構

結構應牢固，裝配應具有一致性和互換性，緊固件無鬆動。外露和操作部位的銳邊應倒圓角。

5 、保護套、襯墊及纖芯和尾纖彎曲半徑

光纜光纖穿過金屬板孔及沿結構件銳邊轉彎時，應裝保護套及襯墊。纖芯、尾纖無論處於何處彎曲時，其曲率半徑應不小於30mm。

6 、機架的表面

塗覆層應表面光潔，色澤均勻、無流掛、無露底；金屬件無毛刺鏽蝕。

7 、結構裝置上的文字、圖形、符號和標誌

結構裝置上的文字、圖形、符號和標誌應清晰、完整、無誤。

材料

防腐蝕性能

ODF所有的零件採用的材料應具有防腐性能，如該材料無防腐性能應作防腐處理；其物理、化學性能必須穩定，並與光纜護套和尾纖護套相容。為防止腐蝕和其他損害，這些材料還必須與其他設備中所常用的材料相容。

防鏽蝕性能

ODF中表面電鍍處理的金屬結構件，在通過鹽霧試驗方法進行48h鹽霧試驗後，外觀不得有肉眼可見的鏽斑。

塗覆處理要求

採用塗覆處理的金屬結構件，其塗層與基體應具有良好的附著力，附著力應不低於GB/T9286標準表I中2級要求：在切口交叉處和/或沿切口邊緣有塗層脫落，受影響的交叉切割面積明顯大於5%，但不能明顯大於15%。

燃燒性能要求

設備中非金屬材料的結構件及光纖連接器的燃燒性能應符合以下條件之一：

1）試驗樣品沒有起燃；

2）試驗樣品離火後持續有焰燃燒的時間不超過10s，並且火焰或從試驗樣品上掉落的燃燒或灼熱顆粒未使燃燒蔓延到放在試驗樣品下面的底層。

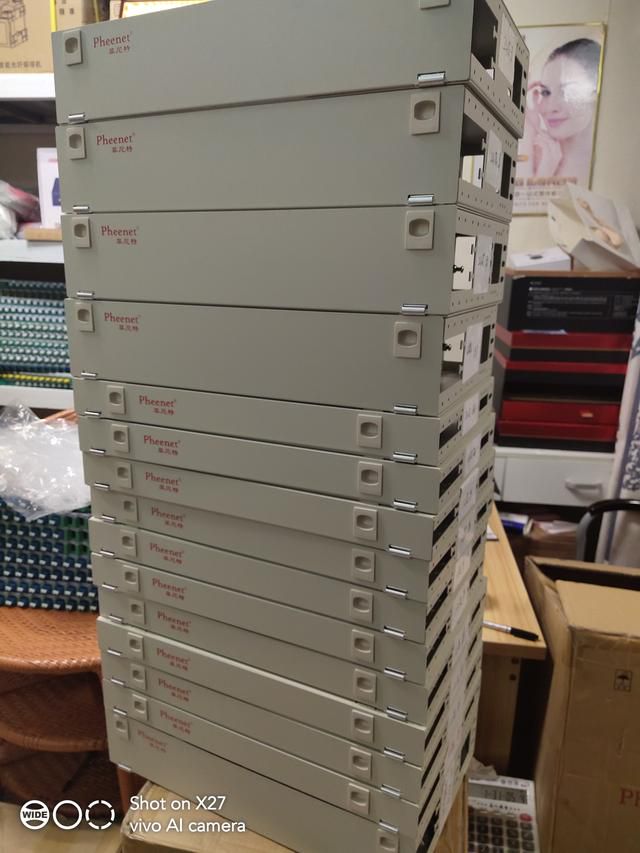

單元式

單元式的光纖配線架是在一個機架上安裝多個單元，每一個單元就是一個獨立的光纖配線架。這種配線架既保留了原有中小型光纖配線架的特點，又通過機架的結構變形，提供了空間利用率，是大容量光纖配線架早期常見的結構。但由於它在空間提供上的固有局限性，在操作和使用上有一定的不便。

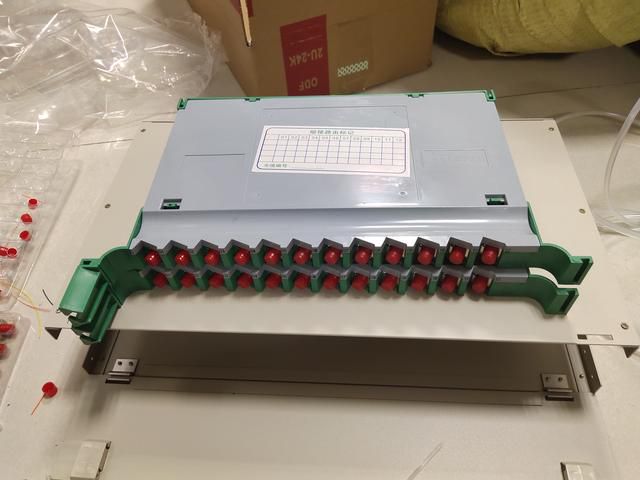

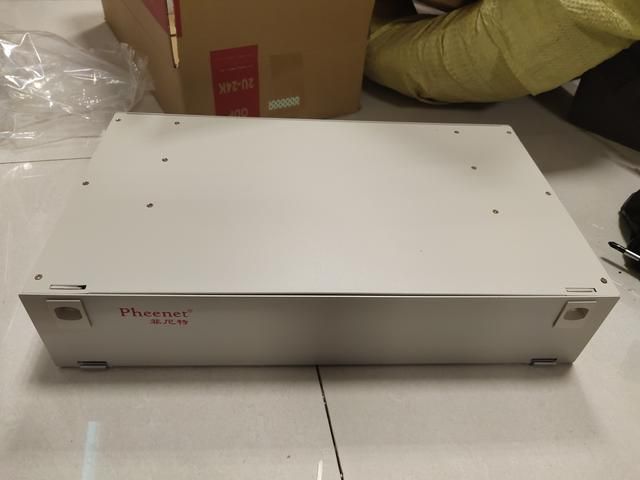

抽屜式

抽屜式的光纖配線架也是將一個機架分為多個單元，每個單元由一至兩個抽屜組成。當進行熔接和調線時，拉出相應的抽屜在架外進行操作，從而有較大的操作空間，使各單元之間互不影響。抽屜在拉出和推入狀態均設有鎖定裝置，可保證操作使用的穩定、準確和單元內連接器件的安全、可靠。這種光纖配線架雖然巧妙地為光纜終端操作提供了較大的空間，但與單元式一樣，在光連接線的存儲和布放上，仍不能提供最大的便利。這種機架是目前最多的一種形式。

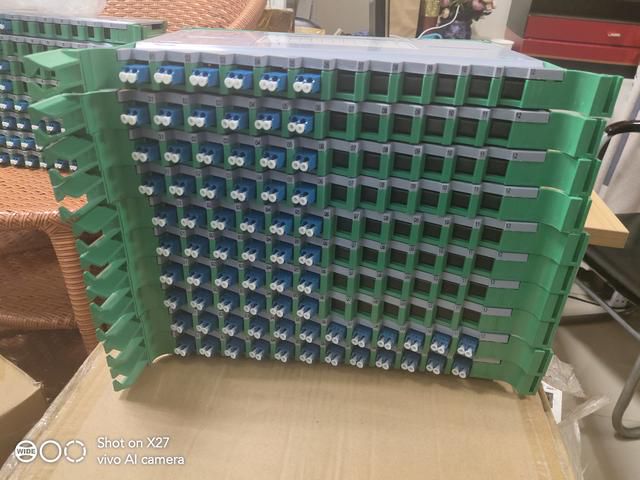

模塊式

模塊式結構是把光纖配線架分成多種功能模塊，光纜的熔接、調配線、連接線存儲及其他功能操作，分別在各模塊中完成，這些模塊可以根據需要組合安裝到一個公用的機架內。這種結構可提供最大的靈活性，較好地滿足通信網絡的需要。推出的模塊式大容量光纖分配架，利用面板和抽屜等獨特結構，使光纖的熔接和調配線操作更方便；另外，採用垂直走線槽和中間配線架，有效地解決了尾纖的布放和存儲問題。因此它是大容量光纖配線架中最受歡迎的一種，但它的造價相對較高

光纖配線架的選型是一項重要而複雜的工作，各地應根據本地的具體情況，充分考慮各種因素，在認真了解，反覆比較的基礎上，才能選出一種最能滿足當前需要和未來發展的光纖配線架。

功能要求

光纜固定保護

應具有光纜引入、固定和保護裝置。該裝置將光纜引入並固定在機架上，保護光纜及纜中纖芯不受損傷。光纜金屬部分與金屬機架絕緣，固定後的光纜金屬護套及加強芯應可靠連接高壓防護接地裝置。

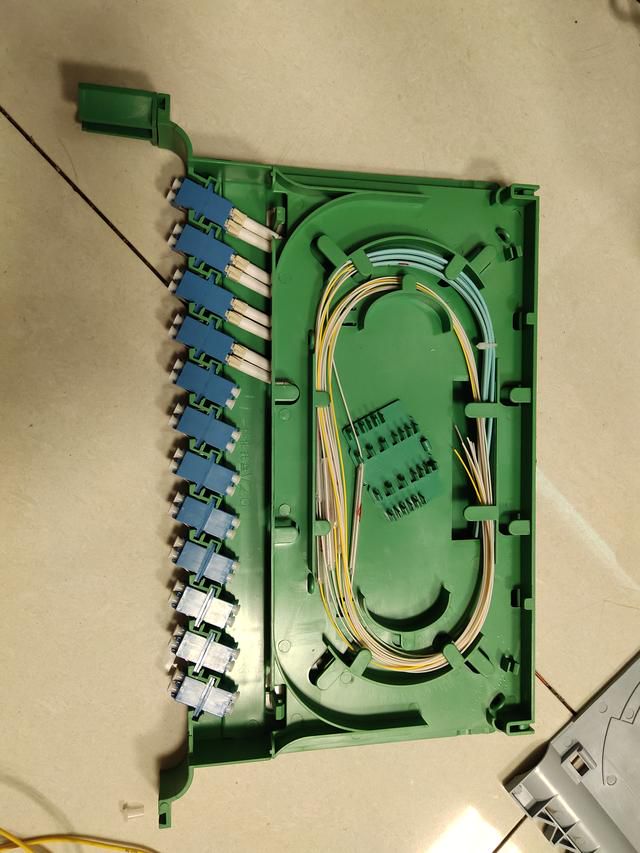

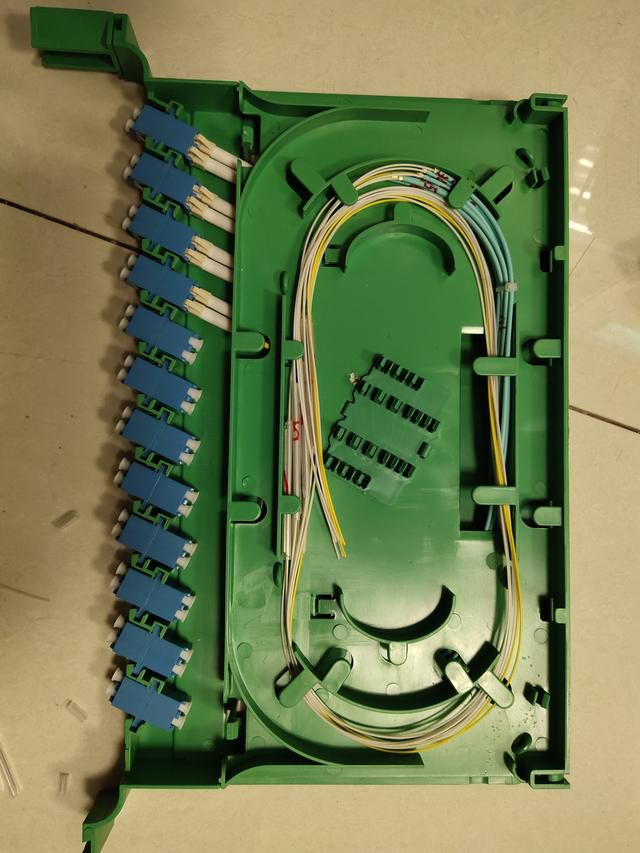

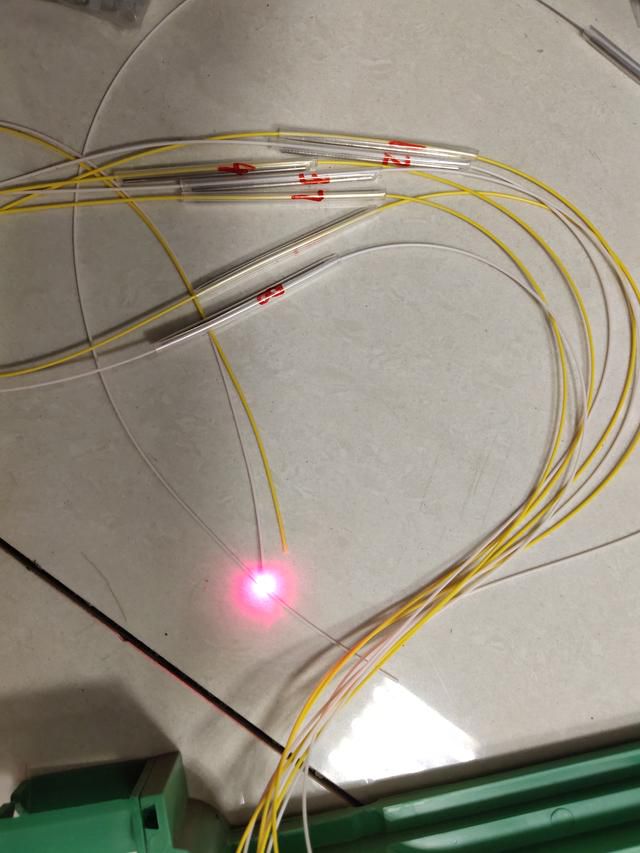

光纖終接功能

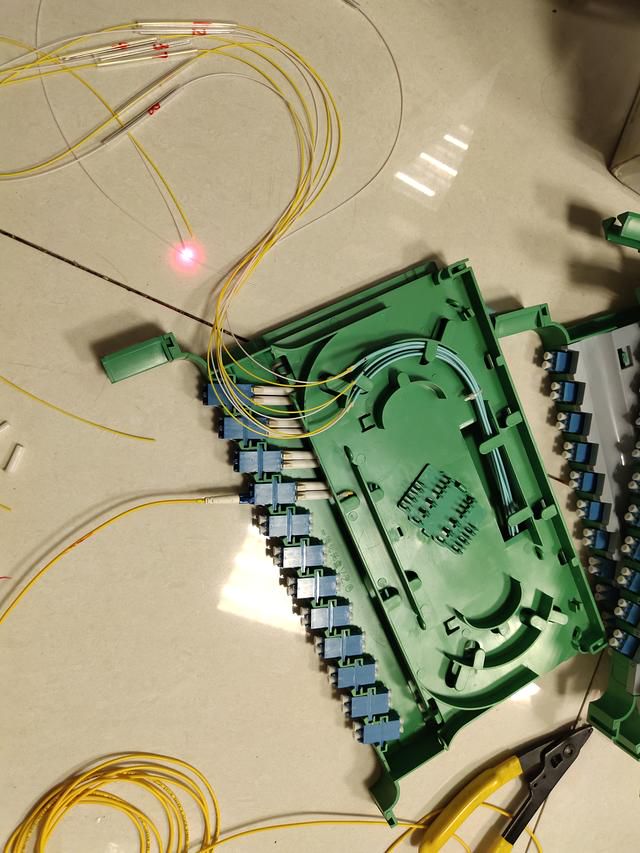

應具有光纖終接裝置。該裝置便於光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞的光纜纖芯、尾纖不受損傷。

調線功能

通過光纖跳線連接器插頭，能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。

光纜纖芯保護

光纜開剝後纖芯有保護裝置，固定後引入光纖有終接裝置。

容量

每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置、光纖存儲裝置、光纖連接分配裝置在滿容量範圍內應能成套配置。

標識記錄功能

機架及單元內應具有完善的標識和記錄裝置，用於方便地識別纖芯序號或傳輸路序，且記錄裝置應易於修改和更換。

光纖存儲功能

機架及單元內應具有足夠的空間，用於存儲餘留光纖。

選擇配架的方法

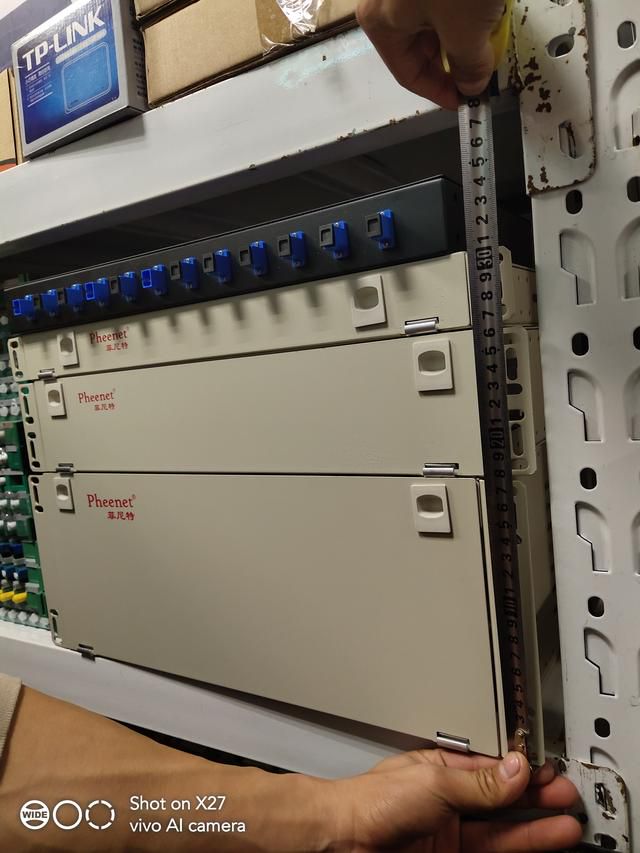

1.光纖配線架是安裝在牆上還是19』』機架上？光纖配線架通常安裝在19』』機架內，對於小型安裝可能也會直接安裝在牆壁上。

2.是否有光纜餘留量安放空間？應當保留一定量的光纜以防在配線架內拉斷光纖，承受過高的應力，並能防止光纖被扯出配線架。

3.是否有保護裝置？在光纖配線架內部應設有光纖保護裝置。

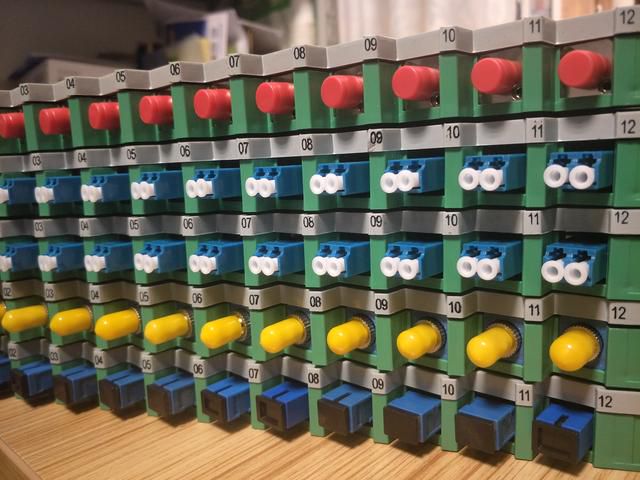

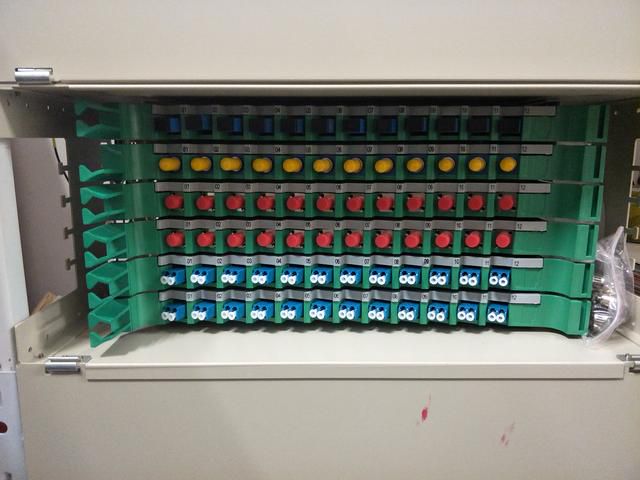

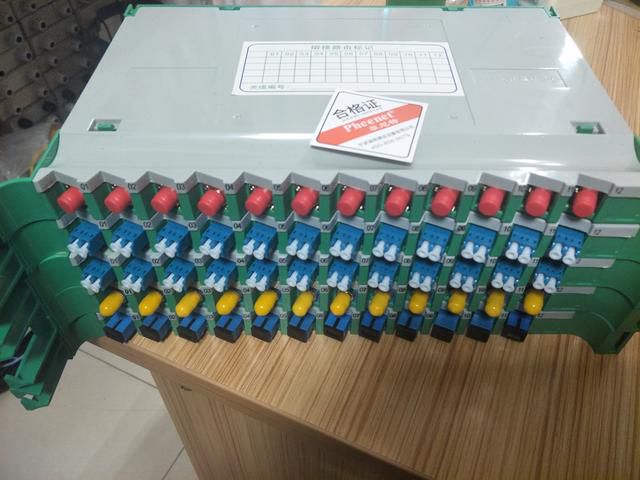

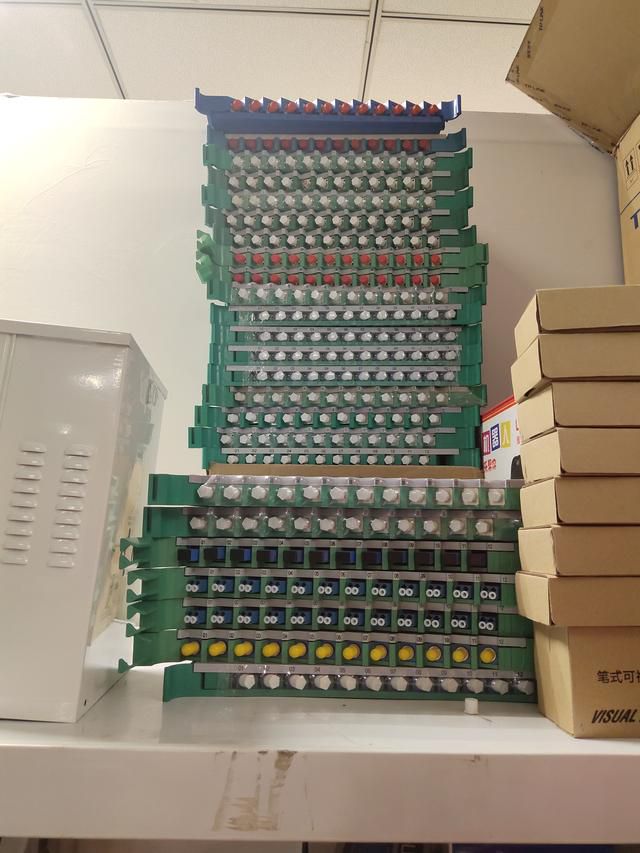

4.通用性不同的耦合器在配線架上要儘可能的體現出通用性。比如LC型光纖配線架就可適合雙工LC/單工SC/MTRJ型光纖適配器；ST型光纖配線架就可適合ST以及FC型光纖適配器。大大的提高了產品的可用性。

通用型光纖配線架

5.結構是否靈活？這項特點依舊是提高產品的可用性。光纖配線架根據結構分，可分為3種類型，即壁掛式、機櫃式和機架式。壁掛式一般為箱體結構，適用於光纜條數和光纖芯數都較小的局所。機櫃式是採用封閉式結構，纖芯容量比較固定，外形比較美觀。機架式一般是採用模塊化設計，用戶可根據光纜的數量和規格選擇相對應的模塊，靈活地組裝在機架上，它是一種面向未來的結構，可以為以後光纖配線架向多功能發展提供便利條件。光纖配線架應儘量選用鋁型材機架，其結構較牢固，外形也美觀。機架的外形尺寸應與現行傳輸設備標準機架相似，以方便機房排列。表面處理工藝和色彩也應與機房內其他設備相近，以保持機房內的整體美觀。
