華為watch gt cyber錶冠怎麼拆（華為WATCHGTCyber智能手錶拆解）

2023-09-23 12:12:53 1

目前的智能穿戴市場中，腕帶類智能手錶、智能手環產品基於運動健康監測和便捷生活類功能，受到了很多年輕人的喜愛。近期，華為推出HUAWEI WATCH GT Cyber智能手錶，機身採用了智能機芯 快拆表殼的組合，按壓式快拆設計可輕鬆更換表殼；並配備多款潮流表殼自由選擇，滿足年輕人的個性化表達。

功能配置方面，HUAWEI WATCH GT Cyber搭載1.32英寸AMOLED屏幕，內置六套Cyber專屬主題，還支持個性化錶盤，自定義設置；健康監測支持心率、血氧、睡眠、壓力等，進一步提升了檢測的精準度；支持100 種運動模式，支持GPS、北鬥、GLONASS、Galileo、QZSS五大衛星系統，精準記錄運動數據。

在便捷生活方面，HUAWEI WATCH GT Cyber支持微信語音和文字快捷回復，並且支持了微信支付；還支持門禁卡、銀行卡、交通卡等；支持音樂獨立播放，搭配藍牙耳機使用，外出運動無需佩戴手機；還支持藍牙接聽電話，來電信息可通過手錶查看。

我愛音頻網此前還拆解過華為旗下的HUAWEI WATCH GT3智能手錶、華為手環 7兩款智能穿戴產品，下面再來看看HUAWEI WATCH GT Cyber智能手錶的詳細外觀設計和內部結構配置信息吧~

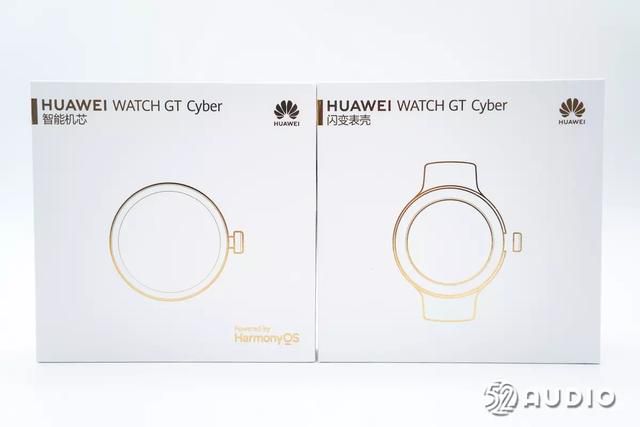

HUAWEI WATCH GT Cyber智能手錶包裝盒設計簡約，外部封套正面僅展示了產品名稱和搭載HarmonyOS系統。

封套背面介紹了產品型號：AND-B19，表殼類型：蒼穹灰閃變表殼，腕帶類型：灰色氫化丁腈橡膠錶帶，華為終端有限公司，中國製造。

封套內部智能機芯和閃變表殼獨立包裝，設計對應圖標標識。

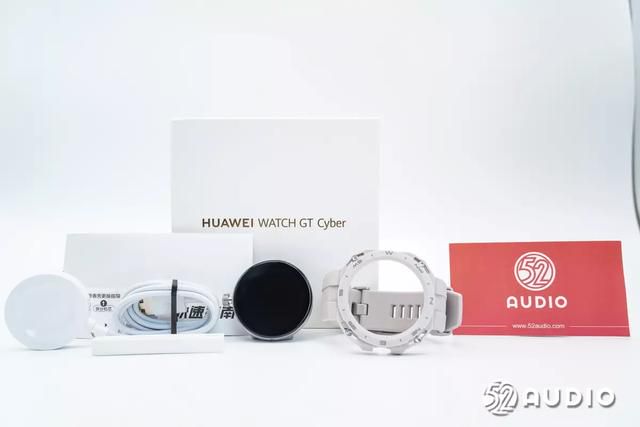

包裝盒內部物品包括：智能機芯、閃變表殼、磁吸無線充電底座、錶冠拆卸工具和產品說明書。

錶冠拆卸工具特寫，將錶冠放進開槽內即可卸下。

磁吸無線充電底座特寫，採用USB-A接口輸入電源。

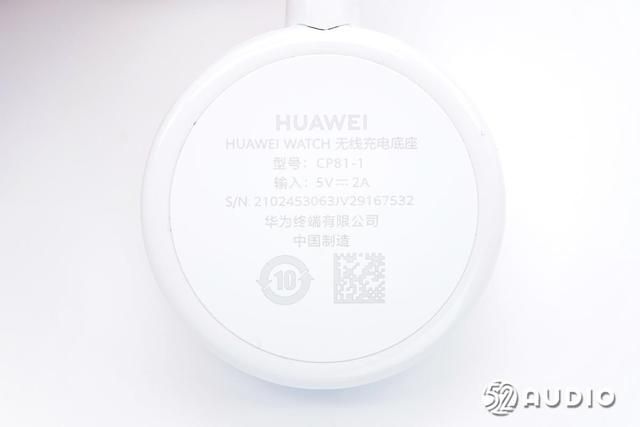

無線充電底座型號：CP81-1，輸入：5V-2A，華為終端有限公司，中國製造。

閃電錶殼外觀一覽，採用增強新複合纖維材質，精緻耐磨。正面設計有八個方向指示和刻度，四角設計螺絲裝飾。

閃電錶殼錶帶外觀一覽，採用高性能橡膠材質，體積輕盈，佩戴親膚舒適。

智能機芯正面外觀一覽，採用圓形設計，搭載一塊1.32英寸466×466解析度屏幕，右側設計錶冠，用於人機互動各項功能控制。

手錶錶冠特寫，滾花紋理，打磨精緻。

智能機芯背面外觀一覽，中間傳感器模組凸起，貼近皮膚，實現更精準的檢測效果。

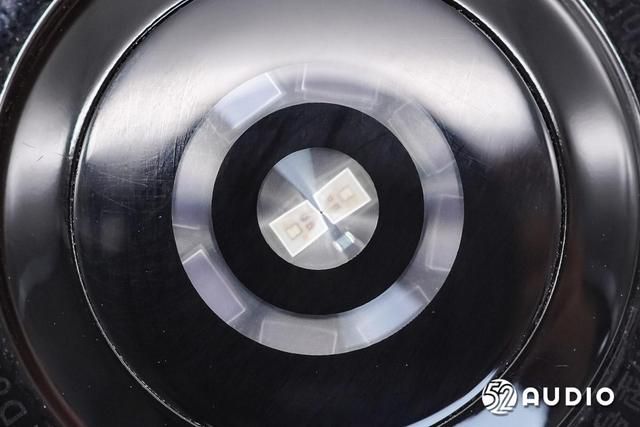

傳感器模組特寫，包括八個環形布局的光電傳感器和兩組發光源。

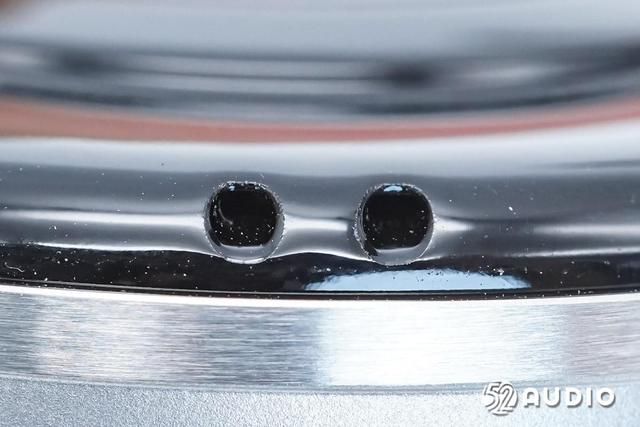

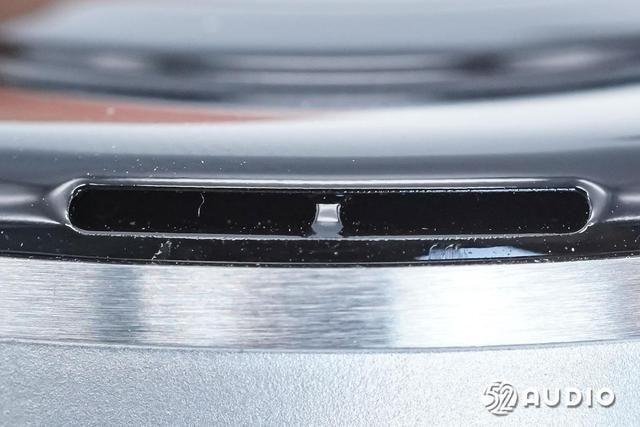

機芯背殼邊緣的揚聲器開孔特寫。

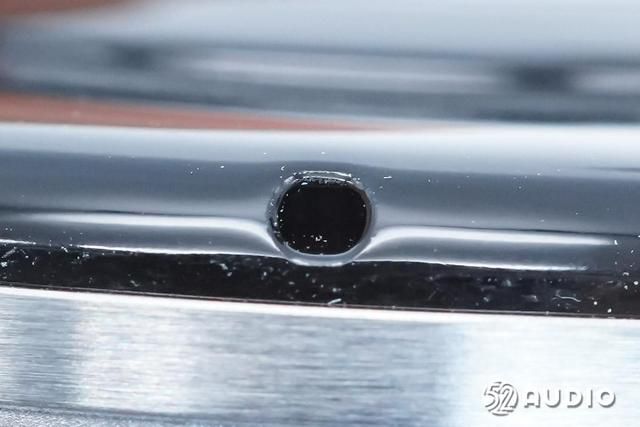

麥克風開孔特寫。

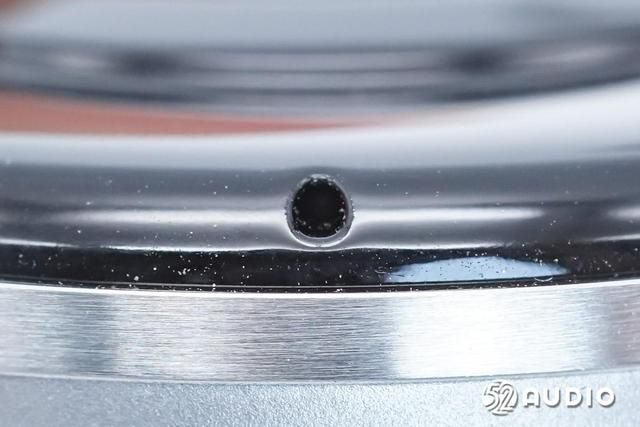

氣壓平衡孔特寫。

氣壓傳感器開孔特寫。

智能機芯側邊結構一覽，設計有導軌槽，用於與表卡安裝固定。

華為HUAWEI WATCH GT Cyber智能手錶外側外觀一覽。

華為HUAWEI WATCH GT Cyber智能手錶內側外觀一覽。

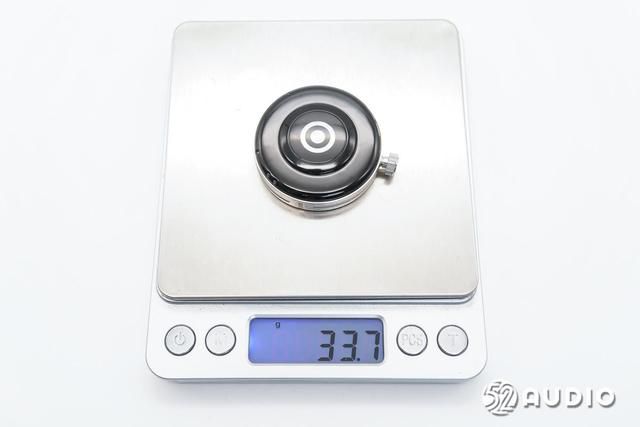

經我愛音頻網實測，智能機芯重量約為33.7g。

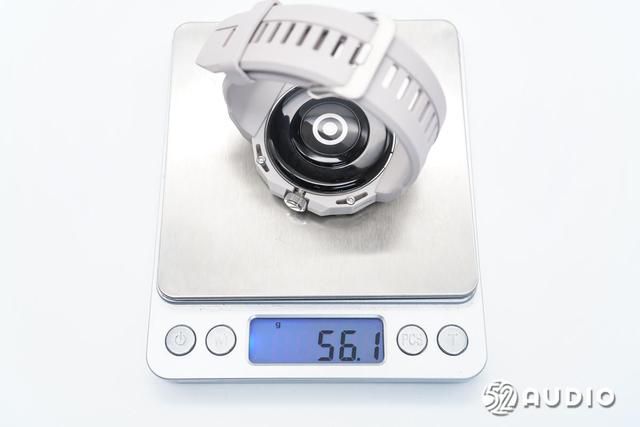

HUAWEI WATCH GT Cyber智能手錶整機重量約為56.1g。

我愛音頻網採用ChargerLAB POWER-Z KT002可攜式電源測試儀對華為HUAWEI WATCH GT Cyber智能手錶進行充電測試，輸入功率約為3.42W。

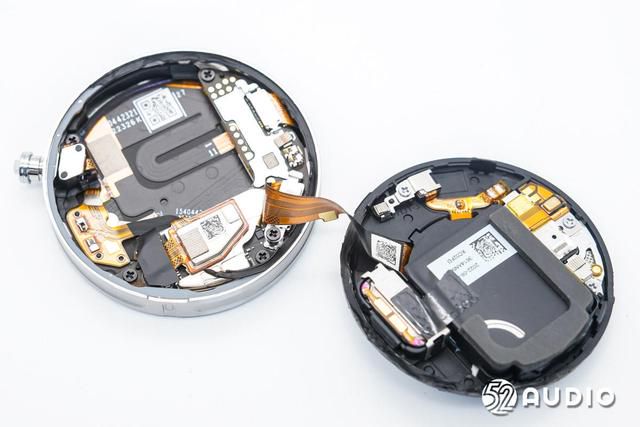

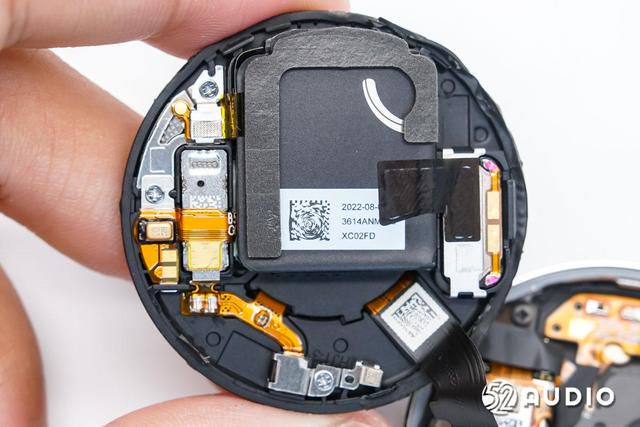

進入拆解部分，加熱邊緣撬開背部蓋板，腔體內部結構一覽。

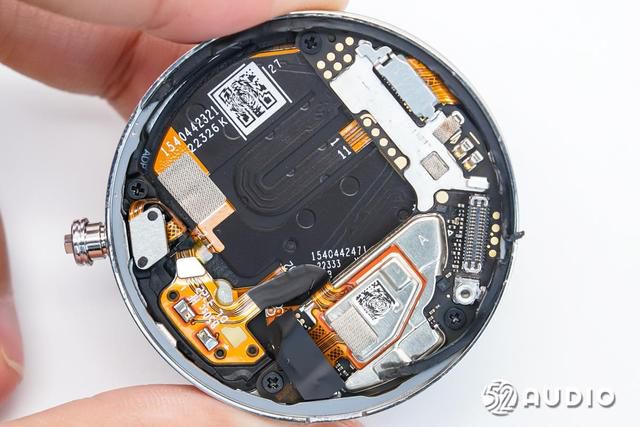

機芯後腔內部電路一覽。

機芯前腔內部電路一覽，後腔內部排線的BTB連接器通過螺絲和金屬壓板固定。

卸掉螺絲，取掉固定壓板，挑開連接器。

機芯後腔內部組件與主板連接的BTB連接器公座特寫。

挑開連接器，取掉後腔上固定的電池單元。

機芯內置電池正面一覽，邊緣設計有海綿墊防護。

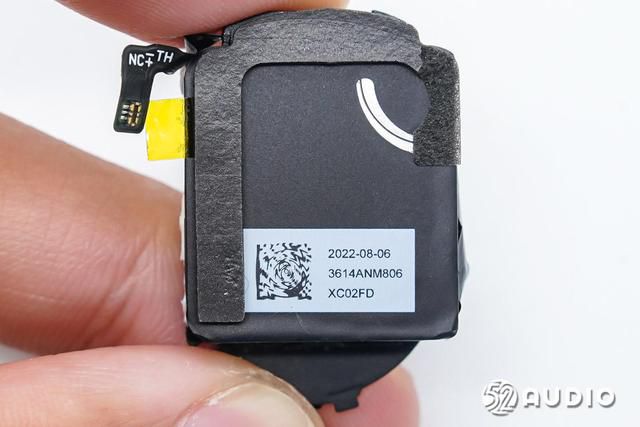

電池背面特寫，電池固定在支架上。

取掉電池背部的支架。

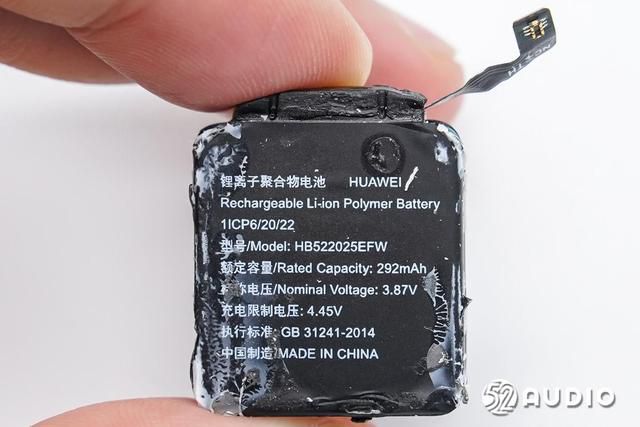

機芯內置電池標籤上信息，型號：HB522025EFW，額定容量：292mAh，標稱電壓：3.87V，充電限制電壓：4.45V，中國製造。

撕開電池外部包裹，內部電芯及電路保護板拆解一覽。

電芯採用金屬外殼，雕刻型號：ATL 512021，電壓：3.87V，能量：1.13Wh，來自ATL新能源。

電池背面特寫，開有防爆紋。

電池正負極焊點特寫。

電池保護板電路一覽。

絲印SCAE K2MZ的IC。

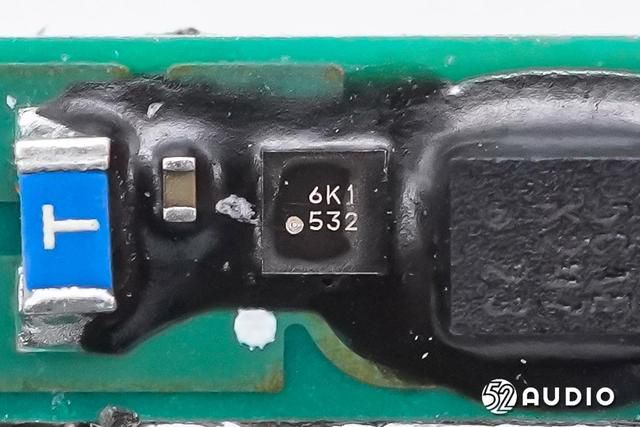

絲印6K1 532的IC。

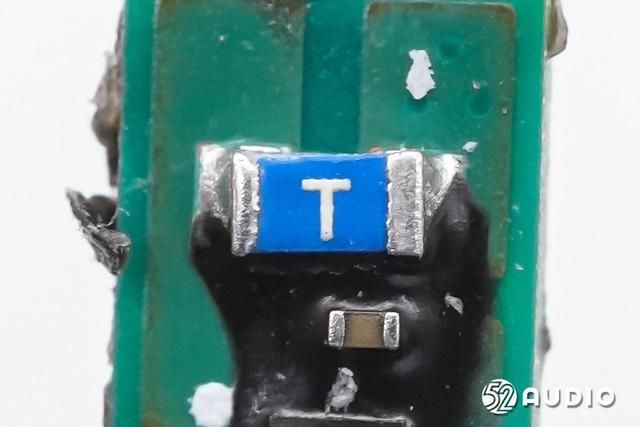

貼片保險絲特寫。

電池保護板另外一側結構一覽。

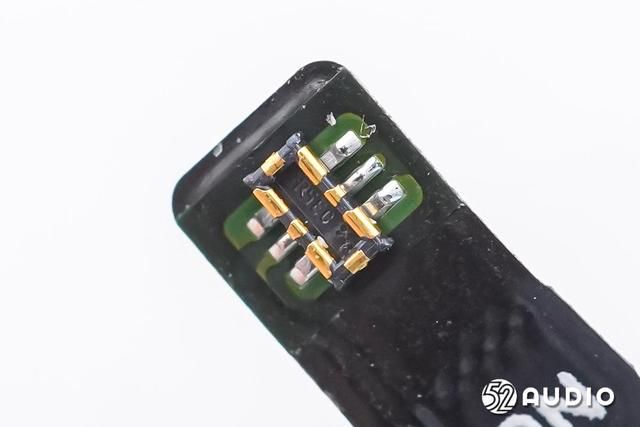

電池排線BTB連接器公座特寫。

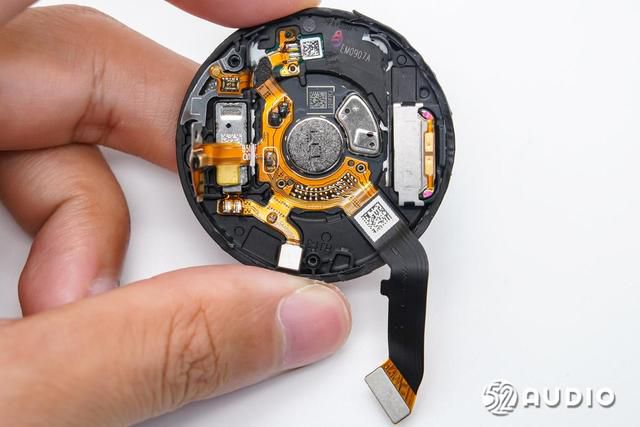

取掉電池後後腔內部電路一覽，一條FPC排線串聯所有組件。

機芯後腔內部拆解一覽，包括無線接收線圈、麥克風、揚聲器和傳感器模組。

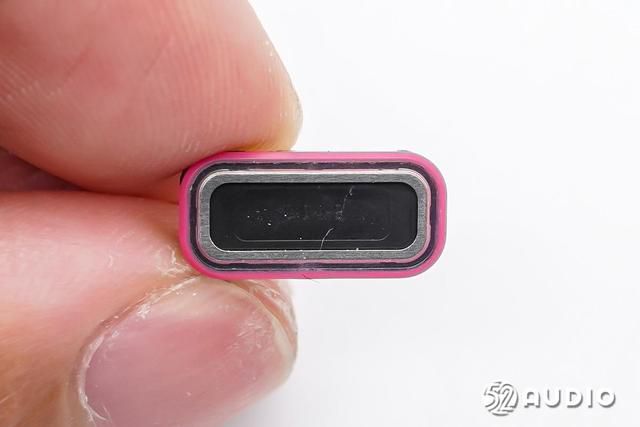

手錶揚聲器正面振膜特寫，邊緣設置橡膠圈密封防水。

手錶揚聲器背面特寫，絲印「6TK-SBS 28C11」。

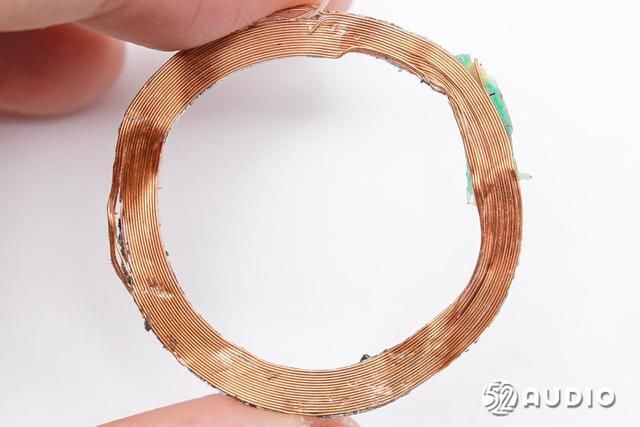

無線充電接收線圈特寫。

傳感器模組小板一側特寫，設置八個環形布局的光電傳感器和兩組發光源，用於精準的數據採集。

傳感器模組小板另外一側特寫，焊點矩陣與排線連接，右側通過金屬屏蔽罩防護。

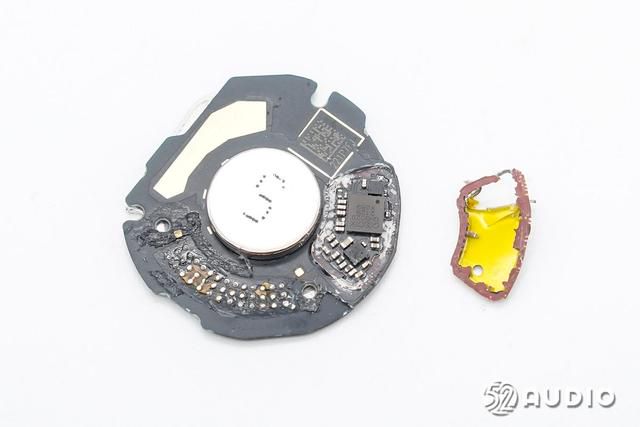

打磨掉屏蔽罩，下方電路一覽。

GOODiX匯頂科技GH3020健康監測IC，集成了多通道PPG，具備心率（HR）、心率變異性（HRV）和血氧飽和度（SpO2）等監測功能，以及超低功耗、超高精度的特性，適用於高端智能手錶、智能手環、專業運動裝備、醫療設備等。

GOODiX匯頂科技GH3020詳細特點。

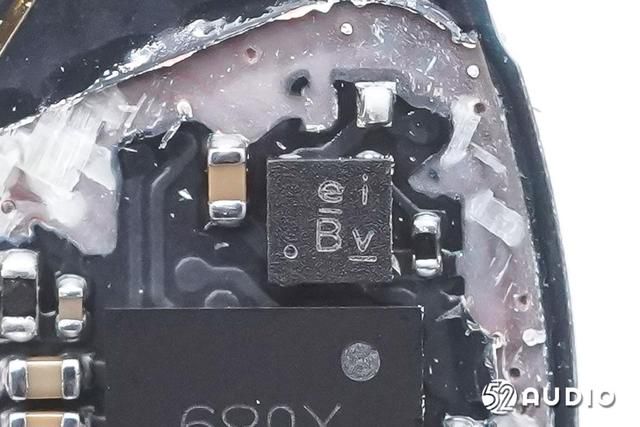

絲印ei Bv的IC。

絲印MBW的IC。

排線一側電路一覽。

排線另外一側電路一覽。

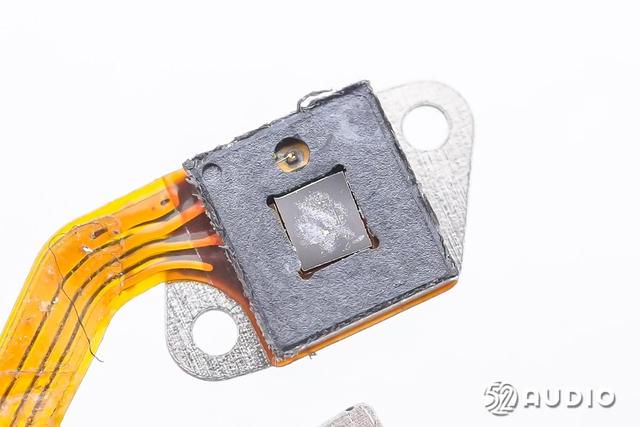

ST意法半導體LPS27HHWTR氣壓傳感器，是一款超緊湊型壓阻絕對氣壓傳感器，耐壓10ATM，量程260hPa到1260hPa，採用帶金屬蓋的陶瓷LGA防水封裝。

LPS27HHWTR非常適合於運動手錶，可穿戴等對電流消耗和噪音有要求的應用，或水位測量，水位檢測深度高達10米！據我愛音頻網了解到，下一代的LPS28DFWTR支持雙量程測量，最大水位深度可以到40米！

ST意法半導體LPS27HHWTR氣壓傳感器詳細資料圖。

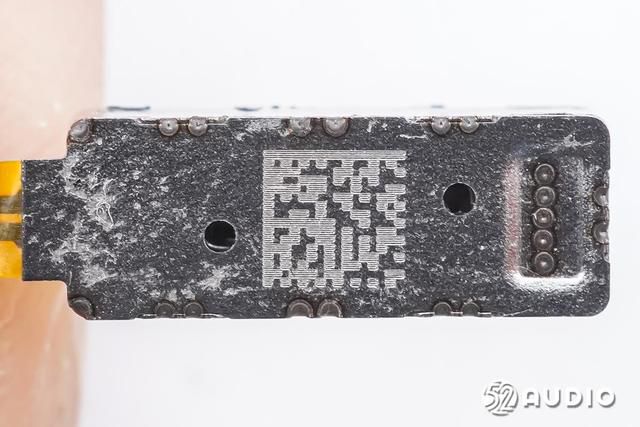

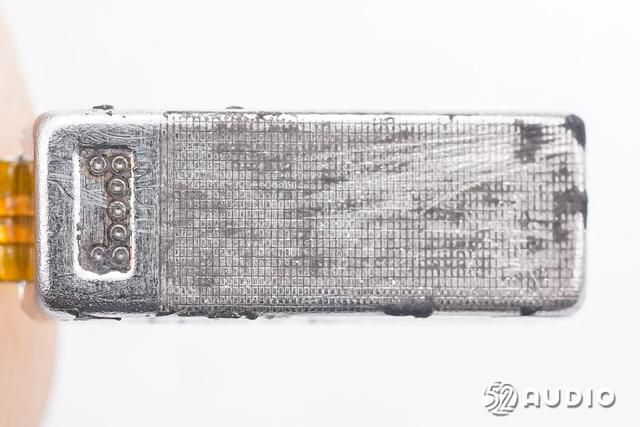

方形鋼殼線性振動馬達特寫，鐳雕二維碼。

振動馬達另外一側特寫。

鐳雕W170的MEMS麥克風特寫，用於語音通話功能拾音。

用於連接電池的BTB連接器母座特寫。

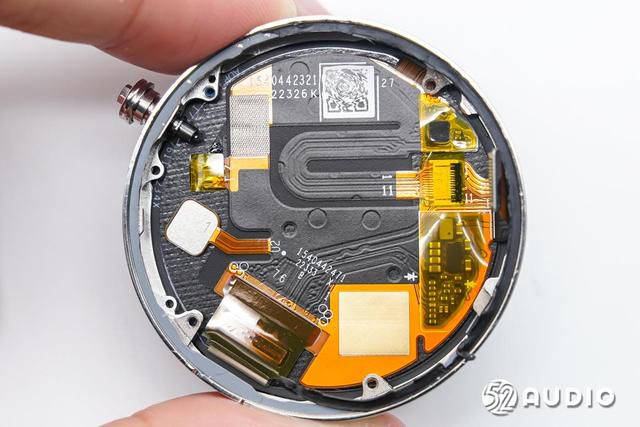

進入拆解前腔部分，前腔內部通過螺絲固定主板單元。

卸掉螺絲，取掉主板。

屏幕背部電路一覽，排線露銅與主板連接。

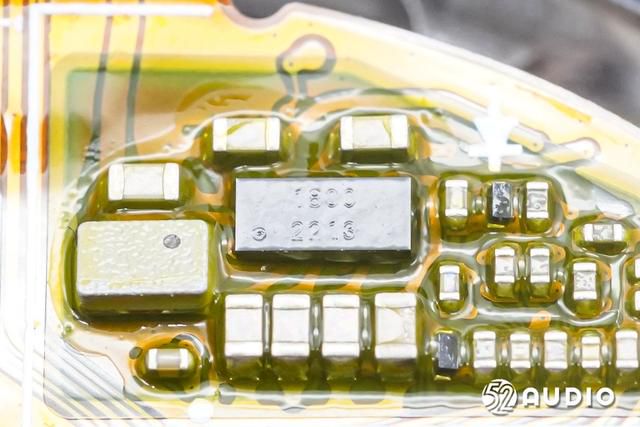

絲印1800 2213的IC。

一顆未能獲取絲印信息的IC。

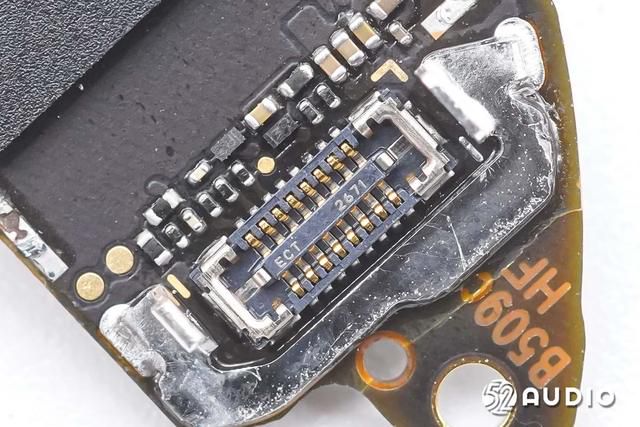

屏幕與主板連接的BTB連接器公座特寫。

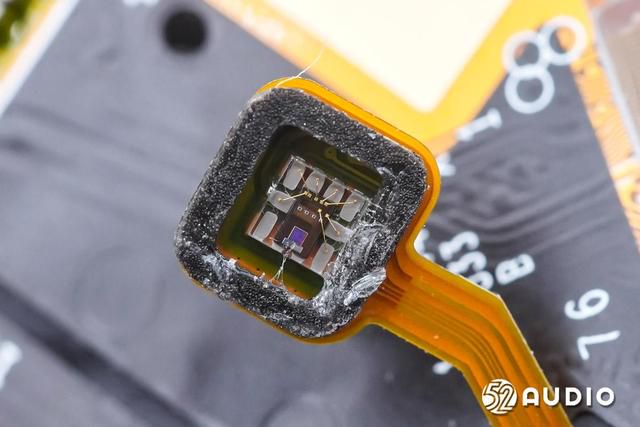

環境光傳感器特寫，用於檢測環境亮度自動調節屏幕亮度。

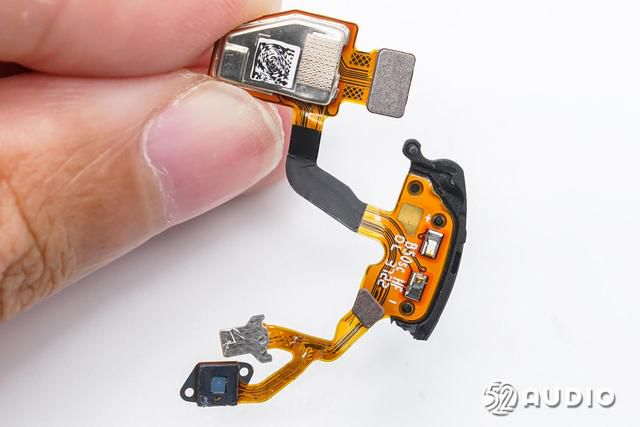

主板電路結構一覽，排線固定在支架上，通過BTB連接器連接到主板，通過金屬蓋板加強固定。

卸掉連接器分離主板和主板排線。

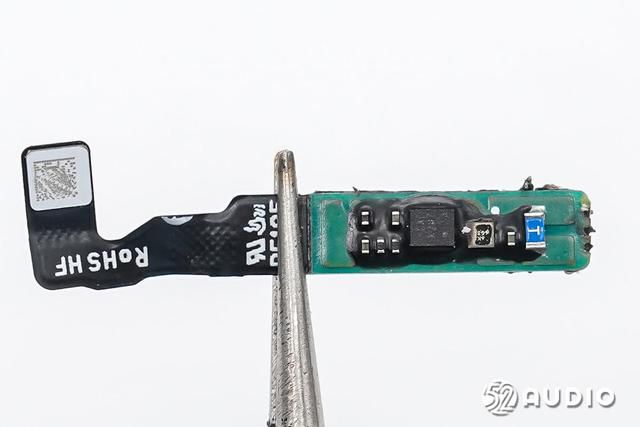

排線上也有一塊小板通過屏蔽罩覆蓋。

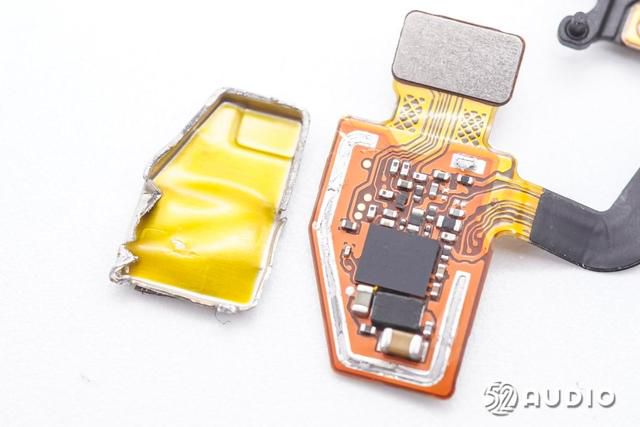

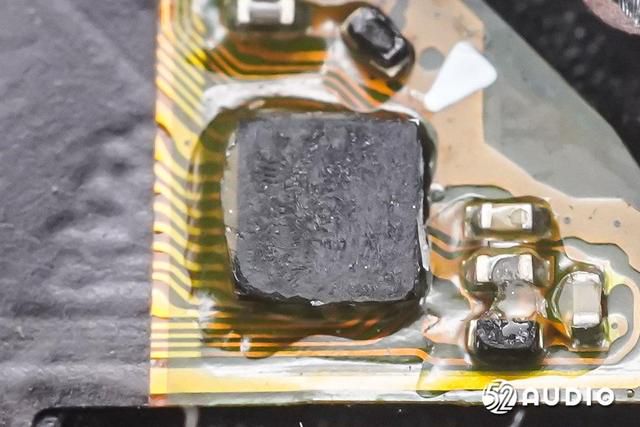

打磨掉屏蔽罩，小板電路一覽。

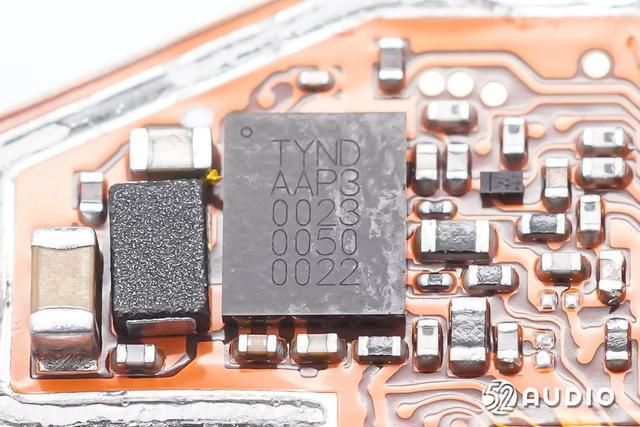

絲印TYND AAP3的IC。

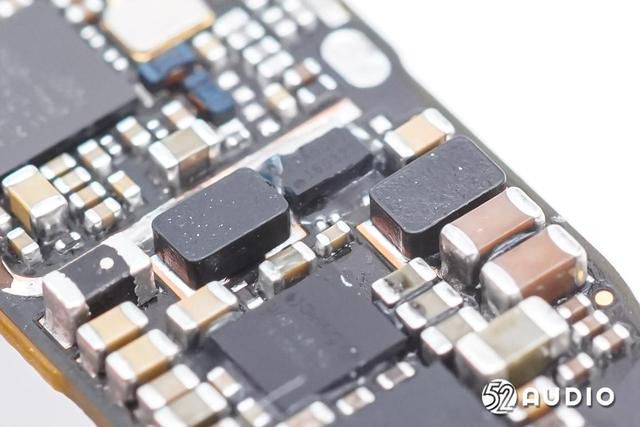

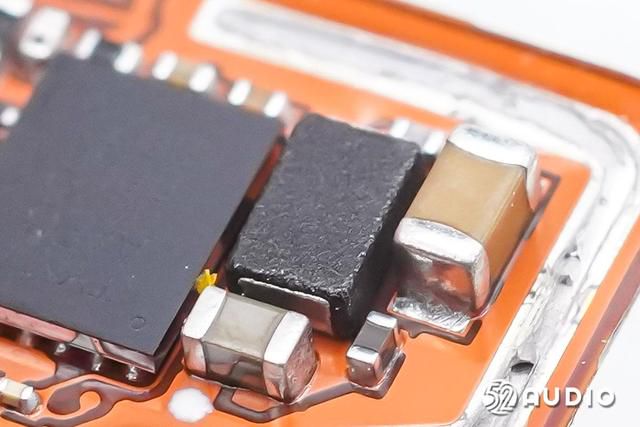

功率電感特寫。

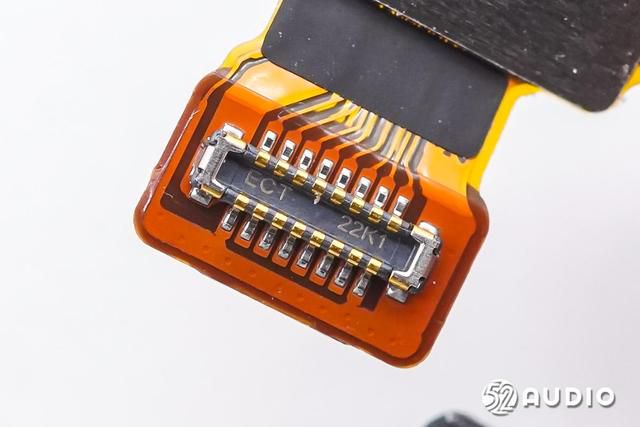

排線連接到主板的BTB連接器公座特寫。

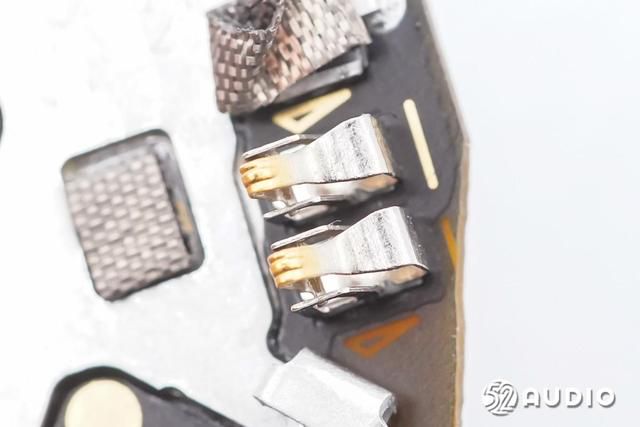

連接揚聲器的兩顆金屬彈片。

一顆微動按鍵特寫，用於功能控制。

用於檢測錶冠轉動的磁性傳感器。

主板一側電路一覽，採用了大面積屏蔽罩覆蓋，降低幹擾。

主板另外一側電路一覽，同樣採用了大面積屏蔽罩防護。

取掉屏蔽罩，主板一側電路一覽。

主板另外一側電路一覽。

NuVolta伏達NU1619無線電源接收器，是一個高度集成的數字控制器，用於無線充電發射端，符合WPC EPP標準。與NU1020一起工作，組成了簡單、高性能和經濟高效的無線充電發射解決方案，適用於廣泛的應用。

NU1619集成了所有必備功能，可調節的功率，與符合WPC標準的接收器保持通信。與最小、集成度最高NU1020搭配，雙晶片交鑰匙設計提供了最節省空間的解決方案。 NU1619在任何瞬態條件下（如接收器負載變化和Rx/Tx耦合變化）可以保持通信和持續充 電，提供可靠的充電體驗。支持異物檢測（FOD），檢測金屬物體並防止有害加熱。該裝置還集成了過溫、過流保護、輸入低電壓檢測、輸入功率限制等保護功能。

據我愛音頻網拆解了解到，目前已有小米、OPPO、Redmi、ZMI、聯想等品牌旗下的產品採用了伏達電源晶片。

NuVolta伏達NU1619詳細資料圖。

Renesas瑞薩DA9168電池管理晶片，用於手錶內部電池充電，內置雙路獨立LDO和反向升壓功能，具有極低的靜態電流，封裝緊湊。

Renesas瑞薩DA9168詳細資料圖。

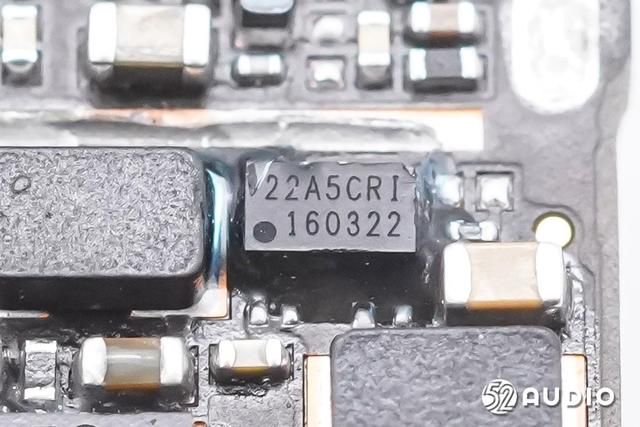

電源管理晶片外圍電路一覽。

TI德州儀器TLV627432同步降壓轉換器，具有超低靜態電流，支持400mA輸出電流。

TI德州儀器TLV627432詳細資料圖。

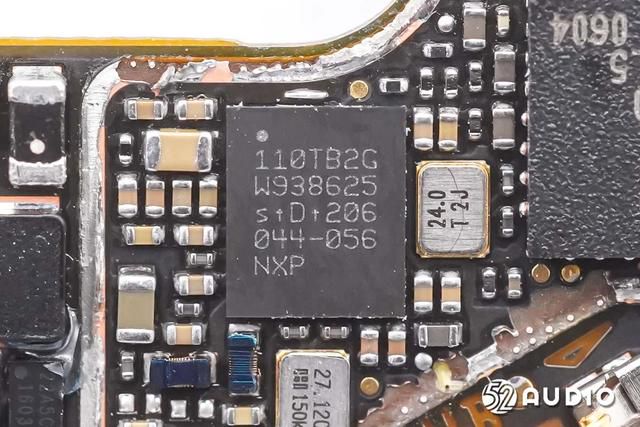

NXP恩智浦絲印「110TB2G」的NFC晶片。

鐳雕27.120的晶振特寫。

HiSilicon海思Hi3861V100高度集成的2.4GHz SoC WiFi晶片，集成IEEE 802.11b/g/n基帶和RF電路，RF電路包括功率放大器PA、低噪聲放大器LNA、RF balun、天線開關以及電源管理等模塊；支持20MHz標準帶寬和5MHz/10MHz窄帶寬，提供最大72.2Mbit/s物理層速率。

Hi3861V100 WiFi基帶支持正交頻分復用（OFDM）技術，並向下兼容直接序列擴頻（DSSS）和補碼鍵控（CCK）技術，支持IEEE 802.11 b/g/n協議的各種數據速率。

Hi3861V100晶片集成高性能32bit微處理器、硬體安全引擎以及豐富的外設接口，外設接口包括SPI、UART、I2C、PWM、GPIO和多路ADC，同時支持高速SDIO2.0 Slave接口，最高時鐘可達50MHz；晶片內置SRAM和Flash，可獨立運行，並支持在Flash上運行程序。

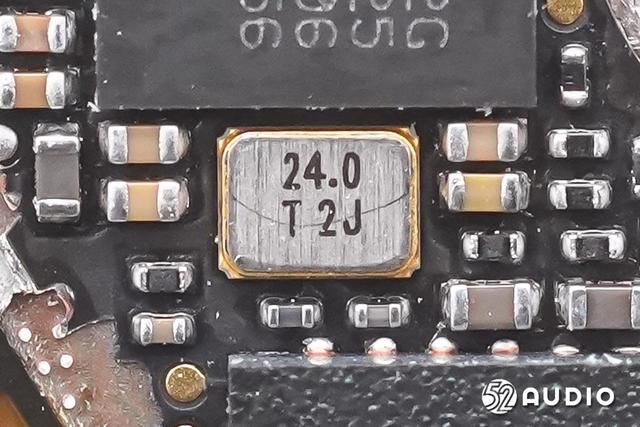

24MHz的晶振特寫。

絲印MH59的IC。

BES恆玄BES2500L智能手錶SoC，集存儲、音頻、連接為一體，集成BT5.2雙模藍牙，可支持BLE數據傳輸、藍牙通話和音樂播放功能；內置多核異構CPU，集成2MB SRAM；超低功耗sensor hub系統令終端待機功耗更低。

ST意法半導體STM32U5系列超低功耗MCU。

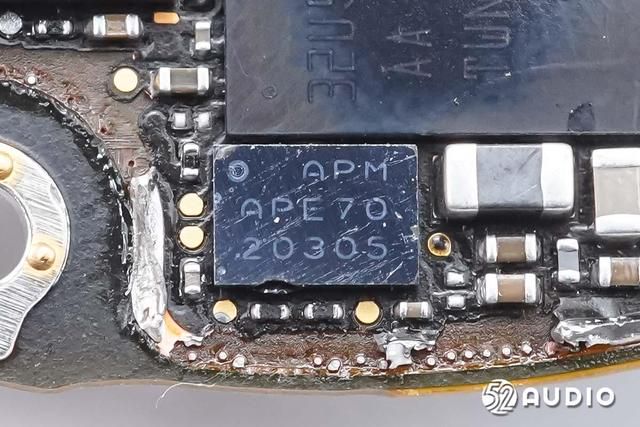

絲印APE70 203005的儲存器IC。

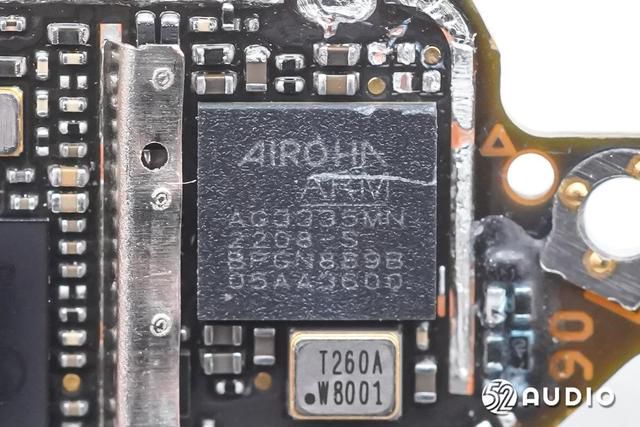

AIROHA達發AG3335M是首款採用先進12nm工藝的GNSS接收器，大幅降低功耗，提升產品續航能力。同時支持GPS、Galileo、Beido、GLONASS、QZSS五星系統定位，晶片跟蹤靈敏度低（<-166dBm），初始定位時間短（<25s），定位精度高（<1.5m開闊天空） )，進一步提升運動和裡程準確度，讓健身穿戴數據更加準確。

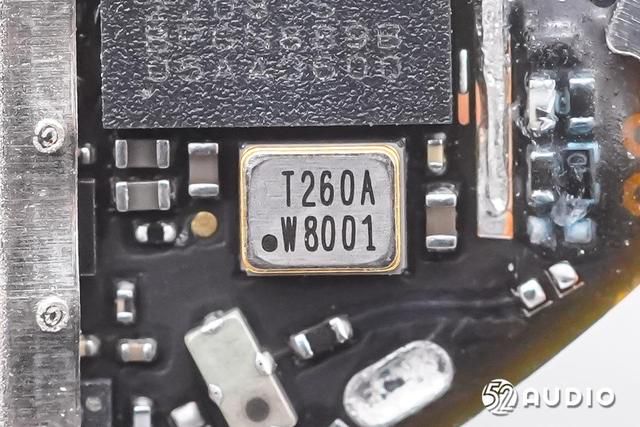

GPS定位晶片外圍晶振特寫。

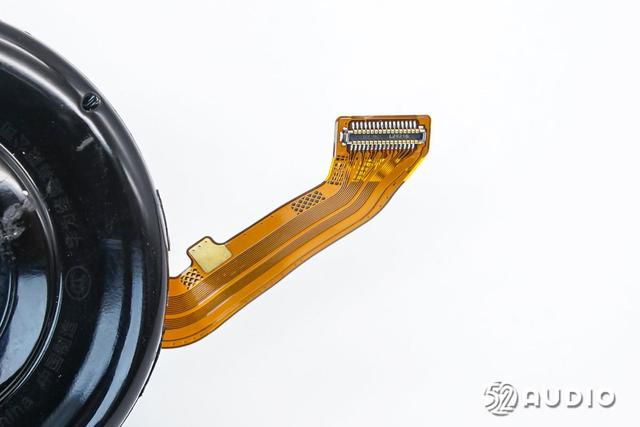

連接主板排線的BTB連接器母座特寫。

絲印36 2NOLO的IC，拆解過程中破損。

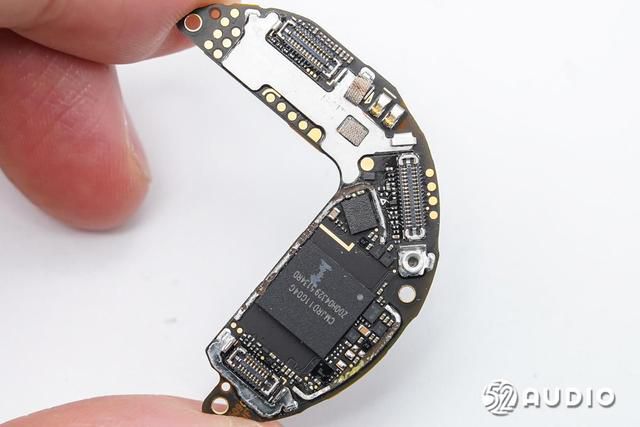

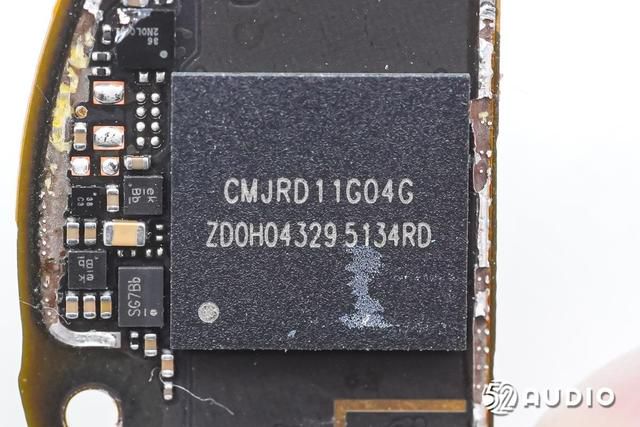

絲印CMJRD11G04G的快閃記憶體。

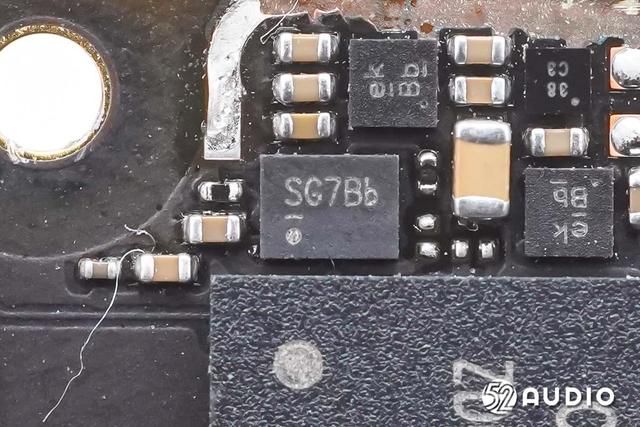

SG7Bb的IC。

ST意法半導體LSM6DSOWTR傳感器，一款支持狀態機的6軸傳感器，提供更豐富的互動設計補充，內置狀態機支持抬腕亮屏，運動數據追蹤，是高端產品的不二選擇。

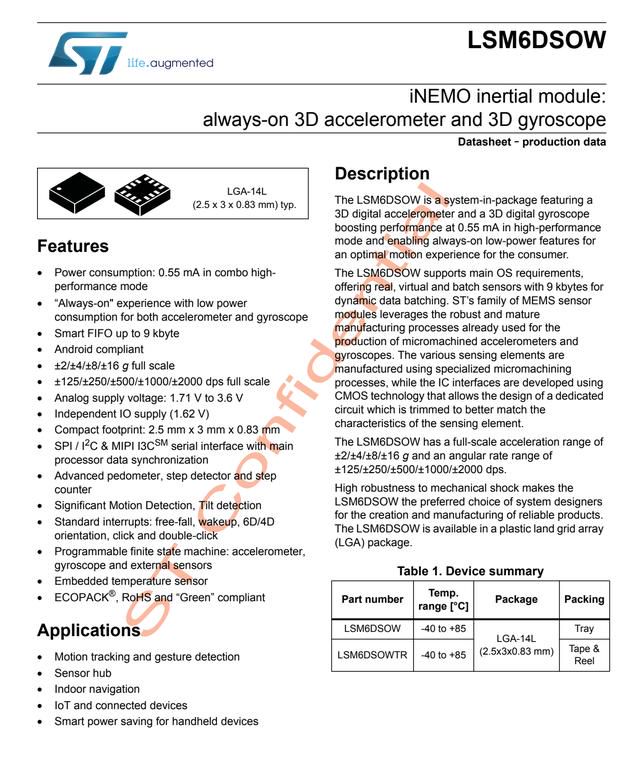

ST意法半導體LSM6DSOWTR詳細資料圖。

用於連接屏幕排線的BTB連接器母座特寫。

連接屏幕排線的金屬彈片特寫。

用於連接後腔內部組件排線的BTB連接器母座特寫。

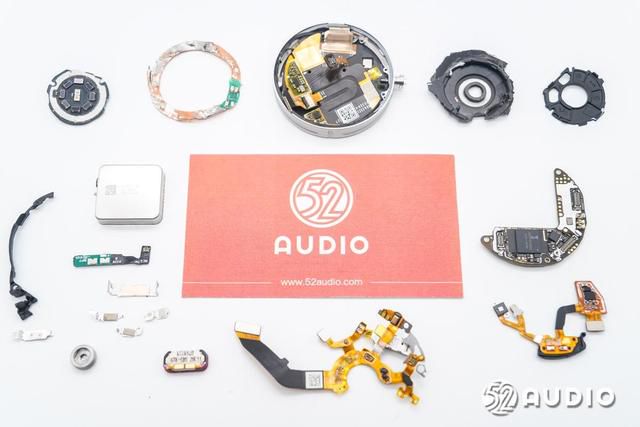

華為HUAWEI WATCH GT Cyber智能手錶拆解全家福。

華為HUAWEI WATCH GT Cyber智能手錶在外觀方面大膽創新，通過智能機芯加可更換表殼的設計，使用戶能夠更加個性化的選擇。整體外觀也非常的時尚潮流，並且具有很強的質感表現，六種風格表殼搭配內置的專屬主題，能夠很好的搭配日常穿搭使用。高性能橡膠錶帶，體積輕盈，佩戴舒適親膚。

內部結構配置方面具有很高的集成度，最大化利用了手錶內部空間，組件之間均通過連接器進行連接，更便於生產組裝。手錶內置ATL新能源292mAh方形鋼殼電池，配備有電路保護板防護，採用了Renesas瑞薩DA9168電池管理晶片為內置電池有線充電；NuVolta伏達NU1619無線電源接收器負責無線充電。手錶搭載揚聲器和麥克風單元，用於實現音樂播放、語音通話等功能。

智能機芯主控晶片採用了BES恆玄BES2500L智能手錶SoC，集存儲、音頻、連接為一體，支持藍牙5.2雙模，可支持BLE數據傳輸、藍牙通話和音樂播放功能；WiFi晶片採用了HiSilicon海思Hi3861V100高度集成的2.4GHz SoC，支持20MHz標準帶寬和5MHz/10MHz窄帶寬；還採用了ST意法半導體STM32U5系列超低功耗MCU、LSM6DSOWTR6軸傳感器和LPS27HHWTR氣壓傳感器，以及NXP恩智浦絲印「110TB2G」的NFC晶片等。

運動健康監測方面，採用八個環形布局的光電傳感器和兩組發光源進行精準的數據採集，由GOODiX匯頂科技GH3020健康監測IC進行數據分析，支持心率、心率變異性和血氧飽和度等監測功能；定位晶片採用了AIROHA達發AG3335M GNSS接收器，支持GPS、Galileo、Beido、GLONASS、QZSS五星系統定位，搭配一顆加速度傳感器，提供精準的運動健康數據。
