光幕屏障式防摔報警提示系統
2023-10-11 20:07:55
光幕屏障式防摔報警提示系統
1.本案屬於申請號為202111134749.1、申請日為2021年09月27日、發明名稱為《防摔報警提示系統》的分案申請。
技術領域
2.本發明涉及報警技術領域,具體是防摔報警提示系統。
背景技術:
3.為了保證公共場所的安全性,往往會定期對地面進行清掃。然而,由於清掃後的水跡不容易快速吹乾,如若快速走動容易存有摔倒的風險。針對於醫院等場所,年邁人居多,一旦發生摔倒,不容易恢復,需要很長的康復時間。
4.公開號為cn201921894133.2的中國專利公開了一種浴室防摔倒保護裝置,包括連接座和底座,所述連接座頂部的一側固定安裝有開關,所述連接座頂部遠離開關的一側設有第一安裝腔,所述第一安裝腔的內部固定安裝有蜂鳴器,所述連接座的正面設有第三安裝腔,所述第三安裝腔的內部固定安裝有燈帶。該浴室防摔倒保護裝置設置的燈帶處於浴室的最低處,靠近地面,當水滴傳感器檢測到底座有積水時打開燈帶,燈帶產生的光靠近地面,可以讓使用者清楚地看到底座積水情況,避免對地面情況的判斷失誤而導致不慎滑倒,防滑墊內的受力面積變化判斷是否摔倒以及震動傳感器輔助判斷的決策方式可以極大程度的降低誤報警情況的發生,該裝置使用簡便,適用於各種浴室,防滑墊和報警模塊隨開隨用。
5.上述專利需要水滴傳感器進行檢測,不便於實現大範圍的檢測。針對於大範圍溼度檢測時,如若增加有溼度傳感器,成本較大,需要對瓷磚重新鋪設,較為繁瑣。
技術實現要素:
6.針對現有技術存在的問題,本發明提供光幕屏障式防摔報警提示系統,以解決以上至少一個技術問題。
7.為了達到上述目的,本發明提供了光幕屏障式防摔報警提示系統,其特徵在於,包括光幕屏障,所述光幕屏障包括矩形排布的熱釋電紅外傳感器,所述熱釋電紅外傳感器連接一處理器,所述處理器連接一報警裝置;
8.還包括一光幕屏障控制開關,所述光幕屏障控制開關與所述處理器控制連接;
9.用光幕屏障作為防摔區域的屏障,一旦光幕屏障感應到用戶進入,報警裝置提醒用戶防摔。
10.當光幕屏障所處的區域進行拖地等操作後,光幕屏障控制開關控制光幕屏障開啟,提醒患者防摔。
11.進一步優選的,還包括位於所述光幕屏障內部的矩陣式排布的紅外發射裝置,所述紅外發射裝置相鄰設置有紅外接收裝置;
12.所述紅外接收裝置接收到紅外發射裝置發射出的紅外光的反射光,所述紅外接收
裝置將接收到的信號傳遞給處理器,處理器根據地面對紅外光的不同反射程度生成一反射強度分布畫面;
13.還包括投影裝置,所述投影裝置向下投影所述反射強度分布畫面。
14.針對於乾燥度一致的瓷磚,其對紅外光的反射強度是均一的。一旦存有拖地後的水漬等,其發射強度會發生變化。本專利通過將投影裝置將採集到的地面的不同反射情況,進行投影,便於用戶獲知不同區域的溼度情況。
15.進一步優選的,以至少二十個矩陣式排布的所述紅外發射裝置為一感應單元;
16.同一個感應單元的所有紅外發射裝置通過同一個控制開關控制,所述控制開關位於所述感應單元的紅外發射裝置與電源的連線上;
17.且所述控制開關位於所述投影裝置與所述電源的連線上;
18.所述控制開關與光幕屏障控制開關聯動。
19.便於實現同一個區域的紅外發射裝置以及投影裝置的集中控制。一旦保潔人員對感應單元所處的區域進行拖地後,可以開啟控制開關,進行檢測以及直觀顯示。
20.進一步優選的,所述控制開關還與一用於表示正在拖地操作的按鈕聯動,所述按鈕將信號給予處理器,處理器將當前時刻設定為易摔時段;
21.一旦處理器設定為處於易摔時段時,自設定時間點開始的10分鐘內,光幕屏障處於開啟狀態。
22.避免人為誤入剛剛拖地的區域。
23.進一步優選的,所述投影裝置包括矩陣式排布的有色雷射燈,每個紅外發射裝置相鄰設置有一個所述有色雷射燈。
24.進一步優選的,還包括一超聲波識別裝置以及一超聲波信號發射手環;
25.所述超聲波信號發射手環用於發射出超聲波信號,超聲波識別裝置識別超聲波信號發射裝置發射出的信號;
26.所述超聲波信號發射手環發射的超聲波信號包括人員信息,所述人員信息包括醫務工作者、保潔人員以及患者中的至少一種;
27.當超聲波識別裝置識別保潔人員在同一個感應單元區域超過1分鐘時,超聲波識別裝置將信號發送給控制開關,實現控制開關的自動開啟。
28.避免了保潔人員忘記人為開啟控制開關的問題。
29.進一步優選的,還包括一超聲波識別裝置以及一超聲波信號發射手環;
30.所述超聲波信號發射手環用於發射出超聲波信號,超聲波識別裝置識別超聲波信號發射裝置發射出的信號;
31.所述超聲波信號發射手環發射的超聲波信號包括人員信息,所述人員信息包括醫務工作者、保潔人員以及患者中的至少一種;
32.所述超聲波識別裝置安裝在感應單元的中央區域;
33.所述超聲波識別裝置將感應到的超聲波信號轉化為電信號傳遞給處理器,所述處理器分析獲得攜帶有超聲波信號發射手環的人員的運動軌跡;
34.所述處理器一旦分析到保潔人員在某一個感應單元內運動時間超過1分鐘,處理器在十分中內會給設定範圍內的超聲波信號發射手環發射報警信號,任何攜帶有超聲波信號發射手環的用戶在感應單元的外圍區域就會接收到鄰近易摔倒區域的報警提示。
35.進一步優選的,所述超聲波信號發射手環安裝在拖把上。
36.一旦攜帶有超聲波信號發射手環的拖把處於感應單元範圍內,即可獲知當前地面在拖地中。
37.進一步優選的,感應單元的外圍區域指的是在感應單元外圍的1米範圍內。
38.進一步優選的,所述報警提示是語音提示或者燈光提示。
附圖說明

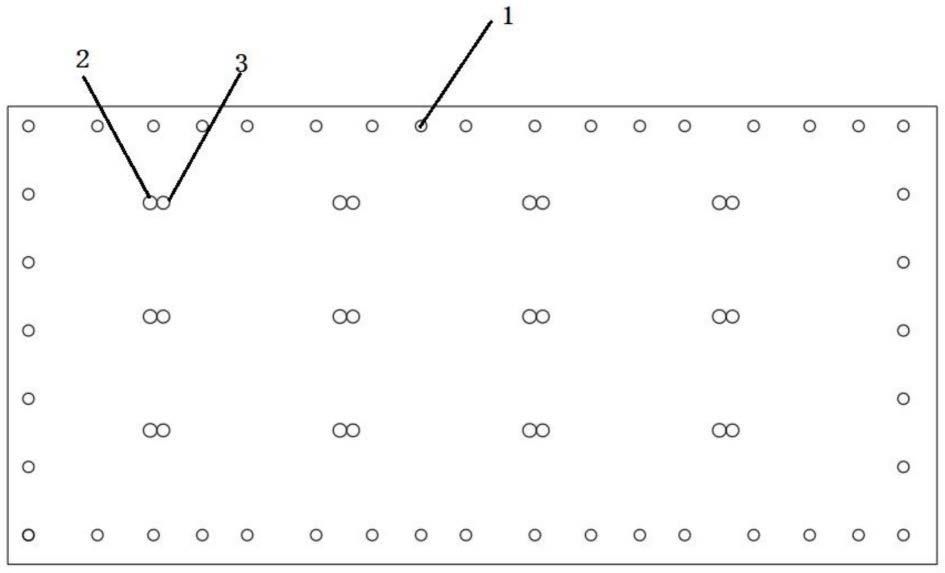

39.圖1是本發明的局部結構示意圖。
具體實施方式
40.下面結合附圖對本發明做進一步的說明。
41.參見圖1,光幕屏障式防摔報警提示系統,包括光幕屏障,光幕屏障包括矩形排布的熱釋電紅外傳感器1,熱釋電紅外傳感器1連接一處理器,處理器連接一報警裝置;還包括一用於控制光幕屏障開關的光幕屏障控制開關,光幕屏障控制開關與處理器控制連接;用光幕屏障作為防摔區域的屏障,一旦光幕屏障感應到用戶進入,報警裝置提醒用戶防摔。當光幕屏障所處的區域進行拖地等操作後,光幕屏障控制開關控制光幕屏障開啟,提醒患者防摔。
42.還包括位於光幕屏障內部的矩陣式排布的紅外發射裝置2,紅外發射裝置2相鄰設置有紅外接收裝置3;紅外接收裝置3接收到紅外發射裝置發射出的紅外光的反射光,紅外接收裝置將接收到的信號傳遞給處理器,處理器根據地面對紅外光的不同反射程度生成一反射強度分布畫面;還包括投影裝置,投影裝置向下投影反射強度分布畫面。針對於乾燥度一致的瓷磚,其對紅外光的反射強度是均一的。一旦存有拖地後的水漬等,其發射強度會發生變化。本專利通過將投影裝置將採集到的地面的不同反射情況,進行投影,便於用戶獲知不同區域的溼度情況。
43.以至少二十個矩陣式排布的紅外發射裝置為一感應單元;同一個感應單元的所有紅外發射裝置通過同一個控制開關控制,控制開關位於感應單元的紅外發射裝置與電源的連線上;且控制開關位於投影裝置與電源的連線上。控制開關與光幕屏障控制開關聯動。便於實現同一個區域的紅外發射裝置以及投影裝置的集中控制。一旦保潔人員對感應單元所處的區域進行拖地後,可以開啟控制開關,進行檢測以及直觀顯示。
44.控制開關還與一用於表示正在拖地操作的按鈕聯動,按鈕將信號給予處理器,處理器將當前時刻設定為易摔時段;一旦處理器設定為處於易摔時段時,自設定時間點開始的10分鐘內,光幕屏障處於開啟狀態。避免人為誤入剛剛拖地的區域。
45.投影裝置包括矩陣式排布的有色雷射燈,每個紅外發射裝置相鄰設置有一個有色雷射燈。
46.還包括一超聲波識別裝置以及一超聲波信號發射手環;超聲波信號發射手環用於發射出超聲波信號,超聲波識別裝置識別超聲波信號發射裝置發射出的信號;超聲波信號發射手環發射的超聲波信號包括人員信息,人員信息包括醫務工作者、保潔人員以及患者中的至少一種;當超聲波識別裝置識別保潔人員在同一個感應單元區域超過1分鐘時,超聲波識別裝置將信號發送給處理器,處理器控制控制開關實現控制開關的自動開啟。避免了
保潔人員忘記人為開啟控制開關的問題。超聲波識別裝置連接處理器,處理器控制連接控制開關。也可以是,超聲波識別裝置內置有處理模塊,處理模塊連接一無線通信模塊,超聲波識別裝置的無線通信模塊與控制開關無線通信連接,控制開關是一無線控制開關。超聲波識別裝置將信號發送給控制開關,實現控制開關的自動開啟。
47.或者,還包括一超聲波識別裝置以及一超聲波信號發射手環;超聲波信號發射手環用於發射出超聲波信號,超聲波識別裝置識別超聲波信號發射裝置發射出的信號;超聲波信號發射手環發射的超聲波信號包括人員信息,人員信息包括醫務工作者、保潔人員以及患者中的至少一種;超聲波識別裝置安裝在感應單元的中央區域;超聲波識別裝置將感應到的超聲波信號轉化為電信號傳遞給處理器,處理器分析獲得攜帶有超聲波信號發射手環的人員的運動軌跡;處理器一旦分析到保潔人員在某一個感應單元內運動時間超過1分鐘,處理器在十分中內會給設定範圍內的超聲波信號發射手環發射報警信號,任何攜帶有超聲波信號發射手環的用戶在感應單元的外圍區域就會接收到鄰近易摔倒區域的報警提示。超聲波信號發射手環安裝在拖把上。一旦攜帶有超聲波信號發射手環的拖把處於感應單元範圍內,即可獲知當前地面在拖地中。感應單元的外圍區域指的是在感應單元外圍的1米範圍內。報警提示是語音提示或者燈光提示。
48.以上僅是本發明的優選實施方式,應當指出,對於本技術領域的普通技術人員來說,在不脫離本發明原理的前提下,還可以做出若干改進和潤飾,這些改進和潤飾也應視為本發明的保護範圍。
