一、用途及特點

UFK型系列磁浮球多點液位控制器廣泛用於各種塔、罐、槽的敞口、密閉儲罐、地下貯槽中液位自動控制，並可按照實際的需要，變更內部幹簧組件的安裝位置即可隨時改變液位的控制高度，並且每個液位開關均帶有記憶功能，因而不怕停電等影響，復電後各工作點仍能如實對被控液位進行正常的控制。

二、組成及工作原理

UFK磁浮球多點液位控制器是導管內裝有多個幹簧管組件，磁浮球隨被測介質液位的升降而上下浮動，利用浮球內的磁件來吸引相應位置的幹簧管組件（發訊器），使之吸合或斷開發出開關信號，開關信號分a類（常開、即動合型）b類（常閉、即動斷型），提供控制源。如因實際使用過程中遇到常開要變成常閉，或常閉要變成常開，只需抽出管體內的線路板將發訊器轉180度安裝即開，如控制位置需要變化也可將發訊器件移動到所需位置安裝發訊器，並且具有自保功能，因而不怕停電，復電後觸點的工作狀態仍能真實地反映被測的介質的真實情況。

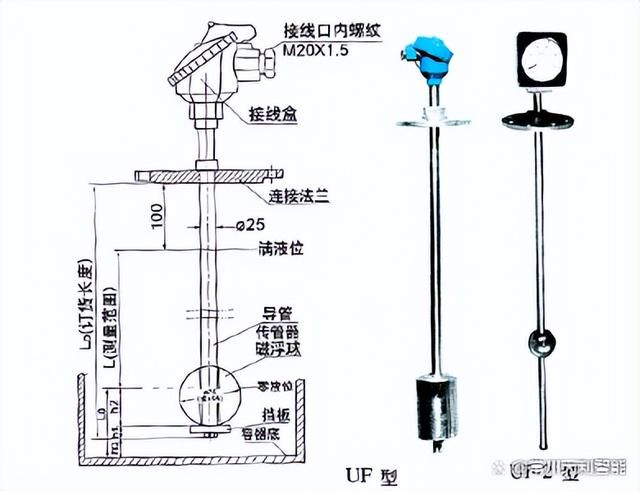

三、基本參數　　

註：（1）UFK本安型按線和XQ本安發訊器相同 （2）L1、L2…Ln為各發訊點的高度 （3）h1、h2同UQK相同

四、安裝

　　（1）把浮球安裝在主體管上，主體管底部把擋板裝好，底部螺絲擰緊。

　　（2）把液位計放入容器內，安裝法蘭和容器法蘭固定擰緊。

　　（3）打開接線盒蓋，接入引出線，注意每對觸點不能接錯，蓋上盒蓋並擰緊螺釘引出線固定，接線參照UHZ-3型注意事項。

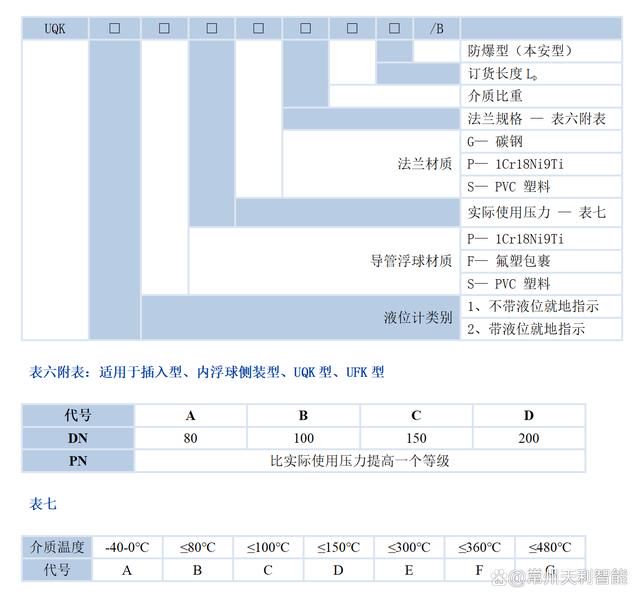

五、選型表
