幫助你了解電源(八)：保持時間與電容

2023-10-28 22:26:06 1

    泡泡網機箱電源頻道7月12日 也許這篇文章算不上知識普及，因為我們要說的內容是「Hold Up Time」（保持時間），這個參數略有些偏。即便完全不知道這個概念從字面意思上也可以猜度，這應該是一個「能否撐得住xxx的時間」。

能撐住多久？

    保持時間在電源的應用上最重要的作用就是UPS（不間斷電源）的切換。例如一臺接了UPS並正常運行的電腦突然斷掉市電，供電能立刻切換到UPS負責。

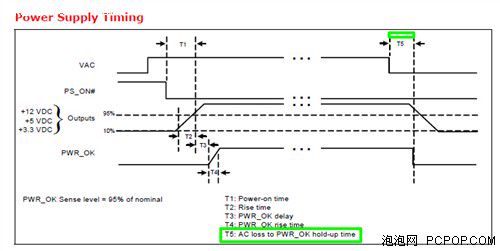

保持時間的定義

    但「立刻」是多少？大約16-20ms之間，為什麼是這個時間？因為這是50-60Hz市電下一個交流電供電的周期長度，也就是說如果突然斷電，那麼UPS應該在市電消失後的一個周期內「趕去救火」。

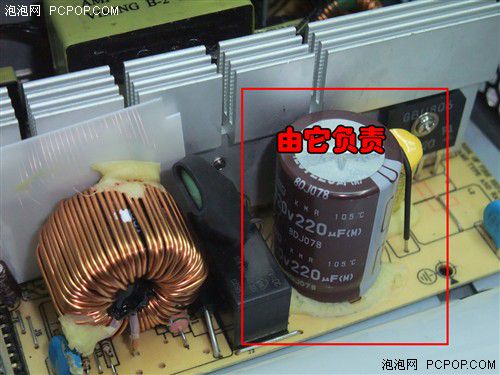

    在救火隊員UPS還沒趕到時（16-20ms）必須保證電源各路輸出的電壓正常，由誰負責？看下圖。

主電容

    雖然和電池比較起來電容能夠存儲的電荷密度只是前者的數千分之一，但它充放電的頻率比電池高得多，所以在UPS還沒趕上切換供電時，保證各路輸出正常的器件就是圖中的主電容。
