cad旋轉參照使用方法（CAD參照縮放與修剪繪製習題）

2023-10-18 10:24:33 2

這個CAD習題結合了多個命令來繪製，主要使用到了旋轉命令中的參照角應用，還要注意輔助圓的一個繪製以及各種直線的一個連接。<

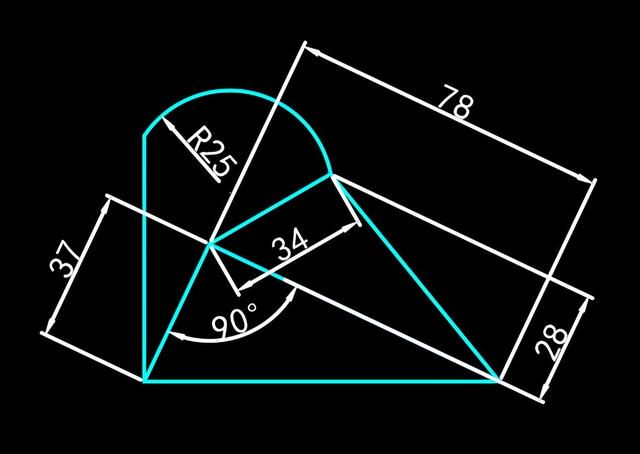

目標圖形

操作步驟

1.使用直線命令（快捷鍵：L），畫一條長78水平直線和長37的垂直直線，如下圖所示：

繪製直線

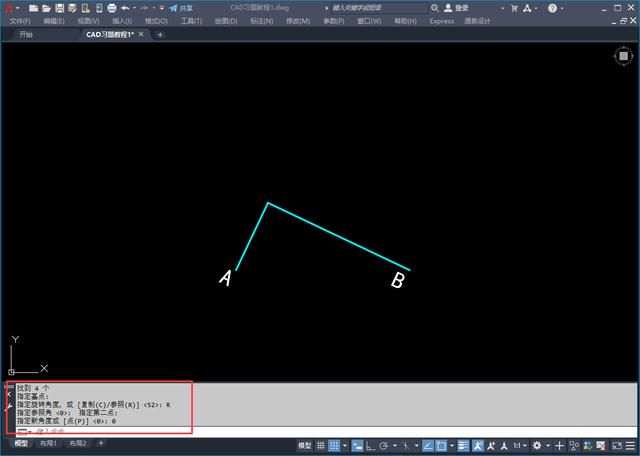

2.使用旋轉命令（快捷鍵：RO）用旋轉參照方法，旋轉角度0，參照角為A、B兩點，如下圖所示：

參照旋轉

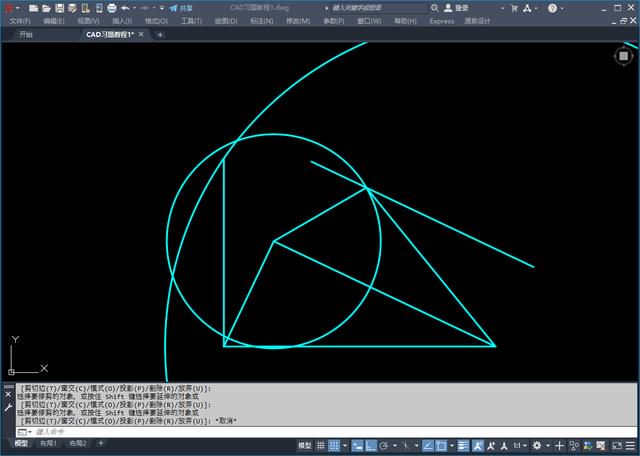

3.先將A、B直線往上偏移28個單位，然後以A點為圓心，畫半徑為34的圓；以B點為圓心畫半徑為105的圓，如下圖所示：

繪製輔助對象

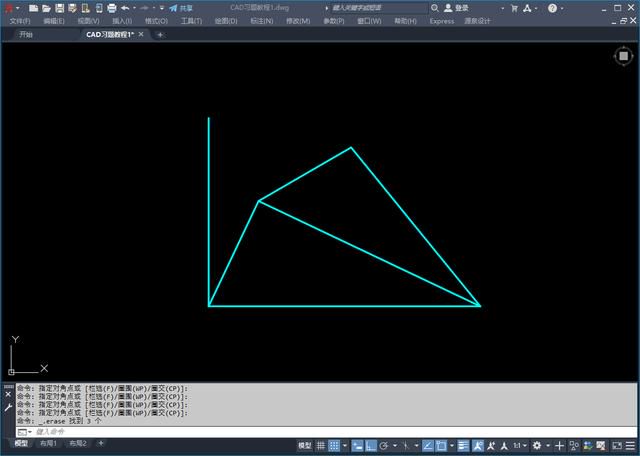

4.連接線段，然後刪除輔助線，如下圖所示：

連接線段

刪除輔助線

5.以A為起點B為端點畫半徑為25的圓弧，如下圖所示：

繪製圓弧

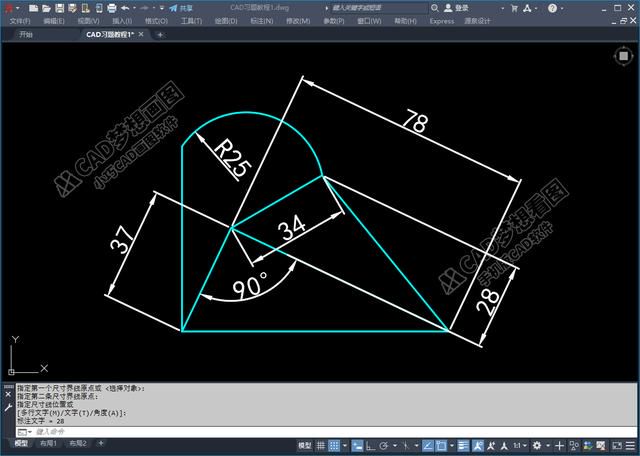

6.最後添加尺寸標註，如下圖所示：

完成繪製
