lm317最簡單電池充電電路圖（電池過衝對電池不好）

2023-10-18 13:01:27

充電電池在使用時若出現過衝，會影響充電電池的使用壽命，甚至會產生危險。本電路介紹採用低功耗運算放大器LM393製作的充電電池電壓檢測電路，其可以實時監測充電電池的電壓情況，當充電電池電壓升至設定值時，電路可以自動發出光報警提示，並具備斷開充電，起到保護電池。該電路簡單易制，工作穩定可靠。

一、電路工作原理

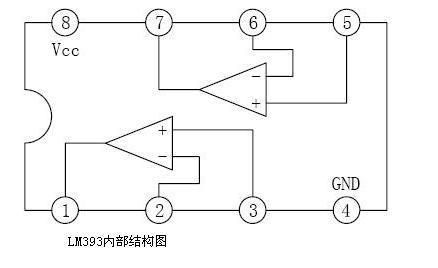

電路如上圖所示。LM393是一款常用的低功耗雙運放，這裡只使用其中的一個接成正相電壓比較器，用以監測充電電池的電壓。圖中2V穩壓管，​為這裡用來給LM393的同相輸入端③腳提供一個2V的參考電壓。調節電阻R為取樣電位器，LM393的正相輸入端②腳通過LM393來監測充電電池的電壓。

本電路監測的充電電池為12.6V的。當充電電池電壓低於電路的設定電壓時，LM393的正相輸入端腳②電壓低於其③腳的參考電壓（2V），此時LM393輸出端①腳輸出為低電平，其LED熄滅，PNP三極體截止，繼電器復位，電池可充電。

當充電電池充電使其兩端的電壓升至設定值以上時，LM393的②腳電壓高於其③腳的參考電壓，此時LM393的輸出端①腳輸出變為高電平，LED點亮，NPN三極體飽和導通，繼電器工作，斷開電路，電池停止充電。

二、元器件的選擇

電路板上的可調電阻R用以設定電路的檢測電壓。

製作時，調節電阻R可選50K多圈微調電阻，穩壓管選用1N4615穩壓二極體，其穩壓值為2V，功率為0.5W。LED選用高亮度紅色LED。PNP三極體可選用S8550等PNP型三極體。繼電器可選一般的5V單刀雙擲繼電器。雙運算放大器選用雙列直插8腳封裝的低功耗雙運放LM393，該運放的工作電壓範圍為2-36V。

無LM393時，可用LM358或LM258代替。

三、電路的調試

本電路在輸入電壓為12.7V以上時LED亮起，繼電器吸和。

本電路是用於監測12V可充電電池電壓的。調試時，在電池接口接入可調電源，調節到低於設定電壓0.幾伏，然後調節可變電阻R，直到LED亮起，在調節可調電源調節到低於之設定電壓幾伏或0.幾伏，LED熄滅。可調電源斷開，這時就可以接入電池了。

（單節鋰電池充滿為4.2V，3串鋰電池充滿在12.6V，12V蓄電池充滿後的電壓在13.8V左右）

後注

此電路只適用5V~12V電路，如需更大，需要擴大LED限流電阻，還要在繼電器吸和線圈串入電阻。

LM358為雙運放，本電路只使用了其中的一個，另一個閒置未用。如需要的話，亦可以將這個閒置未用的運放接成過放保護或溫度保護等。

（如有錯誤，歡迎指正）
