cad怎麼把樣條曲線轉換成多段線（測繪CADCAD樣條曲線和多段線如何互相轉換）

2023-10-26 04:08:11

點擊上方【大水牛測繪】關注我們

我們在別的軟體繪製好圖形之後轉到CAD中，有時候很多曲線會轉換為了樣條曲線，那我們就需要把這些樣條曲線轉換為多段線了，為了方便我們後續的編輯或者輸出到別的軟體或設備中。

在CAD的低版本當中，沒有給我們提供什麼轉化工具，於是用戶們就想了一些的辦法，例如存為低版本的DXF，用WMFOUT輸出WMF文件之後再用命令WMFIN輸入進來，或者利用擴展工具命令，比如三維轉二維（FLATTEN）。

如果大家用的是CAD的高版本，就不再是個問題了，因為CAD的編輯樣條曲線splinedit命令直接為我們提供了轉換多段線的選項，不用再去找別的工具了。

轉換的步驟其實非常簡單，如下：

1、選樣條曲線，然後輸入splinedit回車，也可以先輸入splinedit回車再選擇樣條曲線。

2、輸入P回車。

3、輸入需要轉換的精度，再次回車就可以完成轉換了。

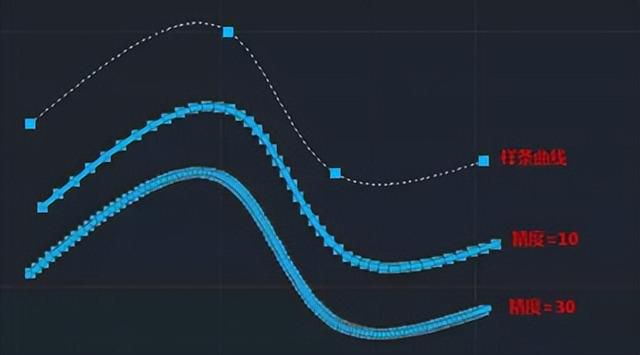

轉換精度默認是10，精度的值越大，多段線的段數就越多，多段線也就越接近樣條曲線，如圖所示。

如果要將多段線轉換為樣條曲線，可以利用PEDIT(編輯多段線)命令。輸入PEDIT回車，選擇多段線，然後輸入S（樣條曲線）回車即可。
