昨晚，在GTC 2020線上發布會上，NVIDIA在幾分鐘內就放出了老黃在自家廚房的演講視頻，不得不說老黃是真的豪橫，好好的一個泰坦RTX放廚房，老黃要是不需要那條顯卡，我需要，麻煩給我寄過來，順豐到付謝謝。好了說回正題，演講中NVIDIA正式拿出了自家的Ampere（安培）架構GPU，採用7nm工藝製程，擁有540億個電晶體，AI算力更是創下新高，擁有20倍的AI算力，5大技術創新，反正就是，GTX690戰術核顯卡淘汰了，現在有了新的核彈了。

目前NVIDIA官方還沒有公開安培的詳細架構細節，但是跟上次圖靈一樣，老黃表示這是NVIDIA八代GPU前所未有的一次性能飛躍，至於為什麼沒詳細說，很可能是跟RTX20系列顯卡一樣的原因，驅動還沒到位，性能暫時還沒法完全爆發出來。

圖為首款基於安培GPU的產品是Tesla A100加速卡，根據NVIDIA所說，它帶來了5大技術創新：

1、全新安培GPU架構，540億電晶體，世界上最大的7nm處理器。

2、第三代Tensor Core AI核心，支持TF32運算，無需任何代碼改變就可以讓AI性能提升20倍，還支持FP64雙精度運算，與HPC應用相比帶來了2.5倍的性能。

3、 Multi-instance GPU多實例GPU：簡稱MIG，這是一項創新技術，可以將一個GPU劃分為七個獨立的GPU，針對不同的目標提供不同的運算，最大化提高計算效率。

4、 NVLink 3.0：新一代GPU總線的性能翻倍，可以在伺服器應用中提供更有效的性能擴展。

5、結構稀疏性：這項新技術利用了AI運算中固有的稀疏性實現了性能翻倍。

這5大技術創新使得Tesla A100加速卡成為高強度工作負載的理想選擇，不僅可以用於AI推理、AI訓練，還可以用於科學仿真、AI對話、基因組、高性能數據分析、地震建模及財務計算等等。太多了說不過來了，反正很厲害就對了。

不止有新的安培架構，老黃還從廚房爐子下面拿出了一個"大"寶貝，是真的大！

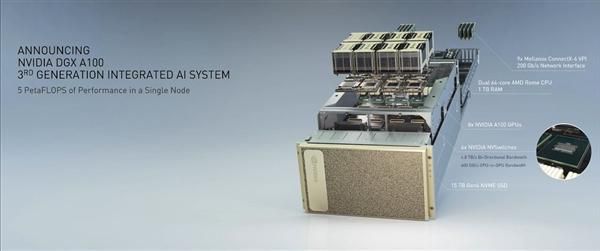

這個大寶貝實際上是NVIDIA發布的第三代工作站：DGX A100，按照NVIDIA的說法，這個大寶貝叫做個人超級計算機……

你管這玩意叫做"個人"計算機？？個人？？

這個超級計算機支持在桌面進行AI運算，在這個萬物上雲的時代，這個東東也必須上雲才行。

DGX A100內部配備了八顆安培架構的Tesla A100 GPU，每一顆整合40GB HBM2高帶寬顯存，總容量達320GB。每顆GPU均支持多達12路的NVLink互連總線，GPU-GPU帶寬高達600GB/s，可保證八顆GPU彼此完全互聯，同時還有6顆NVIDIA NVSwitch晶片，雙向帶寬高達4.8TB/s。

有趣的是，搭配的CPU處理器這次拋棄了Intel至強，改而使用兩顆AMD二代霄龍(Rome)，且是頂級的64核心型號，同時搭配1TB DDR4內存、15TB PCIe 4.0 NVMe SSD固態硬碟。
