獨立基礎頂部配筋構造及計算

DJj01，300/300（階型獨基從下往上）

B：X：二級鋼筋16@180，Y：二級鋼筋16@150

T： 10根二級鋼筋16@100/二級鋼筋10@200

當頂部臺階為雙柱或多柱時，基礎頂部臺階配設頂板鋼筋網。

原位標註底部臺階x向長度2400mm，獨基底部臺階Y向長度4800mm。

原位標註頂部臺階x向長度1500mm，獨基頂部臺階Y向長度3900mm。頂部臺階雙柱連線方向在Y方向，受力鋼筋也在Y方向，分布筋在x向。

Y向兩柱軸線間距2400mm。Y向頂部臺階雙柱中心軸分別到頂部臺階Y方向邊緣距離均為750mm。

頂層臺階分布x向筋在Y向兩柱軸間距2400mm內分布，二級鋼筋10@200，2400/200 1=13根

獨基頂部Y向受力鋼筋

二級16@ 100

長度計算式

3900-2*40 ＝ 3820 mm

根數：10根

總重量：3.82*10*1.58=60.356kg

獨基頂部x向分布鋼筋

二級10@ 200

長度計算式

9＊100＋2*min(75,100/2) 2*6.25*10=1125mm

根數：2400/200 1=13根

總重量：0.617*13*1.125=9.024kg

彎鉤名稱 不抗震（) 抗震（)

箍筋180度 8.25 13.25

直筋180度 6.25 6.25

箍筋90度 5.5 10.5

箍筋135度 6.9 11.9

抗扭曲箍筋 30 30

上述彎鉤計算長度均對應鋼筋倍數。

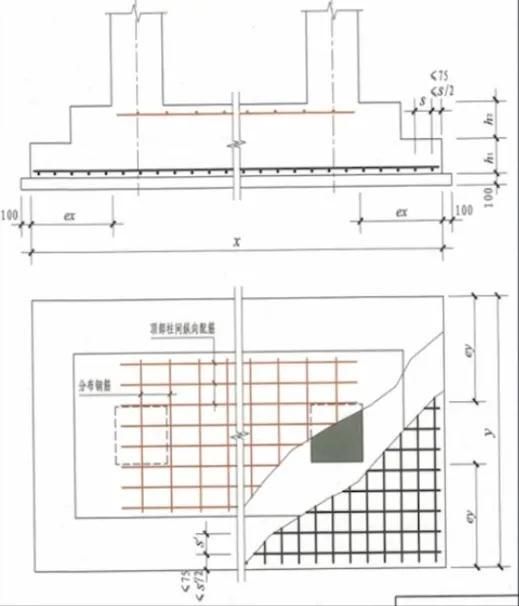

獨立基礎雙向鋼筋布置

布置底臺階鋼筋時，短方向的鋼筋需要放在靠下方的位置，長方向的鋼筋需要放在靠上方的位置。布置頂臺價鋼筋時，短方向的鋼筋需要放在靠上方的位置，長方向的鋼筋要設置在靠下方的位置。

1雙柱普通獨立基礎底板的截面形狀，可為階形截面或坡形截面 DJp .

2幾何尺寸和配筋按具體結構設計和本圖設計構造確定。

3雙柱普通獨立基礎底部雙向交叉鋼筋，根據基礎兩個方向從柱外緣至基礎外緣的伸出長度 ex 和 ey 的大小，較大者方向的鋼筋設置在下，較小者方向的鋼筋設置在上．

雙柱獨立基礎
