一種便於拆卸的UPS電池蓋板的製作方法

2023-10-19 12:44:29

一種便於拆卸的ups電池蓋板
技術領域
1.本實用新型涉及ups電池蓋板技術領域，具體為一種便於拆卸的ups電池蓋板。


背景技術：

2.ups即不間斷電源，是一種含有儲能裝置的不間斷電源。主要用於給部分對電源穩定性要求較高的設備，提供不間斷的電源，當市電輸入正常時，ups將市電穩壓後供應給負載使用，此時的ups就是一臺交流式電穩壓器，同時它還向機內電池充電，當市電中斷(事故停電)時，ups立即將電池的直流電能，通過逆變器切換轉換的方法向負載繼續供應220v交流電，使負載維持正常工作並保護負載軟、硬體不受損壞，ups設備通常對電壓過高或電壓過低都能提供保護，運用ups技術的有很多，其中ups電池就是其中的代表，ups稱為不間斷電源，是因為停電的時候，它能快速轉換到"逆變"狀態，從而不會讓在使用中的電腦因為突然停電未來得及存儲而失去重要文件，不是用來當備用電源用的，如果你只是想在停電的時候可以用電，光買逆變器就夠了。一般家用ups 裡用的大多是，免維護型鉛酸蓄電池。
3.現有技術存在以下不足：現有的ups電池蓋板，不方便拆卸，ups電池在長期使用後需要進行清潔，現有的ups電池的蓋板不容易拆卸，會給清潔工作帶來不小的麻煩。
4.因此，發明一種便於拆卸的ups電池蓋板很有必要。


技術實現要素：

5.針對現有技術的不足，本實用新型提供了一種便於拆卸的ups電池蓋板，具備方便拆卸的優點，解決了不方便拆卸的問題。
6.為實現上述目的，本實用新型提供如下技術方案：一種便於拆卸的ups電池蓋板，包括ups電池主體，所述ups電池主體的上端外表現設置有電池蓋板，所述ups電池主體的下端外表面固定連接有底座，所述ups電池主體上設置有固定組件，所述固定組件包括提手與固定結構，所述提手固定連接在電池蓋板的上端，所述固定結構設置在ups電池主體上。
7.優選的，所述固定結構為：固定板、嵌入柱、嵌入槽、壓縮柱、限位板、彈簧、支撐柱以及放置槽，所述電池蓋板的左側開設有嵌入槽，所述嵌入柱的外壁與嵌入槽的內壁插接。
8.優選的，所述嵌入柱的左側外表面與固定板的右側外表面固定連接，所述固定板的右側外表面與壓縮柱的左側外表面固定連接，所述壓縮柱的右側外表面與限位板的左側外表面固定連接。
9.優選的，所述限位板的右側外表面與彈簧的左端固定連接，所述彈簧的右端與支撐柱的右側內表面固定連接。
10.優選的，所述ups電池主體的左側開設有放置槽，所述支撐柱的右側外表面與放置槽的右側內表面固定連接。
11.優選的，所述固定結構為：滑條、滑槽、固定槽、固定柱、限位塊以及連接杆，所述電池蓋板的下端開設有滑槽，所述滑條的外壁與滑槽的內壁滑動連接。
12.優選的，所述滑條的下端外表面與ups電池主體的上端外表面固定連接，所述滑條
的上端開設有固定槽，所述固定柱的外壁與固定槽的內壁插接。
13.優選的，所述固定柱的上端開設有凹槽，所述連接杆與凹槽相適配，所述連接杆的右側外表面與限位塊的左側外表面固定連接。
14.本實用新型有益效果是：
15.1、該一種便於拆卸的ups電池蓋板，方便拆卸，區別於傳統的ups電池，該電池的上蓋板是通過卡接的方式連接，比傳統的螺紋連接的方式要容易拆卸和安裝，只需要通過移動固定板，使嵌入柱與嵌入槽分離後，就可以輕鬆的將電池蓋板從電池上拆卸下來，方便對電池內部進行維修或者清潔。
附圖說明

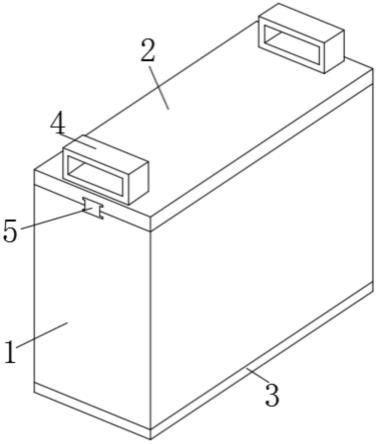

16.圖1為本實用新型的實施例1整體示意圖；
17.圖2為本實用新型的實施例1切面結構示意圖；
18.圖3為本實用新型的圖2a處放大結構示意圖。
19.圖中：1、ups電池主體；2、電池蓋板；3、底座；4、提手；5、固定板；6、嵌入柱；7、嵌入槽；8、壓縮柱；9、限位板；10、彈簧；11、支撐柱；12、放置槽。
具體實施方式
20.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基於本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本實用新型保護的範圍。
21.實施例1，本實用新型提供了一種便於拆卸的ups電池蓋板，請參閱圖1-3，包括ups電池主體1，所述ups電池主體1的上端外表現設置有電池蓋板2，所述ups電池主體1的下端外表面固定連接有底座3，所述ups電池主體1上設置有固定組件，所述固定組件包括提手4與固定結構，所述提手4固定連接在電池蓋板2的上端，所述固定結構設置在ups電池主體1上，所述固定結構為：固定板5、嵌入柱6、嵌入槽7、壓縮柱8、限位板9、彈簧10、支撐柱11以及放置槽12，所述電池蓋板2的左側開設有嵌入槽7，所述嵌入柱6的外壁與嵌入槽7的內壁插接，所述嵌入柱6的左側外表面與固定板5的右側外表面固定連接，所述固定板5的右側外表面與壓縮柱8的左側外表面固定連接，所述壓縮柱8的右側外表面與限位板9的左側外表面固定連接，所述限位板9的右側外表面與彈簧10的左端固定連接，所述彈簧10的右端與支撐柱11的右側內表面固定連接，所述ups電池主體1的左側開設有放置槽12，所述支撐柱11的右側外表面與放置槽12的右側內表面固定連接。
22.在具體使用時，在需要對電池蓋板2進行拆卸時，拉動固定板5，固定板5 在移動的同時會帶動嵌入柱6與壓縮柱8一起移動，壓縮柱8在移動的同時會通過限位板9對彈簧10產生拉扯，隨著嵌入柱6的慢慢移動，會逐漸與開設在電池蓋板2上的嵌入槽7分離，當嵌入柱6與嵌入槽7完全分離，以同樣的方式移動另一個固定板5，電池蓋板2與ups電池主體1就會處於鬆動狀態，然後就可以將電池蓋板2從ups電池主體1上取出，需要重新安裝電池蓋板2時，只需要重複上述操作，將嵌入柱6重新插入嵌入槽7，就可以完成對電池蓋板2 的安裝。
23.以上所述，僅是本實用新型的較佳實施例，任何熟悉本領域的技術人員均可能利
用上述闡述的技術方案對本實用新型加以修改或將其修改為等同的技術方案。因此，依據本實用新型的技術方案所進行的任何簡單修改或等同置換，盡屬於本實用新型要求保護的範圍。


技術特徵：
1.一種便於拆卸的ups電池蓋板，包括ups電池主體(1)，所述ups電池主體(1)的上端外表現設置有電池蓋板(2)，所述ups電池主體(1)的下端外表面固定連接有底座(3)，其特徵在於：所述ups電池主體(1)上設置有固定組件；所述固定組件包括提手(4)與固定結構，所述提手(4)固定連接在電池蓋板(2)的上端，所述固定結構設置在ups電池主體(1)上。2.根據權利要求1所述的一種便於拆卸的ups電池蓋板，其特徵在於：所述固定結構為：固定板(5)、嵌入柱(6)、嵌入槽(7)、壓縮柱(8)、限位板(9)、彈簧(10)、支撐柱(11)以及放置槽(12)，所述電池蓋板(2)的左側開設有嵌入槽(7)，所述嵌入柱(6)的外壁與嵌入槽(7)的內壁插接。3.根據權利要求2所述的一種便於拆卸的ups電池蓋板，其特徵在於：所述嵌入柱(6)的左側外表面與固定板(5)的右側外表面固定連接，所述固定板(5)的右側外表面與壓縮柱(8)的左側外表面固定連接，所述壓縮柱(8)的右側外表面與限位板(9)的左側外表面固定連接。4.根據權利要求2所述的一種便於拆卸的ups電池蓋板，其特徵在於：所述限位板(9)的右側外表面與彈簧(10)的左端固定連接，所述彈簧(10)的右端與支撐柱(11)的右側內表面固定連接。5.根據權利要求2所述的一種便於拆卸的ups電池蓋板，其特徵在於：所述ups電池主體(1)的左側開設有放置槽(12)，所述支撐柱(11)的右側外表面與放置槽(12)的右側內表面固定連接。

技術總結
本實用新型涉及UPS電池蓋板技術領域，且公開了一種便於拆卸的UPS電池蓋板，包括UPS電池主體，所述UPS電池主體的上端外表現設置有電池蓋板，所述UPS電池主體的下端外表面固定連接有底座，所述UPS電池主體上設置有固定組件，所述固定組件包括提手與固定結構，所述提手固定連接在電池蓋板的上端，所述固定結構設置在UPS電池主體上，一種便於拆卸的UPS電池蓋板，方便拆卸，區別於傳統的UPS電池，該電池的上蓋板是通過卡接的方式連接，比傳統的螺紋連接的方式要容易拆卸和安裝，只需要通過移動固定板，使嵌入柱與嵌入槽分離後，就可以輕鬆的將電池蓋板從電池上拆卸下來，方便對電池內部進行維修或者清潔。進行維修或者清潔。進行維修或者清潔。


技術研發人員：孫太忠
受保護的技術使用者：深圳市喆興塑膠電子有限公司
技術研發日：2021.12.24
技術公布日：2023/3/28
