一種具備吸塵功能的手持磨光機的製作方法
2023-10-19 05:25:18
1.本發明涉及磨光機技術領域，具體為一種具備吸塵功能的手持磨光機。
背景技術：
2.磨光機又名角磨機，是可以用來打磨拋光以及切割與一體的機器，運用十分廣泛，且操作簡單，廣受工人師傅的好評。
3.經檢索，發現現有技術中的磨光機典型的如公開號cn206748157u一種雙風道手持式角向磨光機，所述的定子固定在定子套內，定子套固定在機殼內，轉子設置在中間蓋和定子套上，風扇安裝在進風側的轉軸上，定子套與機殼之間的圓周上分布有第一冷卻風道，機殼的圓周上分布有第二冷卻風道，第一和第二冷卻風道組成內外疊加的雙層冷卻風道，第一和第二冷卻風道的一端與後蓋上的進風口相通，另一端對應與頭殼上的出風口相連；中間蓋與定子套相互套接組成封閉腔室，定轉子安裝在該封閉腔室內。採用本結構後，具有結構簡單合理、進風量大、風速快、散熱效果及防塵效果好、使用壽命長等特點。
4.綜上所述現有的磨光機，磨光機在進行使用時由於沒有一個較好的防塵措施，導致會產生大量的灰層，灰塵進入到工作人員的體內會造成不可逆的傷害，且現有的磨光機在進行打磨工作會產生一定的振動，長時間的使用使工人師傅使得手部發酸，從而一定程度的會影響到工作的效率。
技術實現要素：
5.本發明的目的在於提供一種具備吸塵功能的手持磨光機，以解決上述背景技術中提出的現有的磨光機在進行使用時由於沒有一個較好的防塵措施，導致會產生大量的灰層，灰塵進入到工作人員的體內會造成不可逆的傷害，且現有的磨光機在進行打磨工作會產生一定的振動，長時間的使用使工人師傅使得手部發酸，從而一定程度的會影響到工作的效率的問題。
6.為實現上述目的，本發明提供如下技術方案：一種具備吸塵功能的手持磨光機，包括磨光機本體，所述磨光機本體的上端拆卸安裝有吸塵機構，所述磨光機本體的下端拆卸安裝有冷卻機構；
7.所述磨光機本體的前端固定安裝有工作頭，所述工作頭的下端轉軸轉動連接有磨片，所述轉軸上包裹有六角保護柱，所述六角保護柱上拆卸安裝有第一防護擋板，所述磨光機本體的後端開設有散熱孔，且散熱孔的一側置於磨光機本體的尾端固定安裝有後拿持把，且後拿持把的尾端貫穿有電源線。
8.優選的，所述第一防護擋板為半圓狀，且第一防護擋板通過之間位置固定安裝的六角抱箍與六角保護柱進行連接，且六角抱箍通過固定螺絲進行緊固。
9.通過上述技術方案：通過第一防護擋板可以避免進行打磨時，產生的火星進行濺射。
10.優選的，所述磨光機本體的上端拆卸安裝有提把，所述工作頭的兩側開設有螺紋
安裝孔，且螺紋安裝孔內螺紋安裝有側拿持把，且工作頭的兩側置於側拿持把的前端拆卸安裝有手部保護罩。
11.通過上述技術方案：通過提把的設置便於對磨光機進行拿持攜帶，且通過側手持把的設置方便進行工人師傅進行拿持操作，通過手部防護罩可以對工人師傅的手部進行保護。
12.優選的，所述提把的上端包裹有pu防滑套，所述側拿持把上包裹有矽膠套，且矽膠套的表面突出有若干顆粒，所述後拿持把的表面固定安裝有矽膠墊。
13.通過上述技術方案：通過矽膠套與矽膠墊的設置在工人師傅進行工作時減少磨光機對工人師傅手部產生的振動力。
14.優選的，所述磨光機本體的表面噴塗有絕緣漆，且絕緣漆的表面層噴塗有防腐蝕漆。
15.通過上述技術方案：通過絕緣漆可以避免磨光機出現漏電導致觸電的情況發生，且防腐蝕漆可以方式磨光機機身被腐蝕。
16.優選的，所述吸塵機構包括固定安裝在磨光機本體的上端的電機保護倉，且電機保護倉的側面開設有電機散熱槽，且電機保護倉的內部拆卸安裝有吸風機，且電機保護倉的前端固定安裝有對接口，且對接口的表面包裹有卡合橡膠圈，且對接口的內部固定安裝有灰塵濾網。
17.通過上述技術方案：通過吸風機進行吸風作業，且通過卡合橡膠圈，使得進行卡合對接可以更加的牢固，對可以使對接時進行密閉。
18.優選的，所述電機保護倉的前端卡合有集塵倉，且集塵倉通過下端開設有t型限位槽滑動安裝在磨光機本體的上端固定安裝有t型限位杆內，且集塵倉的前端固定安裝有集塵管，且集塵管的另一端通過固定安裝在磨光機本體前端的夾持塊進行固定，且集塵管的前端固定連接有伸縮吸塵管，且伸縮吸塵管的前端固定安裝有吸塵頭。
19.通過上述技術方案：通過吸塵頭對磨光機工作時產生的灰塵進行吸附，且通過伸縮吸塵管可以用於調節吸塵的位置。
20.優選的，所述冷卻機構包括固定安裝在磨光機本體下端的儲水倉，且儲水倉的內部一端貫穿有吸水管，且吸水管置於儲水倉內固定連接有吸水泵，且吸水管的另一端固定安裝在第一防護擋板上，且與固定安裝在第一防護擋板的噴水帶進行連接，且儲水倉的另一端貫穿有進水管，且進水管置於儲水倉的內部拆卸安裝有過濾網。
21.通過上述技術方案：通過水泵置於儲水倉內進行吸水通過噴水帶對磨片噴水進行冷卻。
22.優選的，所述儲水倉的表面開設有水位窗。
23.通過上述技術方案：通過水位窗對儲水倉內的水位進行觀察，以便及時的對內部進行注水作業。
24.與現有技術相比，本發明的有益效果是：該具備吸塵功能的手持磨光機，
25.(1)本發明為了解決現有的磨光機在進行使用時由於沒有一個較好的防塵措施，導致會產生大量的灰層，灰塵進入到工作人員的體內會造成不可逆的傷害，且現有的磨光機在進行打磨工作會產生一定的振動，長時間的使用使工人師傅使得手部發酸，從而一定程度的會影響到工作的效率的問題，本發明進行作業時，首先通過電機保護倉內的吸風機
進行吸風作業，進而通過使得吸塵頭產生吸，通過伸縮吸塵管對吸塵頭的吸塵角度進行調節，進而灰層通過伸縮吸塵管與集塵管進入到集塵倉內，且通過對接口上的灰塵濾網可以防止灰塵進入到電機保護倉內，工作完畢後通過將集塵倉通過下端開設的t型限位槽內滑動卸除，將集塵倉內部收集到的灰塵進行卸除，且通過對接口外側的卡合橡膠圈使得集塵倉與電機保護倉對接口更加的便捷，且通過卡合橡膠圈可以使電機保護倉與集塵倉之間形成密閉，從而解決了上述提及的問題。
26.(2)本發明通過冷卻機構，首先通過進水管對儲水倉的內部進行注水作業，進而通過吸水泵對儲水倉的內部進行吸水，進而水流通過吸水管通過固定安裝在第一防護擋板下端固定安裝的噴水帶噴出，從而對磨片進行冷卻，且還可以達到降塵的效果。
27.(3)本發明通過在側手持把上包裹有矽膠套與後拿持把上固定安裝的矽膠墊使得磨光機在進行磨光時，產生的振動力通過矽膠套與矽膠墊的設置可以減少振動力的強度，進而時工作師傅進行工作時可以持續的時間更長，且通過矽膠套表面突出有若干顆粒，可以增強工人師傅對磨光機拿持作業時的摩擦力。
28.(4)本發明通過在磨光機的表面噴塗有絕緣漆與防腐蝕漆可以有效的避免磨光機出現漏電的情況對工人師傅的造成觸電的傷害，且防腐蝕可以防止磨光機的表面出現生鏽腐蝕的情況發生，從而可以一定程度的延長磨光機的使用壽命。
附圖說明

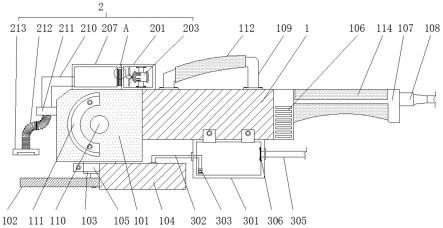

29.圖1為本發明正視結構示意圖；
30.圖2為本發明a出放大結構示意圖；
31.圖3為本發明儲水倉結構示意圖；
32.圖4為本發明電機保護倉立體結構示意圖；
33.圖5為本發明集塵倉與磨光機本體連接結構示意圖；
34.圖6為本發明第一防護擋板結構示意圖；
35.圖7為本發明側拿持把結構示意圖；
36.圖8為本發明磨光機本體表面噴漆結構示意圖。
37.圖中：1、磨光機本體；101、工作頭；102、磨片；103、六角保護柱；104、第一防護擋板；105、六角抱箍；106、散熱孔；107、後拿持把；108、電源線；109、提把；110、側拿持把；111、手部保護罩；112、pu防滑套；113、矽膠套；114、矽膠墊；115、絕緣漆；116、防腐蝕漆；2、吸塵機構；201、電機保護倉；202、電機散熱槽；203、吸風機；204、對接口；205、卡合橡膠圈；206、灰塵濾網；207、集塵倉；208、t型限位槽；209、t型限位杆；210、集塵管；211、夾持塊；212、伸縮吸塵管；213、吸塵頭；3、冷卻機構；301、儲水倉；302、吸水管；303、吸水泵；304、噴水帶；305、進水管；306、過濾網；307、水位窗。
具體實施方式
38.下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基於本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬於本發明保護的範圍。
39.請參閱圖1-8，本發明提供一種技術方案：一種具備吸塵功能的手持磨光機，根據圖1、圖6、圖7和圖8所示，包括磨光機本體1，磨光機本體1的前端固定安裝有工作頭101，工作頭1的下端轉軸轉動連接有磨片102，轉軸上包裹有六角保護柱103，六角保護柱103上拆卸安裝有第一防護擋板104，磨光機本體1的後端開設有散熱孔106，且散熱孔106的一側置於磨光機本體1的尾端固定安裝有後拿持把107，且後拿持把107的尾端貫穿有電源線108，第一防護擋板104為半圓狀，且第一防護擋板104通過之間位置固定安裝的六角抱箍105與六角保護柱103進行連接，且六角抱箍105通過固定螺絲進行緊固，使用時，通過工作頭1下端轉軸轉動連接的磨片102進行打磨拋光工作，進而通過第一防護擋板104可以阻擋進行打磨時產生的火星對工人師傅的面部造成傷害，且通過磨光機本體1後端開設的散熱孔可以對磨光機本體1的內部進行散熱，進而通過後拿持把107方便對磨光機本體1進行使用的拿持，通過六角抱箍105與六角保護柱103的設置可以更好契合固定；
40.進一步的，磨光機本體1的上端拆卸安裝有提把109，工作頭101的兩側開設有螺紋安裝孔，且螺紋安裝孔內螺紋安裝有側拿持把110，且工作頭101的兩側置於側拿持把110的前端拆卸安裝有手部保護罩111，提把109的上端包裹有pu防滑套112，側拿持把110上包裹有矽膠套113，且矽膠套113的表面突出有若干顆粒，後拿持把107的表面固定安裝有矽膠墊114，磨光機本體1的表面噴塗有絕緣漆115，且絕緣漆115的表面層噴塗有防腐蝕漆116，使用時，通提把109的設置便於對磨光機本體1進行拿持攜帶，且通過pu滑動套112可以提升對磨光機本體1手持時的附著力，通過工作頭101兩側開設的螺紋安裝孔便於對側拿持把110進行左右的調換，便於多方位打磨拿持，且通過手部防護罩111可以防止打磨時濺射的火星對工作人員的手部造成傷害，通過側拿持把110上包裹的矽膠套113與後拿持把107表面固定安裝的矽膠墊114可以進行打磨工作時產生的振動力進行一定程度的緩衝，從而緩解工作人員對磨光機本體1進行拿持時因振動而手部發酸，且通過矽膠套113表面突出的若干顆粒可以增加工作人員對磨光機進行拿持工作時的摩擦力，且通過磨光機本體1表面噴塗的絕緣漆115可以防止磨光機本體1出現漏電而導致工作人員觸電的情況發生，且通過防腐蝕漆116可以防止磨光機本體1的表面出現生鏽腐蝕的情況發生。
41.根據圖1、圖2、圖4和圖5所示，磨光機本體1的上端拆卸安裝有吸塵機構2，吸塵機構2包括固定安裝在磨光機本體1的上端的電機保護倉201，且電機保護倉201的側面開設有電機散熱槽202，且電機保護倉201的內部拆卸安裝有吸風機203，且電機保護倉201的前端固定安裝有對接口204，且對接口204的表面包裹有卡合橡膠圈205，且對接口204的內部固定安裝有灰塵濾網206，電機保護倉201的前端卡合有集塵倉207，且集塵倉207通過下端開設有t型限位槽208滑動安裝在磨光機本體1的上端固定安裝有t型限位杆209內，且集塵倉207的前端固定安裝有集塵管210，且集塵管210的另一端通過固定安裝在磨光機本體1前端的夾持塊211進行固定，且集塵管210的前端固定連接有伸縮吸塵管212，且伸縮吸塵管212的前端固定安裝有吸塵頭213，通過電機保護倉201內拆卸安裝的吸風機203進行吸風作業，且通過電機保護倉201側面開設的電機散熱槽202可以對吸風機203進行散熱，進而吸風機203進行工作後，通過吸塵頭213產生吸力對磨光機工作時產生的灰塵進行吸附，通過伸縮吸塵管212可以對吸塵頭213的吸塵角度進行調節，進而吸入的灰塵通過伸縮吸塵管212與集塵管210進入到集塵倉207內進行收集，工作完畢後，通過將集塵倉207通過下端開設的t型限位槽208置於磨光機本體1上端固定安裝的t型限位杆209內滑動出來，將內部的灰塵卸
除，完畢後滑動連接至磨光機本體1上，與對接口204進行對接，且通過對接口204表面包裹的卡合橡膠圈205可以使卡合的更加的牢固，且通過卡合橡膠圈205可以使對接處形成密閉。
42.根據圖1、圖3和圖6所示，磨光機本體1的下端拆卸安裝有冷卻機構3，冷卻機構3包括固定安裝在磨光機本體1下端的儲水倉301，且儲水倉301的內部一端貫穿有吸水管302，且吸水管302置於儲水倉301內固定連接有吸水泵303，且吸水管302的另一端固定安裝在第一防護擋板104上，且與固定安裝在第一防護擋板104的噴水帶304進行連接，且儲水倉301的另一端貫穿有進水管305，且進水管305置於儲水倉301的內部拆卸安裝有過濾網306，儲水倉301的表面開設有水位窗307，使用時，通過進水管305對儲水倉301內進行注水，進而通過吸水泵303對儲水倉301內進行吸水作業，進而通過吸水管302駛入至固定安裝在第一防護擋板104上的噴水帶304上，對磨片102進行噴水冷卻，且還可以達到降塵效果，且通過水位窗307可以對內部的水位量進行觀察，以便及時對內部進行注水作業。
43.本說明書中未作詳細描述的內容屬於本領域專業技術人員公知的現有技術。
