一種公路用揚塵處理裝置的製作方法
2023-10-22 03:56:13 2
1.本發明涉及除揚塵的技術領域，具體為一種公路用揚塵處理裝置。
背景技術：
2.揚塵是由於地面上的塵土在風力、人為帶動及其他帶動飛揚而進入大氣的開放性汙染源，是環境空氣中總懸浮顆粒物的重要組成部分。現有設備就是沿公路噴射降塵噴霧，使塵土溼潤附著大量水分，使其降落在地面，但此過程中降落在地面上溼潤的塵土長期堆積不加處理，地面環境受到汙染，且沿途噴射會浪費大量試劑，多餘的試劑含量會影響空氣品質。為解決上述技術問題，本發明提出一種能夠控制降塵噴霧出霧速度，並對下落後的塵土進行處理的裝置。
技術實現要素：
3.基於此，本發明提供如下技術方案：一種公路用揚塵處理裝置，包括推車，所述推車底板頂部左側放置有廢水收集箱，右側前端設置有塵土收集箱，底部連接有滑輪，所述廢水收集箱上設置有出水口，頂部連接有出水管，所述出水管頂端連接有吸塵腔，所述吸塵腔左右兩側對稱設置有第一吸塵機構，其底部設置有第二吸塵機構，其頂部設置有盛水箱，所述盛水箱頂部設置有降塵噴霧裝置，所述降塵噴霧裝置右側設置有旋轉機構，所述塵土收集箱前端設置有塵土處理機構。
4.本發明進一步設置為，所述第一吸塵機構以左側為例，包括有電磁閥門，所述電磁閥門左側設置有吸塵風機，所述吸塵風機左側連接有吸塵罩，右側的吸塵機構相對設置，結構一致。第二吸塵結構包括有電磁閥門，所述電磁閥門下端設置有吸塵風機，所述吸塵風機下端連接有吸塵管，所述吸塵管下端連接有吸塵罩，所述吸塵罩右側設置有篩板，所述篩板固定連接在推車底板的頂面且設置於塵土收集箱正後方。
5.通過採用上述技術方案，沿公路推車，提前給盛水箱盛滿水，往降塵噴霧裝置中加滿噴霧試劑，當有塵土飛揚時，旋轉機構控制降塵噴霧裝置出霧速度，同時打開吸塵腔中電磁閥門，啟動吸塵風機，飛揚塵土受降塵噴霧影響，附著大量水分，受重力下落，此時經過吸塵罩，受風力影響，大量的塵土被吸入吸塵腔中，而其餘未被吸入的則繼續下落，跌落在地面上，此時塵土處理機構對跌落的塵土進行處理，最後落入塵土收集箱中，對收集箱中的塵土稍加處理，還能用作其他用處，需要特別說明的是：在對塵土進行處理時，過程中會出現二次飛揚，因而特別設置第二吸塵機構，而篩板是防止吸塵過程中會把石子吸入，造成吸塵管堵塞。
6.本發明進一步設置為，所述降塵噴霧裝置包括有氣缸，所述氣缸頂部連接有試劑口，內部活動連接有活塞，所述活塞左側連接有彈簧，右側連接有連動杆，所述彈簧另一端連接在氣缸左側內壁上，所述連動杆上固定連接有推板。旋轉機構包括有齒條，所述齒條共有兩條，相對設置，置於盛水箱頂面，於氣缸正前方，其齒紋連接有齒輪，所述齒輪共有兩個，分別置於兩條齒條上，兩輪之間齒紋嚙合有螺杆，所述螺杆右側電連接有驅動電機，且
杆上套設有兩條皮帶，所述皮帶另一端套接有轉動軸，所述轉動軸左右兩端轉動連接有支撐板，軸中部套設有橢圓轉體，所述橢圓轉體抵接於推板。
7.通過採用上述技術方案，啟動驅動電機，電機受電運行帶動輸出端的螺杆轉動，因齒紋嚙合，進而帶動杆兩側的齒輪在齒條上旋轉，使得套設在杆上的皮帶轉動，進而皮帶帶動轉動軸在支撐板上旋轉，因橢圓轉體套設在軸上，進而轉動軸帶動轉體旋轉，轉體抵接推板，當橢圓轉體長軸旋轉至推板前時，推板受力向左推動連動杆，連動杆推動活塞在氣缸內向左移動，彈簧被壓縮，氣缸右腔室體積增大，壓強減小，腔內噴霧試劑被壓縮，反之，當橢圓轉體短軸旋轉至推板前時，彈簧卸力，向右頂活塞，活塞向右移動，氣缸右腔室體積減小，壓強正大，噴霧試劑被擠出，通過軟管最後從噴頭噴射出來，因為驅動電機不斷運行，使得橢圓轉體不斷旋轉，使得長短軸不斷往復抵接推板，使得通過活塞控制噴霧試劑間斷釋放，實現有效控制降塵噴霧出霧速度，節約試劑量，保護周圍空氣品質，需要特別說明的是：試劑口設置在氣缸右腔室的頂部，添加試劑時，取下閥體，試劑直接流入右腔室中，然後再插上閥體，保證氣缸密封性。
8.本發明進一步設置為，所述盛水箱底部均勻開設有多個注水孔，所述氣缸左右兩側連接有軟管，所述軟管上連接有噴頭。塵土處理機構包括有支撐杆，所述支撐杆連接在塵土收集箱正前方，杆另一端鉸接有「l」型銼鏟，杆底部設置有電動推桿，所述電動推桿安裝在塵土收集箱正前方，於支撐杆正下方，推桿頂部抵接於銼鏟背面。
9.通過採用上述技術方案，第一二吸塵機構吸收的塵土被收集在吸塵腔中，為保證下一次的吸塵效果，因而在腔上設置有盛水箱，盛水箱中的水源從注水孔流出，衝刷腔內壁，衝刷後的汙水經出水管進入汙水收集箱中，汙水最終從出水口流出，若對汙水進行處理，也可用做他用，因推車沿公路行駛，所以銼鏟可以抵接公路階面，銼鏟把塵土鏟好，電動推桿向前延伸，由於銼鏟鉸接於支撐杆上，推桿頂起銼鏟向後旋轉90
°
，塵土受慣性作用向前傾倒落入塵土收集箱中。
10.綜上所述，本發明具有以下有益效果：通過採用降塵噴霧裝置和旋轉機構相互配合有效控制降塵噴霧的出霧速度，大大節約了試劑量，保護周圍空氣品質；通過採用塵土處理機構對沿途下落的塵土進行收集，保護地面環境；通過採用第一二吸塵機構對飛揚下落的空中的塵土進行吸收，降低空氣中的顆粒物。
附圖說明

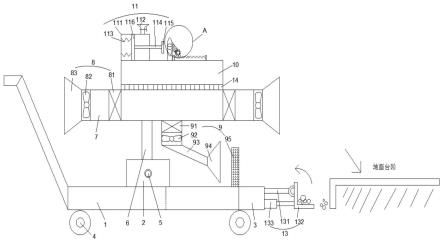

11.圖1為本發明的側視圖；
12.圖2為本發明的正視圖；
13.圖3為圖1的a處放大圖；
14.圖中：1、推車；2、廢水收集箱；3、塵土收集箱；4、滑輪；5、出水口；6、出水管；7、吸塵腔；8、第一吸塵機構；9、第二吸塵機構；10、盛水箱；11、降塵噴霧裝置；12、旋轉機構；13、塵土處理機構；14、注水孔；15、軟管；16、噴頭。
具體實施方式
15.下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述。下面通過參考附圖描述的實施例是示例性的，僅用於解釋本發明，而不能理解為
對本發明的限制。
16.下面根據本發明的整體結構，對其實施例進行說明。
17.一種公路用揚塵處理裝置，如圖1所示，包括推車1，推車1底板頂部左側放置有廢水收集箱2，右側前端設置有塵土收集箱3，底部連接有滑輪4，廢水收集箱2上設置有出水口5，頂部連接有出水管6，出水管6頂端連接有吸塵腔7，吸塵腔7左右兩側對稱設置有第一吸塵機構8，其底部設置有第二吸塵機構9，其頂部設置有盛水箱10，盛水箱10頂部設置有降塵噴霧裝置11，降塵噴霧裝置11右側設置有旋轉機構12，塵土收集箱3前端設置有塵土處理機構13。第一吸塵機構8以左側為例，包括有電磁閥門81，電磁閥門81左側設置有吸塵風機82，吸塵風機82左側連接有吸塵罩83，右側的吸塵機構相對設置，結構一致。第二吸塵結構9包括有電磁閥門91，電磁閥門91下端設置有吸塵風機92，吸塵風機92下端連接有吸塵管93，吸塵管93下端連接有吸塵罩94，吸塵罩94右側設置有篩板95，篩板95固定連接在推車1底板的頂面且設置於塵土收集箱3正後方。如圖2所示，降塵噴霧裝置11包括有氣缸111，氣缸111頂部連接有試劑口112，內部活動連接有活塞116，活塞116左側連接有彈簧113，右側連接有連動杆114，彈簧113另一端連接在氣缸111左側內壁上，連動杆114上固定連接有推板115。旋轉機構12包括有齒條121，齒條121共有兩條，相對設置，置於盛水箱10頂面，於氣缸111正前方，其齒紋連接有齒輪122，齒輪122共有兩個，分別置於兩條齒條121上，兩輪之間齒紋嚙合有螺杆123，螺杆123右側電連接有驅動電機124，且杆上套設有兩條皮帶125，皮帶125另一端套接有轉動軸126，轉動軸126左右兩端轉動連接有支撐板127，軸中部套設有橢圓轉體128，橢圓轉體128抵接於推板115。盛水箱10底部均勻開設有多個注水孔14，氣缸111左右兩側連接有軟管15，軟管15上連接有噴頭16。塵土處理機構13包括有支撐杆131，支撐杆131連接在塵土收集箱3正前方，杆另一端鉸接有「l」型銼鏟132，杆底部設置有電動推桿133，電動推桿133安裝在塵土收集箱3正前方，於支撐杆131正下方，推桿頂部抵接於銼鏟132背面。
18.本發明的工作原理是：提前給氣缸111灌入降塵噴霧，推車1沿公路行駛，啟動驅動電機124，螺杆123轉動帶動齒輪122在齒條121上轉動，皮帶125旋轉帶動轉動軸126轉動，進而帶動橢圓轉體128轉動，轉體長軸抵接推板115，活塞116向左移動，噴霧被壓縮，轉體短軸抵接推板115，活塞116向右移動，噴霧被擠出，通過噴頭16噴出期間第一二吸塵機構運行，把塵土吸入吸塵腔7中，電動推桿133頂起銼鏟132，使鏟內塵土被傾倒進入塵土收集箱3中，盛水箱10中的水源透過注水孔14流出衝刷吸塵腔7的內壁，保證腔內乾淨。
19.以上所述，僅為本發明的具體實施方式，但本發明的保護範圍並不局限於此，任何熟悉本技術領域的技術人員在本發明揭露的技術範圍內，可輕易想到其各種變化或替換，這些都應涵蓋在本發明的保護範圍之內。因此，本發明的保護範圍應以所述權利要求的保護範圍為準。
