一、「地能熱寶」介紹
「地能熱寶」是通過電能搬運溫度相對恆定的淺層地能為建築物冬季供暖,兼有夏季製冷,是地能無燃燒為建築物智慧供暖的高效電替煤自採暖系統。
(一)四間房「地能熱寶」系統示意圖
系統示意圖
「地能熱寶」每個房間都是一套獨立系統,遙控器操作、系統全自動控制,運行過程中沒有燃燒過程,能夠有效降低二氧化碳、二氧化硫、氮氧化物及煙塵顆粒物的汙染,環保效果顯著;用戶操作簡便,有利於行為節能下的差異化使用,可滿足農村用戶的個性化需求,節約用戶使用成本。
(二)「地能熱寶」成套標準配置
房間數量 | 地能熱寶 | 供熱量及配電量 | 安裝說明 |
1間 | 「1間房地能熱寶」,供暖兼有製冷,室內機為臥機。 | 系統供熱量3.5KW; 配電量1.1KW; 電源線2.5(220V)。 | 1、 模塊化設計,標準化施工;2、 每戶獨立地能採集器,埋地安裝不佔用有效面積,農村地區室外滿足位置要求; 3、 壓縮機室外放置,不需要專用機房;4、 室內機安裝類似家用分體空調;5、 電源集中配置,室內不需要插座;6、 交鑰匙產品每戶安裝周期3天;7、成套產品,安裝質量有保證,運營商與工程服務商是唯一責任主體,符合供暖保證理念。 |
2間 | 「2間房地能熱寶」,供暖兼有製冷,室內機為臥機或壁掛機。 | 系統供熱量7KW; 配電量2.2KW; 電源線4㎡(220V)。 | |
3間 | 「1間房地能熱寶」 「2間房地能熱寶」,供暖兼有製冷,室內機為臥機或壁掛機。 | 系統供熱量10.5KW; 配電量3.4KW; 電源線4㎡(220V)。 | |
4間 | 「2間房地能熱寶」 「2間房地能熱寶」,供暖兼有製冷,室內機為臥機或壁掛機。 | 系統供熱量14KW; 配電量4.5KW; 電源線6㎡(220V)。 |
二、「地能熱寶」在農村的運行實例
主要介紹北京海澱區七王墳村和屯佃村2個地能熱寶供暖項目的地能供給溫度、室內採暖溫度及運行耗能情況。
150㎡戶型外觀
150㎡戶型室內機
150㎡戶型主機
建築地上二層,建築主要圍護結構參數:體型係數0.561,窗牆面積比:南0.25、東0.11、北0.09、西0.1,主要圍護結構屋頂0.425、外牆0.45、外窗2.4、外門2.4,為農村新建翻建節能住宅。

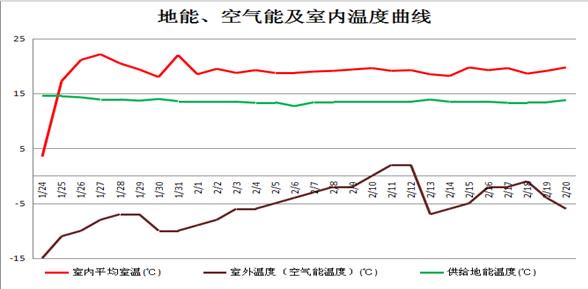

①運行數據曲線圖
曲線圖
曲線圖
②運行數據分析
1、總耗電量:2016年1月24日投入運行,1月24日―2月20日共運行28天,系統總耗電量1930KWh,平均日耗電量68.9KWh。新房升溫期間系統設為32℃不停機,日耗電量較高,為150KWh―100KWh。系統正常運行後,設為20―24℃,日耗電量降為:70KWh―40KWh。
2、系統耗電量分析:2月1日―2月20日末端共耗電724KWh,到溫停機時間佔總時間50%―70%。
末端安裝位置 | 一層餐廳 | 一層客廳 | 一層南臥 | 二層北臥 |
日耗電量(KWh) | 10.47 | 11.36 | 7.68 | 9.52 |
備註:一層客廳 餐廳面積38㎡,一層南臥17㎡,一層附屬房間(衛生間、廚房、樓梯等)36㎡,二層東南臥室15㎡,二層西南臥室12㎡,二層北臥15㎡,二層附屬房間(衛生間、樓梯)17㎡,所有房間均未安裝門,未安裝機組房間通過熱空氣流通升溫。
3、新房升溫階段:系統投入使用1.9天(46小時)將室溫由一層3℃、二層1℃加熱至一層22.6℃、二層19.4℃。
4、正常使用階段:系統設置20℃―24℃時,房間室溫可保持在18℃―23℃。
5、供給地能溫度:地能穩定供給溫度12.7―14.6℃。
③採暖季電費測算
七王墳村項目是在極寒天氣啟動為新建房供暖,實驗數據為房間全開恆溫常供,農戶實際運行會根據常住人數和區域採用不同房間間歇性供暖降低實際支出費用。以下為不同使用情況的費用測算:
1、房間全開常供
若採暖季125天房間全開常供運行,其中最冷時段35天日耗電量為65KWh,其他時段90天日耗電量為50KWh,測算平均日耗電量54.2KWh,一個採暖季總耗電量為6775KWh。
2、行為節能
若用戶在實際應用時採用行為節能供暖,人員在哪間房就開哪間房的「地能熱寶」。按平均常開一半房間計算電量:測算平均日耗電量33KWh,一個採暖季總耗電量為4125KWh,測算行為節能可節省30%―40%電量。
3、採暖費用
用戶一個採暖季耗電量4125―6775KWh,電費為1724―2832元,採暖費平米單價為11.5―18.9元/㎡。
(二)屯佃村——既有建築改造項目
屯佃村位於北京市海澱區西北旺鎮,村中的劉家住宅為2003年自建平房,供暖面積266m2。建築為普通農村住宅圍護結構,240牆體和單層玻璃窗。
1、改造前
採用一臺燃煤鍋爐 散熱器自採暖,室內溫度可維持15―18℃,鍋爐房內環境較差,需要在庫房騰出空間堆煤,每年燒煤8噸,總供暖費用11320元,其中用戶支付6520元、政府補貼4800元。用戶3天左右處理一次煤渣,是較重的體力勞動。
改造前煤鍋爐
改造前煤堆
改造前客廳室內散熱器
2、改造後
今年選用2套4間房地能熱寶供暖(冷),供暖溫度20℃以上。

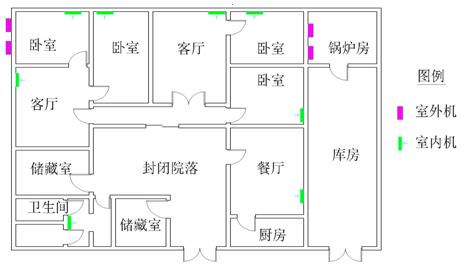

地能熱寶平面布置示意圖
改造後熱泵主機(安裝於原鍋爐房)
改造後熱泵主機(安裝於室外)
室內機安裝於客廳、臥室、衛生間
①運行數據曲線圖
曲線圖
曲線圖
②運行數據分析
1、總耗電量:2016年2月24日投入運行,2月24日―3月15日共21天系統總耗電769KWh,平均日耗電量36.6KWh,供暖房間數量為1―8間房,平均4間房時間約76%。
2、正常使用階段:系統設置20℃―22℃時,房間室溫可保持在18℃―21℃。
3、供給地能溫度:地能穩定供給溫度10―15℃。
③採暖季電費測算
實驗通過記錄室外實時溫度、室內實時溫度計算室內外平均溫差,參照北京採暖季室外平均溫度為-1.6℃測算農戶整個採暖季的平均日耗電量。根據實際需求開啟不同數量房間的日耗電量如下表:
實驗時間 | 供暖房間數量(臺) | 測試小 時數 (小時) | 總耗電量(KWh) | 小時耗電量(KWh) | 實時室外平均溫度(℃) | 實時室內平均溫度(℃) | 室內外溫差(℃) | 設計室內外溫度差(℃) | 耗電量修正係數 | 修正後日耗電(KWh) |
2月24日18:20~ 2月25日16:00 | 8 | 21.67 | 91 | 4.199 | 0.5 | 18.1 | 17.6 | 19.6 | 1.11 | 112.24 |
3月1日11:00~ 3月1日17:00 | 4 | 6 | 11.2 | 1.867 | 5 | 18.5 | 13.5 | 19.6 | 1.45 | 65.04 |
3月2日12:10~ 3月2日16:10 | 3 | 4 | 3.4 | 0.850 | 10.5 | 18.2 | 7.7 | 19.6 | 2.55 | 51.93 |
3月3日12:00~ 3月3日17:00 | 2 | 5 | 3.5 | 0.700 | 10 | 18 | 8 | 19.6 | 2.45 | 41.16 |
3月4日13:00~ 3月4日17:00 | 1 | 4 | 2.3 | 0.575 | 8 | 20 | 12 | 19.6 | 1.63 | 22.54 |
用戶採用「地能熱寶」一個採暖季的供暖費用:
8間房常開供暖,每天耗電112KWh。一個採暖季總耗電量為14029KWh,一個採暖季費用為5864元,採暖平米單價為22.0元/㎡。在實際應用時採用行為節能供暖,人員在哪間房就開哪間房的「地能熱寶」,更節省採暖費用。
4間房常開供暖,測算每天耗電65KWh,一個採暖季總耗電量為8130KWh,一個採暖季費用為3398元,採暖平米單價為12.8元/㎡。 3間房常開供暖,測算每天耗電52KWh,一個採暖季總耗電量為6491KWh,一個採暖季費用為2713元,採暖平米單價為10.2元/㎡。2間房常開供暖,測算每天耗電41KWh,一個採暖季總耗電量為5145KWh,一個採暖季費用為2150元,採暖平米單價為8元/㎡。匯總如下表:
供暖房間數量(間) | 平均日耗電(KWh) | 採暖季耗電量(KWh) | 總電費(元) | 平米單價(元/㎡) |
8 | 112.2 | 14029 | 5864 | 22.05 |
4 | 65.0 | 8130 | 3398 | 12.77 |
3 | 51.9 | 6491 | 2713 | 10.20 |
2 | 41.2 | 5145 | 2150 | 8.08 |
1 | 22.5 | 2812 | 1175 | 4.42 |
採用「地能熱寶」供暖可按需或按房間啟停,行為節能效果顯著。根據用戶不同的使用習慣及供暖需求,實際支付採暖季費用範圍為1175元―5864元,採暖平米單價為4.4―22元/㎡,較燃煤節省656元以上。
三、結束語
地能熱寶供暖主要能源來自淺層地能(熱),地能供給溫度根據實驗監測數據相對穩定,沒有隨室外環境溫度降低而降低。即使嚴寒天氣系統供暖總量也能保證,比較穩定可靠。對於農村新建節能建築供暖費用在11.5―18.9元/㎡之間,對於農村普通平房既有建築供暖費用在4.4―22元/㎡之間。一個採暖季農戶的支出電費較原來燃煤費用還低,溫度較燃煤系統高,又清潔安全,用戶都樂於接受。
產品可做到每個房間獨立運行,方便行為節能降低運行費用,符合農村用戶「省著用」的習慣。在農村「煤改電」供熱採暖方式選擇上,首要問題是運行成本要低農戶能承擔,地能熱寶可作為首選產品。
(註:平均電費單價為0.418元/KWh,其中9小時享受低谷電0.3元/KWh,15小時平價電0.4883元/KWh。)
,
