風機變頻器的組成及工作原理(風機變頻器控制原理)

2023-10-14 08:13:56 1

目 錄

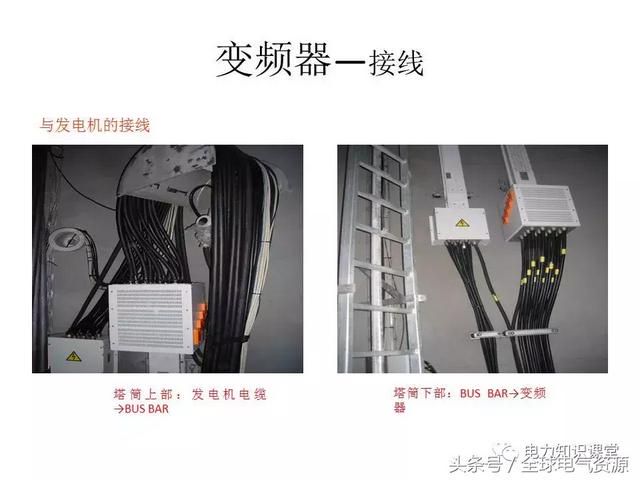

變頻器—接線

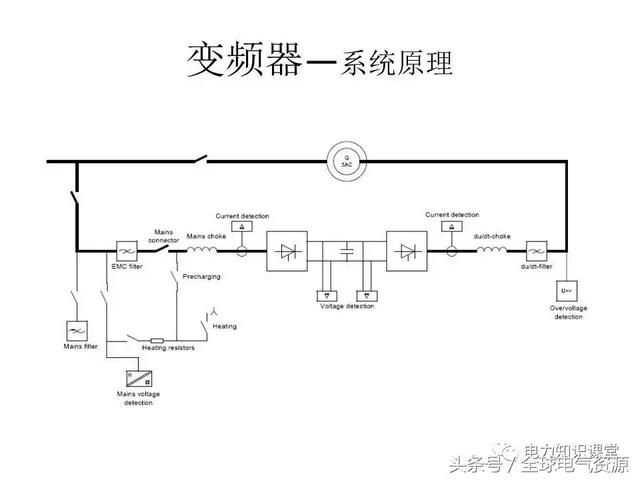

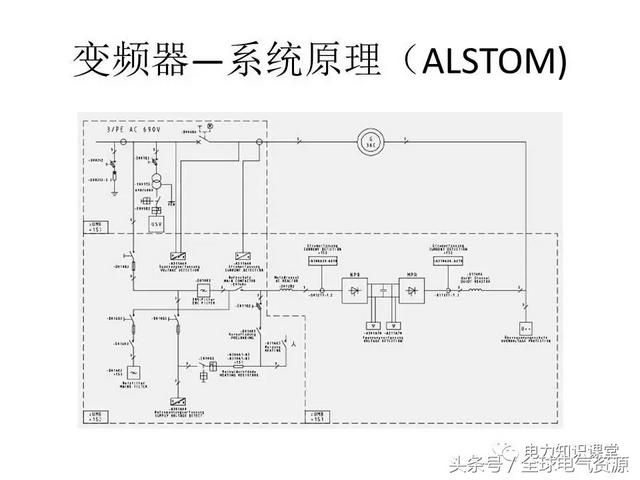

變頻器—系統原理

變頻器—硬體結構及功能

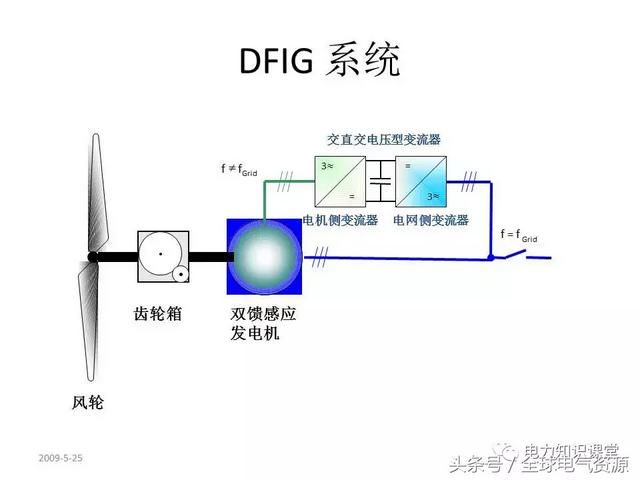

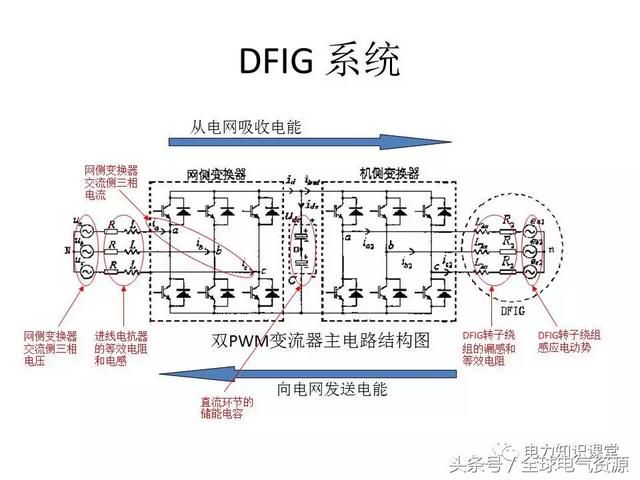

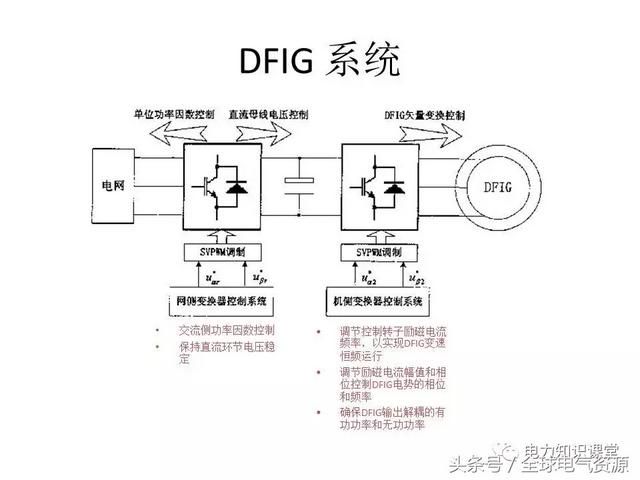

DFIG系統

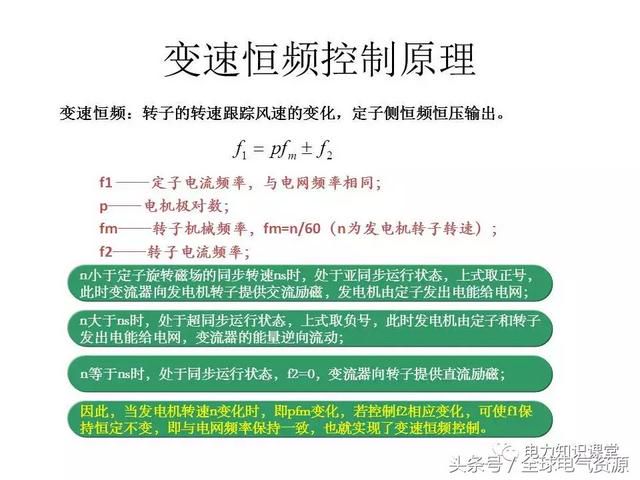

變速恆頻控制原理

功率因數調節

控制策略

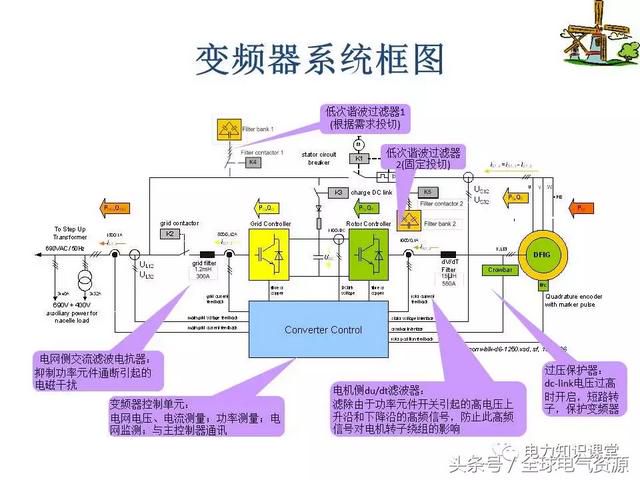

變流器系統圖

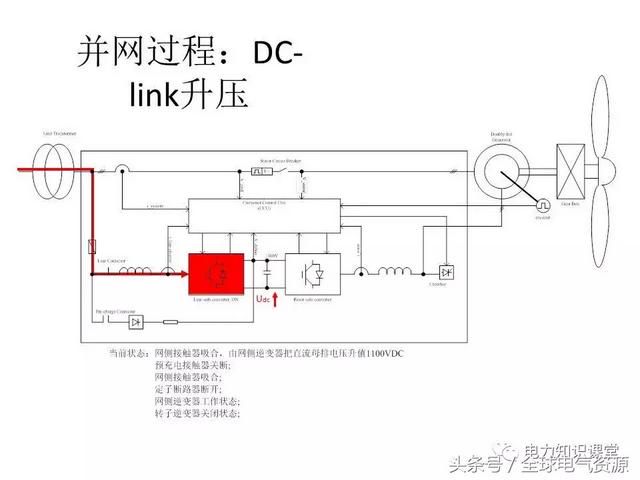

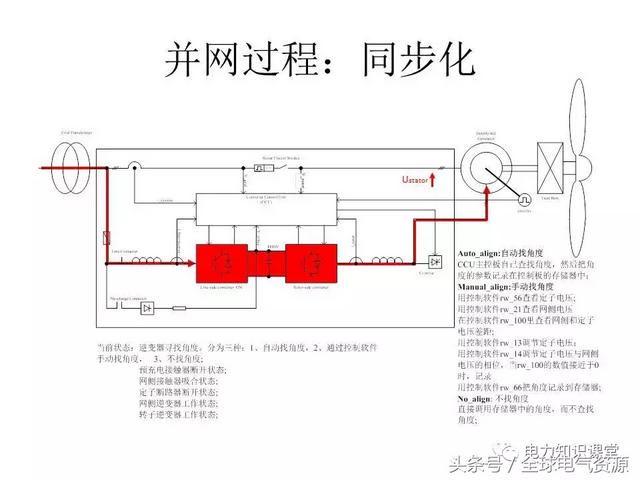

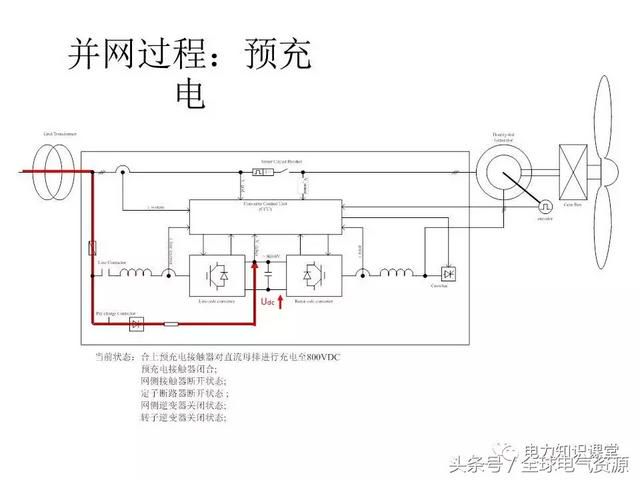

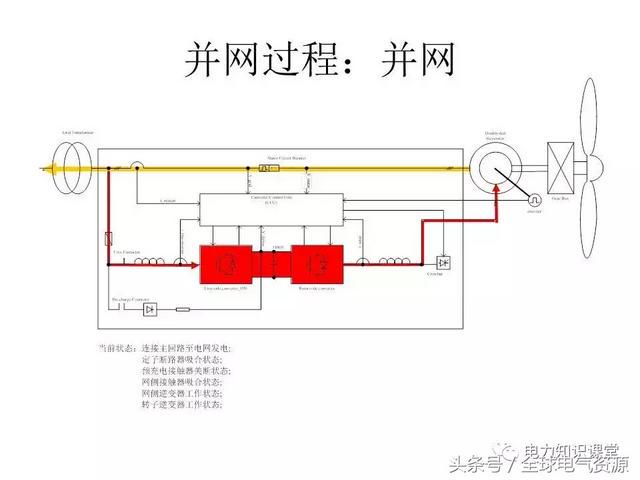

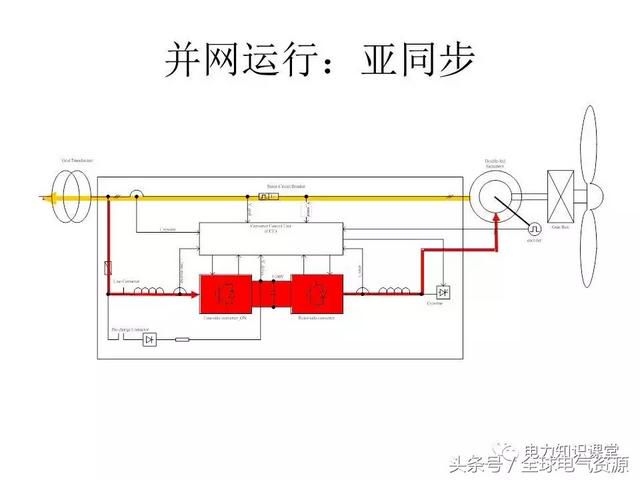

併網過程

硬體結構

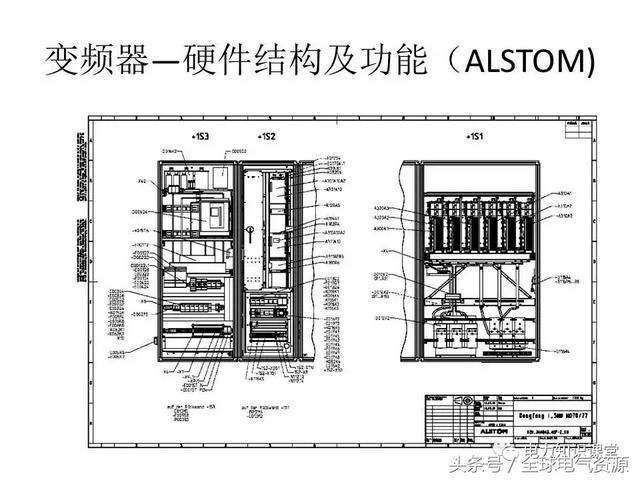

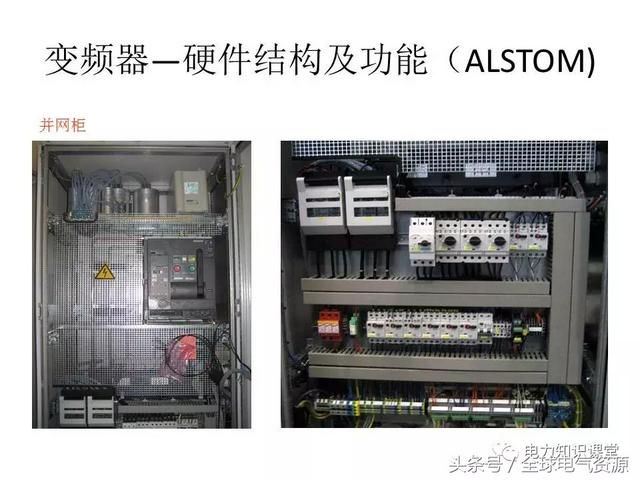

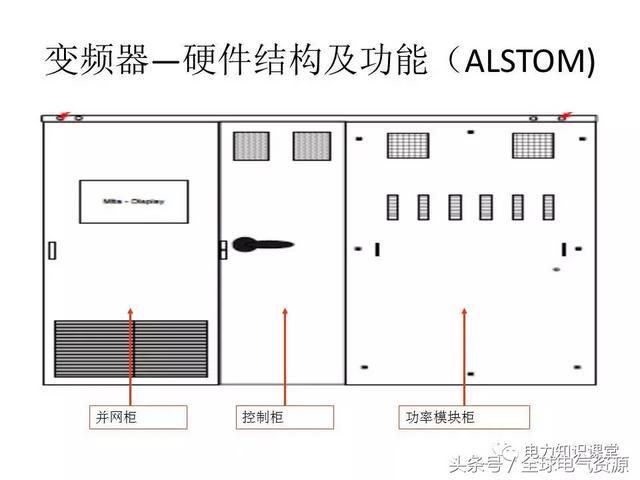

變頻器—硬體結構及功能(ALSTOM)

併網櫃:

1 併網(斷路器)

2 保護(斷路器的過流保護)

3 系統電源分配

4 與機艙主控制器信號交換

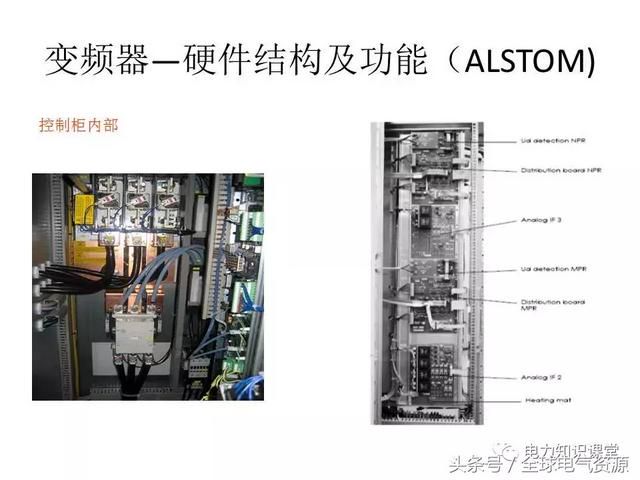

變頻器—硬體結構及功能(ALSTOM)

控制櫃:

1 功率模塊(變頻模塊)觸發控制

2 勵磁迴路控制

3 自動同期控制

4 功率迴路保護

5 信號採集及轉換、分配

6 控制板件加熱

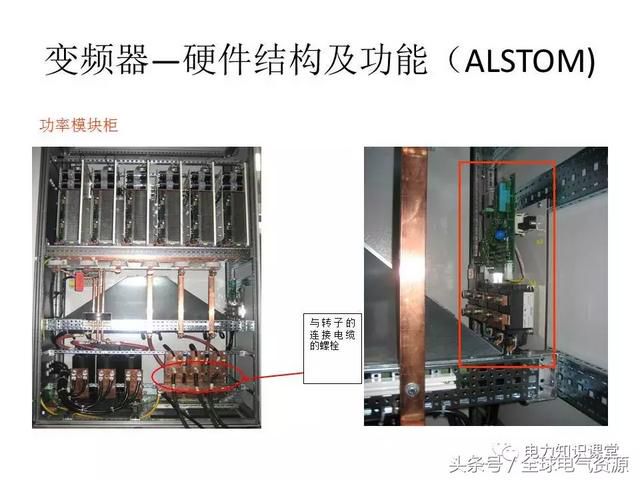

變頻器—硬體結構及功能(ALSTOM)

功率模塊櫃:

1 變頻

2 功率迴路濾波

3 功率迴路保護(Crow-bar)

功率因數調節

考慮到風電系統的功率擾動以及電網本身的供電質量問題,因此希望風力發電系統發電機輸出有功功率可調節,同時還能改變輸出功率因數。通過轉子側變頻器勵磁控制,可以實現風力發電機組在穩定狀態下的總有功功率和轉差率不隨功率因數設定值的變化而變化。其總有功功率由機組的風機功率特性與風況決定,同時,發電機的轉差率由風力機組的總有功功率和轉速控制特性決定,與發電機輸出無功功率無關。

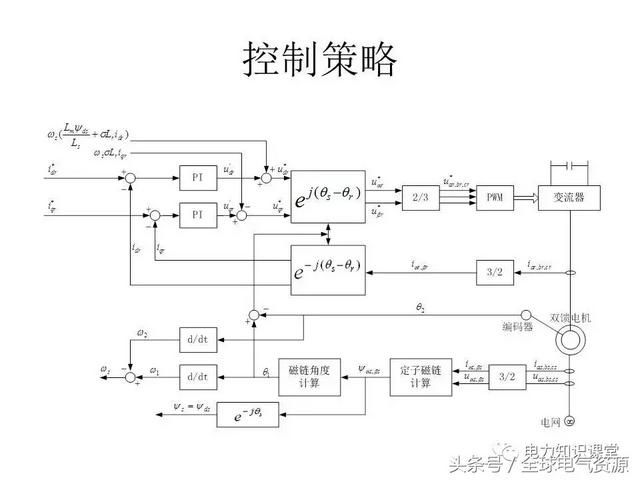

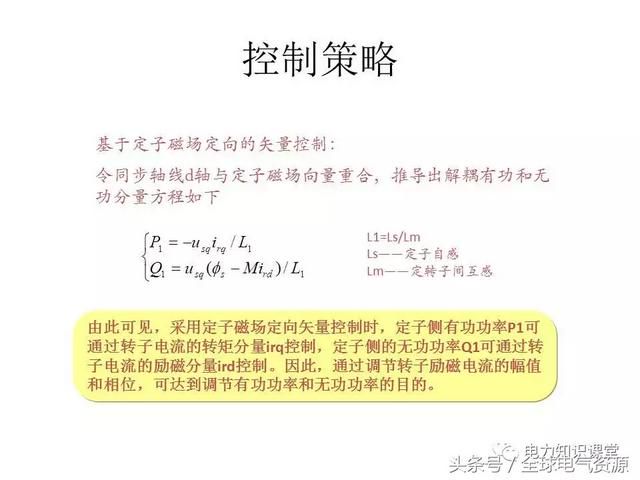

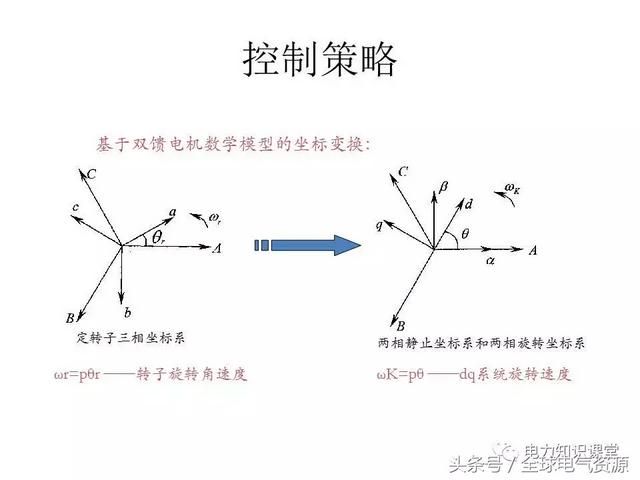

控制策略

矢量控制

在基於同步電動機變頻調速的矢量控制策略中,由於轉子接變頻器的結構特點,目前應用在DFIG的勵磁控制中主要有兩大類,即基於氣隙磁場定向的矢量控制策略和基於定子磁場定向的矢量控制策略

,
