預算螺旋箍筋長度計算公式（課外造價小知識）

2023-10-13 03:31:16 1

很多同學剛學手算的時候，就對彎曲調整值耿耿於懷，因為其他的手算值都能在圖集上找到參考，唯獨1.9d找不到。對此老師解釋的是：這個參數根據圓的周長的計算公式得到，我們工作時會用這個1.9d的值就可以了，至於怎麼來的這個問題不是必須掌握的。

對此深信不疑的同時卻總覺得差一口氣，後來鼓起勇氣從網上自己查閱了資料，很開心能有一些成果。今天我們就來討論討論箍筋135°彎曲調整值的問題。

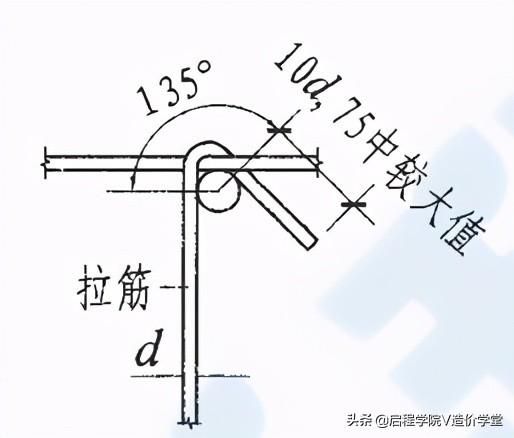

首先我們要知道箍筋的彎鉤長度，如圖1所示。

圖1

彎鉤長度=平直段長度 彎曲調整值=max（10d，75） 1.9d，當鋼筋直徑大於等於8時，彎鉤長度為11.9d，「11.9d」就是咱們常說的135°彎鉤值長度。

從圖1中可以看到平直段長度「max（10d，75）」在圖集中有標註，而彎曲調整值沒有說明，這就是咱們今天要討論的根源了。

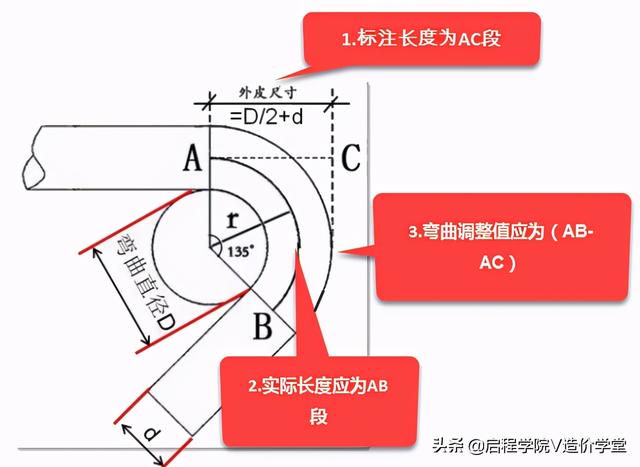

先來看一個圖，根據圖紙標註計算出的箍筋長度為AC段，而實際箍筋彎鉤處長度應為AB段，所以彎曲調整值的長度為AB-AC段。如圖2所示。

圖2

1.AC段長度

AC段長度為D/2 d；

2.AB段長度

AB段長度可根據圓的周長（π×直徑）公式求得：

（D/2 d/2）×2×π/360×135；

3.AB-AC段長度

（D/2 d/2）×2×π/360×135-（D/2 d）

=（2.5d/2 d/2）×2×3.14/360×135-（2.5d/2 d）

=1.871d

≈1.9d

註：將D=2.5d代入即可得到1.9d。

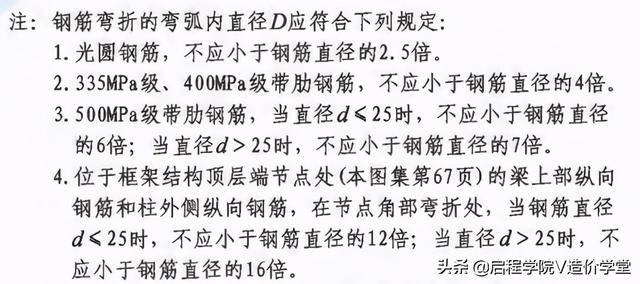

那麼「D=2.5d」是從哪裡得到的呢？我從圖集中找到了答案，如圖3所示。

圖3 參見16G101-1-P57

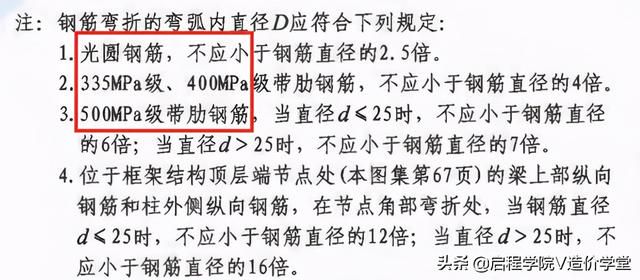

見第一條標註，一級鋼的彎弧內直徑D不應小於鋼筋直徑的2.5倍，由此可知，鋼筋級別為一級鋼時可代入「D=2.5d」。

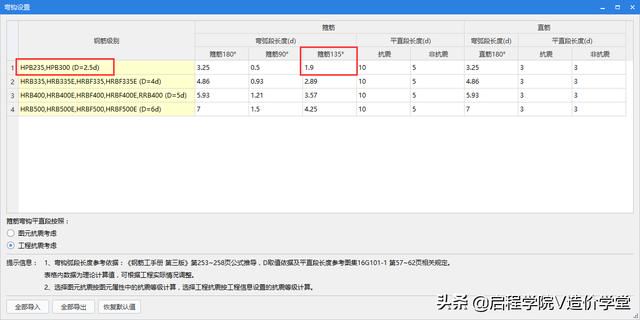

這一點在廣聯達量筋合一軟體中有所體現，如圖4所示。

圖4

在13版廣聯達鋼筋算量軟體中也能看到，如圖5所示。

圖5

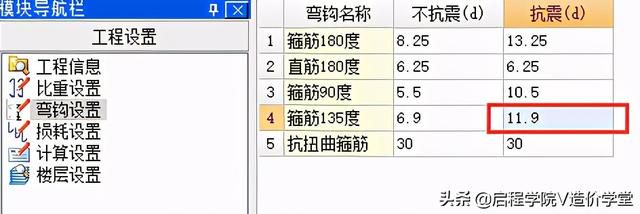

在13鋼筋軟體中，整體默認的是11.9d，沒有區分鋼筋規格，而在16G圖集中是有區分鋼筋規格的，如圖6所示。

圖6

在16G圖集中有註明彎弧內直徑D的取值和鋼筋規格的關係，而D的取值從根本上影響了彎曲調整值的長度。

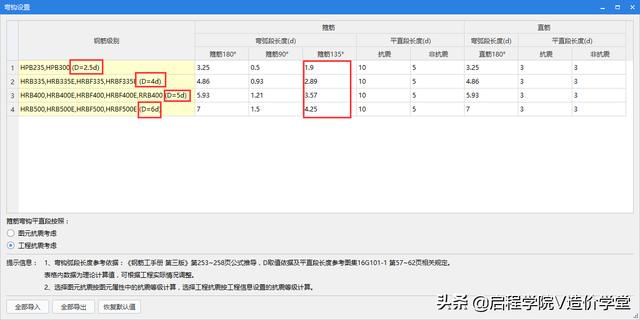

量筋合一軟體中分別體現到了鋼筋規格的調整值，如圖7所示。

圖7

這也是我們用鋼筋軟體和量筋合一軟體來對量時，工程量的差異原因之一了。

當鋼筋為三級鋼，代入「D=5d」時，即可得到AB-AC段長度：3.57d，加上平直段的10d即13.57d，如圖8所示。

圖8

以上是關於彎曲調整值的分享，如有不足，歡迎指正。
