回彈儀測混凝土強度換算表公式（混凝土強度推算）

2023-10-15 23:09:29

很多人對混凝土強度回彈並不陌生，但回彈的數值怎麼換算成最終的實際強度值？怎麼修正？這一點可能大部分現場管理人員也不是很清楚。因為很多項目因為規模、投入原因，並不會花大價錢去自建試驗室；試驗工作一般都會進行外包，又專業的人去做這個工作，除項目質檢員其他人員就自然就不會過多接觸這個了。

但是也會有其它情況下，出於穩妥的考慮下，自己可能要用到這個回彈儀。比如說拆模前自己需要先彈個強度，隱蔽工程覆蓋前彈一下。畢竟這點小事老喊檢測公司來人家也會煩，或者是搞不贏，現在回彈儀也不貴也就幾百塊錢，掌握一門小技能也是多多益善~

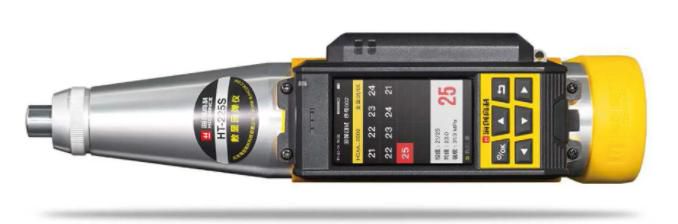

雖然現在技術越來越發達了，直連手機自動出結果的回彈儀也有了，但是不影響我們去了解其基本原理的求索精神。下面為大家介紹普通回彈儀操作過程，主要依據是JGJ/T23-2011版相關條文規定。

一、回彈法適用範圍

1、適用於所測混凝土構件的表層與內部質量基本一致，或內部不存在缺陷的混凝土構件；

2、混凝土表面乾燥，齡期大於14d，小於1000d；

3、混凝土強度在10MPa~60MPa之間；

4、對離心法、真空法、壓漿法、噴射法和混凝土表面曾經各種物理化學方法處理成型的混凝土，慎用回彈法。

二、測區及測點的數量範圍選取

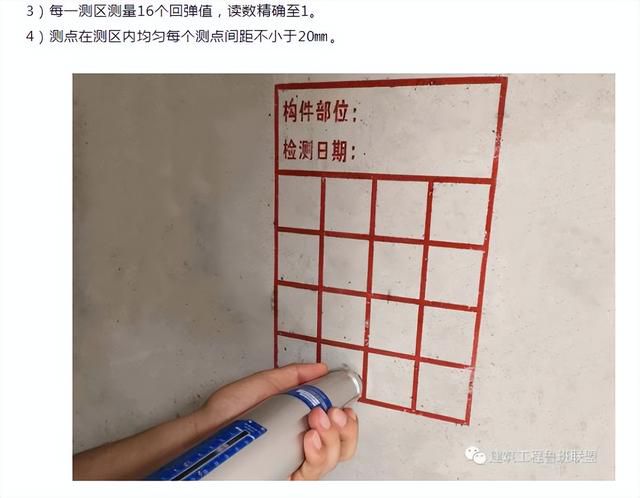

測區就是檢測構件混凝土強度時的一個檢測單元，現場實測部位主要是牆、柱、梁板等構件，通常一個測區測5個方格網，每一個方格網16個測點，也就是80個測點數據。測點指的是測區內一個回彈檢測點，同一測點只彈一次，如下圖所示。

三、回彈具體方法

（1）掌握正確的姿勢

一隻手託住回彈儀前端，同時另一隻手掌心貼在儀器底部，手指輕輕託住儀器尾部，保持儀器與測試面垂直不歪斜。

（2）測試要點

必須要有兩個人配合，一個操作儀器，一個負責在旁邊做記錄。一個測區完成後，記錄者要負責提醒操作者換下一個測區繼續操作。操作時，應緩慢施壓，準確讀數，快速復位。

操作時注意：回彈儀軸線應永遠垂直於構件檢測面。

測區內測點均勻分布，點與點淨距≥20mm，離預埋件、預埋筋≥30mm，同一測點不能重複，測記16個點。

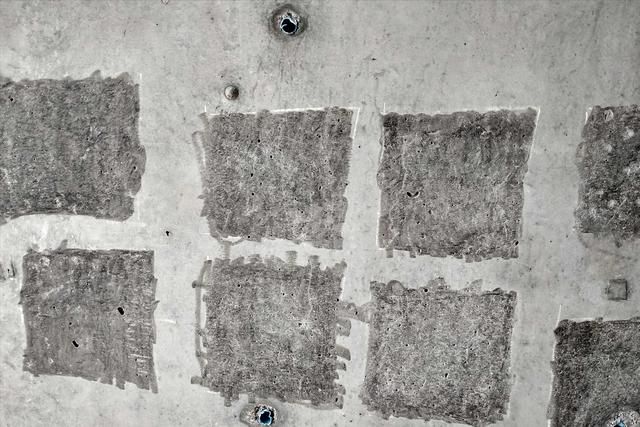

注意：如果混凝土構件表面不平整，比較毛糙或者有浮漿、氣孔明顯情況下，可以適當打磨處理表面後再回彈，如下圖所示。

（3）如何讀數

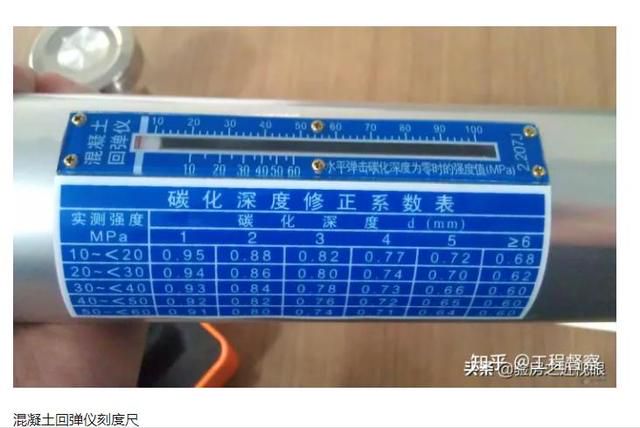

讀取上面的刻度，每小格代表強度值為2MPa，讀數精度到個位數即可。圖中紅色刻度線指針位置到哪，就可以直接讀數。注意：讀數按雙數讀，如讀數是41Mpa可以四捨五入到讀42，因為附錄B中沒有對應單數，此時直接回彈出的數值是默認碳化深度為0的情況下，碳化深度修正係數表僅供參考，具體參照JGJ/T23-2011回彈法技術規程中附錄表格對應數值執行。

四、測碳化深度

碳化深度這個值主要作用是換算強度時需要參照《《回彈法檢測混凝土抗壓強度技術規程 》JGJT23-2011那個附錄B表，如果只是需要大概的數值來判定的話，此處可不深究，一般取1即可，差值也不會很大；準確的數值測算較麻煩，還是交給專業的人來搞。

（1）每個構件選取不少於測區總數30%、且總數不少於3個的測區進行碳化深度值測試，即10個測區選3個，5個測區也選3個。碳化深度值極差＞2mm時，該構件測區全部檢測碳化深度。或者跟隨回彈測區測量，彈哪測哪，不少於3處。

（2）每個測點打鑿深度約為15mm的孔洞，其深度應大於混凝土碳化的深度，並吹去粉末，且不得用水擦洗。

（3）用濃度1%-2%的酚酞酒精溶液滴在孔洞內壁的邊緣處。

（4）當碳化界線清楚時，用碳化深度測量儀測量已碳化與未碳化交界面到混凝土表面的垂直距離，測量3次，每次讀數精確至0.25mm，然後再測取3次的平均值作為檢測結果，並應精確至0.5mm。（也就是說用專用工具測量邊界面的垂直距離）

混凝土碳化值測量，孔洞紅色部分是酚酞溶液

五、數據內業計算

1、 查表，計算平均值，計算標準差，計算強度推定值，步驟如下：

（1）計算測區平均回彈值（16個測點數值，去掉3個最大值，3個最小值，求平均）

（2）非水平方向測試修正（角度修正）（略，一般選擇水平側面回彈）

（3）水平方向測試澆築頂面或底面修正（澆築面修正）（同上略，頂面、底面回彈時需修正）

（4）確定測區混凝土強度換算值（對照附錄表縱橫向查詢）

（5）結構或構件混凝土強度計算

2、計算測區平均回彈值：

在每個測區的16個回彈值中，剔除其中3個最大值和3個最小值，取剩餘的10個回彈值的算術平均值。

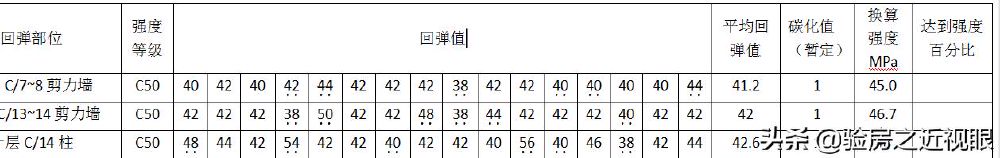

例如：如下表第一組數據，去掉最大和最小的三個值後，得出的平均值是：41.2,即該測區的回彈平均值是41.2Mpa。

3、確定測區混凝土強度換算值

（1）根據每一測區的平均回彈值和平均碳化深度值（查表附錄B），得到測區的泵送混凝土強度換算值。

（2）當換算後強度＞60MPa或＜10MPa時，可分別取換算值為60MPa或10MPa。

例上表：某混凝土測區平均回彈值為41.2MPa，測出來的平均碳化深度值是1.0mm（上表暫定，未測），則查表可得其強度換算值為分別為45MPa，其他以此類推。

注意：如需要準確數值，碳化深度需要測量，不同的碳化深度，對強度換算值還是有較大影響的。

強度換算對照表（部分）
